女上装CAD制板
项 目 四

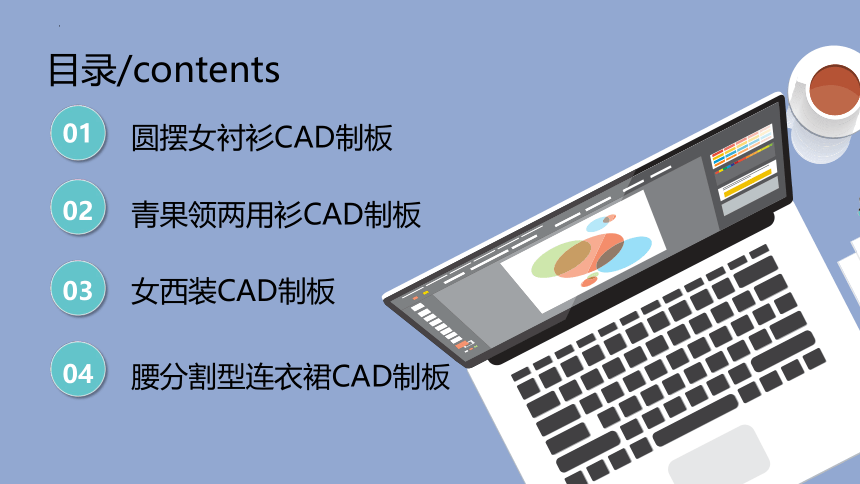

目录/contents
圆摆女衬衫CAD制板
01
青果领两用衫CAD制板
02
女西装CAD制板
03
腰分割型连衣裙CAD制板
04
项 目 描 述
女上装是常用服装品类之一，款式多样，变化较为丰富，主要有衬衫、连衣裙、外套、西装、大衣等；领型有翻领、立领、青果领、西装领等变化。本项目主要用基型制图法进行绘，制，通过4款不同造型的上衣CAD制板，学习和掌握女上装CAD制板的规律和技巧。

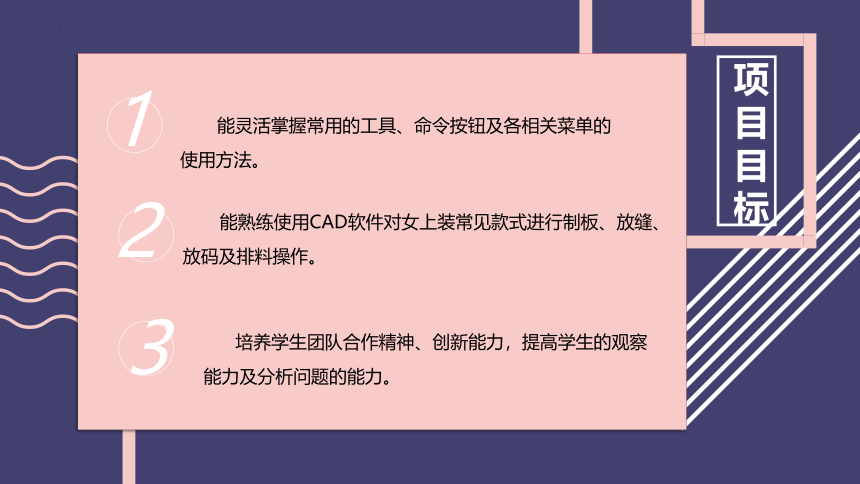

项目目标
1
2
3
能灵活掌握常用的工具、命令按钮及各相关菜单的使用方法。
能熟练使用CAD软件对女上装常见款式进行制板、放缝、放码及排料操作。
培养学生团队合作精神、创新能力，提高学生的观察能力及分析问题的能力。
任务一 圆摆女衬衫CAD制板
任务导入

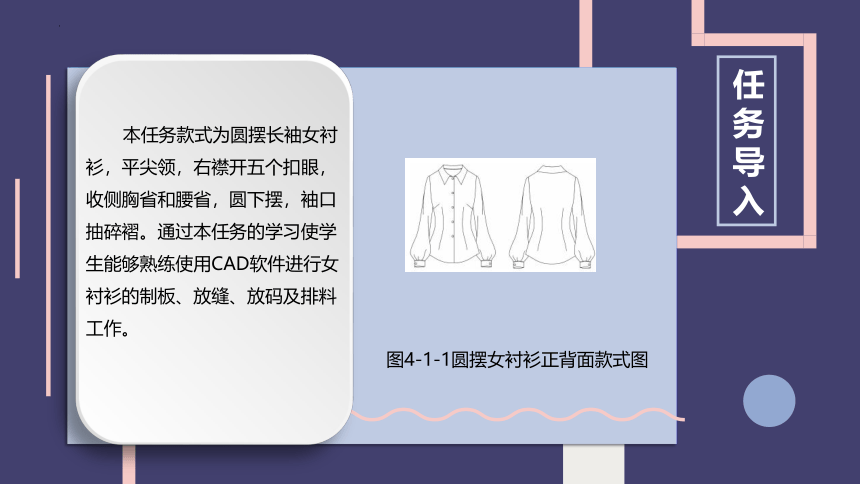

本任务款式为圆摆长袖女衬衫，平尖领，右襟开五个扣眼，收侧胸省和腰省，圆下摆，袖口抽碎褶。通过本任务的学习使学生能够熟练使用CAD软件进行女衬衫的制板、放缝、放码及排料工作。
图4-1-1圆摆女衬衫正背面款式图
任务目标
1.初步掌握各制图工具的用途与操作方法，完成女西裤绘制。
2.掌握女西裤推板原理，熟悉CAD放码流程，完成女西裤的放码。
3.了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成女衬衫排料。
任 务 实 施

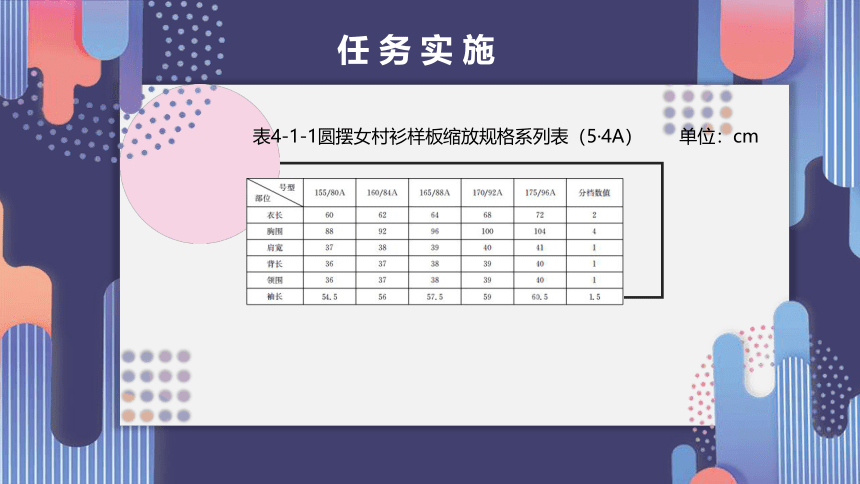

表4-1-1圆摆女村衫样板缩放规格系列表（5·4A） 单位：cm
一、圆摆女衬衫CAD制板操作步骤
1.后片制图

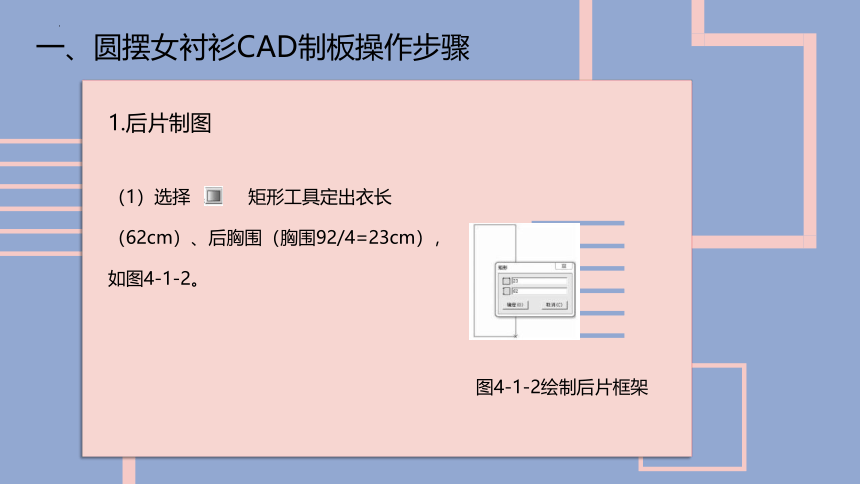

（1）选择 矩形工具定出衣长（62cm）、后胸围（胸围92/4=23cm），如图4-1-2。
图4-1-2绘制后片框架
N
F
S
A
I
fashion
H

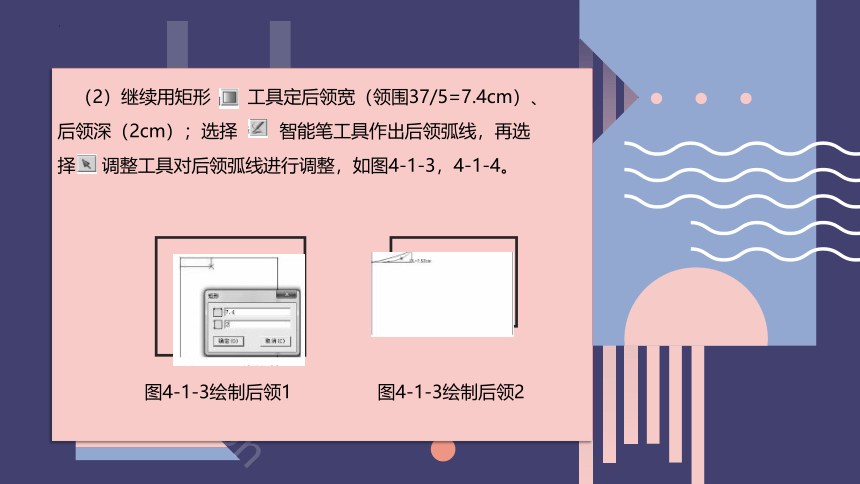

（2）继续用矩形 工具定后领宽（领围37/5=7.4cm）、后领深（2cm）；选择 智能笔工具作出后领弧线，再选择 调整工具对后领弧线进行调整，如图4-1-3，4-1-4。
图4-1-3绘制后领1
图4-1-3绘制后领2

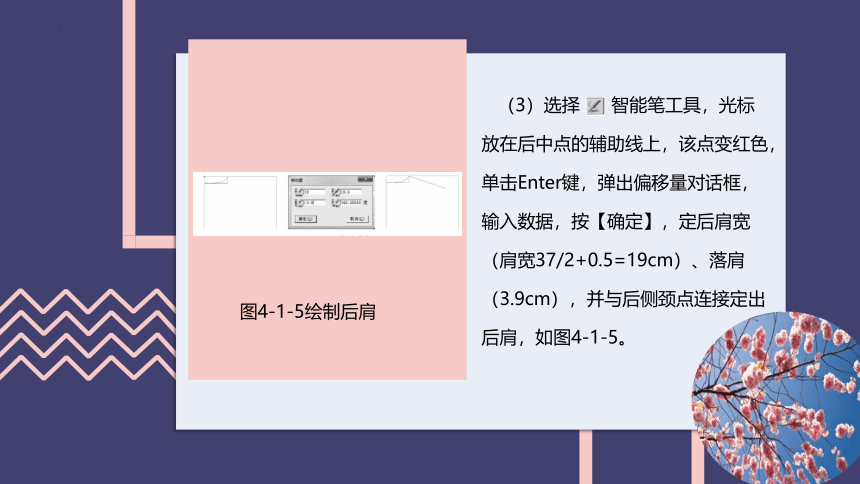

（3）选择 智能笔工具，光标放在后中点的辅助线上，该点变红色，单击Enter键，弹出偏移量对话框，输入数据，按【确定】，定后肩宽（肩宽37/2+0.5=19cm）、落肩（3.9cm），并与后侧颈点连接定出后肩，如图4-1-5。
图4-1-5绘制后肩
N
F
S
A
I
fashion
H

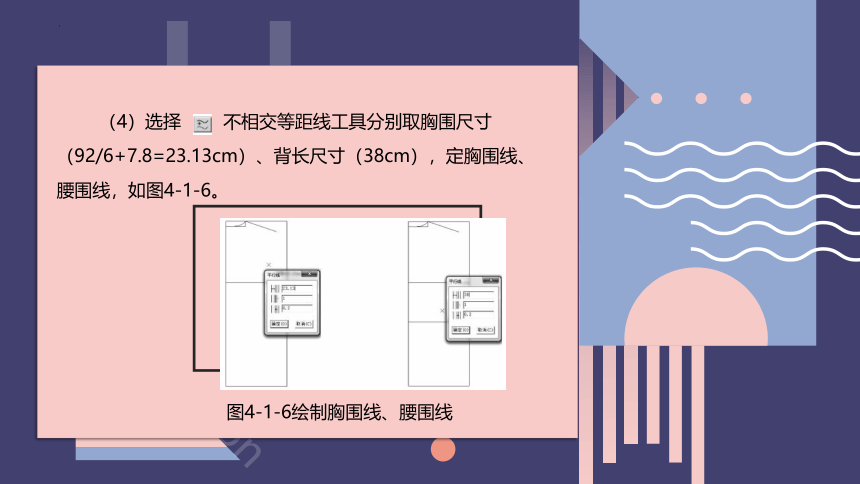

（4）选择 不相交等距线工具分别取胸围尺寸（92/6+7.8=23.13cm）、背长尺寸（38cm），定胸围线、腰围线，如图4-1-6。
图4-1-6绘制胸围线、腰围线
（5）单击 智能笔图标取胸围（92/6+2.7=18.03cm）的长度在胸围线上定背宽，连接肩斜线，如图4-1-7。
图4-1-7绘制后背宽
PPT模板 http://www./moban/
（6）选择 等份规工具将后背宽线二等分，如图4-1-8。
图4-1-8等分后背宽
（7）单击 智能笔图标作后袖窿，再用 调整工具调整，如图4-1-9。
图4-1-9绘制后袖窿
（8）用 智能笔工具制作后侧缝（用到该工具的偏移量功能，请参照后面介绍该功能的详细说明），再用 调整工具调整，如图4-1-10。
图4-1-10绘制后侧缝线
PPT模板 http://www./moban/
（9）用 智能笔工具做下摆，再 用调整工具调整，如图4-1-11。
图4-1-11绘制下摆
（10）选择 不相交等距线工具，由后中线向右取10cm省中心线，用 智能笔工具由侧缝圆摆起翘点向省中心线作水平线，并进行双向靠边，用 智能笔工具按住shift右击，省中心上端线变红，弹出调整曲线长度对话框，输入数据（腰省尖点高于胸围线2cm），按【确定】，如图4-1-12。
图4-1-12确定后片胸省位置
（11）选择 线上两等距点工具找出两等距点（双向总长度为省大2.5cm），单击 智能笔图标连接省尖点与腰省大，作出腰省（也可拾取裁片以后用 菱形省工具作腰省），如图4-1-13。
图4-1-13绘制后片胸省
PPT模板 http://www./moban/
（12）选择 对称工具，以后中线为对称线，制作完整的后片，如图4-1-14。
图4-1-14对称复制后片
图4-1-15复制基本框架
（1）选择 成组粘贴工具复制后片的框架胸围线及腰围线，如图4-1-15。
2.前片制图
（2）单击 矩形工具确定前领宽（领围37/5-0.3=7.1cm）、前领深（领围37/5=7.4cm）；选择 智能笔工具作前领弧线，再用 调整工具调整，如图4-1-16。
图4-1-16绘制前领弧线
（3）选择 智能笔工具确定前肩宽（肩宽37/2-0.7=17.8cm）、落肩（4.3cm），并取胸围（92/6+1=16.33cm）的长度在胸围上定出前胸宽点，连接肩斜线，如图4-1-17。
图4-1-17绘制前肩斜和前胸宽
PPT模板 http://www./moban/
（4）选择 不相交等距线工具将胸围线向上平移2.5cm，如图4-1-18。
图4-1-18胸围线平移
（5）单击 等份规工具，将前胸宽线三等分，再用智能笔工具作前袖窿弧线，用 调整工具调整圆顺，如图4-1-19。
图4-1-19绘制前袖窿
（6）同样用 智能笔工具作前侧缝线及前下摆线，再用 调整工具调整圆顺，如图4-1-20。
图4-1-20绘制侧缝线和摆缝线
图4-1-21确定胸宽点
（7）单击 等份规工具将胸宽线分成两等份，得到胸宽线中点（即BP点），由BP点分别与侧缝胸围大点、胸围大点下落2.5cm的点相连，单击 智能笔工具由BP点与侧缝线下8cm处相连，得省线，用 智能笔工具按住shift右击省中心上端线变红，弹出调整曲线长度对话框，输入数据（腋下省尖点距离BP点4cm），按【确定】，如图4-1-21。
（8）将省量转移，选择山转移工具，框选转移省量所需的线，右击确定后单击新省线，右击确定后选择 需要合并的原来两条省线，得到转移后的新省，如图4-1-22。
图4-1-22省道转移
PPT模板 http://www./moban/
（9）将该省用 对侧缝线进行调整，选择 加省线工具补出省底，如图4-1-23。
图4-1-23绘制腋下省
（10）选择 不相交等距离线工具平行前中线作出搭门线（1.7cm），并用 智能笔工具进行单向靠边，连接领口、下摆，用 智能笔工具做下摆，再 用调整工具调整，如图4-1-24。
图4-1-24绘制搭门、下摆
图4-1-25绘制前腰省
（11）用 智能笔工具由BP点向侧缝2.5cm作省中心线，并进行双向靠边，用 智能笔工具按住shift，右击省中心上端线变红，弹出调整曲线长度对话框，输入数据（腰省尖点低于胸围线4cm），按【确定】，选择 司线上两等距点工具找出两等距点（双向总长度为省大2cm），单击 智能笔工具连接省尖点与腰省大，作出腰省，如图4-1-25。
（12）用 智能笔工具画出扣眼位，定出首眼位和末眼位（首眼位距直开领深1.5cm，末眼位距腰节线WL/5=7.6cm），选择 等份规工具将首末眼位间距四等分，并用 固成组粘贴工具复制粘贴其余眼位，如图4-1-26。
图4-1-26绘制扣眼位
（1）用 皮尺工具量取前后袖窿并作记录，选择 矩形工具定出袖长（袖长56-4=52cm）、1/2袖肥（胸围92/5=18.4cm），选择 等份规工具，将袖肥二等分，选择 不相交等距离线工具平行后袖肥中线作出袖中线（袖中线由中点向前袖偏移0.3cm），如图4-1-27。
图4-1-27绘制袖子框架
3.袖子制图
图4-1-28绘制袖肥和袖山
（2）选择 圆规工具自后袖肥中线顶点向1/2前袖肥中线取前后袖窿弧长/2（注意：用皮尺工具量取前后袖窿的长度，并记图4-1-26绘制扣眼位录，然后在下一步采用），定出袖山斜线，选择 不相交等距离线工具平行上平线作出袖肥线，选择 对称工具分别以前、后袖肥中线为对称轴，作出前后袖肥大线，并用 智能笔工具将上平线、下平线、袖肥线双向靠边，如图4-1-28。
（3）用 智能笔工具作出前、后袖弧线，作袖山弧线，用 智能笔工具分别在下平线上由前、后袖肥大线向内偏进4cm的点连接到前、后袖肥大点，作出袖缝线，再用 等份规工具将后袖口大二等分，作出长为8cm的袖衩，如图4-1-29。
图4-1-29绘制袖山弧线、袖侧缝线、袖衩
图4-1-30绘制袖克夫
（4）选择 矩形工具作袖克夫，宽度为8cm，长度为胸围92/5+4=22.4cm，如图4-1-30。
PPT模板 http://www./moban/
（5）选择 矩形工具作袖权条，宽度为1cm，长度为8×2=16cm，如图4-1-31。
图4-1-31绘制袖衩条
（1）用 皮尺工具量取前后领口的长度，选择 矩形工具定出领长（前后领圈弧长）、后领中宽9cm，用 智能笔工具由领长线底点连接到领中线底点向上3cm的点，得到底领辅助线，如图4-1-32。
图4-1-32绘制领片框架
4.领子制图
（2）选择 三角板工具过领长线底点，作一条底领辅助线的垂线（7.5cm），选择 旋转工具将垂线以领长线底点为圆心，向外旋转宽度1.5cm，得到领角斜线，如图4-1-33。
图4-1-33绘制领型
图4-1-34绘制领弧线
（3）用 智能笔工具作领外弧线、底领弧线，并选择|对称工具，以后领中线为对称线，完整的领片如图4-1-34。
以前片为例，选择 剪刀工具顺时针点击前颈点、前领弧线上任意一点、前侧颈点（直线直接点击两点即可），直到整个裁片闭合。选中 前片，衣片辅助线工具拾取内部辅助线。其他裁片的拾取方法与前相同。拾取完成后对前、后片上的腰省，还可以用 菱形省作前、后片的腰省。
5.拾取裁片
6.布纹线
完成纸样拾取后，可以看到在纸样内部已自动生成布纹线。
fashion
7.毛样制作
以前片为例。选择纸样列表框中的纸样，将纸样放到右工作区，点击 图标，单击边线上任意一点，弹出对话框，默认缝份量1cm，如图4-1-35。
有特殊缝份的，可以分段输入。
底摆：使用缝份工具，框选前片底摆线，底摆线变红，右键单击，出现【加缝份】对话框。在起点和终点上分别对应选择【按1、2边对幅】【按2、3边对幅】，【缝份量】里输入1.5cm。按【确定】，结束操作，如图4-1-36。
图4-1-35设置缝份
图4-1-36修改底摆缝份
前中：继续使用缝份工具，框选前片前中线，前中线变红，右键单击，出现加缝份对话框。在起点和终点上分别对应选择【按1、2边对幅】【按2、3边对幅】，【缝份量】里输入4cm。按【确定】，结束操作，如图4-1-37。
图4-1-37修改前中缝份
8.加剪口
加剪口时在需要加剪口的位置直接点击加剪口图标 即可，直接用此工具也可调整方向。系统里存储多种剪口类型，可根据需要进行选择，也可设置剪口的深度、宽度。
fashion
9.建立纸样资料
拾取好纸样后，在【纸样】菜单内选择【款式资料】后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，如图4-1-38。
同样，在【纸样】菜单里选择【纸样资料】项，或双击纸样列表框中的纸样，就会弹出【纸样资料】对话框，按照生产工艺建立详细的纸样资料，填写表单和设置纸样在排料系统中的排料限定。
直接双击纸样栏中的裁片，就会弹出【纸样资料】对话框，如图4-1-39。相应的资料项目设置完毕，单击【应用】。
当确定了纸样上需要显示的文字说明后，还要通过【选项】菜单里的【字体】设置来调整显示和打印效果。
图4-1-38款式资料
图4-1-39纸样资料
10.存储
每新做一款点击保存，系统里弹出【保存为】对话框，选择合适的路径，存储文件，再次点击保存。
二、圆摆女衬衫CAD放码操作步骤
1.前后片放码
（1）单击 弹出对话框，找到所需文件，双击文件名，打开纸样文件，如图4-1-40。
图4-1-40打开文件
（2）单击【号型】【号型编辑】.弹出【设置号型规格表】对话框；将女衬衫的部件名称输入第一列表格内，在第二列表格输入160/84A的基码尺寸，点击【附加】，在基码左侧添加一列155/80A，在基码右侧添加三列165/88A、170/92A、175/96A。点击部件在基码的尺寸，再在对话框右下角，档差旁边的格内输入档差值，点击【档差】，系统会自动给其他码加上档差。点击【确定】即可，如图4-1-41。
图4-1-41设置档差
（3）单击 颜色设置工具，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，点击右边的颜色就可以给该号型加上颜色。给各个号型加上颜色后，点击【确定】即可，如图4-1-42。
图4-1-42设置颜色
（4）单击快速栏中的 点放码工具，弹出点放码表，如图4-1-43
图4-1-43点放码表
（5）将前后片按同一个方向排好，单击 选择与修改图标，框选后领深点、前后颈肩点、前后肩点，在点放码表中输入155/80A码的dY量“-0.67”，点击 Y相等图标，系统会自动给框选的各点加上各码的放码量，如图4-1-44。
图4-1-44肩部放码
（6）用 工具框选后肩点，在点放码表中输入155/80A码的dx量“一0.5”，点击 x相等图标，系统会自动给框选的各点加上各码的放码量，如图4-1-45。
图4-1-45肩宽点放码
（7）用 工具框选前肩点，在点放码表中输入155/80A码的dX量“-0.17”，点击 X相等图标，系统会自动给框选的各点加上各码的放码量，如图4-1-46。
图4-1-46前肩点放码
（8）用 工具框选后侧缝线上的放码点，在点放码表中输入155/80A码的dX量“一1”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-1-47。
图4-1-47后侧缝放码
（9）用 工具框选前侧缝线上的放码点，在点放码表中输入155/80A码的dX量“-0.33”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-1-48。
图4-1-48前侧缝放码
（10）用 工具框选前中心线及搭门线上的放码点，在点放码表中输入155/80A码的dX量“一0.67”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-1-49。
图4-1-49前中、搭门放码
（11）用 工具框选前后片的腰省，在点放码表中输入155/80A码的dx量“-0.33”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-1-50。
图4-1-50前后片腰省放码
（12）用 工具框选前后片腰省的省上尖点，在点放码表中输入155/80A码的dY量“0.33”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-1-51。
图4-1-51省尖点放码
PPT模板 http://www./moban/
（13）用 工具框选前后片腰节点及腰省的省腰，在点放码表中输入155/80A码的dY量“0.33”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-1-52。
图4-1-52腰节放码
（14）用 工具框选前后片下摆点及腰省的省下尖点，在点放码表中输入155/80A码的dY量“1.33”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-1-53。
图4-1-53下摆放码
（15）用 工具框选后片的颈肩点，在点放码表中输入155/80A码的dX量“一0.2”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-1-54。
图4-1-54后颈肩点放码
（16）用 工具框选前片的颈肩点，在点放码表中输入155/80A码的dx量“一0.47”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-1-55。
图4-1-55前颈肩点放码
（17）用 工具框选前片的领深点，在点放码表中输入155/80A码的dY量“0.47”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-1-56。
图4-1-56领深点放码
PPT模板 http://www./moban/
（18）前后片完成放码，如图4-1-57。
图4-1-57前后片完成放码
（1）输入点1和点2的量，如图4-1-58。
（2）点击点1，单击放码对话框内的 复制放码量图标，点击3，再按 粘贴XY，就可以看到点3有了点1的放码量；或者采用拷贝点放码量 ，选择该工具在1点上单击一次，再到3点上单击一次；同样将点2的放码量复制到点4上（对于X方向、Y方向的放码量反向的，选择 x取反，就可以得到正确的放码量）。
2.袖子放码
注：1点，输入155/80A码的dX量0.67，dY 量Q.67，选择 xY相等图标；2点，输入155/80A码的dX量0.4，dY量1.5，选择 xY相等图标
图4-1-58袖肥、袖侧放码
PPT模板 http://www./moban/
（3）袖片完成放码，如图4-1-59。
图4-1-59放码完成
用 工具框选双边领头，输入155/80A码的dx量“0.5”，点击 x相等图标，则领片完成了放码，如图4-1-60。
3.领子放码
图4-1-60领片放码
PPT模板 http://www./moban/
用 工具框选单边袖头，输入155/80A码的dx量“0.8”，如图4-1-61。
图4-1-61袖克夫放码
4.袖克夫放码
表4-1-2女衬衫前片样板缩放档差计算公式说明表 单位：cm
表4-1-3女衬衫后片样板缩放档差计算公式说明表 单位：cm
表4-1-4女衬衫零部件样板缩放档差计算公式说明表 单位：cm
5.打印
（1）单击 图标，分别单击纸样列表框中欲打印的纸样，纸样按照先后顺序进入右工作区；或者用快捷键Ctrl+F12，将纸样一次性全部放入工作区。
（2）按快捷键F10，显示绘图纸的边界线（红色虚线条表示），单击 ，把纸样拖放至适当的位置，用 调整纸样的方向，使纸样排列比较紧凑而达到节省耗材的目的。
（3）如有纸样没有全部包括在边界内，该纸样上会出现一个红色的图标，这就需要重新进行调整。
（4）单击 图标，弹出【打印和预览纸样】对话框，参照图4-1-62进行设置。
2
3
1
图4-1-62打印和预览纸样
（5）单击【收置】弹出【利印收置】对丙框，参照图4-1-63进行设置。
（6）单击【确定】，进入打印预览界面。
（7）单击【打印】回到【打印】对话框，再单击【确定】即可打印出图纸。
图4-1-63打印设置
三、圆摆女衬衫CAD排料操作步骤
（1）单击 画到图标、进入排板系统。
（2）单击 【打开款式文件】，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】，如图4-1-64。
（3）弹出【选取设计档案】对话框、单击【载入】。
图4-1-64唛架设定
04
05
06
（4）弹出【选取款式文档】对话框，单击“4.女衬衫放码。dgs”，单击【打开】按钮。如图4-1-65。
（5）弹出【纸样制单】对话框，输入纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】。
（6）单击【选取款式】对话框中的【确定】，如图4-1-67。
图4-1-65选取款式
图4-1-66纸样制单
图4-1-67选取款式
图4-1-68排料
（7）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】命令，弹出【排料结果】对话框，单击【确定】，如图4-1-68。
（8）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
（9）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（10）用右键单击衣片可以翻转衣片。
PPT模板 http://www./moban/
（11）调整排版至利用率80%以上，单击【保存】按钮，如图4-1-69
图4-1-69排料结果
（12）弹出【另存唛架文档为】对话框，输入“女衬衫排料”，单击【保存】按钮，如图4-1-70。
图4-1-70保存
任 务 评 价
圆摆女衬衫CAD制板基本技法评分表
任务二 青果领两用衫 CAD制板
任务导入
本任务款式为青果领，前片左右设单嵌线的带袋盖的暗挖大袋，前后片均有袖窿弧形分割线，后中设背缝，直型摆缝，袖型为圆装袖，平袖口，两袖口各钉装饰纽一粒。通过该任务使学生掌握青果领两用衫弧形刀背的样板设计方法，熟练使用CAD软件进行女裤的制板、放缝、放码及排料工作。
图4-2-1青果领两用衫正背面款式图
任务目标
1.初步掌握各制图工具的用途与操作方法，完成青果领两用衫的绘制。
2.掌握青果领两用衫的推板原理，熟悉CAD放码流程，完成青果领两用衫的放码。
3.了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成青果领两用衫的排料。
任 务 实 施
表4-2-1青果领两用衫样板缩放规格系列表（5·4A） 单位：cm
（1）选择 矩形工具定出衣长（56cm）、后胸围（胸围92/4=23cm），并选择 不相交等距线工具分别取胸围（92/6+7=22.3cm）、背长尺寸（40-2=38cm），定胸围线、腰围线，如图4-2-2，4-2-3。
一、青果领两用衫CAD制板操作步骤
1.后片制图
图4-2-3绘制框架2
图4-2-2绘制框架1
（2）继续用 矩形工具定后领宽（领围36/5=7.2cm）、后领深（2.5cm）；选择 智能笔工具扩大后领宽1cm作出后领弧线，再选择 调整工具对后领弧线进行调整，如图4-2-4。
图4-2-4绘制后领
（3）选择 智能笔工具，光标放在后中点的辅助线上，该点变红色，单击Enter键，弹出偏移量对话框，输入数据，按确定键。确定后肩宽（肩宽37/2=18.5cm）、落肩（3.8cm），并与后侧颈点连接定出后肩，如图4-2-5。
图4-2-5绘制后肩斜
PPT模板 http://www./moban/
（4）选择 智能笔工具由后肩点向内2cm作背宽线，如图4-2-6。
图4-2-6绘制后背宽
PPT模板 http://www./moban/
（5）单击 智能笔工具作后袖窿，再用 调整工具调整，如图4-2-7。
图4-2-7绘制后袖窿
（6）选择 智能笔工具制作后中缝、后弧形分割线、后侧缝（用到该工具的偏移量功能，请参照后面介绍该功能的详细说明），再用 调整工具调整，如图4-2-8。
图4-2-8绘制后中缝、后弧形分割线、后侧缝
（7）同样用 智能笔工具做下摆，再用调整工具 调整，后片完成，如图4-2-9。
图4-2-9绘制下摆
图4-2-10复制框架
（1）选择 成组粘贴工具复制后片的框架及辅助线，如图4-2-10。
2.前片制图
（2）选择 智能笔工具在平线上由前中心向侧缝取1.5cm，连接至前中胸围点，作胸劈门线，单击 矩形工具定前领宽（领围37/5-0.3=6.9cm）、前领深（领围37/5=7.2cm），如图4-2-11。
图4-2-11绘制前领
（3）选择 智能笔工具，将光标放在劈门线上，该点变红色，单击Enter键，弹出偏移量对话框，输入前肩宽（肩宽37/2-1=17.5cm）、落肩（4.2cm），连接肩斜线，如图4-2-12。
图4-2-12绘制前肩斜
（4）选择 圆规工具，由前颈肩点向外偏1cm的点，向上平线上找距离2.4cm的点，连接腰节处2cm搭门宽的翻驳止点，定出翻驳线，如图4-2-13。
图4-2-13绘制翻驳线
（5）选择 不相交等距离线工具，平行翻驳线作出驳头宽线（7cm），再用 智能笔工具作出串口线、前领弧线、驳领外弧线，并用 调整工具调整圆顺，如图4-2-14。
图4-2-14绘制驳头
（6）选择 智能笔工具，由光标放在前中心线下摆点上，该点变红色，按Enter键，弹出偏移量对话框，输入数据，按确定。连接至翻驳止点，并用 调整工具调整圆顺，定门襟止口线，如图4-2-15。
图4-2-15绘制门襟止口线
图4-2-16绘制前胸宽线
（7）选择 智能笔工具，由前肩点向内3cm作胸宽线，选择 等份规工具分别将胸宽线、胸宽线至翻驳线二等分，得分割尖点、BP点，连接两点，过BP点在该连线上作15：2.5的直角三角形，得省大，如图4-2-16。
图4-2-17绘制弧形分割线、前侧缝
（8）选择 智能笔工具制作前弧形分割线、前侧缝，再用飞调整工具调整，如图4-2-17。
图4-2-18绘制前袖窿弧线
（9）选择 智能笔工具制作前袖窿弧线，再用 调整工具调整，如图4-2-18。
（10）选择 智能笔工具制作下摆线，用 调整工具调整，并用 圆角工具，框选止口斜线与下摆线，单击弹出【顺滑连角】对话框，输入数据，按确定，如图4-2-19。
图4-2-19绘制下摆
（11）选择 不相交等距离线工具平行下摆线作出大袋袋口线，用 智能笔工具作出42袋盖（长13cm，宽5cm），并用 圆角工具调整袋益圆角，如图4-2-20。
图4-2-20绘制大袋及袋盖
图4-2-21完成
（12）用 智能笔工具作出纽眼位，前片完成，如图4-2-21。
（1）单击 皮尺工具量取前后袖窿并做记录，选择 矩形工具定出袖长（56cm）、袖肥（胸围92/5-1=17.4cm），单击 等份规工具定出袖中点，并用智能笔工具画出袖中线，如图4-2-22。
图4-2-22绘制袖片框架
3.袖子制图
图4-2-23绘制袖山深
（2）选择 圆规工具自后袖肥大线顶点到前袖肥大线取尺寸（袖窿弧线长/2+0.3）画出袖山斜线，得到袖山深，选择 不相交等距离线工具平行上平线作出袖肥线、袖肘线（袖长/2+2.5=30.5cm），如图4-2-23。
PPT模板 http://www./moban/
（3）用 智能笔工具画出前、后袖偏缝辅助线、袖口线（袖口大12cm），如图4-2-24。
图4-2-24绘制袖口线、袖侧缝线
PPT模板 http://www./moban/
（4）选择 不相交等距离线工具分别画出大、小袖袖缝线，如图4-2-25。
图4-2-25绘制大小袖袖缝线
PPT模板 http://www./moban/
（5）用 智能笔工具画出大、小袖袖山弧线，袖片完成，如图4-2-26。
图4-2-26绘制大小袖袖山弧线
（1）在前片领圈基础上进行制图，选择 不相交等距离线工具平行翻驳线作出领斜度辅助线，并用 智能笔工具进行单向靠边，选择 三角板工具在领斜度辅助线上作垂线（7：2），用 智能笔工具连接得到斜线辅助线，如图4-2-27。
图4-2-27绘制领辅助线
4.领子制图
（2）用 皮尺工具量取后领圈的长度，选择 三角板工具在斜线辅助线上，取后领圈长，作垂线，得到领中线（7cm），用 智能笔工具画出底领线、领外弧线，如图4-2-28。
图4-2-28配领
5.拾取裁片
以前片为例，使用 剪刀工具顺时针选取驳头点、前领圈点、前颈肩点（直线直接点击即可），直到整个裁片闭合。选中前片，使用 衣片辅助线工具拾取内部辅助线。其他裁片的拾取方法相同。
6.布纹线
完成纸样拾取后，可以看到在纸样内部已自动生成布纹线。
以前片为例，选择纸样列表框中的纸样，将纸样放到右工作区，选择 ，单击边线上任意一点，弹出对话框，默认缝份量1cm，如图4-2-29。
图4-2-29缝份
7.毛样制作
有特殊缝份的，可以分段输入。
底摆：继续使用缝份工具，框选前片底摆，底摆线变红，右键单击，出现【加缝份】对话框。在起点和终点上分别对应选择【按1、2边对幅那按2、3边对幅】，【缝份量】理输入4。按确定，结束操作，如图4-2-30。
图4-2-30修改缝份
8.加剪口
使用 加剪口工具在需要加剪口的位置直接点击即可，直接用此工具也可调整方向。系统里存储多种剪口类型，可根据需要进行选择，也可设置剪口的深度、宽度。
拾取好纸样后，在【纸样】菜单内选择【款式资料】，弹出款式信息框后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，如图4-2-31。
直接双击纸样栏中的裁片，就会弹出【纸样资料】对话框，如图4-2-32。
相应的资料项目设置完毕，单击【应用】。
9.建立纸样资料
图4-2-31款式信息
图4-2-32纸样资料
10.存储
每新做一款点击保存 ，系统里弹出【保存为】对话框，选择合适的路径，存储文件。再次点击保存 。
（1）单击 弹出对话框，找到所需文件，双击文件名，打开纸样文件，如图4-2-33。
图4-2-33打开文件
二、青果领两用衫CAD放码操作步骤
1.前后片放码
（2）单击【号型】【号型编辑】，弹出【设置号型规格表】对话框；将青果领两用衫的部件名称输入第一列表格内，在第二列表格输入160/84A的基码尺寸，点击【附加】在基码左侧添加一列155/80A，在基码右侧添加三列165/88A、170/92A、175/96A。点击部件在基码的尺寸，再在对话框右下角，档差旁边的格内输入档差值，点击【组内档差】，系统会自动给其他码加上档差。点击【确定】即可，如图4-2-34。
图4-2-34设置档差
（3）单击 颜色设置工具，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，点击右边的颜色就可以给该号型加上颜色。给各个号型加上颜色后，点击【确定】即可，如图4-2-35。
图4-2-35设置颜色
图4-2-36点放码表
（4）单击快速工具栏中的 放码工具，弹出【点放码表】，如图4-2-36。
（5）将前后片按同一个方向排好，单击 选择与修改工具图标，框选前、后肩点，在点放码表中输入155/80A码的dx量“0.5”、dY量“一0.47”，点击 xY相等图标，则系统会自动给框选的各点加上各码的放码量，如图4-2-37。
图4-2-37前后肩点放码
（6）用 工具框选前、后颈肩点，在点放码表中输入155/80A码的dX量“一0.2”、dY量“一0.67”，点击 XY相等图标，则系统会自动给框选的各点加上各码的放码量，如图4-2-38。
图4-2-38前后颈肩点放码
（7）用 工具分别框选后领深点，在点放码表中分别输入155/80A码的dY量“-0.67、一0.47”，点击 Y相等，系统会自动给各点加上各码的放码量，如图4-2-39。
图4-2-39后领深点放码
（8）用 工具框选前、后片侧缝线、分割线上的放码点，在点放码表中输入155/80A码的dX量“0.33”，点击 x相等，系统会自动给各点加上各码的放码量，如图4-2-40。
图4-2-40前后侧缝、分割线放码
（9）用 工具框选前中、后中分割尖点，在点放码表中输入155/80A码的dX量“0.67”、dY量“一0.23”，点击 XY相等，则系统会自动给框选的各点加上各码的放码量，如图4-2-41。
图4-2-41前中、后中分割尖点放码
（10）用 工具框选前侧、后侧分割尖点，在点放码表中输入155/80A码的dY量“-0.23”，点击 Y相等，系统会自动给各点加上各码的放码量，如图4-2-42。
图4-2-42前侧、后侧点放码
PPT模板 http://www./moban/
（11）用 工具框选前、后腰节点，在点放码表中输入155/80A码的dY量“0.33”，点击目 Y相等，系统会自动给各点加上各码的放码量，如图4-2-43。
图4-2-43前后腰节点放码
（12）用 工具框选前、后下摆点，在点放码表中输入155/80A码的dY量“1.33”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-2-44。
图4-2-44前后下摆点放码
PPT模板 http://www./moban/
（13）前后片完成放码，如图4-2-45。
图4-2-45放码完成
2.袖子放码
（1）用 工具框选大小袖片袖中线，在点放码表中输入155/80A码的dX量“0.33”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-2-46。
图4-2-46袖中线放码
（2）用 工具框选大小袖片后袖山高点，在点放码表中输入155/80A码的dx量“0.67”、dY量“一0.3”，点击 XY相等图标，则系统会自动给框选的各点加上各码的放码量，如图4-2-47。
图4-2-47袖山高点放码
（3）用 工具框选大小袖片后袖肥点，在点放码表中输入155/80A码的dX量“0.67”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-2-48。
图4-2-48袖肥点放码
（4）用 工具框选大小袖片后袖肘点、袖权点、后袖口点，在点放码表中输入155/80A码的dx量“0.5”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-2-49。
图4-2-49袖肘点、袖衩点、后袖口点放码
PPT模板 http://www./moban/
（5）用 工具框选大小袖片袖肘点，在点放码表中输入155/80A码的dY量“0.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-2-50。
图4-2-50袖肘点放码
（6）用 工具框选大小袖片袖长点、袖权点，在点放码表中输入155/80A码的dY量“1.03”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-2-51。
图4-2-51袖长、袖衩点放码
（7）用 工具框选大袖袖山顶点，在点放码表中输入155/80A码的dY量“0.47”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-2-52。
图4-2-52袖山顶点放码
PPT模板 http://www./moban/
（8）大小袖片放码完成，如图4-2-53。
图4-2-53放码完成
3.领子放码
用 工具框选领中点，在点放码表中输入155/80A码的dX量“0.5”，点击 x相等图标，系统会自动给各点加上各码的放码量，则领子完成了放码，如图4-2-54。
图4-2-54领子放码
表4-2-2青果领两用衫后片样板缩放档差计算公式说明表 单位：cm
表4-2-3青果领两用衫前片样板缩放档差计算公式说明表 单位：cm
表4-2-3青果领两用衫前片样板缩放档差计算公式说明表 单位：cm
表4-2-4青果领两用衫零部件样板缩放档差计算公式说明表 单位：cm
表4-2-4青果领两用衫零部件样板缩放档差计算公式说明表 单位：cm
续表：
（1）单击 图标，进入排料系统。
（2）单击 【打开款式文件】按钮，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】按钮，如图4-2-55。
三、青果领两用衫CAD排料操作步骤
图4-2-55唛架设定
3
5
6
（3）弹出【选取设计档案】对话框，单击【载入】按钮。
（4）弹出【选取款式文档】对话框，单击“青果领两用衫.dgs”，单击【打开】按钮。如图4-2-56。
（5）弹出【纸样制单】对话框，输入纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】按钮，如图4-2-57。
图4-2-56选取款式
图4-2-57纸样制单
PPT模板 http://www./moban/
（6）单击【选取款式】对话框中的【确定】按钮，如图4-2-58。
图4-2-58选取款式
（7）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】命令，弹出【排料结果】对话框，单击【确定】按钮，如图4-2-59。
（8）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
图4-2-59排料
（9）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（10）用右键单击衣片可以翻转衣片。
（11）调整排版至利用率75%以上，单击【保存】按钮。如图4-2-60。
图4-2-60排料结果
（12）弹出【另存唛架文档为】对话框，输入“青果领两用衫排料”，单击【保存】按钮，如图4-2-61。
图4-2-61保存
任 务 评 价
青果领两用衫CAD制板基本技法评分表
任务三 女西装CAD制板
任务导入
本任务款式为平驳头西装领，前中开襟、单排扣，钉纽2粒，前片设胸省，腰省、腋下省，腰节线下左右各设一装袋盖的开袋，后中设背缝，袖型为两片式圆装袖，袖口开衩，钉装饰纽2粒，要求掌握女西装的样板设计方法，熟练使用CAD软件进行女裤的制板、放缝、放码及排料工作。
图4-3-1女西装正背面款式图
任务目标
01
02
03
初步掌握各制图工具的用途与操作方法，完成女西装的绘制。
掌握女西装的推板原理，熟悉CAD放码流程，完成女西装的放码。
了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成女西装的排料。
任 务 实 施
表4-3-1女西装样板缩放规格系列表（5·4A） 单位：cm
一、女西装CAD制板操作步骤
1.前片制图
（1）选择 矩形工具画一个矩形：长（后衣长+2=65cm）、宽（60cm）如图4-3-2。
图4-3-2绘制框架
PPT模板 http://www./moban/
（2）选择 智能笔工具，确定腰节线：背长（38cm），如图4-3-3。
图4-3-3绘制腰节线
（3）继续用 矩形工具定后领宽（领围38/5=7.6cm）、后领深（2cm）；选择 智能笔工具作出后领弧线，再选择 调整工具对后领弧线进行调整，如图4-3-4。
图4-3-4绘制后领弧线
PPT模板 http://www./moban/
（4）选择 智能笔工具，确定后肩斜为15：5，如图4-3-5。
图4-3-5绘制后肩斜
（5）选择 智能笔工具，确定后肩宽（肩宽40/2+0.7=20cm），并与后侧颈点连接定出后肩，如图4-3-6，4-3-7。
图4-3-6绘制后肩宽1
图4-3-7绘制后肩宽2
（6）选择 智能笔工具，确定前胸宽，二分之肩宽与后肩斜的交点往下量：B/5+3+前肩移位差，如图4-3-8。
图4-3-8绘制前胸宽
PPT模板 http://www./moban/
（7）选择 智能笔工具，确定后背宽：B/6+2.5，如图4-3-9。
图4-3-9绘制后背宽
（8）使用 矩形工具作前领宽（领围38/5-0.3=7.3cm）、前领深（领围38/5=7.6cm），如图4-3-10。
图2-1-6做前片腰省
PPT模板 http://www./moban/
（9）选择 智能笔工具，作前肩斜线为15：6，如图4-3-11。
图4-3-9绘制后背宽
N
F
O
A
I
fashion
（10）选择 智能笔工具，作前肩宽：S/2-0.7，如图4-3-12。
图4-3-12绘制前肩宽
（11）选择 智能笔工具，作前胸宽：B/6+1.5，如图4-3-13。
图13
N
F
O
A
I
fashion
（12）选择 智能笔工具，作线A：0.5/10B-1，如图4-3-14。
图4-3-14绘制袖窿门
（13）选择 智能笔工具，作前侧缝线：B/2+1一背宽；如图4-3-15。
图4-3-15绘制前侧缝线
（14）选择 智能笔工具，作后背缝线，如图4-3-16。
图4-3-16绘制后背缝线
PPT模板 http://www./moban/
（15）选择 智能笔工具，作后片侧缝线，如图4-3-17。
图4-3-17绘制后侧缝线
（16）单击 等份规工具，作前胸宽的二分之一，并向下偏移1cm，确定肩部的比例：15：2，如图4-3-18。
图4-3-18绘制前胸宽、领圈移位
（17）选择 智能笔工具，作叠门2cm，绘制驳头与领省，如图4-3-19。
图4-3-19绘制驳头与领省
（18）选择 智能笔工具，绘制袖窿弧线，用 调整工具调整弧线，如图4-3-20。
图4-3-20绘制袖窿弧线
（19）选择 智能笔工具，绘制省位、袋口位置（袋口线从腰节线向下背长/5，袋口大为B/10+4，袋盖宽4cm），如图4-3-21。
图4-3-21绘制省道、口袋
（20）选择 智能笔工具，绘制侧缝线，用 调整工具调整弧线，如图4-3-22。
4-3-22绘制侧缝线
PPT模板 http://www./moban/
（21）前后片绘制完成，如图4-3-23。
图4-3-23绘制完成
（1）用 智能笔工具作袖长线（54cm），并作袖山深线（B/6-1.5）。
（2）单击 皮尺工具量取前后袖窿并做记录，用 圆规工具作袖山深线（AH/2），如图4-3-25。
2.袖子制图
图4-3-25测量、绘制袖山
图4-3-24绘制袖片框架
（3）用 等份规工具把袖肥分成四等份，用 等份规工具把袖山深线分成三等份，如图4-3-26。
图4-3-26绘制袖肥
（4）用 智能笔工具在袖山深线向2.5cm作一点，用 等份规工具平分此点到袖长线，如图4-3-27。
图4-3-27确定袖肘中点
PPT模板 http://www./moban/
（5）单击 智能笔工具在二分之一处向下偏移1m，作出袖肘线，如图4-3-28。
图4-3-28绘制袖肘线
PPT模板 http://www./moban/
（6）用 智能笔工具作袖山辅助线，如图4-3-29。
图4-3-29绘制袖山辅助线
（7）用 等份规工具、 智能笔工具作出若干辅助点、辅助线，画出大、小袖袖山弧线，如图4-3-30。
图4-3-30绘制大小袖袖肥线
（8）选择 不相交等距离线工具平行后袖缝基础线作出袖权线，并用 智能笔工具按住Shift右击袖权线变红，弹出【调整曲线长度】对话框，输入数据（袖权长10cm），按确定，作出袖衩，如图4-3-31。
图4-3-31绘制袖衩
（1）在前片领圈基础上进行制图，选择 不相交等距离线工具平行翻驳线作出领斜度辅助线，并用 智能笔工具进行单向靠边，选择 三角板工具在领斜度辅助线上作垂线（7：2），用 智能笔工具连接得到斜线辅助线，如图4-3-32。
图4-3-32绘制翻驳线、后领线
3.领子制图
（2）用到 皮尺工具量取后领圈的长度，选择 三角板工具在斜线辅助线上，取后领圈长，作垂线，得到领中线（7cm），用 智能笔工具作底领线，如图4-3-33。
图4-3-33绘制后领中线
（3）用 智能笔工具连接由驳头点向上延长4cm的点与串口线向内取4cm的点，得到领角开口，并用 智能笔工具调整领角线长度为3.5cm，作外领弧线、翻领线，如图4-3-34。
图4-3-34绘制外领弧线、翻领线
4.拾取裁片
以前片为例，使用 剪刀工具顺时针点击驳头点、前领圈点、前颈肩点（直线直接点击两点即可），直到整个裁片闭合。选中前片，使用 衣片辅助线工具拾取内部辅助线。其他裁片的拾取方法相同。拾取完成后对前片上的腰省，我们还可以用维形省工具作前片的腰省。
5.布纹线
完成纸样拾取后，可以看到在纸样内部已自动生成布纹线。
6.毛样制作
以前片为例。选择纸样列表框中的纸样，将纸样放到右工作区，选择 ，单击边线上任意一点，弹出对话框，默认缝份量1cm，如图4-3-35。
有特殊缝份的，可以分段输入。
继续使用缝份工具，框选前片底摆，底摆线变红，右键单击，出现【加缝份】对话框。在起点和终点上分别对应选择【按1、2边对幅】、【按2、3边对幅】，【缝份量】里输入4。按确定，结束操作，如图4-3-36。
图4-3-36修改缝份
图4-3-35设置缝份
7.加剪口
在需要加剪口的位置直接点击加剪口工具 即可，直接用此工具也可调整方向。系统里存储多种剪口类型，可根据需要进行选择，也可设置剪口的深度、宽度。
拾取好纸样后，在【纸样】菜单内选择【款式资料】后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，如图4-3-37。
直接双击纸样栏中的裁片，就会弹出【纸样资料】对话框，如图4-3-38。
相应的资料项目设置完毕，单击【应用】。
8.建立纸样资料
图4-3-38纸样资料
图4-3-37款式资料
每新做一款点击保存 图标，系统里弹出【保存为】对话框，选择合适的路径，存储文件。再次点击 保存 图标。
9.存储
二、女西装CAD放码操作步骤
1.前后片放码
（1）单击 弹出对话框，找到所需文件，双击文件名，打开纸样文件，如图4-3-39。
图4-3-39打开文件
（2）单击【号型】【号型编辑】，弹出【设置号型规格表】对话框；将女衬衫的部件名称输入第一列表格内，在第二列表格输入160/84A的基码尺寸，点击【附加】在基码左侧添加两列155/80A、150/76A，在基码右侧添加两列165/88A、170/92A。点击部件在基码的尺寸，再在对话框右下角，档差旁边的格内输入档差值，点击【组内档差】，系统会自动给其他码加上档差。点击【确定】即可，如图4-3-40。
图4-3-40设置档差
（3）单击 颜色设置工具图标，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，点击右边的颜色就可以给该号型加上颜色后。给各码加上颜色，点击【确定】即可，如图4-3-41。
图4-3-41设置颜色
（4）单击快速栏中的 点放码工具图标，弹出点放码表，如图4-3-42。
图4-3-42点放码工具
（5）将前后片按同一个方向排好，单击 选择与修改图标，框选前、后肩点，在点放码表中输入155/80A码的dX量“0.5”、dY量“一0.47”，点击 xY相等图标，系统会自动给框选的各点加上各码的放码量，如图4-3-43。
图4-3-43肩点放码
图4-3-44侧缝放码
（6）用 工具框选后片侧缝线上的放码点，在点放码表中输155/80A码的dx量“一0.5”，点击 X相等图标，系统会自动给各点加上各码的放码量，如图4-3-44。
（7）用 工具框选后片腰节线上的放码点，在点放码表中输入155/80A码的dY量“0.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-45。
图4-3-45后腰节点放码
（8）用 工具框选后片下摆线上的放码点，在点放码表中输入155/80A码的dY量“1.33”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-46。
图4-3-46后下摆放码
（9）用 工具框选后片的后中心线，在点放码表中输入155/80A码的dY量“一0.67”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-47。
图4-3-47后中放码
图4-3-48后颈肩点放码
（10）用 工具框选后片的颈肩点，在点放码表中输入155/80A码的dX量“0.2”、dY量“一0.67”，点击 XY相等图标，系统会自动给框选的各点加上各码的放码量，如图4-
3-48。
（11）用 工具框选前片颈肩点，在点放码表中输入155/80A码的dX量“一0.47”，dY量“一0.67”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图4-3-49。
图4-3-49前颈肩点放码
（12）用 工具框选前片领圈点，在点放码表中输入155/80A码的dX量“-0.47”，dY量“一0.67”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图4-3-50。
图4-3-50前领圈点放码
（13）用 工具框选前片腰节点，在点放码表中输入155/80A码的dY量“0.33”，点击目 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-51。
图4-3-51前腰节放码
图4-3-52前下摆点放码
（14）用 工具框选前片下摆点，在点放码表中输入155/80A码的dY量“1.33”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-52。
（15）用 工具框选前片门襟腰节点和下摆点，在点放码表中输入155/80A码的dx量“一0.67”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-3-53。
图4-3-53前止口放码
（16）用 具框选前片侧缝线各点，在点放码表中输入155/80A码的dX量“0.66”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-3-54。
图4-3-54前侧缝放码
（17）用 工具框选前片侧缝袖窿端点，在点放码表中输入155/80A码的dY量“一0.23”，点击 Y相等图标，系统会自动给各点加上各码的放码量，图4-3-55。
图4-3-55前侧缝袖窿点放码
（18）用 工具框选前片两个省，在点放码表中输入155/80A码的dX量“一0.33”，dY量“0.33”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图4-3-56
图4-3-56省道放码
（19）用 工具框选褂面肩点，在点放码表中输入155/80A码的dX“0.2”，dY量“-0.67”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图4-3-57。
图4-3-57褂面肩点放码
（20）用 工具框选褂面驳头点，在点放码表中输入155/80A码的dY量“一0.47”，点 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-58。
图4-3-58褂面驳头点放码
（21）用 工具框选补面腰节点，在点放码表中输入155/80A码的dY量“0.33”，点击目 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-59。
图4-3-59褂面腰节点放码
（22）用 工具框选褂面下摆线端点，在点放码表中输入155/80A码的dY量“1.33”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-60。
图4-3-60褂面下摆放码
（23）前后片已完成，如图4-3-61。
图4-3-61完成
（1）用 工具框选大袖片袖山顶点，在点放码表中输入155/80A码的dx量“一0.33”、dY量“一0.67”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图4-3-62。
图4-3-62大袖袖山点放码
2.袖子放码
（2）用 工具框选大小袖片后袖山高点，在点放码表中输155/80A码的dX量“-0.67”、dY量“一0.3”，点击 XY相等图标，系统会自动给框选的各点加上各码的放码量，如图4-3-63。
图4-3-63
（3）用 工具框选大小袖片后袖肥点，在点放码表中输入155/80A码的dx量“-0.67”，点击 X相等图标，系统会自动给各点加上各码的放码量。
图4-3-64袖肥点放码
（4）用 工具框选大小袖片后袖肘点、袖权点、后袖口点，在点放码表中输入155/80A码的dX量“一0.5”，点击 X相等图标，系统会自动给各点加上各码的放码量，如图4-3-65。
图4-3-65袖肘点、袖衩点、后袖口点放码
（5）用 工具框选大小袖片袖肘点，在点放码表中输入155/80A码的dY量“0.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-66。
图4-3-66袖肘点放码
（6）用 工具框选大小袖片袖长点、袖权点，在点放码表中输入155/80A码的dY量“0.83”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图4-3-67。
图4-3-67袖长点、袖衩点放码
PPT模板 http://www./moban/
（7）大小袖片完成了放码，如图4-3-68。
图4-3-68放码完成
用 工具框选点1和点2，输入160/84A码的dx量“0.5”、dY量“0.3”；框选点3，输入155/80A码的dX量“0.5”。完成后，再用工具顺时针拖选线段4、5（以4、5线为对称轴），单击 对称复制图标，系统会自动生成一个新的领子纸样，原来的也还会保留，如图4-3-69。
图4-3-69领子放码
3.领子放码
三、女西装CAD排料操作步骤
（1）单击 图标、进入排料系统。
（2）单击 【打开款式文件】按钮，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】，如图4-3-70。
图4-3-70唛架设定
（3）弹出【选取设计档案】对话框、单击【载入】。
（4）弹出【选取款式文档】对话框，单击“女西装.dgs”，单击【打开】按钮。
图4-3-71选取款式
（5）弹出【纸样制单】对话框，输人纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】按钮，如图4-3-72。
图4-3-72纸样制单
PPT模板 http://www./moban/
（6）单击【选取款式】对话框中的【确定】按钮，如图4-3-73。
图4-3-73选取款式
（7）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】命令，弹出【排料结果】对话框，单击【确定】，如图4-3-74。
图4-3-74排料
9
8
10
（8）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
（9）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（10）用右键单击衣片可以翻转衣片。
PPT模板 http://www./moban/
（11）调整排版至利用率80%以上，单击【保存】，如图4-3-75。
图4-3-75排料结果
（12）弹出【另存唛架文档为】对话框，输入“女西装排料”，单击【保存】，如图4-3-76。
图4-3-76保存
任 务 评 价
女西装CAD制板基本技法评分表
任务四
高腰分割型连衣裙CAD制板
任务导入
本任务款式为高腰分割型连衣裙，无领，前片收省，后中开拉链。收侧胸省和腰胸省。曲线下摆，袖子为泡泡袖，袖口抽碎褶。能熟练使用CAD软件进行高腰分割连衣裙的制板、放缝、放码及排料工作。
图4-4-1高腰分割型连衣裙正背面款式图
任务目标
01
02
03
初步掌握各制图工具的用途与操作方法，完成高腰分割型连衣裙绘制
掌握高腰分割型连衣裙推板原理，熟悉CAD放码流程，完成高腰分割型连衣裙的放码。
了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成高腰分割型连衣裙排料。
任 务 实 施
表4-4-1高腰分割型连衣裙样板缩放规格系列表（5·4A） 单位：cm
一、高腰分割连衣裙CAD制板操作步骤
1.后片制图
（1）选择 矩形工具作出衣长（94cm）、后胸围（胸围92/4=
23cm），如图4-4-2。
图4-4-2绘制基本框架
图4-4-3绘制后领
（2）选择 矩形工具作后领宽（领围37/5=7.4cm）、后领深（2cm）；选择 智能笔工具作出后领弧线，再选择 调整工具对后领弧线进行调整，如图4-4-3。
（3）选择 智能笔工具，移动光标至后中点的辅助线上，该点变红色，单击Enter键，弹出【偏移量】对话框，作后肩宽（肩宽37/2+0.5=19cm）、落肩（3.9cm），并与后侧颈点连接定出后肩，如图4-4-4。
图4-4-4绘制后肩斜线
（4）选择 不相交等距线工具分别作（胸围92/6+7.8=
23.13cm）、背长尺寸（38cm），定胸围线、腰围线；如图4-4-5，4-4-6。
图4-4-5绘制背长、胸围、腰围线1
图4-4-6绘制背长、胸围、腰围线2
PPT模板 http://www./moban/
（5）单击 智能笔工具取（胸围92/6+2.7=18.03cm）的长度在胸围线上定背宽，连接肩斜线；如图4-4-7。
图4-4-7绘制肩斜线
PPT模板 http://www./moban/
（6）选择 等份规工具将后背宽线二等分；如图4-4-8。
图4-4-8绘制后背宽线
（7）单击 智能笔工具作后袖窿，再用调整工具调整，如图4-4-9。
图4-4-9绘制袖窿弧线
（8）选择 智能笔工具制作后侧缝，再用 调整工具调整，如图4-4-10。
图4-4-10完成后片
（1）选择 成组粘贴工具复制后片的框架及胸围线、腰围线，如图4-4-11。
图4-4-11绘制前片框架
2.前片制图
（2）选择 矩形工具作前领宽（领围37/5-0.3=7.1cm）、前领深（领围37/5=7.4cm）；选择 智能笔工具作前领弧线，再用 调整工具调整，如图4-4-12。
图4-4-12绘制前领弧线
（3）选择 智能笔工具作前肩宽（肩宽37/2-0.7=17.8cm）、落肩（4.3cm），作前胸宽（胸围92/6+1=16.33cm），连接肩斜线，如图4-4-13。
图4-4-13绘制前肩斜线
（4）单击 等份规工具图标，将前胸宽线三等分；再用 智能笔工具作前袖窿，用 调整工具调整圆顺，如图4-4-14。
图4-4-14绘制前袖窿弧线图
（5）选择 智能笔工具从上平线量腰节长：30从腰节线向下量10cm，如图4-4-15。
4-4-15绘制腰节
（6）选择 智能笔工具画前片领圈弧线，从肩点量6cm，直开领向下量5.5cm画弧平行于领圈。作一个与6cm平行3cm的弧线，如图4-4-16。
图4-4-16绘制领圈弧线
（7）选择 智能笔工具腰节处起翘1cm，将腰节线三等分，底边起翘2.5，三等分，如图4-4-17。
图4-4-17绘制分割线
（8）转省：转省要保证省两边长度相等。确定省尖在腰节向上4cm处拉至下10cm处一条斜线进行转省，如图4-4-18。
图4-4-18转省
（1）测量前后袖窿作袖山弧线再加4~5cm放松量，如图4-4-19。
图4-4-19绘制袖子
3.袖子制图
以前片为例，选择 剪刀工具顺时针点击前颈点、前领弧线上任意一点、前侧颈点（直线直接点击两点即可），直到整个裁片闭合。选中前片，选择 衣片辅助线工具拾取内部辅助线。其他裁片的拾取方法相同。拾取完成后做前、后片上的腰省，我们还可以用 菱形省工具作前、后片的腰省。
4.拾取裁片
5.布纹线
完成纸样拾取后，可以看到在纸样内部已自动生成布纹线。
另外在右工作区如果想移动布纹线，选择图标单击布纹线，释放并移动鼠标到合适位置再单击。
以前片为例。选择纸样列表框中的纸样，将纸样放到右工作区，选择 ，意一点，弹出对话框，默认缝份量1cm，如图4-4-20。
有特殊缝份的，可以分段输入。
底摆：使用缝份工具，框选前片
底摆，底摆线变红，右键单击，出现【加缝份】点和终点上分别对应选择【按1、2边对幅】按2、3边对幅】，【缝份量】里输入1定，结束操作。
6.毛样制作
7.加剪口
使用 加剪口工具在需要加剪口的位置直接点击即可，直接用此工具也可调整方向。系统里存储多种剪口类型，可根据需要也进行选择，也可设置剪口的深度、宽度。
拾取好纸样后，在【纸样】菜单内选择【款式资料】后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，如图4-4-21。
直接双击纸样栏中的裁片，就会弹出【纸样资料】对话框，如图4-4-22。
8.建立纸样资料
图4-4-20缝份
图4-4-21款式信息
图4-4-22纸样资料
9.存储
每新做一款点击 图标保存，系统里弹出【保存为】对话框，选择合适的路径，存储文件。再次点击 图标保存。
二、高腰分割型连衣裙CAD放码操作步骤
1.前后片放码
（1）单击 弹出对话框，找到所需文件，双击文件名，打开纸样文件，如图4-4-23。
图4-4-23打开文件
（2）单击【号型】【号型编辑】，弹出【设置号型规格表】对话框；将连衣裙的部件名称输入第一列表格内，在第二列表格输入160/84A的基码尺寸，点击【附加】在基码左侧添加一列155/80A，在基码右侧添加三列165/88A、170/92A、175/96A。点击部件在基码的尺寸，再在对话框右下角，档差旁边的格内输入档差值，点击【组内档差】，系统会自动给其他码加上档差。
点击【确定】即可，如图4-4-24。
图4-4-24设置档差
（3）单击 颜色设置工具图标，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，点击右边的颜色就可以给该号型加上颜色。给各个号型加上颜色后，点击【确定】即可，如图4-4-25。
图4-4-25设置颜色
（4）单击快速栏中的 点放码工具图标，弹出【点放码表】，如图4-4-26。
图4-4-25设置颜色
（5）将前后片按同一个方向排好，单击 选择与修改工具图标，框选后领深点、前后颈肩点、前后肩点，在点放码表中输入155/80A码的dY量“一0.67”，点击 Y相等图标，则系统会自动给框选的各点加上各码的放码量，如图4-4-27。
图4-4-27前后肩放码
（6）用 工具框选后肩点，在点放码表中输入155/80A码的dx量“一0.5”，点击 x相等图标，系统会自动给框选的各点加上各码的放码量，如图4-4-28。
图4-4-28后肩点放码
（7）用 工具框选前肩点，在点放码表中输入155/80A码的dX量“一0.17”，点击 X相等图标，系统会自动给框选的各点加上各码的放码量，如图4-4-29。
图4-4-29前肩点放码
（8）用 工具框选后侧缝线上的放码点，在点放码表中输入155/80A码的dX量“一1”，点击 x相等图标，系统会自动给各点加上各码的放码量，如图4-4-30。
图4-4-30侧缝放码
PPT模板 http://www./moban/
（9）前后片放码完成，如图4-4-31。
图4-4-31完成
（1）用夏具框选袖山、袖肥、袖高点dX量“0.67”，袖长dY量“0.83”，如图4-4-32。
图4-4-32袖片放码
2.袖子放码
三、高腰分割型连衣裙CAD排料操作步骤
（1）单击 图标，进入排料系统。
（2）单击 【打开款式文件】按钮，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】按钮，如图4-4-33。
图4-4-33唛架设定
（3）弹出【选取设计档案】对话框，单击【载入】按钮。
（4）弹出【选取款式文档】对话框，单击“高腰分割型连衣裙.dgs”，单击【打开】按钮。如图4-4-34。
（5）弹出【纸样制单】对话框，输人纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】按钮，如图4-4-35。
图4-4-34选取款式
图4-4-35纸样制单
PPT模板 http://www./moban/
（6）单击【选取款式】对话框中的【确定】按钮，如图4-4-36。
图4-4-36选取款式
（7）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】命令，弹出【排料结果】对话框，单击【确定】按钮，如图4-4-37。
图4-4-37排料
（8）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
（9）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（10）用右键单击衣片可以翻转衣片。
图4-4-38排料结果
（11）调整排版至利用率80%以上，单击【保存】按钮。如图4-4-38。
（12）弹出【另存唛架文档为】对话框，输入“高腰分割型连衣裙排料”，单击【保存】按钮，如图4-4-39。
图4-4-39保存
任 务 评 价
高腰分割型连衣裙CAD制板基本技法评分表
谢谢观看！

展开更多......

收起↑
