(共34张PPT)
第5章 Internet 基础
5.2 Internet接入方式

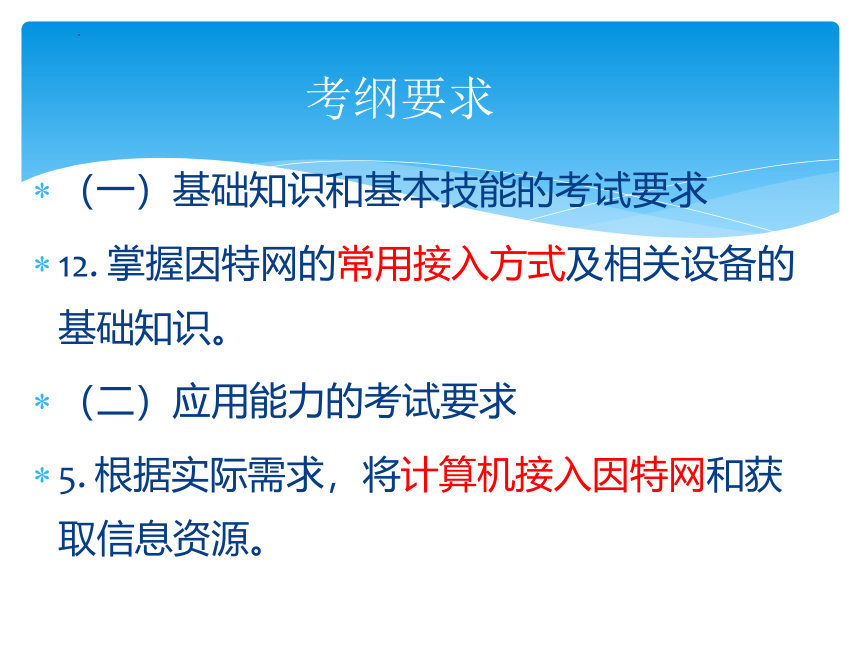

（一）基础知识和基本技能的考试要求
12. 掌握因特网的常用接入方式及相关设备的基础知识。
（二）应用能力的考试要求
5. 根据实际需求，将计算机接入因特网和获取信息资源。
考纲要求

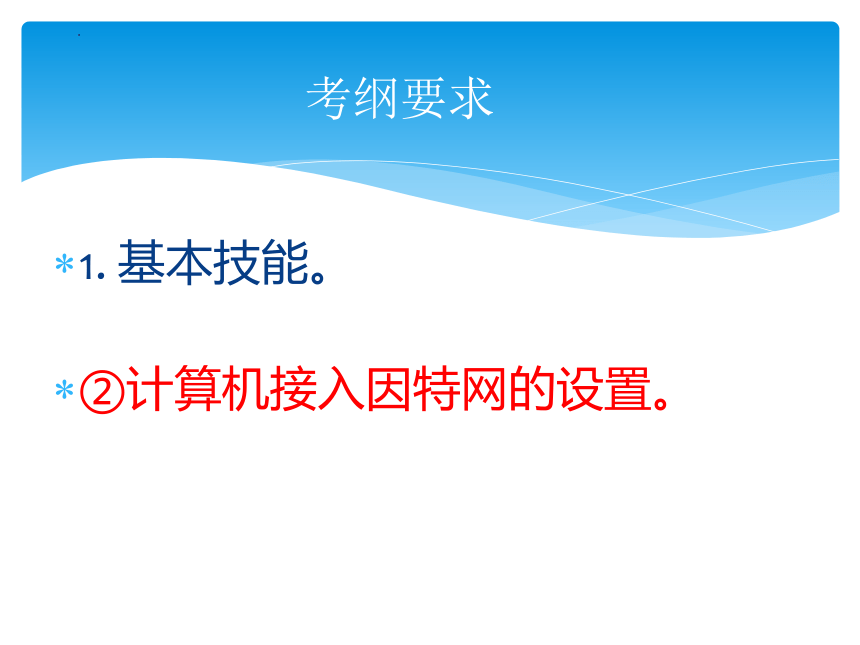

1. 基本技能。
②计算机接入因特网的设置。
考纲要求

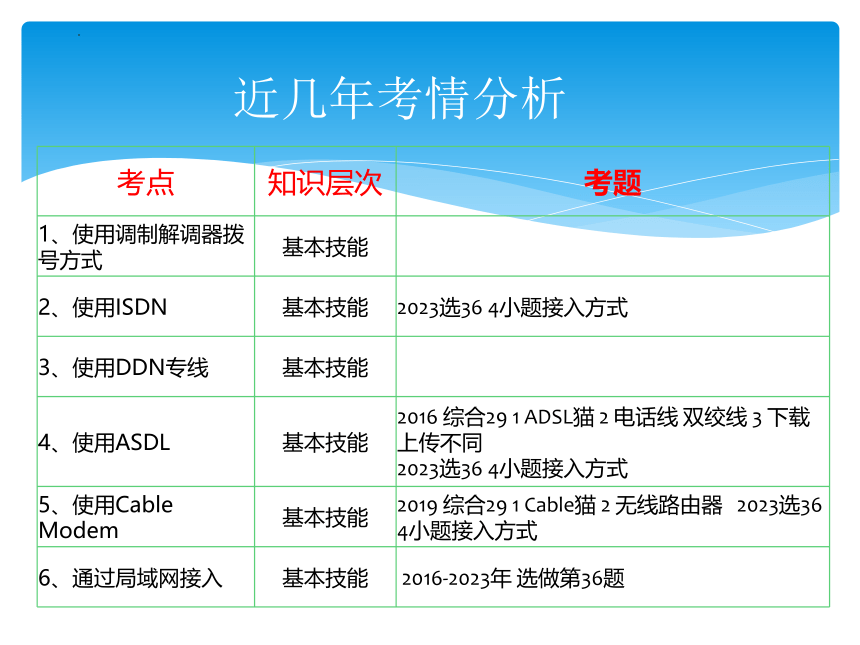

近几年考情分析
考点 知识层次 考题
1、使用调制解调器拨号方式 基本技能 　
2、使用ISDN 基本技能 2023选36 4小题接入方式
3、使用DDN专线 基本技能 　
4、使用ASDL 基本技能 2016 综合29 1 ADSL猫 2 电话线 双绞线 3 下载上传不同
2023选36 4小题接入方式
5、使用Cable Modem 基本技能 2019 综合29 1 Cable猫 2 无线路由器 2023选36 4小题接入方式
6、通过局域网接入 基本技能 2016-2023年 选做第36题

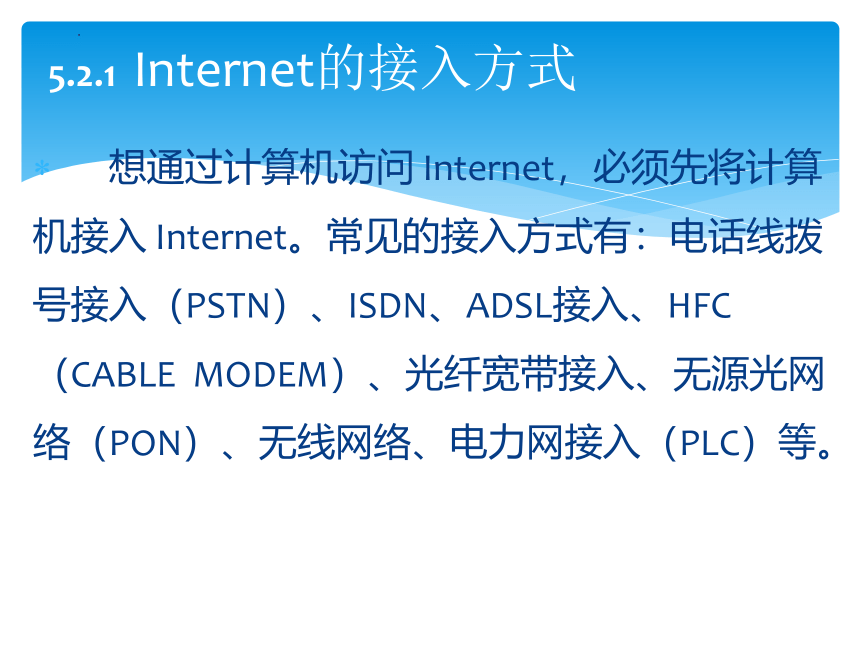

想通过计算机访问 Internet，必须先将计算机接入 Internet。常见的接入方式有：电话线拨号接入（PSTN）、ISDN、ADSL接入、HFC（CABLE MODEM）、光纤宽带接入、无源光网络（PON）、无线网络、电力网接入（PLC）等。
5.2.1 Internet的接入方式
1.Modem 拨号概述
电话拨号接入是个人用户接入Internet最早使用的方式之一。这种接入方式非常简单，只需要具备一条能拨通ISP特服电话（如：163、169、663等）的电话线、一台调制解调器（有外置和内置的两种），并在ISP处办理了必要的申请手续后，就可以将计算机接入Internet了。
5.2.2 Modem 拨号上网
5.2.2 Modem 拨号上网

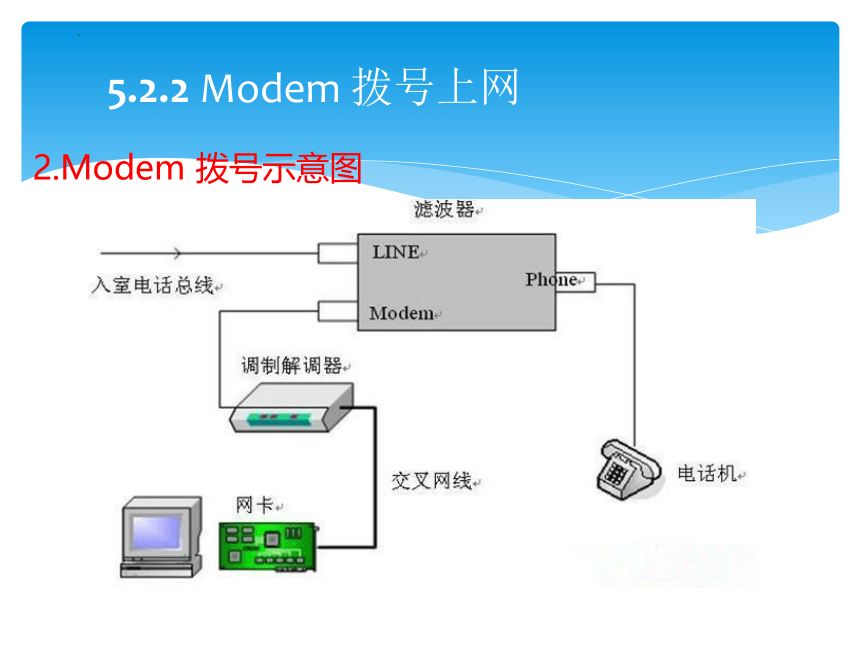

2.Modem 拨号示意图

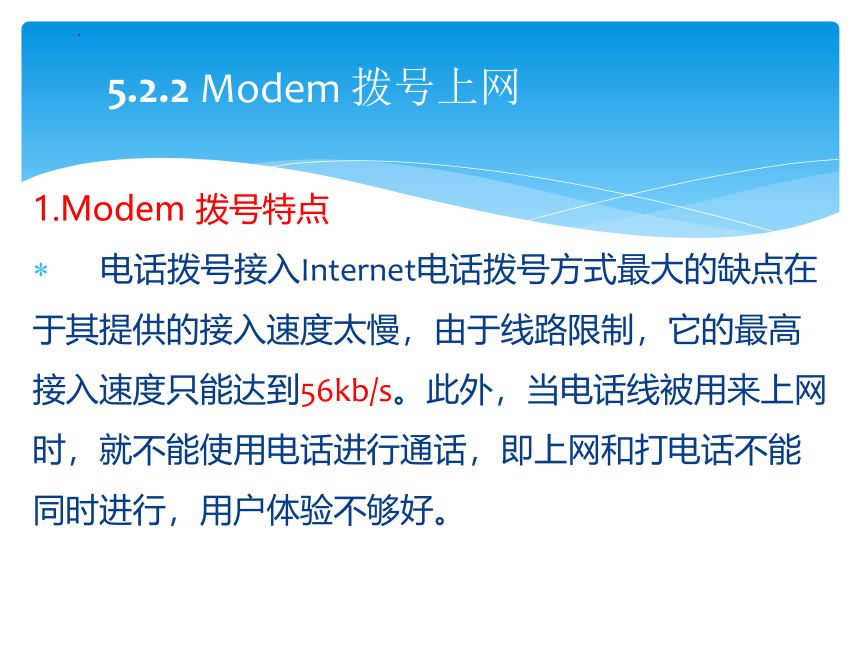

1.Modem 拨号特点
电话拨号接入Internet电话拨号方式最大的缺点在于其提供的接入速度太慢，由于线路限制，它的最高接入速度只能达到56kb/s。此外，当电话线被用来上网时，就不能使用电话进行通话，即上网和打电话不能同时进行，用户体验不够好。
5.2.2 Modem 拨号上网

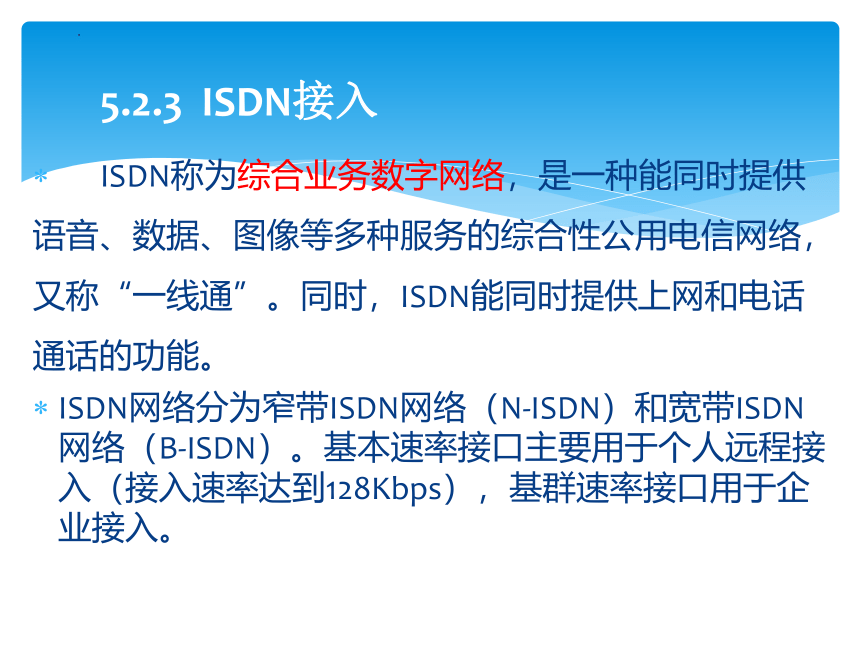

ISDN称为综合业务数字网络，是一种能同时提供语音、数据、图像等多种服务的综合性公用电信网络，又称“一线通”。同时，ISDN能同时提供上网和电话通话的功能。
ISDN网络分为窄带ISDN网络（N-ISDN）和宽带ISDN网络（B-ISDN）。基本速率接口主要用于个人远程接入（接入速率达到128Kbps），基群速率接口用于企业接入。
5.2.3 ISDN接入

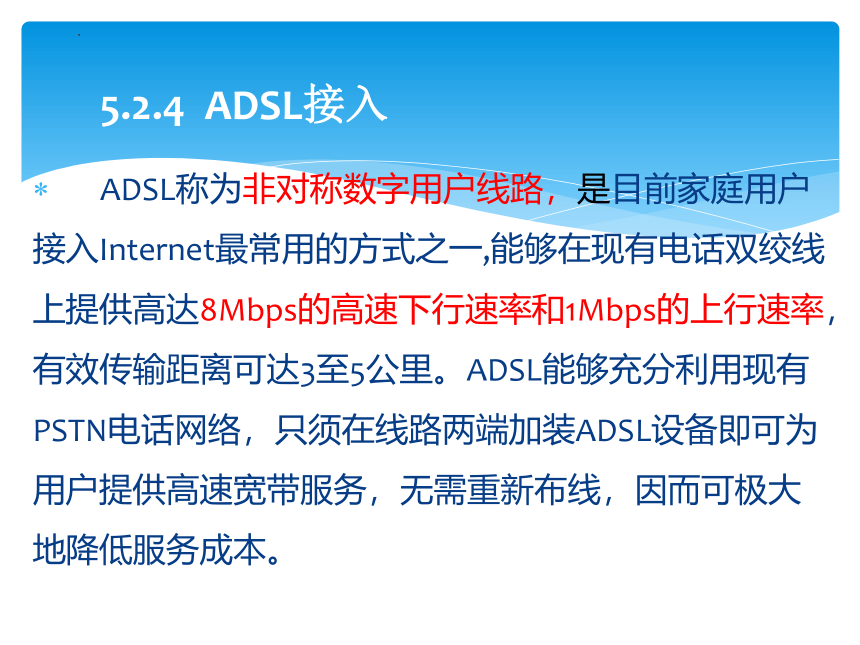

ADSL称为非对称数字用户线路，是目前家庭用户接入Internet最常用的方式之一,能够在现有电话双绞线上提供高达8Mbps的高速下行速率和1Mbps的上行速率，有效传输距离可达3至5公里。ADSL能够充分利用现有PSTN电话网络，只须在线路两端加装ADSL设备即可为用户提供高速宽带服务，无需重新布线，因而可极大地降低服务成本。
5.2.4 ADSL接入

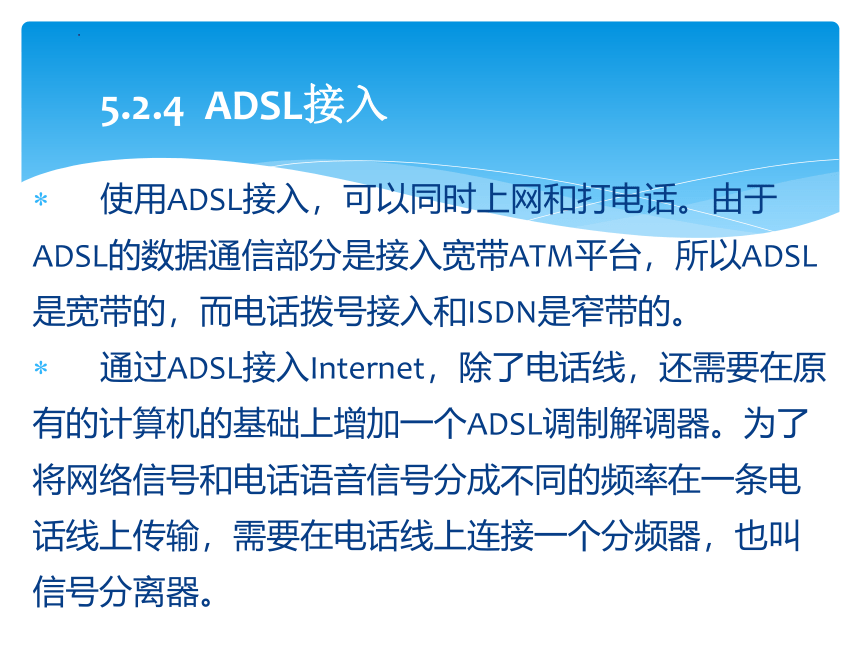

使用ADSL接入，可以同时上网和打电话。由于ADSL的数据通信部分是接入宽带ATM平台，所以ADSL是宽带的，而电话拨号接入和ISDN是窄带的。

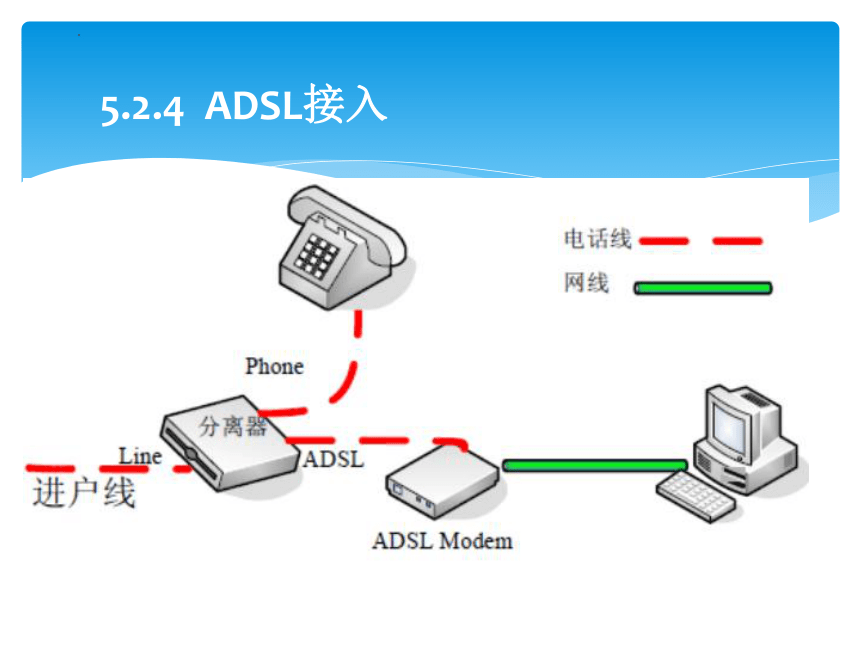

通过ADSL接入Internet，除了电话线，还需要在原有的计算机的基础上增加一个ADSL调制解调器。为了将网络信号和电话语音信号分成不同的频率在一条电话线上传输，需要在电话线上连接一个分频器，也叫信号分离器。
5.2.4 ADSL接入
5.2.4 ADSL接入
混合光纤同轴电缆（Hybrid Fiber Coax，简称HFC）是一种结合光纤与同轴电缆的宽带接入网，是一种以频分复用技术为基础，综合应用数字传输技术、光纤和同轴电缆技术、射频技术的智能宽带接入网，是有线电视（CATV）和电话网结合的产物。从接入用户的角度看，HFC是经过双向改造的有线电视网，但从整体上看，它是以同轴电缆网络为最终接入部分的宽带网络系统。
5.2.5 Cable Modem接入
5.2.5 HFC宽带接入
Cable Modem（电缆调制解调器）英文缩写CM。 Cable Modem上网是一种通过有线电视网（CATV）来发送和接收数据的技术，Cable Modem属于非对称式数据传输。上行速率最高10Mbps，下行速率最高可达40Mbps。
5.2.5 Cable Modem接入
5.2.5 Cable Modem接入
名称 传输介质 上网设备 技术特点
窄带拨号 电话线 双绞线 Modem 不能同时上网打电话
速率56Kbps
宽带拨号 电话线 双绞线 ADSL Modem 可以同时上网打电话
上传1Mbps 下载8Mbps
Cable Modem接入 同轴电缆 双绞线 Cable Modem 可以同时上网看有线电视
上传10Mbps 下载40Mbps
三种接入方式的比较
1.局域网接入概述
将一个局域网（校园网或者公司内部网Intranet）连接到Internet主机可以有两种方法。
通过局域网的服务器、一个高速调制解调器和电话线路把局域网与Internet主机连接起来，局域网上的所有微机共享服务器的一个IP地址。
通过路由器把局域网与Internet主机连接起来。局域网上的所有主机都可以连接X.25网、DDN专线或帧中继等。这种方式有自己的IP地址。
5.2.6 局域网接入
2.常见接入方式 FTTx+LAN
FTTx+LAN技术是一种利用光纤加超五类双绞线方式实现宽带接入方案，实现千兆光纤到小区（大楼）中心交换机，中心交换机和楼道交换机以百兆光纤或五类网络线相连，楼道内采用综合布线，上网速度快，网络可扩展性强，投资规模小。FTTx+LAN方式采用星型网络拓扑，用户共享带宽。适用于住宅小区、智能大厦、现代写字楼等地点。
5.2.6 局域网接入
3.分类
FTTH(Fiber TO The Home）光纤到户
FTTO(Fiber TO TheOffice）光纤到办公室
FTTB(Fiber TO The Building）光纤到建筑大楼
FTTC(Fiber TO The Curb）光纤到路边
FTTN光纤到节点；
FTTD光纤到桌面;
FTTP光纤到户
5.2.6 局域网接入
4.接入示意图
5.2.6 局域网接入
通过无线传输介质连接用户的计算机等终端设备端和交换端，从而连接Internet，这种接入Internet的方式称为无线接入。目前个人无线接入方案主要有无线局域网（WLAN）方式和使用移动通信3G、4G、5G等接入Internet两类。
5.2.7 无线接入
1.无线局域网的标准是IEEE802.11，用户端的计算机必须具备无线网卡，服务端则使用无线信号收发装置（称为无线接入点或AP）提供连接信号。
2.无线局域网接入就是俗称的WiFi接入，使用方便且速度快，最大可以覆盖几百米的范围，适用于家庭和需要为顾客提供移动上网服务的公共场合。
5.2.7 无线接入
3.接入示意图
5.2.7 无线接入
4.移动通信接入
移动通信是当前高速发展的领域，目前4G已经成为移动通信的主流，5G时代即将来临，移动通信的数据传输率越来越快，资费却越来越便宜，随着智能手机的广泛使用，使用移动通信设备接入Internet越来越普及。
移动通信接入常用的方式有：
■使用智能手机接入
■使用能连接移动网络的无线上网卡接入
5.2.7 无线接入
NAT英文全称是“Network Address Translation”，中文意思是“网络地址转换”，它是一种把内部私有网络地址（IP地址）翻译成合法网络IP地址的技术。NAT在一定程度上，能够有效的解决公网地址不足的问题。NAT不仅能解决IP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。
5.2.8 网络地址转换
5.2.8 网络地址转换
思维导图
高考真题
（2016年）29. 小李给父母买了一台计算机，需要
通过ADSL接入Internet，ADSL是一种利用电话线和
公用电话网（PSTN)为家庭、办公室提供互联网宽带数据传输服务的技术，网络拓扑结构如图5所示。
(1)下列选项中，图5中①处选用的网络设备是①
A.集线器 B.无线AP C.交换机 D. ADSL Modem
(2)下列选项中，图5中②处用来连接分离器和电话机的网络传输介质是 ② ;图5中③处用来连接“网络设备①”和计算机的网络传输介质是 ③ 。
A.电话线 B.光纤 C.同轴电缆 D.双绞线
(3)ADSL提供的宽带数据下载速率和上传速率是 ④ 的。
A.相同 B.不同
高考真题
（2019年）29.小张家里有几台计算机需要组成一个局域网，并通过有线电视宽带网接入Internet，其中，笔记本电脑通过无线方式连接，台式计算机通过有线方式连接，网络拓扑结构如图6所示。
（1）下列选项中，图6中①处应该采用的设备是 ① ，该设备利用有线电视网的电缆传输上网数据和电视节目。
A. Cable Modem B. ADSL Modem C. 集线器 D. 收发器
（2）下列选项中，图6中②处应该采用的设备是 ② ，该设备让笔记本电脑通过无线方式连入局域网并能够访问Internet。
A. 无线天线 B. 无线网卡 C. 无线路由器 D. 无线基站
（3）台式计算机使用超5类双绞线接入局域网，超5类线接头规格为RJ- ③ 。
（4）超5类双绞线EIA/TIA 568B标准的线序是 ④ 。
A. 绿白、绿、橙白、橙、蓝白、蓝、棕白、棕 B. 绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
C. 橙白、橙、绿白、绿、蓝白、蓝、棕白、棕 D. 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
高考真题
（2023年）36. 某公司根据业务需求，计划在公司局域网中部署DHCP、DNS、WEB等服务器，其网络拓扑结构及部分IP地址配置信息如图11所示。
（1）图11中①处最适合的网络设备是
A.中继器 B.交换机 C.网桥 D.调制解调器
（2）以太网卡的物理地址是一个长度为②位的二进制数。
A.128 B.64 C.48 D.32
（3）路由器工作在OSI 7层模型中的③
A.网络层 B.物理层 C.传输层 D.数据链路层
（4）下列选项中，不是Internet的接入方式的是④
A.ISDN B.ADSL C.Cable Modem D.Telnet
课堂练习
1.某公司内部网络的工作站采用 100Base-TX 标准与交换机相连，并经由网关设备采用NAT 技术共享同一公网 IP 地址接入互联网，如图 1-1 所示。
【问题 1】连接交换机与工作站的传输介质是什么？介质需要做成直通线还是交叉线？最大长度限制为多少？
【问题 2】交换机 1 和交换机 2 之间相距 20 米，是采用交换机堆叠方式还是交换机级联方式？
【问题 3】在工作站 A 的网络配置中，网关地址是什么？
【问题 4】 从以下备选答案中选择两种能够充当网关的网络设备。
备选答案：A. 路由器 B. 集线器 C. 代理服务器 D.网桥
课堂练习
【问题1】网吧要求实现千兆接入，可采用的方式为（1）。
A. FTTx B. ADSL C. PSTN拨号
【问题2】为了保证系统安全，避免用户对系统配置进行任意更改，应该采用（3）。
A.磁盘备份 B.ZIP压缩 C.网络备份 D.硬盘还原卡备份
【问题3】路由器出口的IP地址为61.101.110.65/30,则在路由器中需采用（4）来实现内部地址到外部地址的映射。A.MAC地址绑定 B.包过滤C.NAT变换 D.动态地址分配
2.某网吧拓扑结构如图1-1所示，可提供影视、竞技游戏、视频聊天等多种服务，采用VLAN划分来区分不同的服务。
1、第一轮复习用书P41-43
2、画出本小节思维导图
随堂练习
