资源简介

(共126张PPT)
男裤CAD制板
项目五
目录/contents
男西裤CAD制板
01
男式牛仔裤CAD制板
02
项 目 描 述
裤装是男性服装中常用的款式，是下装的主要服装品种之一，裤子在形状、长短等细节上有多种多样的变化。男裤按照形态区分有运动裤、喇叭裤、锥形裤等，通过学习裤子的基本款一一男西裤的制板、放缝、放码及排料，再利用省、褶工具的变化以及分割方法，进行裤子拓展变化，从而能对市场上流行的裤子款式进行制板、放缝、放码及排料。

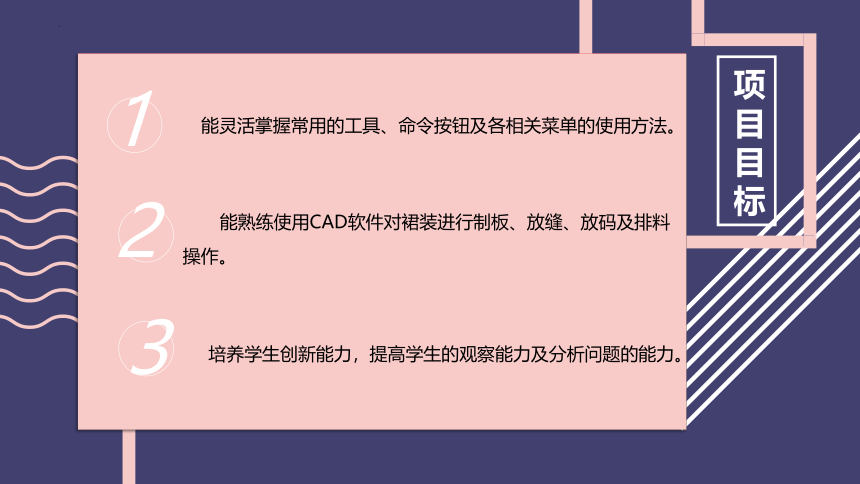

项目目标
1
2
3
能灵活掌握常用的工具、命令按钮及各相关菜单的使用方法。
能熟练使用CAD软件对裙装进行制板、放缝、放码及排料操作。
培养学生创新能力，提高学生的观察能力及分析问题的能力。
任务一 男西裤CAD制板
任务导入

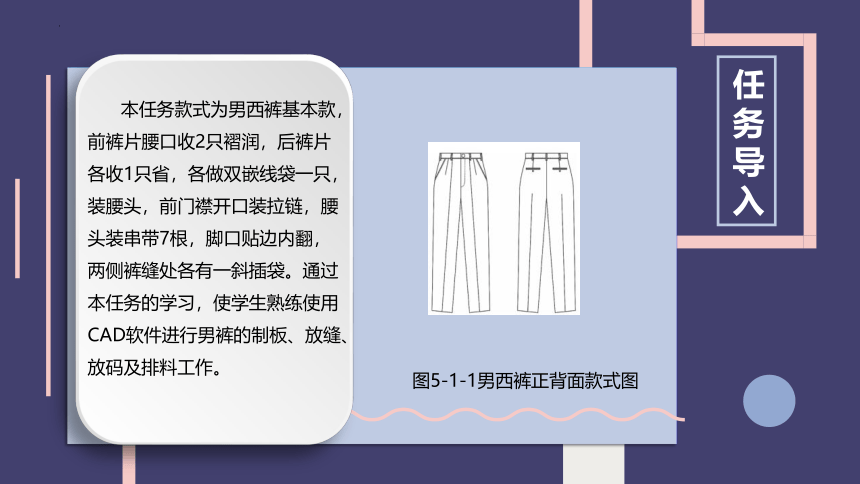

本任务款式为男西裤基本款，前裤片腰口收2只褶润，后裤片各收1只省，各做双嵌线袋一只，装腰头，前门襟开口装拉链，腰头装串带7根，脚口贴边内翻，两侧裤缝处各有一斜插袋。通过本任务的学习，使学生熟练使用CAD软件进行男裤的制板、放缝、放码及排料工作。
图5-1-1男西裤正背面款式图

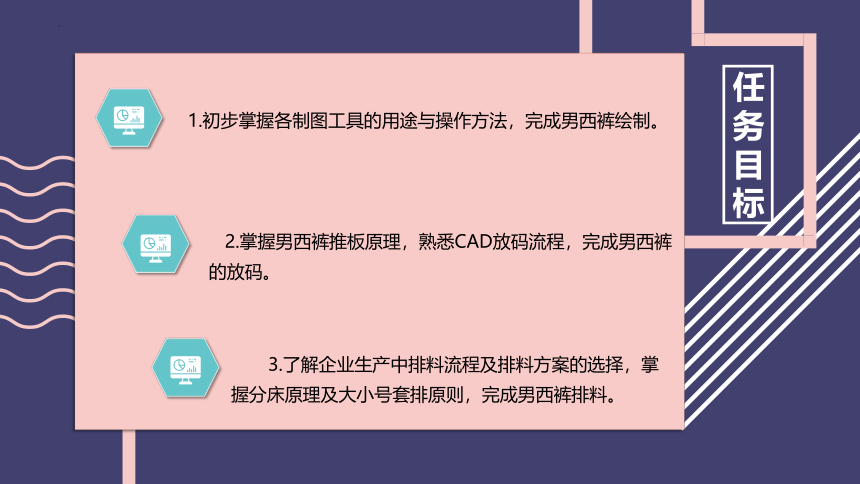

任务目标
1.初步掌握各制图工具的用途与操作方法，完成男西裤绘制。
2.掌握男西裤推板原理，熟悉CAD放码流程，完成男西裤的放码。
3.了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成男西裤排料。
任 务 实 施
表5-1-1男西裤样板缩放规格系列表（5·2A） 单位：cm

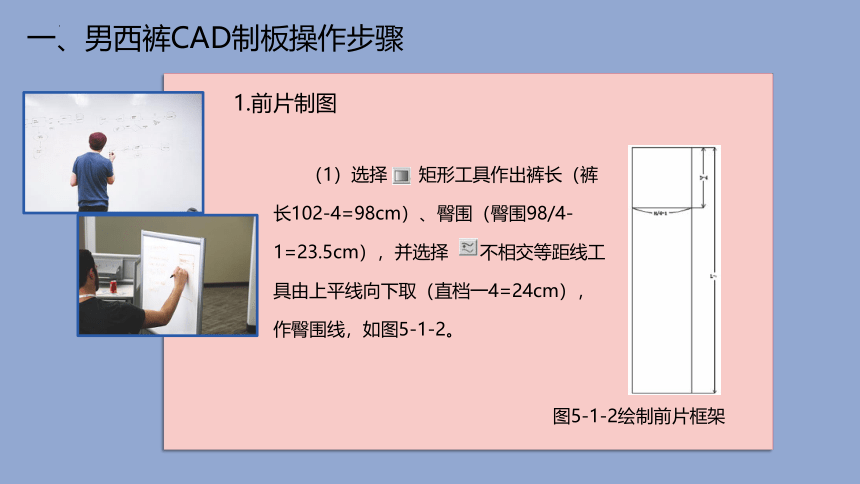

（1）选择 矩形工具作出裤长（裤长102-4=98cm）、臀围（臀围98/4-1=23.5cm），并选择 不相交等距线工具由上平线向下取（直档一4=24cm），作臀围线，如图5-1-2。
一、男西裤CAD制板操作步骤
1.前片制图
图5-1-2绘制前片框架

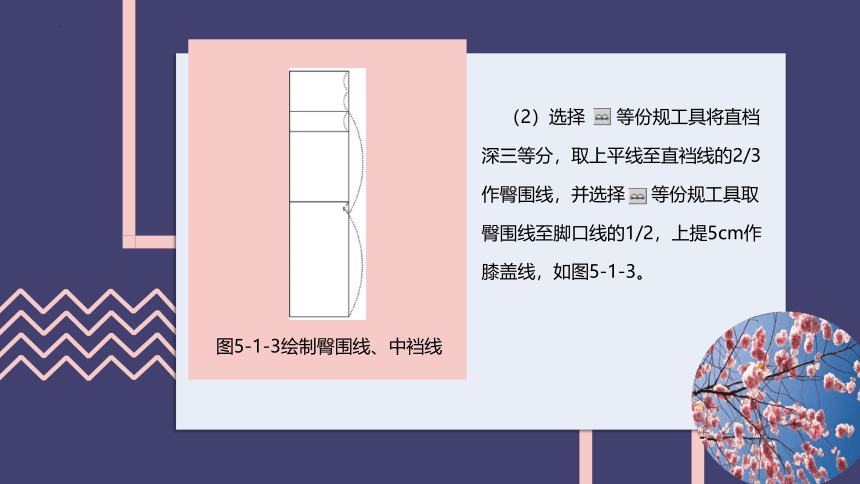

（2）选择 等份规工具将直档深三等分，取上平线至直裆线的2/3作臀围线，并选择 等份规工具取臀围线至脚口线的1/2，上提5cm作膝盖线，如图5-1-3。
图5-1-3绘制臀围线、中裆线
图5-1-4绘制小裆宽、挺缝线

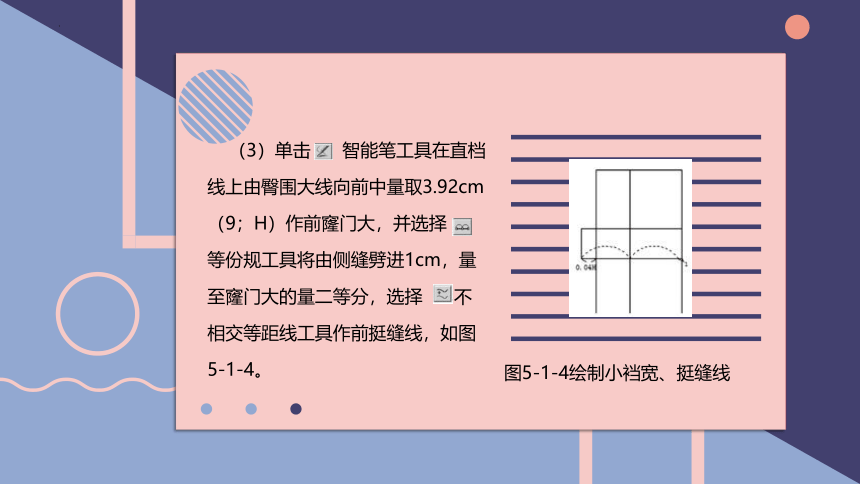

（3）单击 智能笔工具在直档线上由臀围大线向前中量取3.92cm（9；H）作前窿门大，并选择 等份规工具将由侧缝劈进1cm，量至窿门大的量二等分，选择 不相交等距线工具作前挺缝线，如图5-1-4。
（4）单击 智能笔由前中向右、向下各劈进0.7cm处，连至侧缝线缩进4cm处，作出前腰口线，并在上平线由侧缝向前中量取18cm（腰围/4-1），计算出腰臀差，如图5-1-5，5-1-6。
图5-1-5绘制腰口线1
图5-1-6绘制腰口线
图5-1-7绘制前片褶润
（5）单击 智能笔工具作出前润，第一个润从挺缝线向前中偏移0.7cm，第二个润的中心线，定为第一个润的另一边到侧缝缩进4cm处的1/2，两个润长均至臀围线上3cm处，如图5-1-7。
（6）用 圆规工具在上平线由侧缝劈进4cm处，向侧缝线作18cm长的袋口斜边，由袋口斜线下量2.5cm作袋位起点，袋口大为15.5cm，如图5-1-8。
图5-1-8绘制袋口线
（7）单击 智能笔工具由前中腰点，经过臀围点，连至直裆，作前窿门线，并用、调整工具调整，如图5-1-9。
图5-1-9绘制前窿门弧线
（8）选择 线上两等距点工具在脚口线上由挺缝线向两边找出两等距点（双向总长度为脚口一2=21cm），并用 智能笔工具取窿门大的1/2连至脚口，确定单边前中裆，对称得中档大，如图5-1-10。
图5-1-10绘制中裆、脚口
图5-1-11绘制侧缝线
（9）用 智能笔工具分别作出前片内侧缝线、前侧缝线，再用飞调整工具调整，如图5-1-11。
（1）选择 成组粘贴工具复制前片的框架线，并选择 不相交等距离线工具分别将前片直裆线下降1cm，侧缝线向外偏2cm，如图5-1-12。
图12
2.后片制图
（2）单击 智能笔工具在后中线上，由臀围线向上作15：3.5的直角三角形，延长斜线至直档深，作出后窿门斜线，单击 智能笔工具在直线上由三角形斜边与直档深的交点向后中量取H/10=9.8cm作后隆门大，并选择 等份规工具将由侧缝到窿门的量二等分，选择|不相交等距线工具向侧缝偏移0.5作后挺缝线，如图5-1-13。
图5-1-13绘制后窿门斜线、后窿门大
（3）选择 等份规工具作出由上平线侧缝处到三角斜边与上平线交点的1/2，单击 智能笔工具过点作一条与三角斜边垂直的腰口辅助线，并由后中腰点向上平线量取22cm（腰围/4+1+2），得后腰口线，如图5-1-14。
图5-1-14绘制后腰口线
（4）单击 智能笔工具由腰口经过臀围点，连至直档，作后隆门线，并用 调整工具调整，如图5-1-15。
图5-1-15绘制后窿门弧线
PPT模板 http:///moban/
（5）选择 线上两等距点工具由挺缝线分别在膝盖线上向两边找出两等距点（双向总长度为前膝盖大+4cm）、在脚口线上向两边找出两等距点（双向总长度为脚口+2=25cm），并用 智能笔工具分别作出后片内侧缝线、后侧缝线，再用 调整工具调整，如图5-1-16。
图5-1-16绘制后侧缝线
（6）选择 不相交等距线工具将腰口线向下平移7.5cm，得袋口辅助线，单击 智能笔工具在辅助线上由侧缝量取3.92cm（0.04×臀围）为袋位起点，袋口大14cm，得袋位，如图5-1-17。
图5-1-17绘制后袋位
（7）选择 等份规工具将袋口二等分，单击 智能笔工具由1/2点向腰口线作垂线，得省中心线，省大为2，如图5-1-18。
图5-1-18绘制省大
选择 矩形工具画出腰片，宽度为8cm，长度为79cm（腰围76+3），如图5-1-19。
3.腰片制图
图5-1-19绘制腰片
4.拾取裁片
以前片为例，单击 剪刀顺时针点击腰口线上任意一点、腰围大侧缝点（直线直接点击两点即可），直到整个裁片闭合。选中前片，使用 衣片辅助线工具拾取内部辅助线。其他裁片的拾取方法相同。拾取完成后作前、后片上的褶润与腰省，我们也可以用 褶工具、 V型省工具作前、后片的褶润与腰省。
完成纸样拾取后，可以看到在纸样内部已自动生成布纹线。
另外在右工作区如果想移动布纹线，选择 工具单击布纹线，释放并移动鼠标到合适的位置再单击。
5.布纹线
以前片为例。选择纸样列表框中的纸样，将纸样放到右工作区，选择 ，单击边线上任意一点，弹出对话框，默认缝份量1cm，如图5-1-20。
有特殊缝份的，可以分段输入。
底摆：使用缝份工具，框选前片底摆，底摆线变红，右键单击，出现【加缝份】对话框。在起点和终点上分别对应选择【按1、2边对幅】按2、3边对幅】，【缝份量】理输入4cm。按确定，结束操作，如图5-1-21。
6.毛样制作
图5-1-20缝份
图5-1-21修改缝份
7.加剪口
在需要加剪口的位置直接点击加剪口工具 即可，直接用此工具也可调整方向。系统里存储多种剪口类型，可根据需要进行选择，也可设置剪口的深度、宽度。
8.建立纸样资料
拾取好纸样后，在【纸样】菜单内选择【款式资料】后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，图5-1-22。
直接双击纸样栏中的裁片，就会弹出【纸样资料】
对话框，如图5-1-23。
相应的资料项目设置完毕，单击【应用】。
图5-1-22款式信息
图5-1-23纸样资料
9.存储
每新做一款点击 保存图标，系统里弹出【保存为】对话框，选择合适的路径，存储文件。再次点击 保存图标。
二、男西裤CAD放码操作步骤
1.前后片放码
（1）单击 弹出对话框，找到所需文件，双击文件名，打开纸样文件，如图5-1-24。
图5-1-24打开文件
PPT模板 http:///moban/
（2）单击【号型】【号型编辑】，弹出【设置号型规格表】对话框；将男西裤的部件名称输入第一列表格内，在第二列表格输入170/76A的基码尺寸，点击【附加】在基码左侧添加一列165/74A，在基码右侧添加三列175/78A、180/80A、185/82A。点击部件在基码的尺寸，再在对话框右下角，档差旁边的格内输入档差值，点击【组内档差】，系统会自动给其他码加上档差。点击【确定】即可，如图5-1-25。
图5-1-25设置档差
（3）单击 颜色设置工具图标，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，点击右边的颜色就可以给该号型加上颜色。给各个号型加上颜色后，点击【确定】即可，如图5-1-26。
图5-1-26设置颜色
（4）单击快速工具栏中的 点放码工具图标，弹出点放码表，如图5-1-27。
图5-1-27点放码表
（5）将前后片按同一个方向排好，单击 选择与修改工具，框选前、后腰口线上的点，在点放码表中输入165/74A码的dY量“一0.5”，点击 Y相等图标，系统会自动给各点加上各码的放码量，如图5-1-28。
图5-1-28前后腰线放码
（6）以后侧缝腰点为例，用 工具框选后侧缝腰点，在点放码表中输入165/74A码的dX量“0.4”（后中腰点为一0.1，前中腰点为0.2，前侧缝腰点为一0.3），点击 X相等图标，系统会自动给该点加上各码的放码量，如图5-1-29。
图5-1-29后侧缝腰点放码
（7）以后侧缝臀点为例，用 工具框选后侧缝臀点，在点放码表中输入165/74A码的dx量“0.3”（后中臀点为一0.1，前中臀点为0.15，前侧缝臀点为一0.25），点击 X相等图标，系统会自动给该点加上各码的放码量，如图5-1-30。
图5-1-30侧缝臀点放码
（8）用 工具框选后侧缝横档点、后横档点，在点放码表中输入165/74A码的dX量“-0.28”，点击 X相等图标，系统会自动给各点加上各码的放码量，如图5-1-31。
图5-1-31后横裆、后侧缝点放码
（9）用 工具框选前侧缝横档点、前横档点，在点放码表中输入165/74A码的dX量“-0.28”，点击 X相等图标，系统会自动给各点加上各码的放码量，如图5-1-32。
图5-1-32前侧缝横裆点、前横裆点放码
（10）用 工具框选前、后中档点，在点放码表中输入165/74A码的dX量“0.25”，dY量“1.25”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图5-1-33。
图5-1-33前后中裆点
（11）用工 具框选前、后裤脚口点，在点放码表中输入165/74A码的dX量“0.25”，dY量“2.5”，点击 XY相等图标，系统会自动给各点加上各码的放码量，如图5-1-34。
图5-1-34前后脚口放码
PPT模板 http:///moban/
（12）前后片放码完成，如图5-1-35。
图5-1-35完成
用 工具框选单边腰头，输入165/74A码的dX量“2”，如图5-1-36。
2.腰片放码
图5-1-36腰片放码
单击 图标，分别单击纸样列表框中欲打印的纸样，纸样按照先后顺序进入右工作区；或者用快捷键Ctrl+F12，将纸样一次性全部放入工作区。
按快捷键Fl0，显示绘图纸的边界线（红色虚线条表示），单击 图标把纸样拖放至适当的位置，用 调整纸样的方向，使纸样排列比较紧凑而达到节省耗材的目的。
如有纸样没有全部包括在边界内，该纸样上会出现一个红色的图标，这就需要重新进行调整。
单击 图标，弹出【打印和预览纸样】对话框，参照图5-1-3进行设置。
单击【设置】，弹出【打印设置】对话框进行设置，单击【确定】，进入打印预览界面。
3.打印
图5-1-37打印纸样
表5-1-2男西裤前片样板缩放档差计算公式说明表 单位：cm
续表：
表5-1-3男西裤后片样板缩放档差计算公式说明表 单位：cm
表5-1-4男西裤零部件样板缩放档差计算公式说明表 单位：cm
3
5
6
（1）单击 图标、进入排料系统。
（2）单击 【打开款式文件】按钮，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】按钮，如图5-1-38。
（3）弹出【选取设计档案】对话框，单击【载入】按钮。
三、男西裤CAD排料操作步骤
图5-1-38唛架设定
（4）弹出【选取款式文档】对话框，单击“男西裤.dgs”，单击【打开】按钮，如图5-1-39。
图5-1-39选取款式文档
（5）弹出【纸样制单】对话框，输入纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】，如图5-1-40。
图5-1-40纸样制单
PPT模板 http:///moban/
（6）单击【选取款式】对话框中的【确定】按钮，如图5-1-41。
图5-1-41选取款式
（7）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】命令，弹出【排料结果】对话框，单击【确定】，如图5-1-42。
图5-1-42排料
（8）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
（9）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（10）用右键单击衣片可以翻转衣片。
PPT模板 http:///moban/
（11）调整排板至利用率75%以上，单击【保存】，如图5-1-43。
图5-1-43排料结果
（12）弹出【另存唛架文档为】对话框，输入“男西裤排料”，单击【保存】，如图5-1-44。
图5-1-44保存
任 务 评 价
男西裤CAD制板基本技法评分表
任务二 男式牛仔裤CAD制板
任务导入
本任务款式为男式牛仔裤，贴体紧身，装腰，前片无润，斜袋，门里襟装拉链。上裆长度比基础型西裤稍短。男基本西裤的样板设计可以作为复杂款式裤装结构处理的基础，熟练使用CAD软件进行男式牛仔裤的制板、放缝、放码及排料工作，如图5-2-1。
图5-2-1男式牛仔裤正背面款式图
任务目标
01
02
03
初步掌握各制图工具的用途与操作方法，完成男式牛仔裤绘制。
掌握牛仔裤推板原理，熟悉CAD放码流程，完成男式牛仔裤的放码。
了解企业生产中排料流程及排料方案的选择，掌握分床原理及大小号套排原则，完成男式牛仔裤排料。
任 务 实 施
表5-2-1男式牛仔裤样板缩放规格系列表（5·2A） 单位：cm
一、男式牛仔裤CAD制板操作步骤
1.前片制图
（1）选择 矩形工具作出基础线（裤长一3cm）、上平线、下平线、横裆线（直裆一腰宽），如图5-2-2。
图5-2-2绘制框架
（2）选择 工具作出H/4-1和0.4H/10，用 等分工具作出等分，定出臀围线和挺缝线和小档宽，如图5-2-3。
图5-2-3绘制臀围线、小裆宽、挺缝线
（3）选择 智能笔工具，做出W/4-1+0.5，用 工具把臀围线到下平线分为1/2向上偏8cm定出中档线，如图5-2-4。
图5-2-4绘制中裆线
（4）根据公式用 智能笔工具在上平线上量取W/4+5，前窿门劈势0.7，腰口劈势0.5，如图5-2-5。
图5-2-5绘制前腰口线
PPT模板 http:///moban/
（5）根据公式用 智能笔工具定出中挡大和脚口大，如图5-2-6。
图5-2-6绘制中裆大和脚口大
图5-2-6绘制中裆大和脚口大
（6）选择 工具和 等分工具分别画出前窿门和月牙袋位置，用 调整工具调出曲线，如图5-2-7。
图5-2-8绘制侧缝线
（7）用 上调整工具画凹势0.3把侧缝线和内侧缝线调整顺直，如图5-2-8。
PPT模板 http:///moban/
（8）用 调整工具画脚口凹势0.5cm，如图5-2-9。
图5-2-9调整脚口
2.后片制图
（1）选择 智能笔工具画出后裆斜线、臀围宽线，由前片横档线向下1cm定出小档宽，如图5-2-10。
图5-2-10绘制臀围线、后裆斜线
（2）单击 智能笔工具，根据公式W/4+2定出腰宽和2cm省大，用 调整工具调整后窿门，用 等分工具偏0.5cm定出后挺缝线，如图5-2-11。
图5-2-11绘制后腰、省、后窿门弧线
PPT模板 http:///moban/
（3）继续选择 智能笔工具作中档大和脚口大，如图5-2-12。
图5-2-12确定中裆大、脚口大
（4）用 智能笔工具做出分制线，用 工具合并省位，再用 调整工具调整，如图5-2-13。
图5-2-13合并省位
PPT模板 http:///moban/
（5）选择 调整工具，调整侧缝线和内侧缝线，如图5-2-14。
图5-2-14调整侧缝线
PPT模板 http:///moban/
（6）用 工具调出脚口凸势0.5，如图5-2-15。
图5-2-15调整脚口线
（7）用 智能笔工具画出口袋，用 调整工具调整育克，如图5-2-16。
图5-2-16绘制口袋
PPT模板 http:///moban/
（8）用 智能笔工具作腰，如图5-2-17。
图5-2-17绘制腰
PPT模板 http:///moban/
（9）前后片制图完成，如图5-2-18。
图5-2-18完成
选择纸样列表框中的纸样，将纸样放到右工作区，选择 ，单击边线上任意一点，弹出对话框，默认缝份量1cm，如图5-2-19。
有特殊缝份的，可以分段输入。
贴边：使用缝份工具，框选前后片贴边，贴边线变红，右键单击，出现【加缝份】对话框。在起点和终点上分别对应选择【按1、2边对幅】水按2、3边对幅】，【缝份量】里输入4，按确定，结束操作，如图5-2-20。
3.毛样制作
图5-2-19缝份
图5-2-20修改缝份
在需要加剪口的位置直接 点击加剪口工具即可，直接用此工具可调整方向。系统里存储多种剪口类型，根据需要进行选择，也可设置剪口的深度、宽度。
4.加剪口
拾取好纸样后，在【纸样】菜单内选择【款式资料】后，就会看到有关下单生产的一些纸样和客户要求的资料等待建立，在相应的项目内根据需要输入即可，如图5-2-21。
同样，在【纸样】璨单里选择【纸样资料】项，或双击纸样列表框中的纸样，就会弹出【纸样资料】对话框，按照生产工艺建立详细的纸样资料，填写表单和设置纸样在排料系统中的排料限定。
直接双击纸样栏中的裁片，就会弹出【纸样资料】对话框，如图5-2-22。
相应的资料项目设置完毕，单击【应用】。
5.建立纸样资料
图5-2-21款式信息
图5-2-22纸样资料
6.存储
每新做一款点击 保存，系统里弹出【保存为】对话框，选择合适的路径，存储文件。再次点击 保存图标。
二、男式牛仔裤CAD放码操作步骤
图5-2-23打开文件
（1）单击 弹出对话框，找到所需文件，双击文件名，打开纸样文件，如图5-2-23。
（2）单击【号型】【号型编辑】，弹出【设置号型规格表】对话框；将男式牛仔裤的部件名称输入第一列表格内，在第二列表格输入170/74A的基码尺寸，点击【附加】在基码左侧添加一列165/72A，在基码右侧添加三列175/76A、180/78A、185/80A。点击部件在基码的尺寸，再在对话框右下角，档差旁边的格内输入档差值，点击【组内档差】，系统会自动给其他码加上档差。点击【确定】即可，如图5-2-24。
图5-2-24设置档差
（3）单击 颜色设置图标，弹出【设置颜色】对话框。在对话框内，点击左边的号型名，再点击右边的颜色就可以给该号型加上颜色。给各个号型加上颜色后，点击【确定】即可，如图5-2-25。
图5-2-25设置颜色
PPT模板 http:///moban/
（4）单击快速栏工具栏中的点放码工具，弹出【点放码表】对话框，如图5-2-26。
图5-2-26点放码表
（5）将前后片按同一个方向排好，单击 选择与修改工具图标，框选腰口线放码点，在点放码表中输入165/70A码的量dx量“0.4”，点击 图标，则系统会自动给框选的各点加上各码的放码量，如图5-2-27。
图5-2-27腰口点放码
（6）用 工具框选臀围线放码点，在点放码表中输入165/70A码的dY量“0.1”，dX量0.16”，点击图标，系统会自动给框选的各点加上各码的放码量，如图5-2-28。
图5-2-28后臀围点放码
（7）用 工具框选中档线放码点，在点放码表中输入165/70A码的dY量“1.25”，dX量“一0.25”，点击 图标，系统会自动给框选的各点加上各码的放码量，如图5-2-29。
图5-2-29中裆点放码
PPT模板 http:///moban/
（8）用 工具框选脚口线放码点，在点放码表中输入165/70A码的dY量“1.25”，点击 图标，系统会自动给各点加上各码的放码量，如图5-2-30。
图5-2-30脚口放码
（9）用 工具框选前侧缝线上的放码点，在点放码表中输入165/70A码的dX量“0.4”，dY量“一0.5”点击 图标，系统会自动给各点加上各码的放码量，如图5-2-31。
图5-2-31育克放码
PPT模板 http:///moban/
（10）用 工具框选前袋口的放码点，在点放码表中输入165/70A码的dY量“0.5”，点击 图标，系统会自动给各点加上各码的放码量，如图5-2-32。
图5-2-32袋口线放码
（11）用 工具框选前片的臀围线点，在点放码表中输入165/70A码的dX量“0.13”，dY量“0.16”，点击图标，系统会自动给各点加上各码的放码量，如图5-2-33。
图5-2-33前臀围线点放码
（12）用 工具框选前后片省尖点，在点放码表中输入165/70A码的dX量“0.23”，点击 图标，系统会自动给各点加上各码的放码量，如图5-2-34。
图5-2-34前横裆点放码
（13）用 工具框选中档线放码点，在点放码表中输入165/70A码的dx量“一0.25”，dY量“1.25”，点击 图标，系统会自动给各点加上各码的放码量；如图5-2-35。
图5-2-35前中裆点放码
（14）用 工具框选脚口线放码点，在点放码表中输入165/70A码的dY量“1.25”，点击 图标，系统会自动给各点加上各码的放码量，如图5-2-36。
图5-2-36前脚口点放码
（15）用 工具框选口袋插片放码点，在点放码表中输入165/70A码的dX量“一0.3”，dY量“一0.5”，点击 图标，系统会自动给各点加上各码的放码量，图5-2-37。
图5-2-37口袋插片放码
（16）用 工具框选贴袋放码点，在点放码表中输入165/70A码的dY量“0.5”，点击 图标，系统会自动给各点加上各码的放码量，如图5-2-38。
图5-2-38后贴袋放码
（17）用 工具框选腰片放码点，在点放码表中输入165/70A码的dx量“2”，点击 图标，系统会自动给各点加上各码的放码量，如图5-2-39。
图5-2-39腰片放码
PPT模板 http:///moban/
（18）放码完成，如图5-2-40。
图5-2-40完成
01
02
03
三、男牛仔裤CAD排料操作步骤
（1）单击 图标，进入排料系统。
（3）弹出【选取设计档案】对话框、单击【载入】按钮。
（2）单击 【打开款式文件】按钮，弹出【唛架设定】对话框，修改唛架宽度及长度，单击【确定】按钮，如图5-2-41。
图5-2-41唛架设定
（4）弹出【选取款式文档】对话框，单击“男式牛仔裤.dgs”，单击【打开】按钮。如图5-2-42。
图5-2-42选取款式
图5-2-43纸样制单
（5）弹出【纸样制单】对话框，输入纸样资料，检查及修改数据，单击【对称属性】下的单元格，可以修改衣片的对称属性，单击【确定】按钮，如图5-2-43。
PPT模板 http:///moban/
（6）单击【选取款式】对话框中的【确定】，如图5-2-44。
图5-2-44选取设计档案
（7）单击菜单栏中的【排料】，在下拉菜单中选择【开始自动排料】命令，弹出【排料结果】对话框，单击【确定】，如图5-2-45。
图5-2-45排料
（8）用左键单击并按住衣片，移动鼠标指针到合适位置再放开，可以调整衣片位置。
（9）用右键单击并按住衣片，移动鼠标指针形成直线后再放开，可使衣片自动靠紧已排衣片。
（10）用右键单击衣片可以翻转衣片。
（11）调整排版至利用率75%以上，单击【保存】按钮，如图5-2-46。
图5-2-46排料结果
（12）弹出【另存唛架文档为】对话框，输入“男式牛仔裤排料”，单击【保存】按钮，如图5-2-47。
图5-2-47保存
任 务 评 价
男式牛仔裤CAD制板基本技法评分表
任 务 评 价
续表：
谢谢观看！
