第七章 网络测试

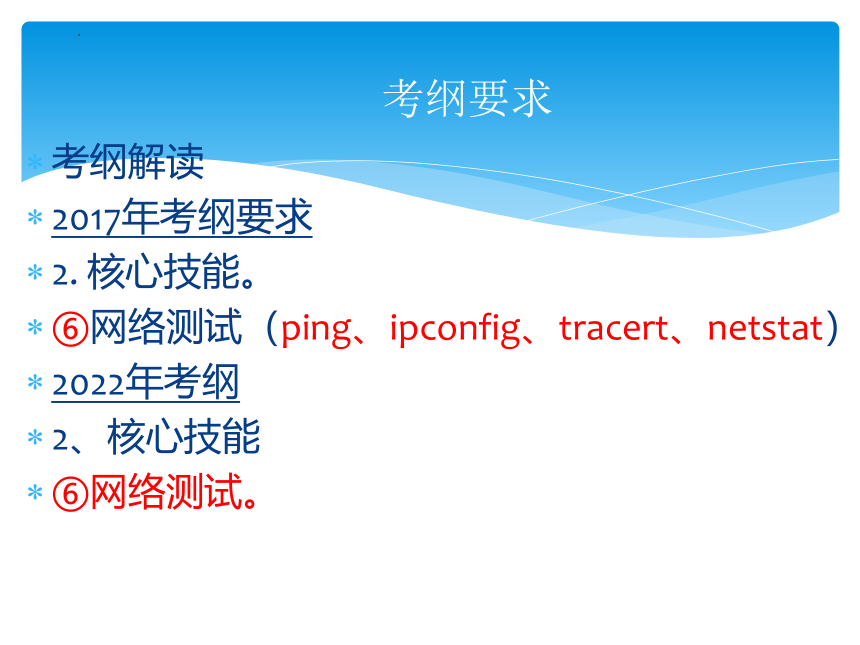

考纲解读
2017年考纲要求
2. 核心技能。
⑥网络测试（ping、ipconfig、tracert、netstat）
2022年考纲
2、核心技能
⑥网络测试。
考纲要求
考情分析
考点 2016 2017 2018 2019 2020 2021 2022 2023
Ping 基本27 1小题 连续发送数据包 2小题 停止发送命令 3小题连通性 2021年选36 配置好DNS服务器后,可以在DNS客户端进行域名解析测试的命令 2022选36 4小题测试网络连通性 2023综合29 1小题测试连通性

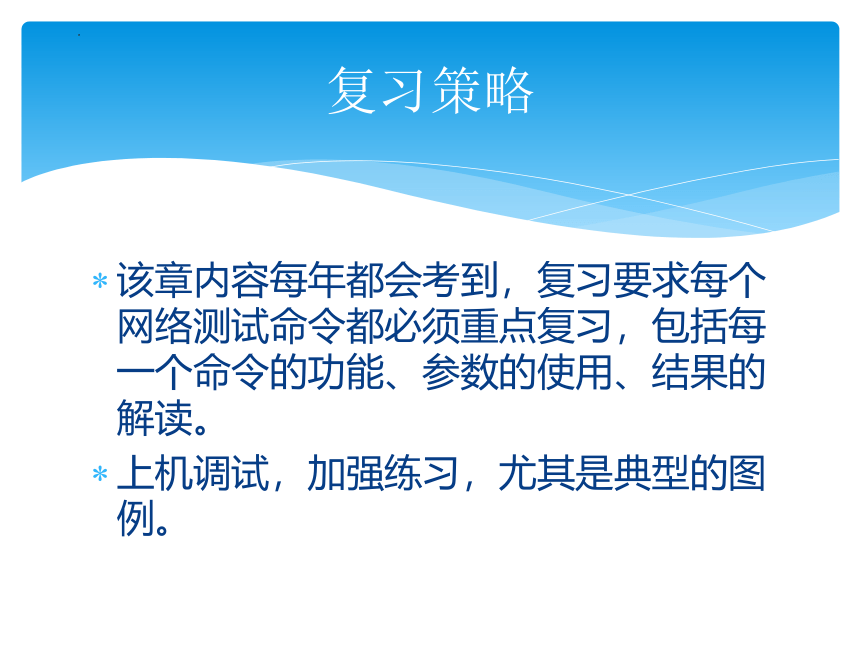

该章内容每年都会考到，复习要求每个网络测试命令都必须重点复习，包括每一个命令的功能、参数的使用、结果的解读。
上机调试，加强练习，尤其是典型的图例。
复习策略
1、ping命令

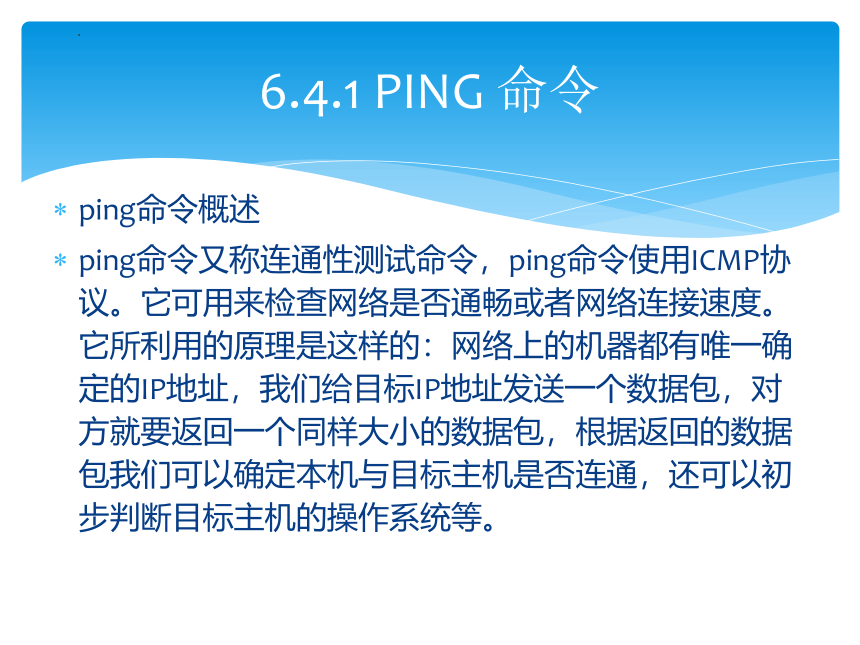

ping命令概述
ping命令又称连通性测试命令，ping命令使用ICMP协议。它可用来检查网络是否通畅或者网络连接速度。它所利用的原理是这样的：网络上的机器都有唯一确定的IP地址，我们给目标IP地址发送一个数据包，对方就要返回一个同样大小的数据包，根据返回的数据包我们可以确定本机与目标主机是否连通，还可以初步判断目标主机的操作系统等。
6.4.1 PING 命令
三、ping命令的返回结果

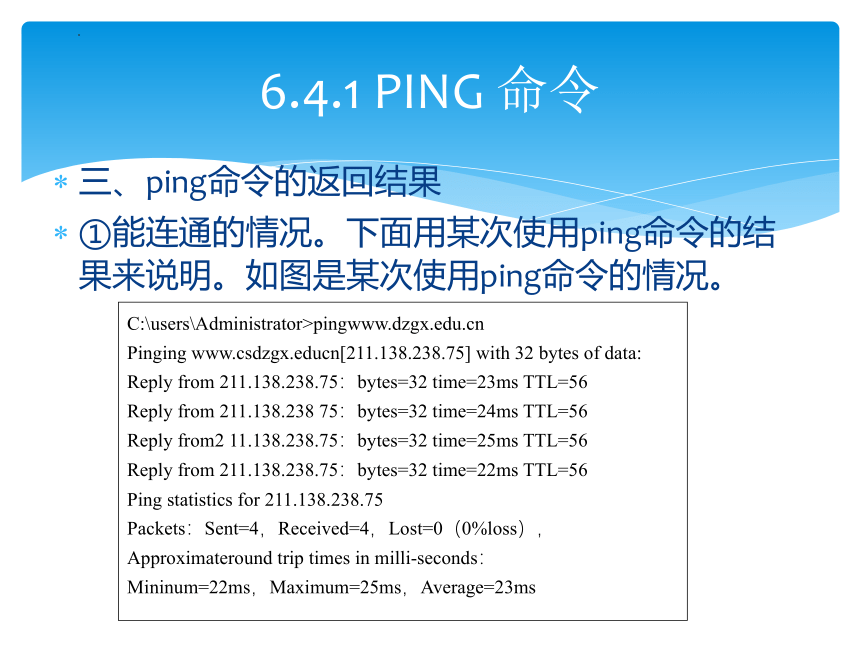

①能连通的情况。下面用某次使用ping命令的结果来说明。如图是某次使用ping命令的情况。
6.4.1 PING 命令
C:\users\Administrator>pingwww.dzgx.
Pinging www.csdzgx.educn[211.138.238.75] with 32 bytes of data:
Reply from 211.138.238.75：bytes=32 time=23ms TTL=56
Reply from 211.138.238 75：bytes=32 time=24ms TTL=56
Reply from2 11.138.238.75：bytes=32 time=25ms TTL=56
Reply from 211.138.238.75：bytes=32 time=22ms TTL=56
Ping statistics for 211.138.238.75
Packets：Sent=4，Received=4，Lost=0（0%loss），
Approximateround trip times in milli-seconds：
Mininum=22ms，Maximum=25ms，Average=23ms

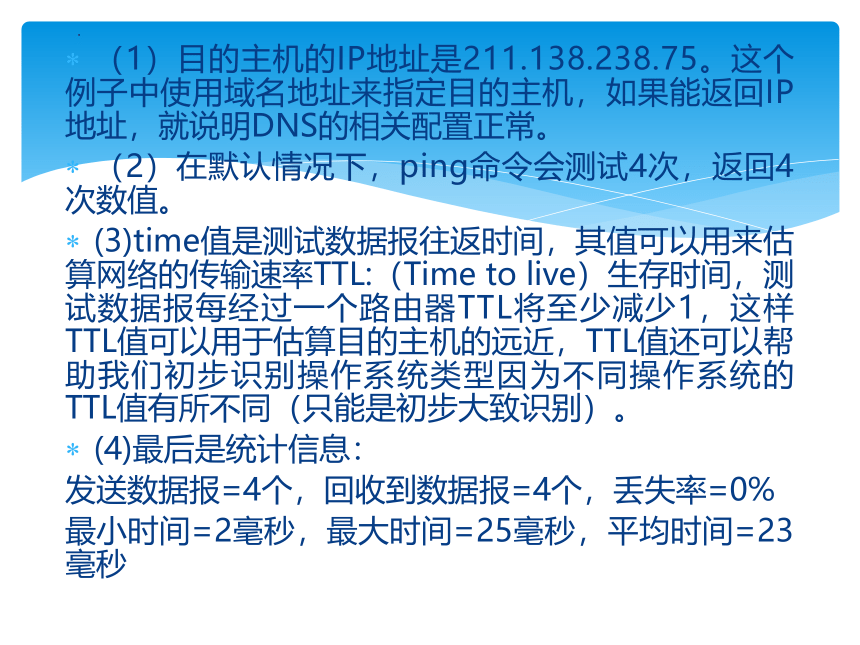

（1）目的主机的IP地址是211.138.238.75。这个例子中使用域名地址来指定目的主机，如果能返回IP地址，就说明DNS的相关配置正常。
（2）在默认情况下，ping命令会测试4次，返回4次数值。
(3)time值是测试数据报往返时间，其值可以用来估算网络的传输速率TTL:（Time to live）生存时间，测试数据报每经过一个路由器TTL将至少减少1，这样TTL值可以用于估算目的主机的远近，TTL值还可以帮助我们初步识别操作系统类型因为不同操作系统的TTL值有所不同（只能是初步大致识别）。
(4)最后是统计信息：
发送数据报=4个，回收到数据报=4个，丢失率=0%
最小时间=2毫秒，最大时间=25毫秒，平均时间=23毫秒
三、ping命令的返回结果
②常见几种不能连通的返回信息

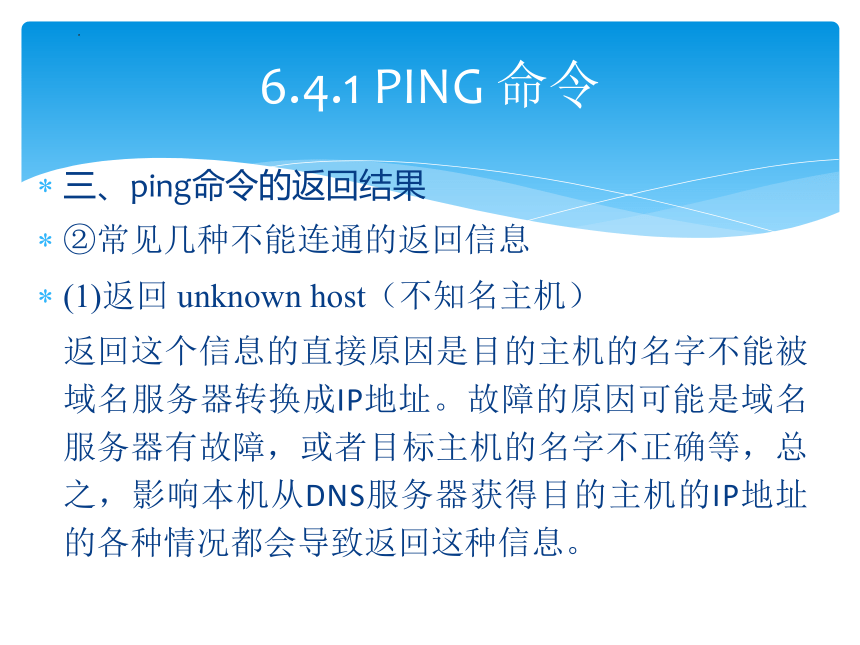

(1)返回 unknown host（不知名主机）
返回这个信息的直接原因是目的主机的名字不能被域名服务器转换成IP地址。故障的原因可能是域名服务器有故障，或者目标主机的名字不正确等，总之，影响本机从DNS服务器获得目的主机的IP地址的各种情况都会导致返回这种信息。
6.4.1 PING 命令
三、ping命令的返回结果
②常见几种不能连通的返回信息
(2)返回Destination Host Unreachable（目标主机不可到达）
出现此错误信息的直接原因是路由器的路由表中没有到达目的主机的路由，实际原因需要具体分析。
6.4.1 PING 命令
三、ping命令的返回结果
②常见几种不能连通的返回信息
(3)返回Request time out（请求超时）
表示在规定时间内因某种原因没有返回ping命令的应答，这个时间间隔叫超时间隔Windows系统的超时间隔是4000毫秒（4秒），返回 Request time out的可能原因有：对方的计算机没有运行；网络线路不通；防火墙等的阻挡等。
6.4.1 PING 命令
三、ping命令的返回结果
“destination host unreachable”和“time out”的区别：
如果所经过的路由器的路由表中具有到达目标的路由，而目标因为其他原因不可到达，这时候会出现“time out”，如果路由表中连到达目标的路由都没有，那就会出现“destination host unreachable”。
6.4.1 PING 命令
四、ping命令的基本应用
一般情况下，用户可以通过使用一系列ping命令来查找问题出在什么地方，或检验网络运行的情况。
下面就给出一个典型的检测次序及对应的可能故障：
6.4.1 PING 命令
四、ping命令的基本应用
① ping 127.0.0.1
如果测试成功，表明网卡、TCP/IP协议的安装、IP地址、子网掩码的设置正常。如果测试不成功，就表示TCP/IP的安装或设置存在有问题。
6.4.1 PING 命令
四、ping命令的基本应用
② ping 本机IP地址
如果测试不成功，则表示本地配置或安装存在问题，应当对网络设备和通讯介质进行测试、检查并排除。
6.4.1 PING 命令
四、ping命令的基本应用
③ ping局域网内其他IP
如果测试成功，表明本地网络中的网卡和载体运行正确。但如果收到0个回送应答，那么表示子网掩码不正确或网卡配置错误或电缆系统有问题。
6.4.1 PING 命令
四、ping命令的基本应用
④ ping 网关IP
这个命令如果应答正确，表示局域网中的网关路由器正在运行并能够做出应答。
6.4.1 PING 命令
四、ping命令的基本应用
⑤ ping 远程IP
如果收到正确应答，表示成功的使用了缺省网关。对于拨号上网用户则表示能够成功的访问Internet。
如果上面所列出的所有ping命令都能正常运行，那么计算机进行本地和远程通信基本上就没有问题了。
6.4.1 PING 命令
四、ping命令的基本应用
⑤ ping 远程IP
如果收到正确应答，表示成功的使用了缺省网关。对于拨号上网用户则表示能够成功的访问Internet。
如果上面所列出的所有ping命令都能正常运行，那么计算机进行本地和远程通信基本上就没有问题了。
6.4.1 PING 命令
四、ping命令的基本应用
⑤ ping 远程IP
如果收到正确应答，表示成功的使用了缺省网关。对于拨号上网用户则表示能够成功的访问Internet。
如果上面所列出的所有ping命令都能正常运行，那么计算机进行本地和远程通信基本上就没有问题了。
6.4.1 PING 命令
五、ping命令的常用参数选项
ping IP -t：连续对IP地址执行ping命令，直到被用户以Ctrl+C中断。
ping IP -l 2000：指定ping命令中的特定数据长度（此处为2000字节），而不是缺省的32字节。
ping IP -n 20：执行特定次数（此处是20）的ping命令。
6.4.1 PING 命令
27.小李正在做网络连通性测试，测试结果如图5所示，请根据图5所示信息回答问题。
高考真题
2018年
C:\Users\Administrater> ①

正在 Ping 192.168.43.1 具有32字节的数据：
来自 192.168.43.1 的回复：字节=32 时间=3ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=3ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=1ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=113ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=3ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=123ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=10ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=2ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=129ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=4ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=121ms TTL=64
来自 192.168.43.1 的回复：字节=32 时间=2ms TTL=64
（1）通过运行 ① 命令，可以连续发送测试连通性的数据包。
A. ping-a 192.168.43.1 B. ping-t 192.168.43.1
C. ping-f 192.168.43.1 D. ping 192.168.43.1
（2）如果需要停止发送数据包，可以 ② 。
A.按Ctrl+C键 B. 按Ctrl+V键 C. 按Ctrl+S键 D. 按Ctrl+Z键
（3）图5所示结果表明：本机与目标主机（192.168.43.1） ③ 。
A.连通 B.不连通 C.不一定连通
36.某公司根据业务需求,计划在公司局域网中部署DNS等服务器,网络拓扑结构如图10所示。
高考真题
2021年
(7)配置好DNS服务器后,可以在DNS客户端进行域名解析测试的命令是 ⑦ 和 ⑧ 。
36.某公司因业务需求，计划在公司局域网中部署DCHP、 WEB等服务器，使局域网中的计算机通过DHCP服务器获得正确的IP地址信息，并能访问Internet, 网络拓扑结构如图9所示，在Windows Server 2012系统中，DCHP 服务器的配置情况如图10所示。
高考真题
2022年
(4)网络配置完成后，测试网络是否连通的命令是
A. Netstat B. ping C. nslookup D. ipconfig
29.某公司局域网的网络拓扑结构如图8所示。其中PCA的IP地址设置为192.168.15.32，子网掩码设置为255.255.255.128。PC1的IP地址设置为192.168.15.158，子网掩码设置为255.255.255.192。
高考真题
2023年
（1）测试PC1客户机和PCA客户机之间连通性的命令是 ①
A.Ipconfig B.ping C.netstat D.nbtstat
完成配套习题P156-158
上机操作验证PING命令的5种使用方法。
