第三章
下装的工业制板与推板
Here your title
Here your title
目录
CONTENT
裙装的工业制板与推板
裤装的工业制板与推板
3.1
3.2
裙装的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
3.1
第一节　裙装的工业制板与推板
一、筒裙的款式说明
筒裙是一种常见的裙子款式，如图 3-1 所示。筒裙属于四开身结构，不分年龄穿着，为满足运动的需求， 可根据裙长长度在后中心处加入开衩。外绱腰头，前、后片的左右各设两个省道，后片中心处装拉链。
任务一

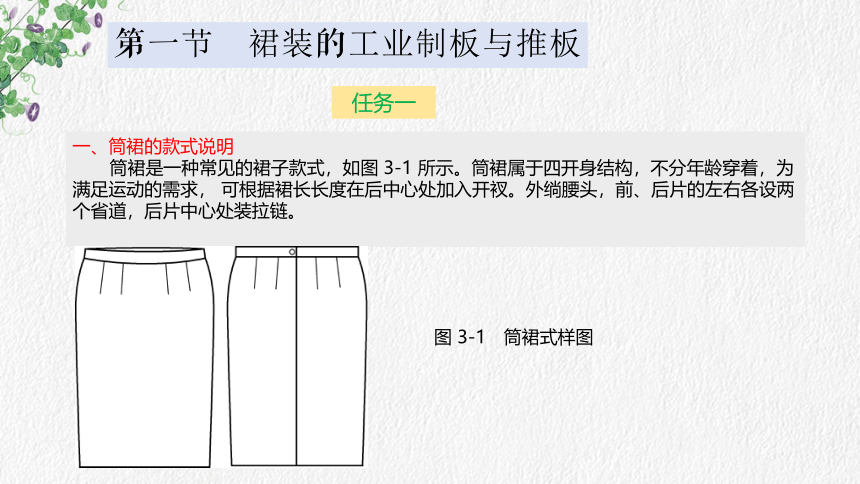

图 3-1　筒裙式样图
第一节　裙装的工业制板与推板

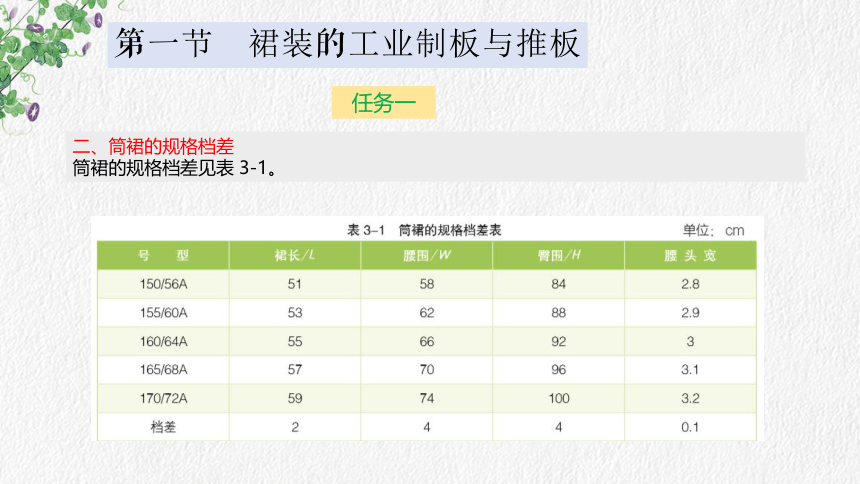

二、筒裙的规格档差
筒裙的规格档差见表 3-1。
任务一
第一节　裙装的工业制板与推板
三、筒裙的基准样板(160/64A)
（一）筒裙前片的制板
（1）上平线。
（2）前中心线。
（3）下平线距上平线距离为 L- 腰头宽 =55-3=52 cm。
（4）臀围高为 H/6+2= 1 7.3 cm。
（5）臀围宽为 H/4+1=24 cm。
（6）腰围宽为 W/4+1+ 省道宽 =22.5 cm。
（7）腰侧缝起翘 0.7 cm。
（8）腰口弧线。
（9）下摆向内进 1 cm。
（10）侧缝弧线。
（11）将腰口弧线三等分，三等分点设省道长分别为 9 cm、9 cm。
（12）标注纱向线、名称和号型。
任务一
第一节　裙装的工业制板与推板
（二）筒裙后片的制板
（1）上平线。
（2）后中心线。
（3）下平线为 L- 腰头宽 =52 cm。
（4）臀围线为 H/6+2=17.3 cm。
（5）臀围宽为 H/4-1=22 cm。
（6）腰围宽为 W/4-1+ 省 =20.5 cm。
（7）腰侧缝起翘 0.7 cm。
（8）后中心线与上平线交点向下移 1 cm。
（9）腰口弧线。
（10）下摆向内进 1 cm。
（11）侧缝弧线。
（12）将腰口弧线三等分，三等分点设省道长分别为 10 cm、11 cm。
任务一
第一节　裙装的工业制板与推板
（13）后开衩长 15 cm，宽 3.5 cm。
（14）拉链止点，臀围线向上 1 cm。
（15）标注纱向线、名称和号型。
（三）筒裙裙腰的制板
（1）腰围 W=70 cm。
（2）腰宽 3 cm。
（3）搭合宽 2.5 cm。
（4）标注纱向线、名称和号型，完成筒裙的制板，如图 3-2 所示。
任务一
第一节　裙装的工业制板与推板
任务一
图 3-2　筒裙的制板
第一节　裙装的工业制板与推板
四、筒裙的推板说明
（一）确定基准线
1.前片 X 轴为臀围线，Y 轴为前中心线。
2. 后片 X 轴为臀围线，Y 轴为后中心线。
3. 腰头 X 轴为下平线，Y 轴为左腰端。
（二）计算放码量
1.筒裙前片的推板
（1）A 点：X 轴不变； Y 轴为臀围档差 ÷ 6=0.67 cm。
（2）B 点：X 轴为腰围档差 ÷ 4=1 cm ； Y 轴为臀围档差 ÷ 6=0.67 cm。
（3）C 点：X 轴不变；Y 轴不变。
（4）D 点：X 轴为臀围档差 ÷ 4=1 cm ； Y 轴不变。
任务一
第一节　裙装的工业制板与推板
（5）E 点：X 轴不变；
Y 轴为裙长档差 - 臀围档差 ÷ 6=1.33 cm。
（6）F 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴为 LH /6=1.33 cm。
（7）G1、G2、G3 点：X 轴为腰围档差 ÷ 12=0.33 cm ；
Y 轴为臀围档差 ÷ 6=0.67 cm。
（8）H1、H2、H3 点：X 轴为腰围档差 ÷ 6=0.67 cm ；
Y 轴为臀围档差 ÷ 6=0.67 cm。 筒裙前片推板的放码点如图 3-3 所示。
任务一
第一节　裙装的工业制板与推板
任务一
图 3-3　筒裙前片推板的放码点
第一节　裙装的工业制板与推板
2. 筒裙后片的推板
（1）A 点：X 轴不变；
Y 轴为臀围档差 ÷ 6=0.67 cm。
（2）B 点：X 轴为腰围档差 ÷ 4=1 cm ；
Y 轴为臀围档差 ÷ 6=0.67 cm。
（3）C 点：X 轴不变；
Y 轴不变。
（4）D 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴不变。
（5）E 点：X 轴不变；
Y 轴为裙长档差 - 臀围档差 ÷ 6=1.33 cm。
（6）F 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴为裙长档差 - 臀围档差 ÷ 6=1.33 cm
任务一
第一节　裙装的工业制板与推板
（7）G1、G2、G3 点：X 轴为腰围档差 ÷ 12=0.33 cm ；
Y 轴为臀围档差 ÷ 6=0.67 cm。
（8）H1、H2、H3 点：X 轴为腰围档差 ÷ 6=0.67 cm ；
Y 轴为臀围档差 ÷ 6=0.67 cm。 筒裙后片推板的放码点如图 3-4 所示。
任务一
图 3-4　筒裙后片推板的放码点
第一节　裙装的工业制板与推板
3. 筒裙裙腰的推板
（1）A 点：X 轴不变；
Y 轴为腰头宽档差 0.1 cm。
（2）B 点：X 轴为腰围档差 4 cm ；
Y 轴为腰头宽档差 0.1 cm。
（3）C 点：X 轴为腰围档差 4 cm ；
Y 轴不变。
筒裙裙腰推板的放码点如图 3-5 所示。
任务一
图 3-5　筒裙裙腰推板的放码点
第一节　裙装的工业制板与推板
五、筒裙的系列样板
筒裙系列样板图如图 3-6 所示，系列样板最上方号型为 150/56A。
任务一
图 3-6　筒裙系列样板
