第三章
下装的工业制板与推板
目录
CONTENT
裙装的工业制板与推板
裤装的工业制板与推板
3.1
3.2
裤装的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
3.2
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板

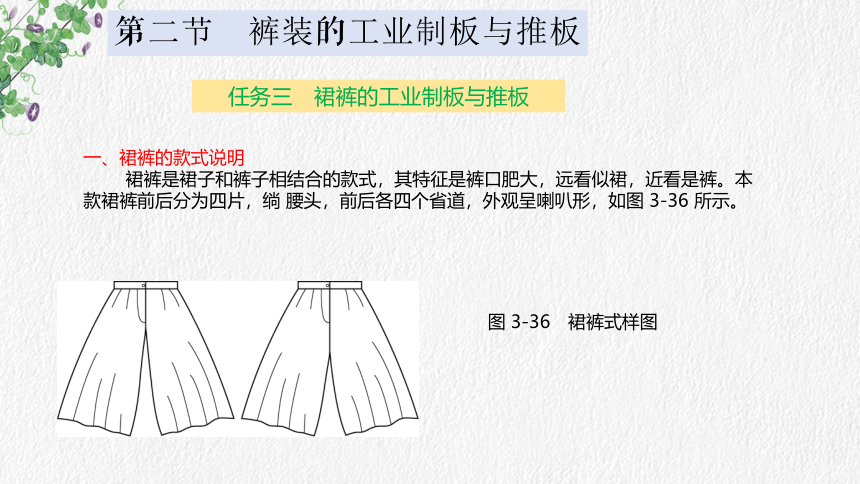

一、裙裤的款式说明
裙裤是裙子和裤子相结合的款式，其特征是裤口肥大，远看似裙，近看是裤。本款裙裤前后分为四片，绱 腰头，前后各四个省道，外观呈喇叭形，如图 3-36 所示。
图 3-36　裙裤式样图
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板

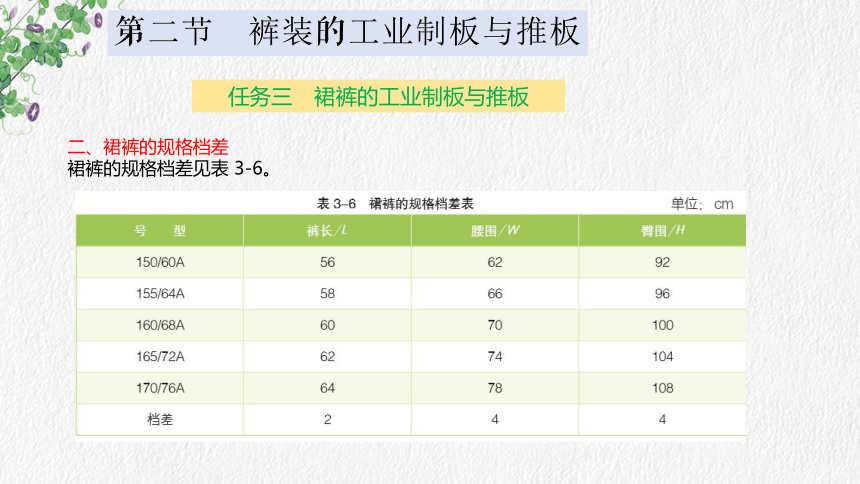

二、裙裤的规格档差
裙裤的规格档差见表 3-6。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板

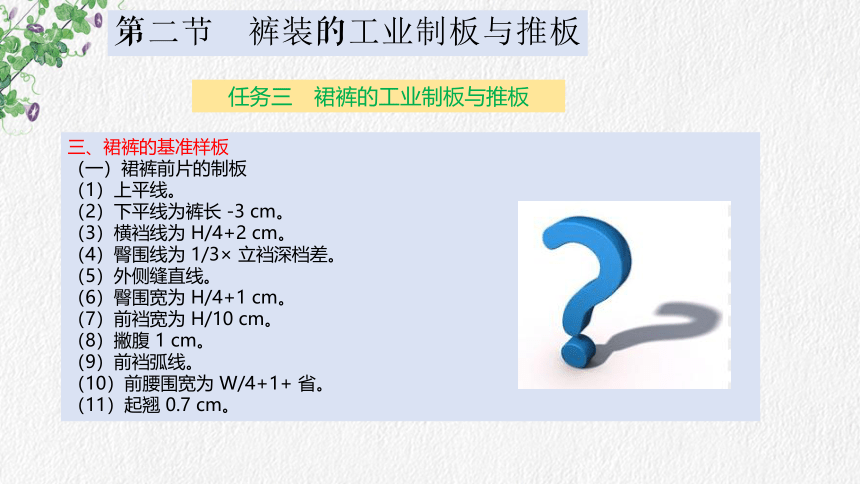

三、裙裤的基准样板
（一）裙裤前片的制板
（1）上平线。
（2）下平线为裤长 -3 cm。
（3）横裆线为 H/4+2 cm。
（4）臀围线为 1/3× 立裆深档差。
（5）外侧缝直线。
（6）臀围宽为 H/4+1 cm。
（7）前裆宽为 H/10 cm。
（8）撇腹 1 cm。
（9）前裆弧线。
（10）前腰围宽为 W/4+1+ 省。
（11）起翘 0.7 cm。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板

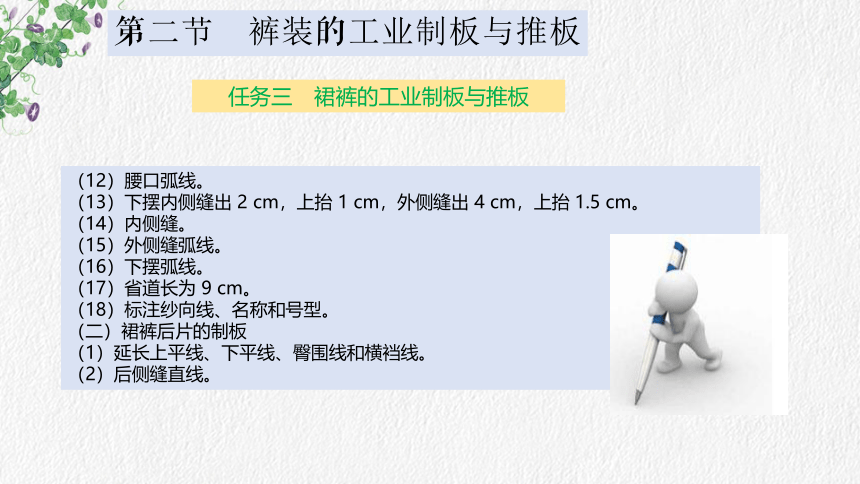

（12）腰口弧线。
（13）下摆内侧缝出 2 cm，上抬 1 cm，外侧缝出 4 cm，上抬 1.5 cm。
（14）内侧缝。
（15）外侧缝弧线。
（16）下摆弧线。
（17）省道长为 9 cm。
（18）标注纱向线、名称和号型。
（二）裙裤后片的制板
（1）延长上平线、下平线、臀围线和横裆线。
（2）后侧缝直线。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板

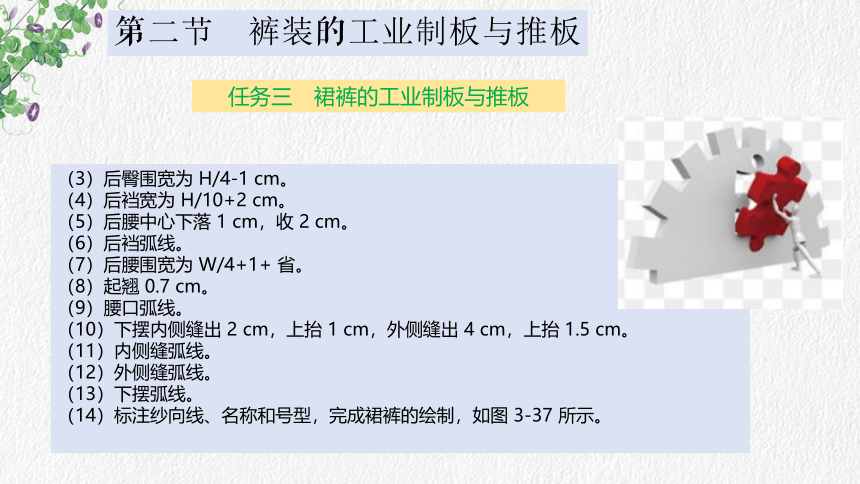

（3）后臀围宽为 H/4-1 cm。
（4）后裆宽为 H/10+2 cm。
（5）后腰中心下落 1 cm，收 2 cm。
（6）后裆弧线。
（7）后腰围宽为 W/4+1+ 省。
（8）起翘 0.7 cm。
（9）腰口弧线。
（10）下摆内侧缝出 2 cm，上抬 1 cm，外侧缝出 4 cm，上抬 1.5 cm。
（11）内侧缝弧线。
（12）外侧缝弧线。
（13）下摆弧线。
（14）标注纱向线、名称和号型，完成裙裤的绘制，如图 3-37 所示。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板

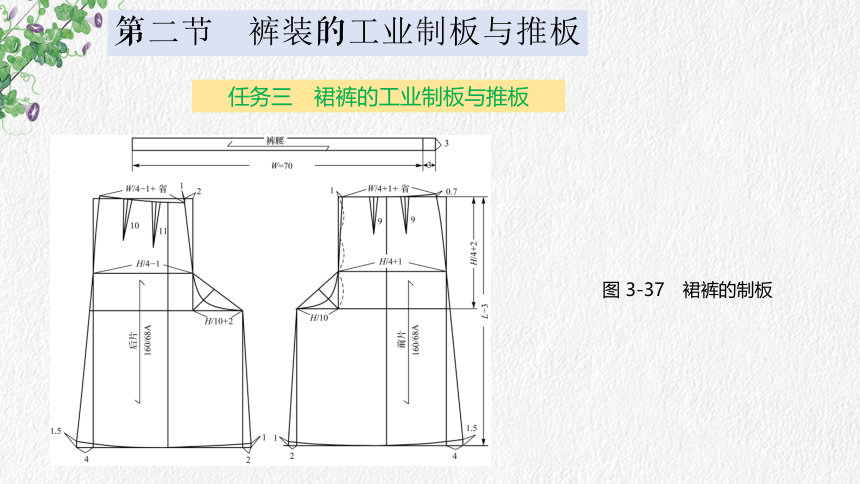

图 3-37　裙裤的制板
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
四、裙裤的推板说明
（一）确定基准线
1.前片 X 轴为横裆线，Y 轴为裤中线。
2. 后片 X 轴为横裆线，Y 轴为裤中线。
3. 腰头 X 轴为下平线，Y 轴为腰前中心线。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
（二）计算放码量
裙裤前片的推板
（1）A 点：X 轴为腰围档差 ÷ 8+0.2=0.5+0.2=0.7 cm ；
Y 轴为臀围档差 ÷ 4=1 cm。
（2）A1 点：X 轴为腰围档差 ÷ 8-0.2=0.5-0.2=0.3 cm ；
Y 轴为臀围档差 ÷ 4=1 cm。
（3）B 点：X 轴为臀围档差 ÷ 8+0.2=0.5+0.2=0.7 cm ；
Y 轴为 1/3× 立裆深档差 =0.33 cm。
（4）B1 点：X 轴为臀围档差 ÷ 8-0.2=0.5-0.2=0.3 cm ；
Y 轴为 1/3× 立裆深档差 =0.33 cm。
（5）C、C1 点：X 轴为 ( 臀围档差 ÷ 4+ 臀围档差 ÷ 10)÷ 2=0.7 cm ；
Y 轴不变。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
（6）D、D1 点：X 轴为 ( 臀围档差 ÷ 4+ 臀围档差 ÷ 10)÷ 2=0.7 cm ；
Y 轴为裤长档差 - 立裆深档差 =2-1=1 cm。
（7）E 点：X 轴不变；
Y 轴为 2/3×( 臀围档差 ÷ 4)=0.66 cm。
（8）E1、E2 点：X 轴不变；
Y 轴为臀围档差 ÷ 4=1 cm。
（9）F 点：X 轴为（腰围档差 ÷ 8+0.2）÷ 2=0.35 cm ；
Y 轴为 2/3×( 臀围档差 ÷ 4)=0.66 cm。
（10）F1、F2 点：X 轴为（腰围档差 ÷ 8+0.2）÷ 2=0.35 cm ；
Y 轴为臀围档差 ÷ 4=1 cm。 裙裤前片推板的放码点如图 3-38 所示。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
2. 裙裤后片的推板
（1）A 点：X 轴为腰围档差 ÷ 8+0.3=0.5+0.3=0.8 cm ；
Y 轴为立裆深档差 = 臀围档差 ÷ 4=1 cm。
（2）A1 点：X 轴为腰围档差 ÷ 8-0.3=0.5-0.3=0.2 cm ；
Y 轴为立裆深档差 = 臀围档差 ÷ 4=1 cm。
（3）B 点：X 轴为臀围档差 ÷ 8+0.2=0.5+0.2=0.7 cm ；
Y 轴为 1/3× 立裆深档差 =0.33 cm。
（4）B1 点：X 轴为臀围档差 ÷ 8-0.2=0.5-0.2=0.3 cm ；
Y 轴为 1/3× 立裆深档差 =0.33 cm。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
图 3-38　裙裤前片推板的放码点
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
（5）C、C1 点：X 轴为 ( 臀围档差 ÷ 4+ 臀围档差 ÷ 10) ÷ 2=0.7 cm ；
Y 轴不变。
（6）D、D1 点：X 轴为 ( 臀围档差 ÷ 4+ 臀围档差 ÷ 10) ÷ 2=0.7 cm ；
Y 轴为裤长档差 - 立裆深档差 =2-1=1 cm。
（7）E 点：X 轴不变；
Y 轴为 ( 臀围档差 ÷ 4) ÷ 2=0.5 cm。
（8）E1、E2 点：X 轴不变；
Y 轴为臀围档差 ÷ 4=1 cm。
（9）F 点：X 轴为（腰围档差 ÷ 8+0.3）÷ 2=0.4 cm ；
Y 轴为 ( 臀围档差 ÷ 4) ÷ 2=0.5 cm。
（10）F1、F2 点：X 轴为（腰围档差 ÷ 8+0.3）÷ 2=0.4 cm ；
Y 轴为臀围档差 ÷ 4=1 cm。
裙裤后片推板的放码点如图 3-39 所示。
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
图 3-39　裙裤后片推板的放码点
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
3. 裙裤裤腰的推板
（1）A、B 点：X 轴为腰围档差；
Y 轴不变。
（2）C 点：X 轴不变；
Y 轴不变。
裙裤裤腰推板的放码点如图 3-40 所示。
图 3-40　裙裤裤腰推板的放码点
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
五、裙裤的系列样板
裙裤各部位的推板和系列样板图如图 3-41 ～图 3-44 所示。
图 3-41　裙裤前片的推板
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
图 3-42　裙裤后片的推板
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
图 3-43　裙裤裤腰的推板
第二节　裤装的工业制板与推板
任务三　裙裤的工业制板与推板
图 3-44　裙裤系列样板
思考与练习
熟练掌握裙装制板与推板的方法与规律，完成各种款式的裙装 1∶5 和 1∶1 工业制板与推板练习。
2. 熟练掌握裤装制板与推板的方法与规律，完成裤装的 1∶5 和 1∶1 工业制板与推板练习。
