第三章
下装的工业制板与推板
目录
CONTENT
裙装的工业制板与推板
裤装的工业制板与推板
3.1
3.2
裙装的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
3.1
第一节　裙装的工业制板与推板

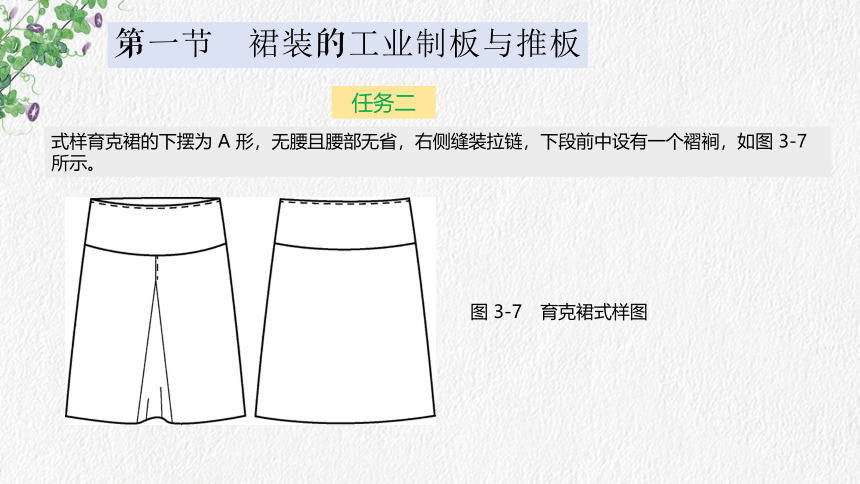

式样育克裙的下摆为 A 形，无腰且腰部无省，右侧缝装拉链，下段前中设有一个褶裥，如图 3-7 所示。
任务二
图 3-7　育克裙式样图
第一节　裙装的工业制板与推板

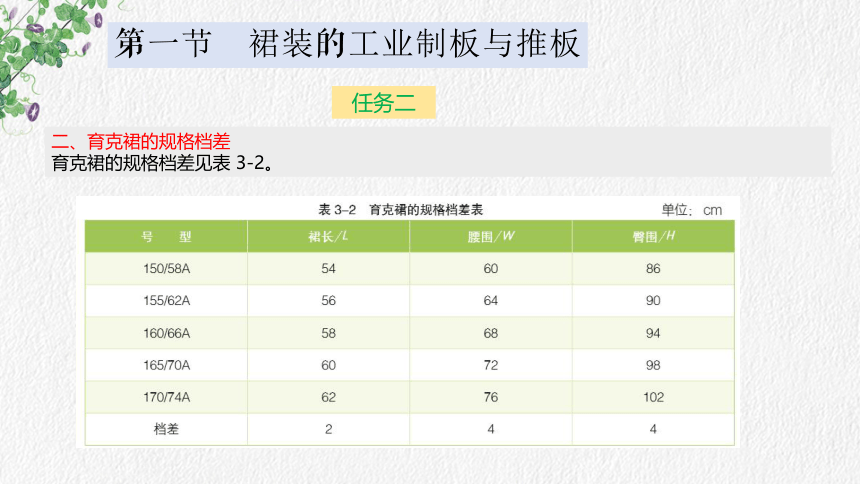

二、育克裙的规格档差
育克裙的规格档差见表 3-2。
任务二
第一节　裙装的工业制板与推板

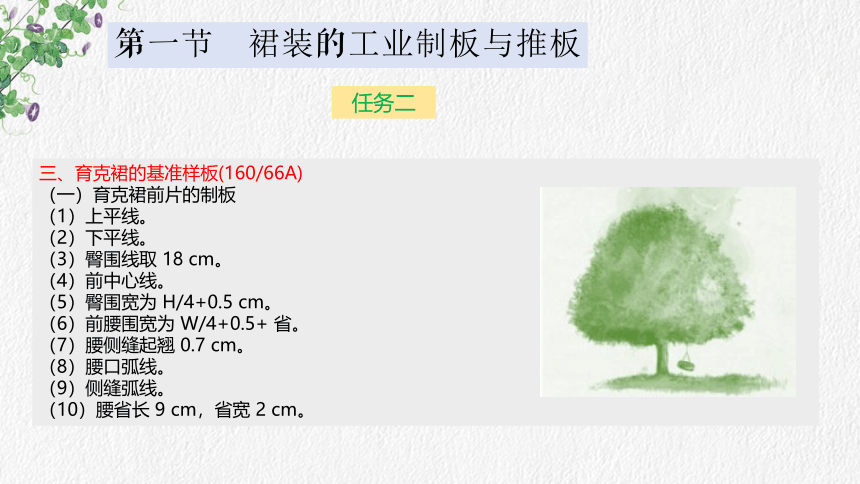

三、育克裙的基准样板(160/66A)
（一）育克裙前片的制板
（1）上平线。
（2）下平线。
（3）臀围线取 18 cm。
（4）前中心线。
（5）臀围宽为 H/4+0.5 cm。
（6）前腰围宽为 W/4+0.5+ 省。
（7）腰侧缝起翘 0.7 cm。
（8）腰口弧线。
（9）侧缝弧线。
（10）腰省长 9 cm，省宽 2 cm。
任务二
第一节　裙装的工业制板与推板

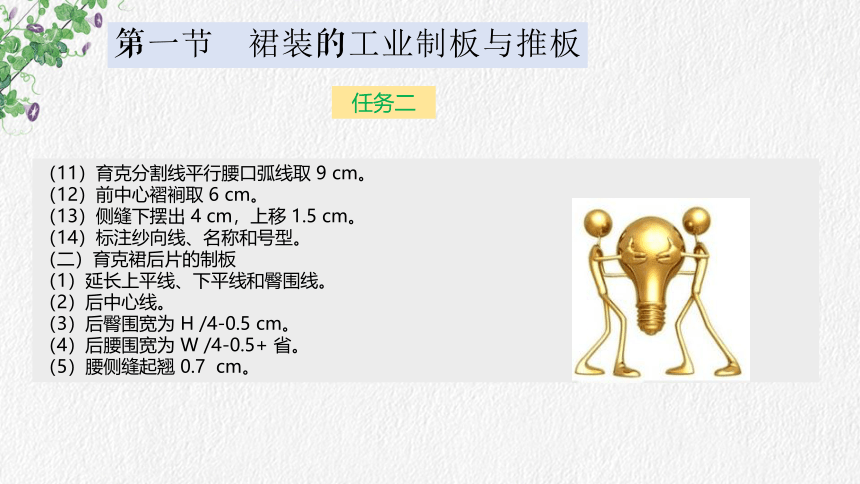

（11）育克分割线平行腰口弧线取 9 cm。
（12）前中心褶裥取 6 cm。
（13）侧缝下摆出 4 cm，上移 1.5 cm。
（14）标注纱向线、名称和号型。
（二）育克裙后片的制板
（1）延长上平线、下平线和臀围线。
（2）后中心线。
（3）后臀围宽为 H /4-0.5 cm。
（4）后腰围宽为 W /4-0.5+ 省。
（5）腰侧缝起翘 0.7 cm。
任务二
第一节　裙装的工业制板与推板

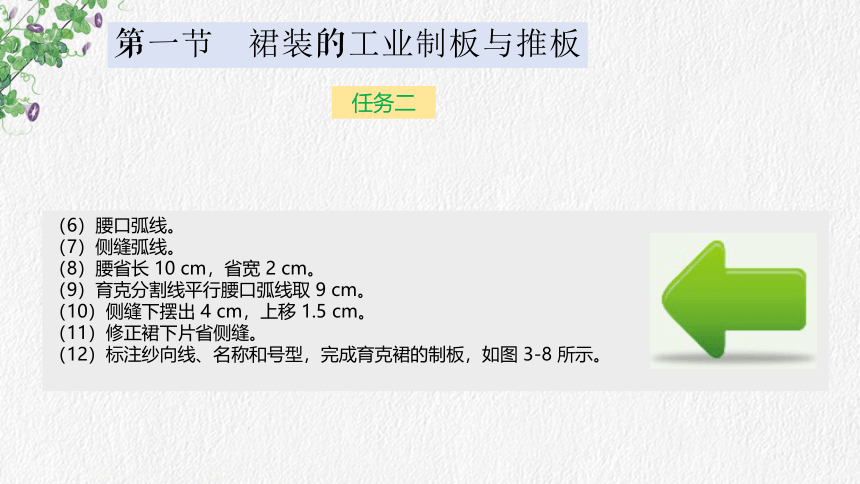

（6）腰口弧线。
（7）侧缝弧线。
（8）腰省长 10 cm，省宽 2 cm。
（9）育克分割线平行腰口弧线取 9 cm。
（10）侧缝下摆出 4 cm，上移 1.5 cm。
（11）修正裙下片省侧缝。
（12）标注纱向线、名称和号型，完成育克裙的制板，如图 3-8 所示。
任务二
第一节　裙装的工业制板与推板
任务二

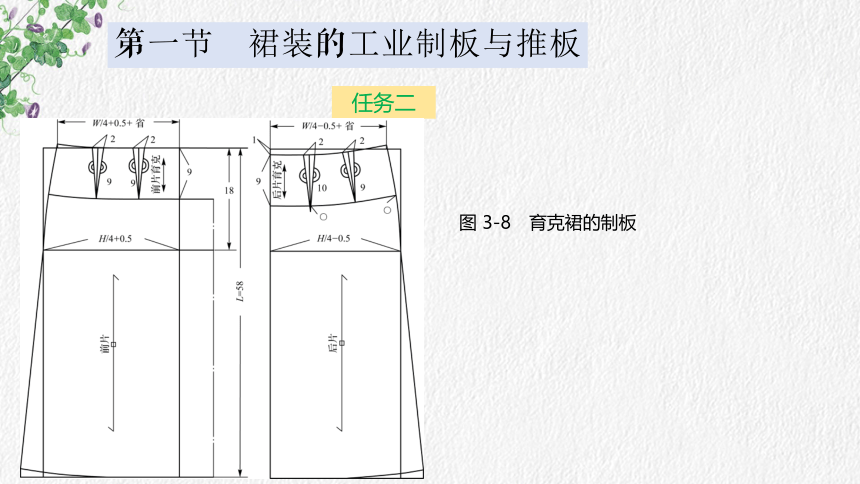

图 3-8　育克裙的制板
第一节　裙装的工业制板与推板
四、育克裙的推板说明
（一）确定基准线
1.前片 X 轴为臀围线，Y 轴为前中心线。
2. 后片 X 轴为臀围线，Y 轴为后中心线。
（二）计算放码量
育克裙前片的推板
（1）A 点：X 轴不变；
Y 轴为臀围档差 ÷ 6=0.67 cm。
（2）B 点：X 轴为腰围档差 ÷ 4=1 cm ；
Y 轴为臀围档差 ÷ 6=0.67 cm。
任务二
第一节　裙装的工业制板与推板
（3）C、C1、C2 点：X 轴不变； Y 轴为 ( 臀围档差 ÷ 6)÷ 2=0.34 cm。
（4）D、D1 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴为 ( 臀围档差 ÷ 6)÷ 2=0.34 cm。
（5）E 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴不变。
（6）E1 点 ：X 轴不变；
Y 轴不变。
（7）F 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴为裙长档差 - 臀围档差 ÷ 6=2-0.67=1.33 cm。
（8）F1 点：X 轴不变；
Y 轴为裙长档差 - 臀围档差 ÷ 6=2-0.67=1.33 cm。
育克裙前片推板的放码点如图 3-9 所示。
任务二
第一节　裙装的工业制板与推板
任务二
图 3-9　育克裙前片推板的放码点
第一节　裙装的工业制板与推板
2. 育克裙后片的推板
（1）A 点：X 轴不变；
Y 轴为臀围档差 ÷ 6=0.67 cm。
（2）B 点：X 轴为腰围档差 ÷ 4=1 cm ；
Y 轴臀围档差 ÷ 6=0.67 cm。
（3）C、C1 点：X 轴不变；
Y 轴为 ( 臀围档差 ÷ 6)÷ 2=0.34 cm。
（4）D、D1 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴为 ( 臀围档差 ÷ 6)÷ 2=0.34 cm。
（5）E 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴不变。
（6）F 点：X 轴为臀围档差 ÷ 4=1 cm ；
Y 轴为裙长档差 - 臀围档差 ÷ 6=2-0.67=1.33 cm。
（7）F1 点：X 轴不变； Y 轴为裙长档差 - 臀围档差 ÷ 6=2-0.67=1.33 cm。
育克裙后片推板的放码点如图 3-10 所示。
任务二
第一节　裙装的工业制板与推板
任务二
图 3-10　育克裙后片推板的放码点
第一节　裙装的工业制板与推板
五、育克裙的系列样板
育克裙系列样板图如图 3-11 所示，系列样板最上方号型为 150/58A。
任务二
图 3-11　育克裙系列样板
第一节　裙装的工业制板与推板
一、塔裙的款式说明
塔裙又称节裙，横向多片分割，外形如塔状。我们选的这款裙子横向分割三片，外绱腰头，右侧装拉链， 如图 3-12 所示。
二、塔裙的规格档差
塔裙的规格档差见表 3-3。
任务三 塔裙的工业制板与推板
图 3-12　塔裙式样图
第一节　裙装的工业制板与推板
任务三 塔裙的工业制板与推板
第一节　裙装的工业制板与推板
三、塔裙的基准样板(160/64A)
（一）塔裙裙片的制板
（1）上平线。
（2）中心线。
（3）下平线为 L-3 cm。
（4）分割线：裙上片为（L-3）/6 cm，裙中片为（L-3）/3 cm，裙下片为（L-3）/2 cm。
（5）腰围宽为 W/4+ 褶量（10 cm）。
（6）裙中片宽为腰围宽 ×2 cm。
（7）裙下片宽为腰围宽 ×3 cm。
（8）标注纱向线、名称和号型。
任务三 塔裙的工业制板与推板
第一节　裙装的工业制板与推板
（二）塔裙裙腰的制板
（1）腰围 W=68 cm。
（2）搭合 3 cm。
（3）腰围宽 3 cm。
（4）标注纱向线、名称和号型，如图 3-13 所示。
任务三 塔裙的工业制板与推板
图 3-13　塔裙的制板
第一节　裙装的工业制板与推板
四、塔裙的推板说明
（一）确定基准线
1.裙片 X 轴为下平线，Y 轴为前中心线。
2. 腰头 X 轴为下平线，Y 轴为前中心线。
（二）计算放码量
塔裙裙片的推板
（1）A 点：X 轴不变；
Y 轴为裙长档差 =2 cm。
（2）B 点：X 轴为腰围档差 ÷ 4=1 cm ；
Y 轴为裙长档差 =2 cm。
（3）C、E 点：X 轴不变；
Y 轴为裙长档差 - 裙长档差 ÷ 6=1.67 cm。
任务三 塔裙的工业制板与推板
第一节　裙装的工业制板与推板
（4）D 点：X 轴为腰围档差 ÷ 4=1 cm ；
Y 轴为裙长档差 - 裙长档差 ÷ 6=1.67 cm。
（5）F 点：X 轴为腰围档差 ÷ 2=2 cm ；
Y 轴为裙长档差 - 裙长档差 ÷ 6=1.67 cm。
（6）H、J 点：X 轴不变；
Y 轴为裙长档差 ÷ 2=1 cm。
（7）I 点：X 轴为腰围档差 ÷ 2=2 cm ；
Y 轴为裙长档差 ÷ 2=1 cm。
（8）K 点：X 轴为 3× 腰围档差 ÷ 4=3 cm ；
Y 轴为裙长档差 ÷ 2=1 cm。
（9）L 点：X 轴为 3× 腰围档差 ÷ 4=3 cm ；
Y 轴不变。 塔裙裙片推板的放码点如图 3-14 所示。
任务三 塔裙的工业制板与推板
第一节　裙装的工业制板与推板
任务三 塔裙的工业制板与推板
图 3-14　塔裙裙片推板的放码点
第一节　裙装的工业制板与推板
2. 塔裙裙腰的推板
（1）A、D 点：X 轴不变；
Y 轴不变。
（2）A、C 点：X 轴为腰围档差 =4 cm ；
Y 轴不变。 塔裙裙腰推板的放码点如图 3-15 所示。
任务三 塔裙的工业制板与推板
图 3-15　塔裙裙腰推板的放码点
第一节　裙装的工业制板与推板
五、塔裙的系列样板
塔裙系列样板图如图 3-16 所示，系列样板最上方号型为 150/56A。
任务三 塔裙的工业制板与推板
图 3-16　塔裙系列样板
