第四章
上装的工业制板与推板

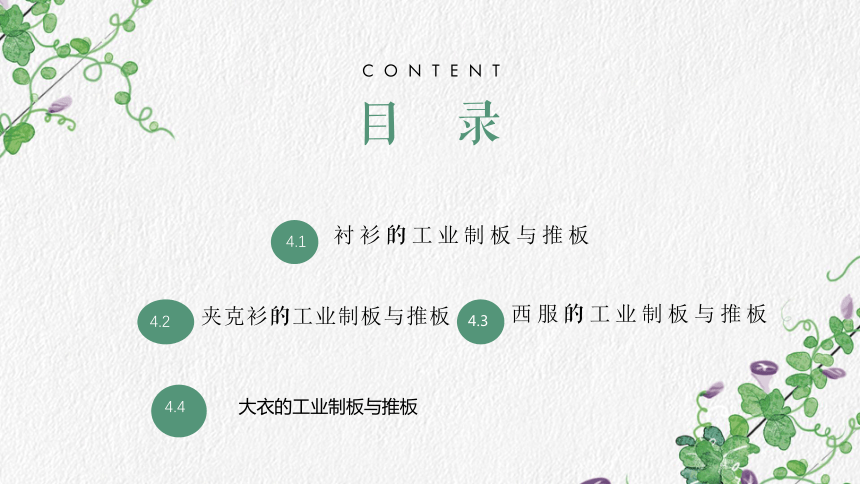

目录
CONTENT
衬衫的工业制板与推板
西服的工业制板与推板
夹克衫的工业制板与推板
444444444555666678944@44447444448749
4.1
4.2
4.3
4.4
大衣的工业制板与推板
夹克衫的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
4.2
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

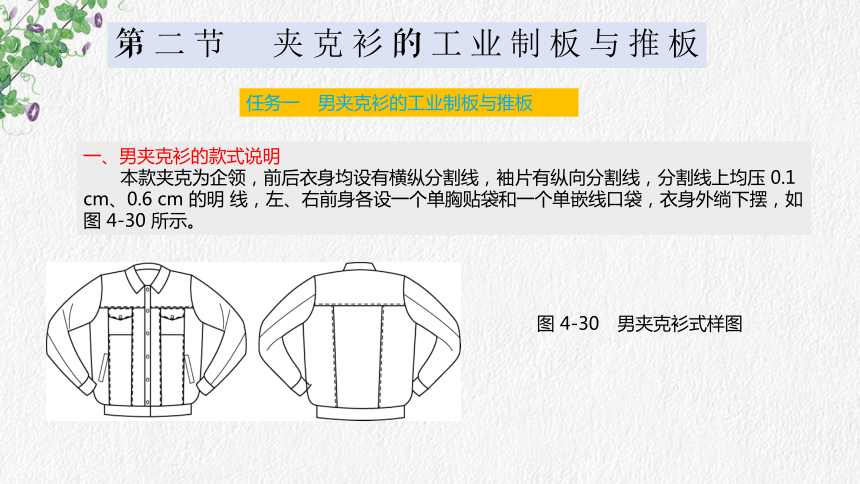

一、男夹克衫的款式说明
本款夹克为企领，前后衣身均设有横纵分割线，袖片有纵向分割线，分割线上均压 0.1 cm、0.6 cm 的明 线，左、右前身各设一个单胸贴袋和一个单嵌线口袋，衣身外绱下摆，如图 4-30 所示。
图 4-30　男夹克衫式样图
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

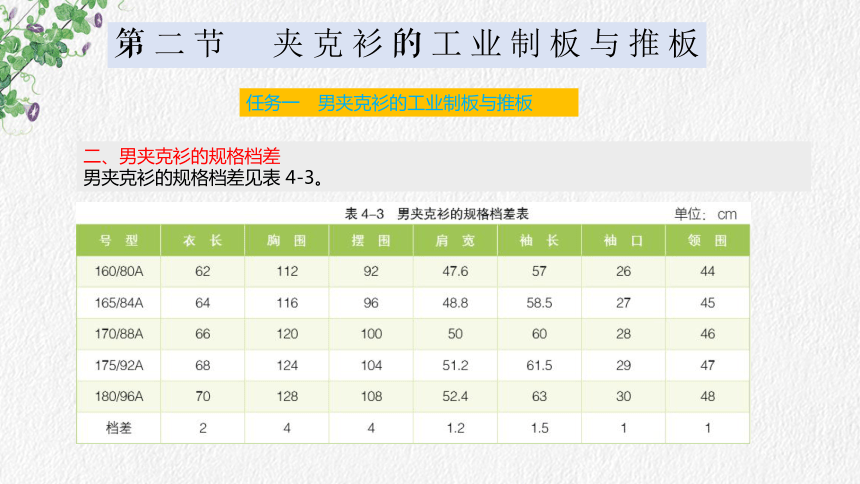

二、男夹克衫的规格档差
男夹克衫的规格档差见表 4-3。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

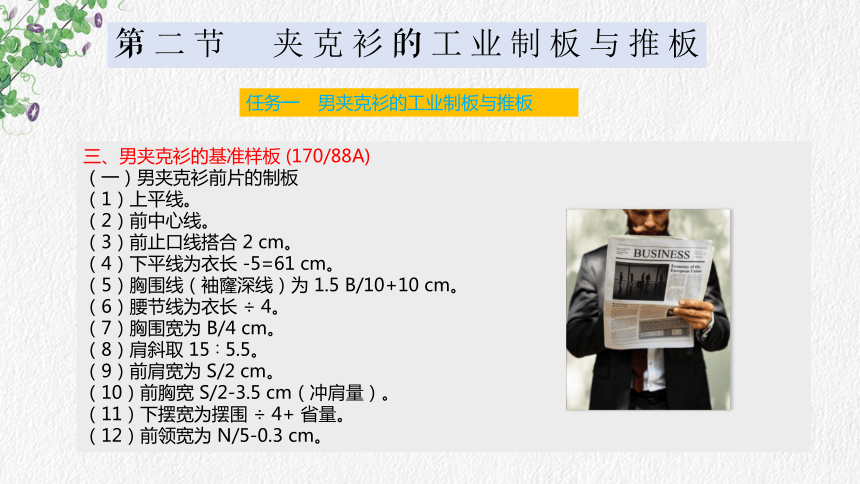

三、男夹克衫的基准样板 (170/88A)
（一）男夹克衫前片的制板
（1）上平线。
（2）前中心线。
（3）前止口线搭合 2 cm。
（4）下平线为衣长 -5=61 cm。
（5）胸围线（袖窿深线）为 1.5 B/10+10 cm。
（6）腰节线为衣长 ÷ 4。
（7）胸围宽为 B/4 cm。
（8）肩斜取 15∶5.5。
（9）前肩宽为 S/2 cm。
（10）前胸宽 S/2-3.5 cm（冲肩量）。
（11）下摆宽为摆围 ÷ 4+ 省量。
（12）前领宽为 N/5-0.3 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

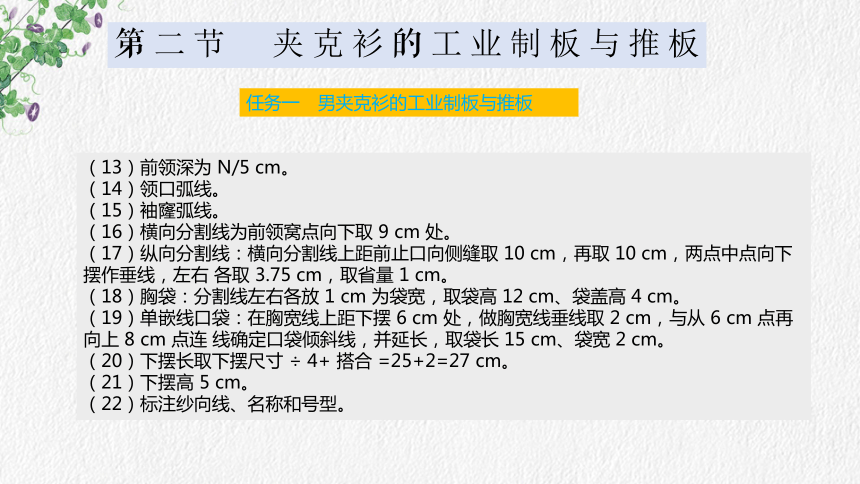

（13）前领深为 N/5 cm。
（14）领口弧线。
（15）袖窿弧线。
（16）横向分割线为前领窝点向下取 9 cm 处。
（17）纵向分割线：横向分割线上距前止口向侧缝取 10 cm，再取 10 cm，两点中点向下摆作垂线，左右 各取 3.75 cm，取省量 1 cm。
（18）胸袋：分割线左右各放 1 cm 为袋宽，取袋高 12 cm、袋盖高 4 cm。
（19）单嵌线口袋：在胸宽线上距下摆 6 cm 处，做胸宽线垂线取 2 cm，与从 6 cm 点再向上 8 cm 点连 线确定口袋倾斜线，并延长，取袋长 15 cm、袋宽 2 cm。
（20）下摆长取下摆尺寸 ÷ 4+ 搭合 =25+2=27 cm。
（21）下摆高 5 cm。
（22）标注纱向线、名称和号型。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

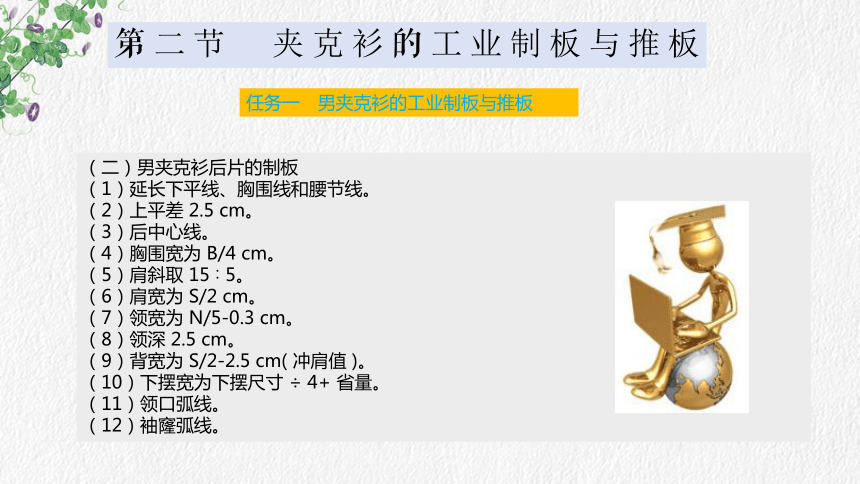

（二）男夹克衫后片的制板
（1）延长下平线、胸围线和腰节线。
（2）上平差 2.5 cm。
（3）后中心线。
（4）胸围宽为 B/4 cm。
（5）肩斜取 15∶5。
（6）肩宽为 S/2 cm。
（7）领宽为 N/5-0.3 cm。
（8）领深 2.5 cm。
（9）背宽为 S/2-2.5 cm( 冲肩值 )。
（10）下摆宽为下摆尺寸 ÷ 4+ 省量。
（11）领口弧线。
（12）袖窿弧线。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

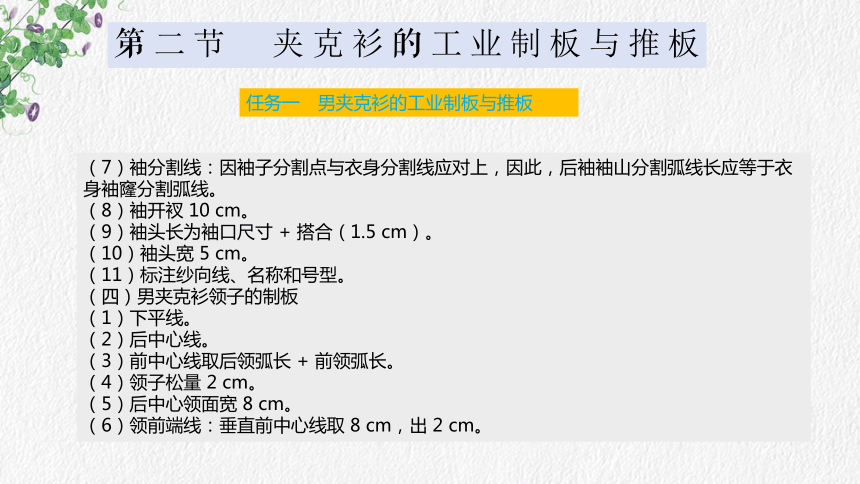

（7）袖分割线：因袖子分割点与衣身分割线应对上，因此，后袖袖山分割弧线长应等于衣身袖窿分割弧线。
（8）袖开衩 10 cm。
（9）袖头长为袖口尺寸 + 搭合（1.5 cm）。
（10）袖头宽 5 cm。
（11）标注纱向线、名称和号型。
（四）男夹克衫领子的制板
（1）下平线。
（2）后中心线。
（3）前中心线取后领弧长 + 前领弧长。
（4）领子松量 2 cm。
（5）后中心领面宽 8 cm。
（6）领前端线：垂直前中心线取 8 cm，出 2 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
（13）横向分割线为后领中心点向下取 14 cm。
（14）纵向分割线为下摆距后中心线取 11 cm，取省量 2 cm，横向分割线上距后中心线取 14 cm。
（15）下摆长为下摆尺寸 ÷ 4=25 cm。
（16）下摆高 5 cm。
（三）男夹克衫袖子的制板
（1）上平线。
（2）袖中线。
（3）下平线为袖长-5 cm。
（4）袖山深线取 16 cm。
（5）袖山顶线向袖山深线上斜量前袖窿弧长、后袖窿弧长。
（6）袖口宽为袖口尺寸 + 褶量。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

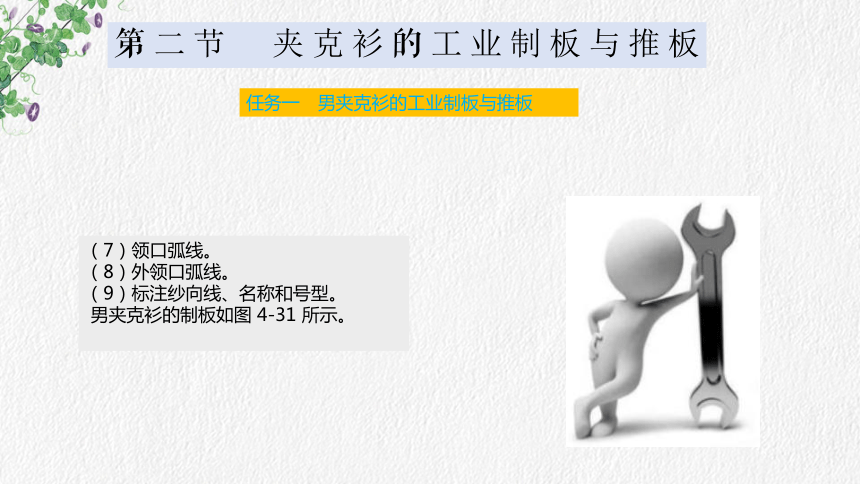

（7）领口弧线。
（8）外领口弧线。
（9）标注纱向线、名称和号型。
男夹克衫的制板如图 4-31 所示。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板

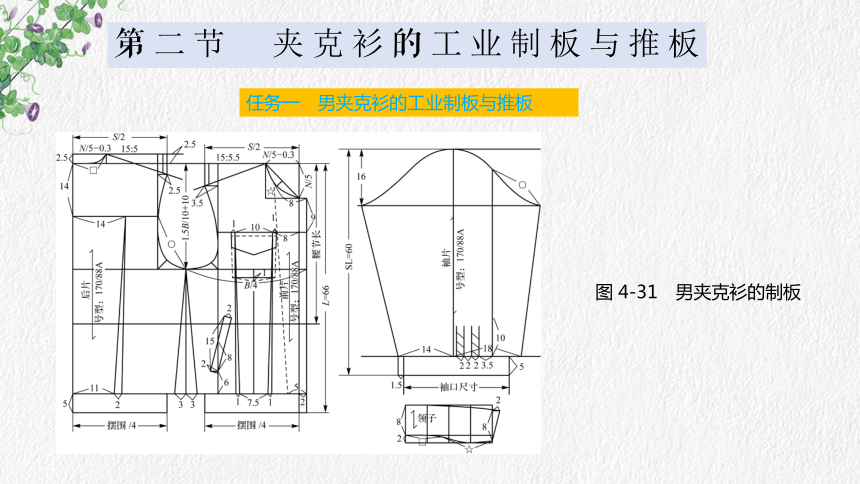

图 4-31　男夹克衫的制板
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
四、男夹克衫的推板说明
（一）确定基准线
1.前片 X 轴为胸围线，Y 轴为胸宽线。
2. 后片 X 轴为胸围线，Y 轴为后中心线。
3. 袖片 X 轴为袖山深线，Y 轴为袖中线。
4. 前片下摆 X 轴为下平线，Y 轴为前止口线。
5. 后片下摆 X 轴为下平线，Y 轴为后中心线。
6. 领子 X 轴为下平线，Y 轴为前领中心线。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
（二）计算放码量
男夹克衫前片的推板
（1）A 点：X 轴为肩宽档差 ÷ 2-领围档差 ÷ 5=0.6-0.2=0.4 cm ；
Y 轴为袖窿深档差 =1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 领围档差 ÷ 5=0.7-0.2=0.5 cm。
（3）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差 - 领围档差 ÷ 5=0.5 cm。
（5）D1、D7 点：X 轴不变；
Y 轴为袖窿深档差 - 领围档差 ÷ 5=0.5 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
（6）D2、D6 点：X 轴为 1/2×( 1.5× 胸围档差 ÷ 10)=0.3 cm ；
Y 轴为袖窿深档差 - 领围档差 ÷ 5=0.5 cm。
（7）D3、D4、D5 点：X 轴不变（在本款夹克中选择分割前中片的尺寸不变，因此 X 轴不进行缩放）；
Y 轴为袖窿深档差 - 领围档差 ÷ 5=0.5 cm。
（8）E、E4 点：X 轴为 1/2×(1.5× 胸围档差 ÷ 10)=0.3 cm ；
Y 轴不变。
（9）E1、E2、E3 点：X 轴不变；
Y 轴不变。
（10）E5 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
（11）F、F4 点：X 轴为 1/2× 胸宽档差 (1.5× 胸围档差 ÷ 10)=0.3 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（12）F1、F2、F3 点：X 轴不变；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（13）F5 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（14）G、G4 点：X 轴为 1/2× 胸宽档差 (1.5× 胸围档差 ÷ 10)=0.3 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（15）G1、G2、G3 点：X 轴不变；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
（16）G5 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（17）H 点：X 轴不变；
Y 轴同 F5 点，腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。 （18）H1 ：X 轴不变；
Y 轴为袋口长档差＝ 0.5 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
2. 男夹克衫前片下摆的推板
（1）A 点：X 轴不变；
Y 轴不变。
（2）B 点：X 轴为下摆档差 ÷ 4=1 cm ；
Y 轴不变。
（3）C 点：X 轴为下摆档差 ÷ 4=1 cm ；
Y 轴不变。
男夹克衫前片推板的放码点如图 4-32 所示。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
3. 男夹克衫后片的推板
（1）A 点：X 轴为领围档差 ÷ 5=0.2 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B 点：X 轴不变；
Y 轴为 1.5× 胸围档差 ÷ 10+0.05=0.65 cm。
（3）C 点：X 轴为肩宽档差 ÷ 2=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D、D2 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（5）D1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
图 4-32　男夹克衫前片推板的放码点
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
（6）D3、D4 点：X 轴不变（在本款夹克中选择分割后中片的尺寸不变，因此 X 轴不进行缩放）；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（7）D5 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（8）E、E1 点： X 轴不变（在本款夹克中选择分割后中片的尺寸不变，因此 X 轴不进行缩放）；
Y 轴不变。
（9）E2 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴不变。
（10）F、F1、F2 点：X 轴不变；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
（11）F3 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（12）G、G1、G2 点：X 轴不变；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（13）G3 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
4. 男夹克衫后片下摆的推板
（1）A 点：X 轴不变；
Y 轴不变。
（2）B 点：X 轴为下摆档差 ÷ 4=1 cm ；
Y 轴不变。
（3）C 点：X 轴为下摆档差 ÷ 4=1 cm ；
Y 轴不变。
男夹克衫后片推板的放码点如图 4-33 所示。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
图 4-33　 男夹克衫后片推板的放码点
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
5. 男夹克衫袖片的推板
（1）A 点：X 轴不变；
Y 轴为胸围档差 ÷ 10=0.4 cm。
（2）B、B1 点：X 轴不变；
Y 轴为胸围档差 ÷ 20=0.2 cm。
（3）C、C1 点：X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴不变。
（4）D、D1 点：X 轴为 1/2× 袖口档差 =0.5 cm ；
Y轴为袖长档差-袖山深档差(胸围档差÷ 10)=1.5-0.4=1.1 cm。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
6. 男夹克衫袖头的推板
（1）A 点：X 轴不变；
Y 轴不变。
（2）B 点：X 轴为袖口档差 =1 cm ；
Y 轴不变。
（3）C 点：X 轴为袖口档差 =1 cm ；
Y 轴不变。
男夹克衫袖子推板的放码点如图 4-34 所示。
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
图 4-34　男夹克衫袖子推板的放码点
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
7. 男夹克衫领子的推板
领后中心线缩放量为领围档差 ÷ 2=0.5 cm。
男夹克衫领子推板的放码点如图 4-35 所示。
图 4-35　男夹克衫领子推板的放码点
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
五、男夹克衫的系列样板
男夹克衫各部位的推板及系列样板图如图 4-36 ～图 4-40 所示。
图 4-36　 男夹克衫前片的推板
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
图 4-37　男夹克衫后片的推板
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
图 4-38　男夹克衫袖子的推板
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
图 4-39　男夹克衫领子的推板
第二节　夹克衫的工业制板与推板
任务一　男夹克衫的工业制板与推板
图 4-40　男夹克衫系列样板
