FRESH TEMPLATE
第四章
上装的工业制板与推板
目录
CONTENT
衬衫的工业制板与推板
西服的工业制板与推板
夹克衫的工业制板与推板
444444444555666678944@44447444448749
4.1
4.2
4.3
4.4
大衣的工业制板与推板
西服的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
4.3
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

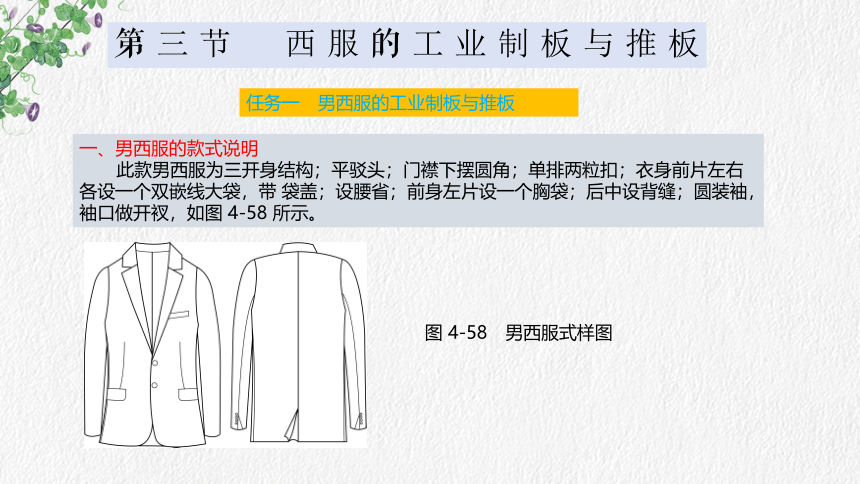

一、男西服的款式说明
此款男西服为三开身结构；平驳头；门襟下摆圆角；单排两粒扣；衣身前片左右各设一个双嵌线大袋，带 袋盖；设腰省；前身左片设一个胸袋；后中设背缝；圆装袖，袖口做开衩，如图 4-58 所示。
图 4-58　男西服式样图
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

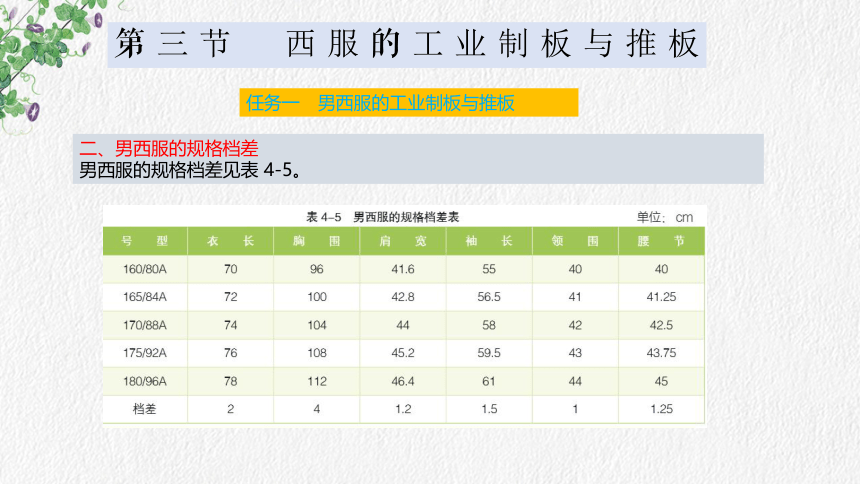

二、男西服的规格档差
男西服的规格档差见表 4-5。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

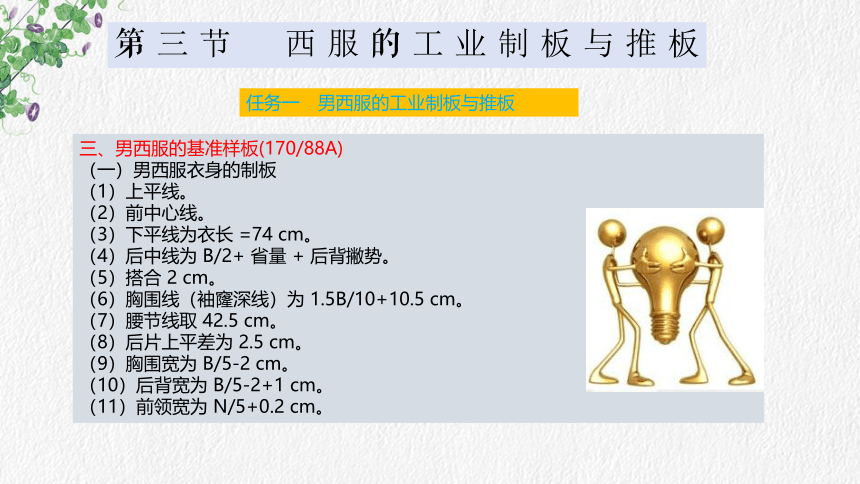

三、男西服的基准样板(170/88A)
（一）男西服衣身的制板
（1）上平线。
（2）前中心线。
（3）下平线为衣长 =74 cm。
（4）后中线为 B/2+ 省量 + 后背撇势。
（5）搭合 2 cm。
（6）胸围线（袖窿深线）为 1.5B/10+10.5 cm。
（7）腰节线取 42.5 cm。
（8）后片上平差为 2.5 cm。
（9）胸围宽为 B/5-2 cm。
（10）后背宽为 B/5-2+1 cm。
（11）前领宽为 N/5+0.2 cm。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

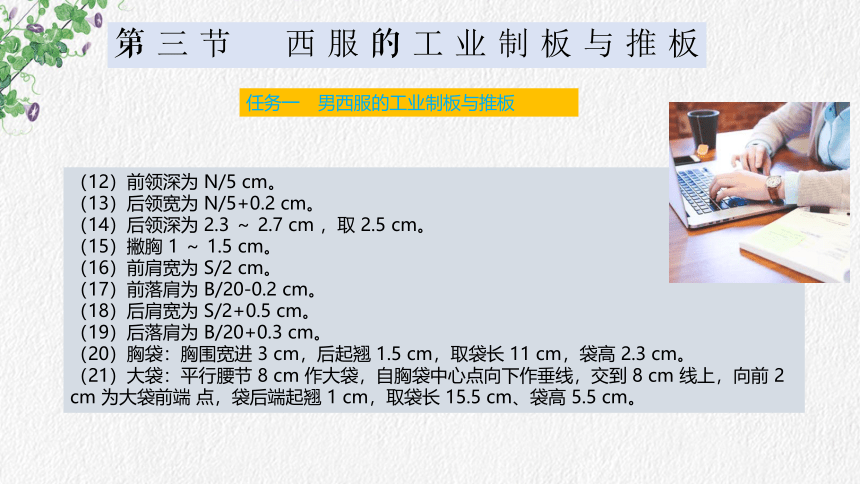

（12）前领深为 N/5 cm。
（13）后领宽为 N/5+0.2 cm。
（14）后领深为 2.3 ～ 2.7 cm ，取 2.5 cm。
（15）撇胸 1 ～ 1.5 cm。
（16）前肩宽为 S/2 cm。
（17）前落肩为 B/20-0.2 cm。
（18）后肩宽为 S/2+0.5 cm。
（19）后落肩为 B/20+0.3 cm。
（20）胸袋：胸围宽进 3 cm，后起翘 1.5 cm，取袋长 11 cm，袋高 2.3 cm。
（21）大袋：平行腰节 8 cm 作大袋，自胸袋中心点向下作垂线，交到 8 cm 线上，向前 2 cm 为大袋前端 点，袋后端起翘 1 cm，取袋长 15.5 cm、袋高 5.5 cm。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

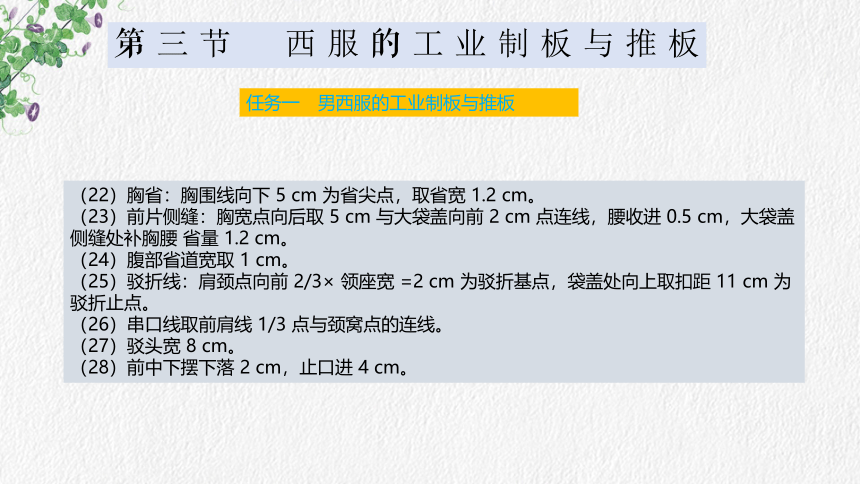

（22）胸省：胸围线向下 5 cm 为省尖点，取省宽 1.2 cm。
（23）前片侧缝：胸宽点向后取 5 cm 与大袋盖向前 2 cm 点连线，腰收进 0.5 cm，大袋盖侧缝处补胸腰 省量 1.2 cm。
（24）腹部省道宽取 1 cm。
（25）驳折线：肩颈点向前 2/3× 领座宽 =2 cm 为驳折基点，袋盖处向上取扣距 11 cm 为驳折止点。
（26）串口线取前肩线 1/3 点与颈窝点的连线。
（27）驳头宽 8 cm。
（28）前中下摆下落 2 cm，止口进 4 cm。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

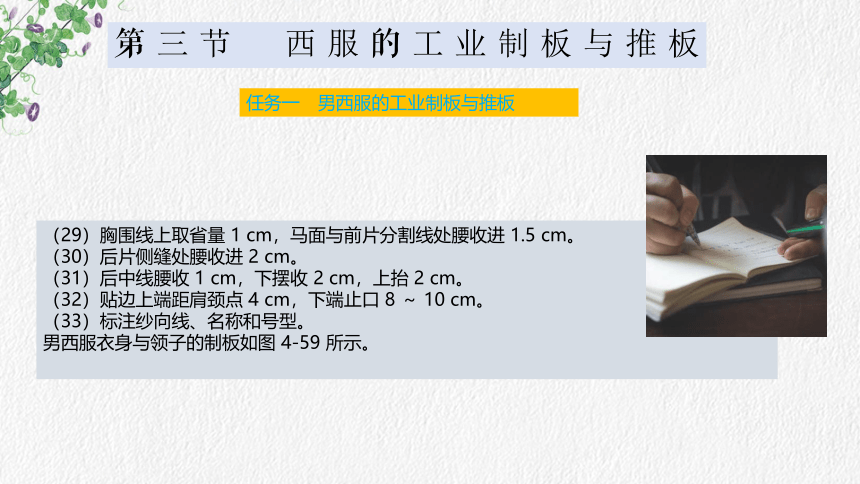

（29）胸围线上取省量 1 cm，马面与前片分割线处腰收进 1.5 cm。
（30）后片侧缝处腰收进 2 cm。
（31）后中线腰收 1 cm，下摆收 2 cm，上抬 2 cm。
（32）贴边上端距肩颈点 4 cm，下端止口 8 ～ 10 cm。
（33）标注纱向线、名称和号型。
男西服衣身与领子的制板如图 4-59 所示。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

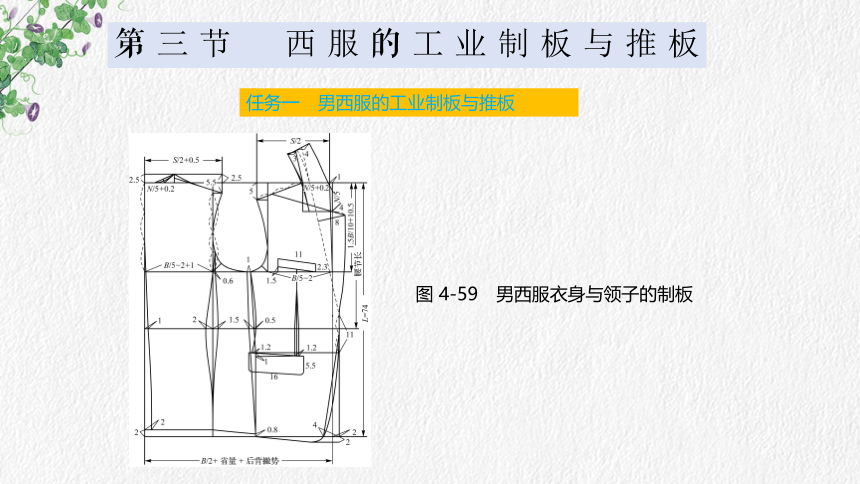

图 4-59　男西服衣身与领子的制板
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

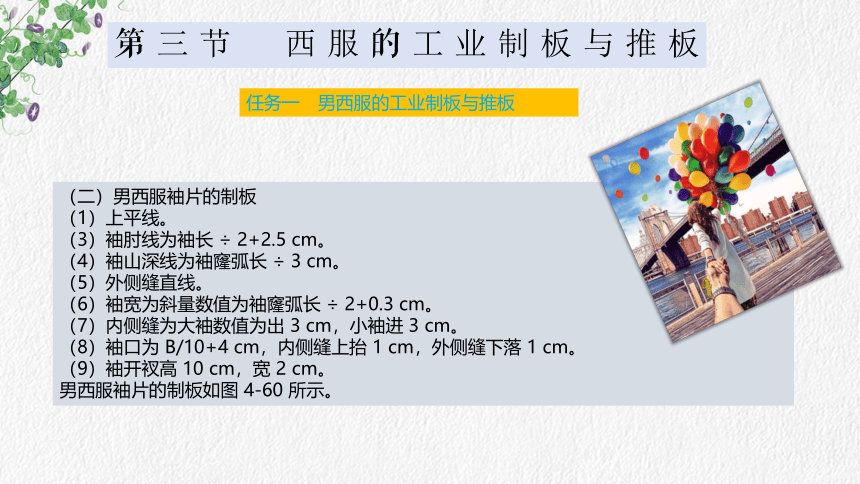

（二）男西服袖片的制板
（1）上平线。
（3）袖肘线为袖长 ÷ 2+2.5 cm。
（4）袖山深线为袖窿弧长 ÷ 3 cm。
（5）外侧缝直线。
（6）袖宽为斜量数值为袖窿弧长 ÷ 2+0.3 cm。
（7）内侧缝为大袖数值为出 3 cm，小袖进 3 cm。
（8）袖口为 B/10+4 cm，内侧缝上抬 1 cm，外侧缝下落 1 cm。
（9）袖开衩高 10 cm，宽 2 cm。
男西服袖片的制板如图 4-60 所示。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板

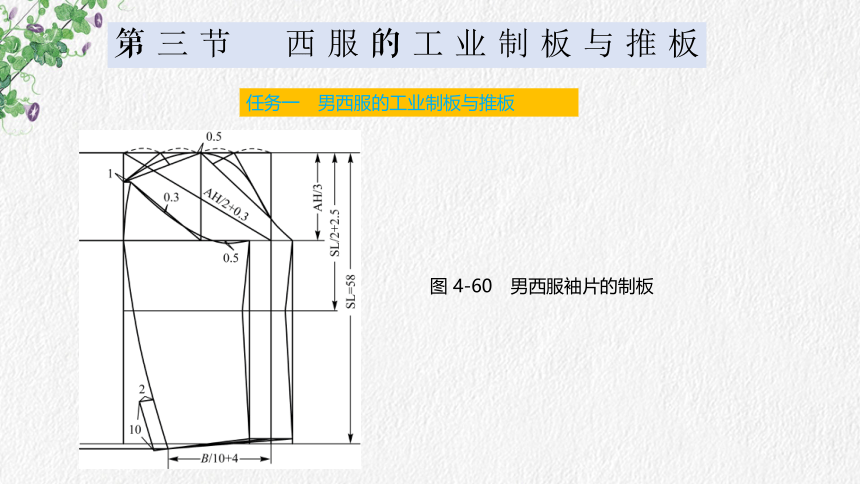

图 4-60　男西服袖片的制板
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（三）男西服领子的制板
（1）平行驳折线过肩颈点画线。
（2）取后领弧长。
（3）领子松量 2.5 cm，取后领长度。
（4）后领中心线上取领座宽 3 cm，领面宽 4 cm。
（5）领台宽 4 cm。
（6）领前宽为领台宽 -0.5=3.5 cm，领嘴角度取 85°。
（7）领口弧线。
(8)外领口弧线。
（9）标注纱向线、名称和号型。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
四、男西服的推板说明
（一）确定基准线
前片 X 轴为胸围线，Y 轴为前胸宽线。
2. 后片 X 轴为胸围线，Y 轴为后中心线。
3. 袖片 X 轴为袖山深线，Y 轴为内侧缝直线。
4. 领子 X 轴为领下平线，Y 轴为领前端线。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（二）计算放码量
男西服前片和马面的推板
（1）A 点：X 轴为肩宽档差 ÷ 2- 领围档差 ÷ 5=0.6-0.2=0.4 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B、B1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 领围档差 ÷ 5=0.7-0.2=0.5 cm。
（3）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
（5）D1、D2 点：X 轴为 ( 胸围档差 ÷ 10) ÷ 2=0.2 cm ；
Y 轴不变。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（6）D3 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴不变。
（7）D4 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴为胸围档差 ÷ 20=0.2 cm。
（8）E 点 : X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（9）E1、E2 点：X 轴为 ( 胸围档差 ÷ 10) ÷ 2=0.2 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（10）E3 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（11）F、F1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（12）F2、F3 点：X 轴为 ( 胸围档差 ÷ 10) ÷ 2=0.2 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（13）F4 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（14）H 点：X 轴不变；
Y 轴不变。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（15）H1 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴不变。
（16）G 点：X 轴为胸围档差 ÷ 20=0.2 cm ；
Y 轴不变。
（17）G1 点：X 轴为胸围档差 ÷ 20=0.2 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（18）J 点：X 轴为胸围档差 ÷ 20=0.2 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（19）J1、J2 点：X 轴为 ( 胸围档差 ÷ 10) ÷ 2=0.2 cm ；
Y 轴的肚省在腰节附近，假设距腰节距离均为 8 cm，那么同E、E1 点，即腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（20）I 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
男西服前片和马面的推板的放码点如图 4-61 和图 4-62 所示。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
　图 4-61　男西服前片推板的放码点　　
图 4-62　男西服马面推板的放码点
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
2. 男西服后片的推板
（1）A 点：X 轴为领围档差 ÷ 5=0.2 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B 点：X 轴不变；
Y 轴为 1.5× 胸围档差 ÷ 10+0.05=0.65 cm。
（3）C 点：X 轴为肩宽档差 ÷ 2=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
（5）D1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为胸围档差 ÷ 20=0.2 cm。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（6）E 点：X 轴不变；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（7）E1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（8）F 点：X 轴不变；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（9）F1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
男西服后片推板的放码点如图 4-63 所示。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
图 4-63　男西服后片推板的放码点
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
3. 男西服袖子的推板
（1）A 点：X 轴为 1/2× 袖宽档差 =0.35 cm ；
Y 轴为袖山深档差 = 胸围档差 ÷ 10=0.4 cm。
（2）B、B1 点:X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴为 2/3× 袖山深档差 =0.27 cm。
（3）C、C1 点：X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴不变。
（4）D、D2 点：X 轴为 1/2×（袖宽档差 + 袖口档差）=0.6 cm ；
Y 轴为 1/2×（袖长档差 - 袖山深档差）=0.55 cm。
（5）D1、D3 点：X 轴不变；
Y 轴为 1/2×（袖长档差 - 袖山深档差）=0.55 cm。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
（6）F、 F1、F2、F3、E、E2 点：X 轴为袖口档差 =0.5 cm ；
Y 轴为袖长档差 - 袖山深档差 =1.5-0.4=1.1 cm。
（7）E1、E3 点：X 轴不变；
Y 轴为袖长档差 - 袖山深档差 =1.5-0.4=1.1 cm。
（8）E、 E1、E2、E3 点：同 F、F2 点变化。
男西服袖子推板的放码点如图 4-64 和图 4-65 所示。
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
　图 4-64　男西服大袖推板的放码点　　
　图 4-65　男西服小袖推板的放码点
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
4. 男西服领子的推板
后中心剪开，缩放领围档差 ÷ 2，领宽档差 0.2 cm。
男西服领子推板的放码点如图 4-66 所示。
图 4-66　男西服领子推板的放码点
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
5. 男西服袋盖的推板
（1）A 点：X 轴不变； Y 轴为袋盖高档差 =0.2 cm。
（2）B 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴为袋盖高档差 =0.2 cm。
（3）C 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴不变。
男西服袋盖推板的放码点如图 4-67 所示。
图 4-67　男西服袋盖推板的放码点　　
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
6. 男西服胸袋牌的推板
（1）A 点：X 轴不变；
Y 轴不变。
（2）B 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴不变。
（3）C 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴不变。
男西服胸袋牌推板的放码点如图 4-68 所示。
图 4-68　男西服胸袋牌推板的放码点　　　
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
五、男西服的系列样板
男西服各部位的推板及系列样板图如图 4-69 ～图 4-74 所示。
图 4-69　男西服前片、马面和后片的推板
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
图 4-70 　男西服大袖与小袖的推板
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
图 4-71 　男西服领子的推板
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
图 4-72　男西服袋盖的推板
图 4-73　男西服胸袋牌的推板
第三节　西服的工业制板与推板
任务一　男西服的工业制板与推板
图 4-74　男西服系列样板
