第四章
上装的工业制板与推板
目录
CONTENT
衬衫的工业制板与推板
西服的工业制板与推板
夹克衫的工业制板与推板
444444444555666678944@44447444448749
4.1
4.2
4.3
4.4
大衣的工业制板与推板
西服的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
4.3
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板

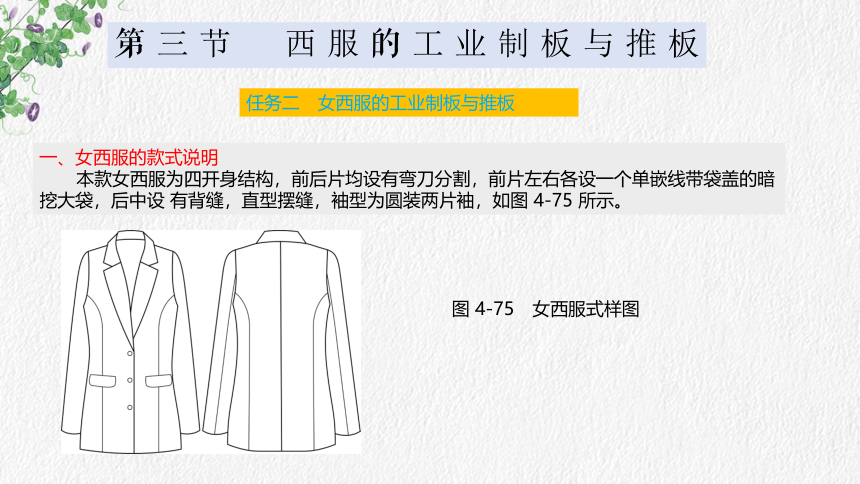

一、女西服的款式说明
本款女西服为四开身结构，前后片均设有弯刀分割，前片左右各设一个单嵌线带袋盖的暗挖大袋，后中设 有背缝，直型摆缝，袖型为圆装两片袖，如图 4-75 所示。
图 4-75　女西服式样图
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板

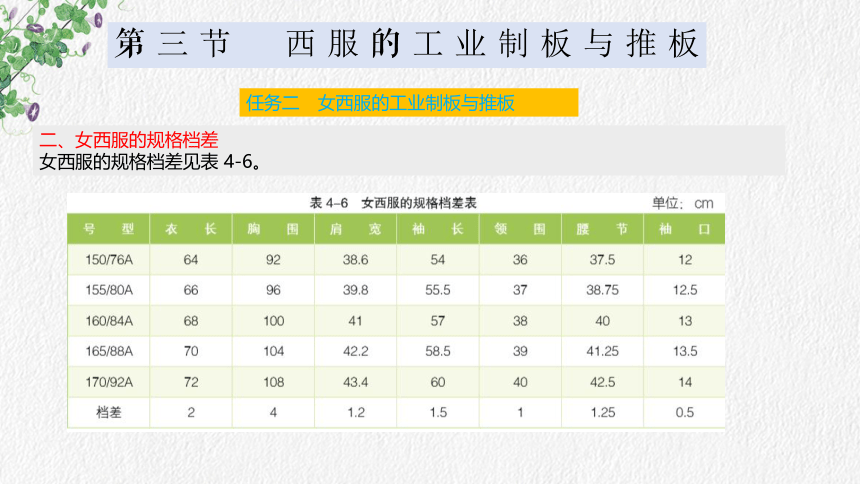

二、女西服的规格档差
女西服的规格档差见表 4-6。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
三、女西服的基准样板(160/84A)
（一）女西服前片的制板
（1）上平线。
（2）前中心线。
（3）搭合 2 cm。
（4）下平线衣长 =68 cm。
（5）胸围线（袖窿深线）为 1.5B/10+9.5 cm。
（6）腰节线为号 ÷ 4=40 cm。
（7）胸围宽为 B/4±（0~1） cm。
（8）前胸宽为 B/5-(2~2.5) cm。
（9）前领宽为 N/5 cm。
（10）前领深为 N/5 cm。
（11）肩宽为 S/2 cm。
（12）落肩为 B/20=5 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板

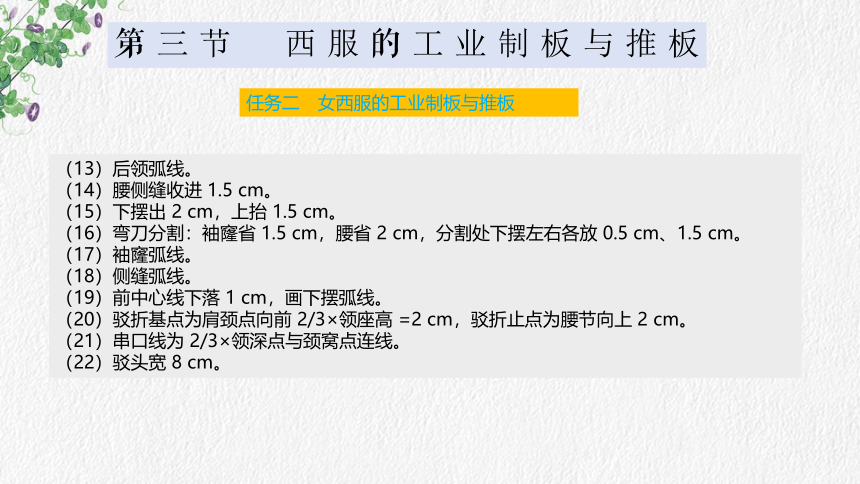

（13）后领弧线。
（14）腰侧缝收进 1.5 cm。
（15）下摆出 2 cm，上抬 1.5 cm。
（16）弯刀分割：袖窿省 1.5 cm，腰省 2 cm，分割处下摆左右各放 0.5 cm、1.5 cm。 （17）袖窿弧线。
（18）侧缝弧线。
（19）前中心线下落 1 cm，画下摆弧线。
（20）驳折基点为肩颈点向前 2/3×领座高 =2 cm，驳折止点为腰节向上 2 cm。
（21）串口线为 2/3×领深点与颈窝点连线。
（22）驳头宽 8 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（23）大袋：前端距前中心线 8 cm，腰节向下 4.5 cm，后端距腰节 3.5 cm，取袋长 13.5 cm，袋盖 宽 4 cm。
（24）贴边上端距肩颈点 4 cm，下端止口为 8 ～ 10 cm。
（25）标注纱向线、名称和号型。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板

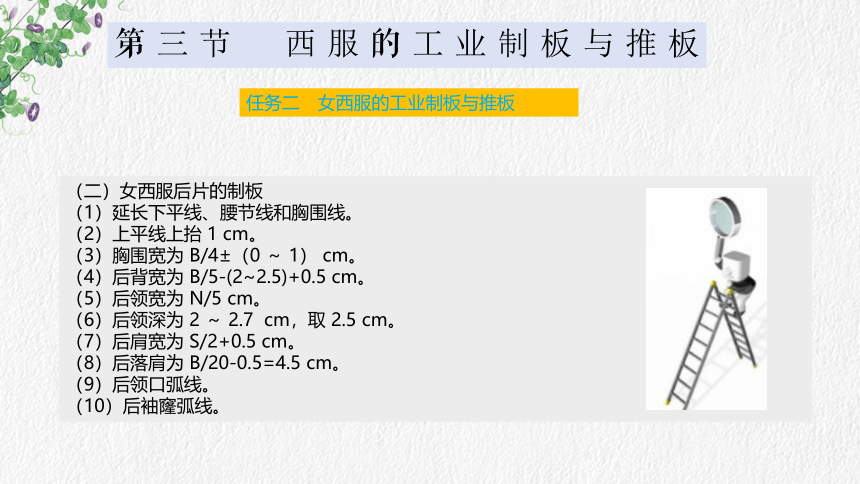

（二）女西服后片的制板
（1）延长下平线、腰节线和胸围线。
（2）上平线上抬 1 cm。
（3）胸围宽为 B/4±（0 ～ 1） cm。
（4）后背宽为 B/5-(2~2.5)+0.5 cm。
（5）后领宽为 N/5 cm。
（6）后领深为 2 ～ 2.7 cm，取 2.5 cm。
（7）后肩宽为 S/2+0.5 cm。
（8）后落肩为 B/20-0.5=4.5 cm。
（9）后领口弧线。
（10）后袖窿弧线。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板

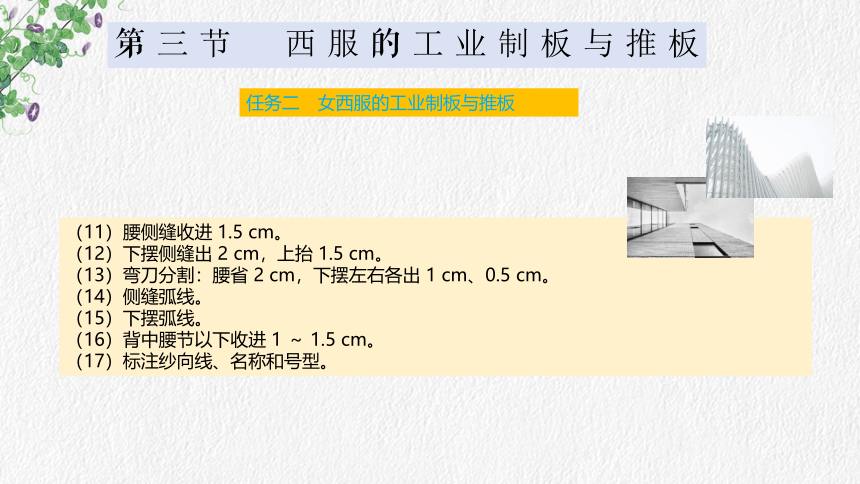

（11）腰侧缝收进 1.5 cm。
（12）下摆侧缝出 2 cm，上抬 1.5 cm。
（13）弯刀分割：腰省 2 cm，下摆左右各出 1 cm、0.5 cm。
（14）侧缝弧线。
（15）下摆弧线。
（16）背中腰节以下收进 1 ～ 1.5 cm。
（17）标注纱向线、名称和号型。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板

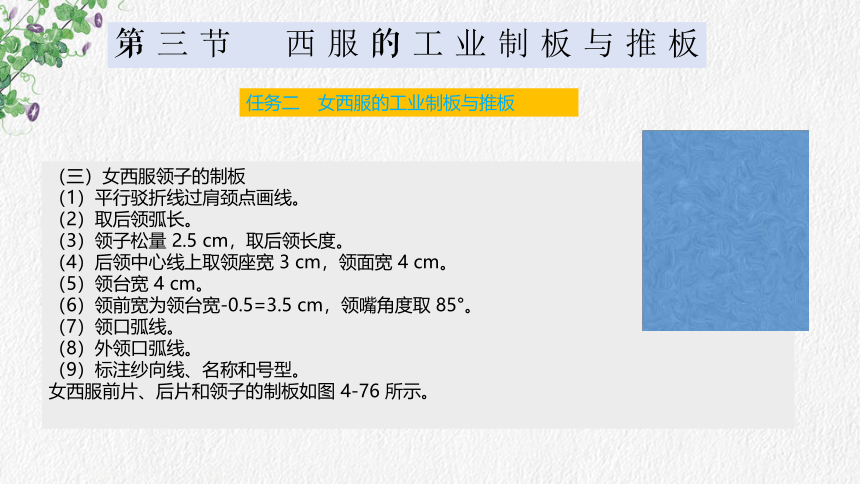

（三）女西服领子的制板
（1）平行驳折线过肩颈点画线。
（2）取后领弧长。
（3）领子松量 2.5 cm，取后领长度。
（4）后领中心线上取领座宽 3 cm，领面宽 4 cm。
（5）领台宽 4 cm。
（6）领前宽为领台宽-0.5=3.5 cm，领嘴角度取 85°。
（7）领口弧线。
（8）外领口弧线。
（9）标注纱向线、名称和号型。

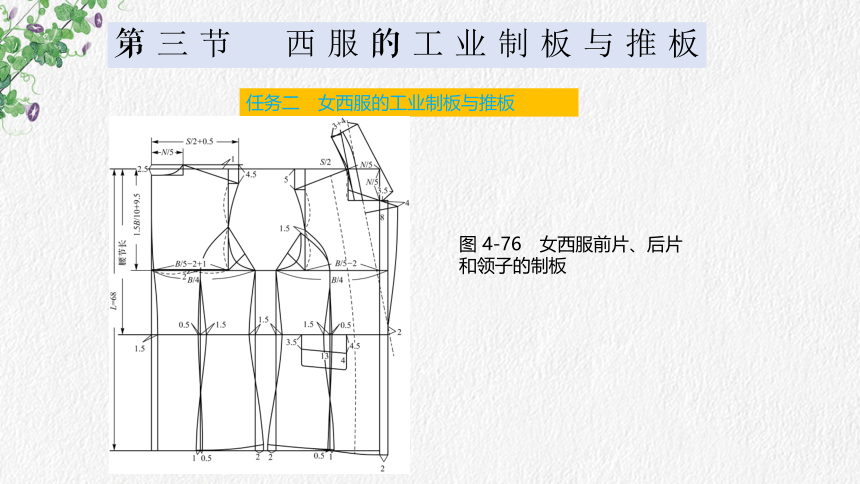

女西服前片、后片和领子的制板如图 4-76 所示。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-76　女西服前片、后片和领子的制板
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（四）女西服袖子的制板
（1）上平线。
（2）下平线为袖长 =57 cm。
（3）袖山深线为袖窿弧长 ÷ 3 cm。
（4）袖肘线为袖长 ÷ 2+2.5 cm。
（5）袖后侧缝直线。
（6）袖宽需从袖后侧缝直线与上平线交点斜量到袖山深线上，数值为袖窿弧长AH/2+0.3 cm画前侧缝 直线。
（7）后侧缝取袖山高中点，大袖出 2.5 cm，小袖进 2.5 cm，前侧缝将袖山深线上抬 0.7 cm，大袖出 3 cm，小袖进 3 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（8）袖口宽 13.5 cm。
（9）前袖口上抬 1 cm，后袖口下移 1 cm。
（10）后开衩取宽 2 cm、高 10 cm。
（11）标注纱向线、名称和号型。 女西服袖子的制板如图 4-77 所示。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-77　女西服袖子的制板
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
四、女西服的推板说明
（一）确定基准线
前片 X 轴为胸围线，Y 轴为胸宽线。
2. 后片 X 轴为胸围线，Y 轴为背宽线。
3. 袖片 X 轴为袖山深线，Y 轴为前侧缝直线。
4. 领子 X 轴为下平线，Y 轴为领前端线。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（二）计算放码量
女西服前片的推板
（1）A 点：X 轴为肩宽档差 ÷ 2- 领围档差 ÷ 5=0.6-0.2=0.4 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B、B1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 领围档差 ÷ 5=0.7-0.2=0.5 cm。
（3）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D、D1 点：X 轴不变；
Y 轴为 1/2×( 袖窿深档差 - 落肩档差 )=0.25 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（5）E 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
（6）E1、E2 点：X 轴为 1/3× 胸宽档差（1.5× 胸围档差 ÷ 10）=1/3×0.6=0.2 cm ；
Y 轴不变。
（7）E3 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
（8）F 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（9）F1、F2 点：X 轴为 1/3× 胸宽档差（1.5× 胸围档差 ÷ 10）=1/3×0.6=0.2 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（10）F3 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（11）G 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（12）G1、G2 点：X 轴为 1/3× 胸宽档差 =0.2 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（13）G3 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（14）H、H1、H2 点：同 F1、F2 点的档差。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（15）H3 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（16）I 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
女西服前片推板的放码点如图 4-78 所示。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-78　 女西服前片推板的放码点
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
2. 女西服后片的推板
（1）A 点：X 轴为肩宽档差 ÷ 2- 领围档差 ÷ 5=0.6-0.2=0.4 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.05=0.65 cm。
（3）B1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为 1/3× 袖窿深档差 =0.23 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（4）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（5）D、D1 点：X 轴不变；
Y 轴为 1/2×( 袖窿深档差 - 落肩档差 )=0.25 cm。
（6）E 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
（7）E1、E2 点：X 轴为 1/3× 背宽档差（1.5× 胸围档差 ÷ 10）=1/3×0.6=0.2 cm ；
Y 轴不变。
（8）E3 点：X 轴为胸围档差 ÷ 4- 背宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（9）F 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（10）F1、F2 点：X 轴为 1/3× 背宽档差（1.5× 胸围档差 ÷ 10）=1/3×0.6=0.2 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（11）F3 点：X 轴为胸围档差 ÷ 4- 背宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（12）G 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（13）G1、G2 点：X 轴为 1/3× 背宽档差（1.5× 胸围档差 ÷ 10）=1/3×0.6=0.2 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（14）G3 点：X 轴为胸围档差 ÷ 4- 背宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
女西服后片推板的放码点如图 4-79 所示。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-79　女西服后片推板的放码点
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
3. 女西服袖片的推板
（1）A 点：X 轴为 1/2× 袖宽档差 =1/2×(1.5× 胸围档差 ÷ 10+0.1)=1/2×0.7=0.35 cm ； Y 轴为胸围档差 ÷ 10=0.4 cm。
（2）B、B1 点：X 轴为袖宽档差 =1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴为 2/3× 袖山深档差 =2/3×0.7=0.26 cm。
（3）C、C2 点：X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴不变。
（4）C1、C3 ：X 轴不变；
Y 轴不变。
（5）D、D2 点：X 轴为 1/2×（袖宽档差 + 袖口档差）=1/2×(0.7+0.5)=0.6 cm ；
Y 轴为 1/2×（袖长档差 - 袖山深档差）=1/2×(1.5-0.4)=0.55 cm。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
（6）D1、D3 点：X 轴不变；
Y 轴为 1/2×（袖长档差 - 袖山深档差）=1/2×(1.5-0.4)=0.55 cm。
（7）F、F2 点：X 轴为袖口档差 =0.5 cm ；
Y 轴为袖长档差 - 袖山深档差 =1.5-0.4=1.1 cm。
（8）F1、F3 点：X 轴不变；
Y 轴为袖长档差 - 袖山深档差 =1.5-0.4=1.1 cm。
（9）E、E1、E2、E3 点：同 F、F2 点变化。
女西服袖片推板的放码点如图 4-80 所示。
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-80　女西服袖片推板的放码点
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
4. 女西服领子的推板
A、B 点：X 轴为领围档差 ÷ 2=0.5 cm ；
Y 轴不变。
女西服领子推板的放码点如图 4-81 所示。
图 4-81　女西服领子推板的放码点
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
5. 女西服袋盖的推板
（1）A 点：X 轴不变；
Y 轴为袋盖高档差 0.2 cm。
（2）B 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴为袋盖高档差 0.2 cm。
（3）C 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴不变。
女西服袋盖推板的放码点如图 4-82 所示。
图 4-82　女西服袋盖推板的放码点
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
五、女西服的系列样板
女西服各部位的推板及系列样板图如图 4-83 ～图 4-87 所示。
图 4-83　女西服前片的推板
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-84　女西服后片的推板
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-85　女西服袋盖的推板
图 4-86　女西服领子的推板
第三节　西服的工业制板与推板
任务二　女西服的工业制板与推板
图 4-87　女西服系列样板
