第四章
上装的工业制板与推板
目录
CONTENT
衬衫的工业制板与推板
西服的工业制板与推板
夹克衫的工业制板与推板
444444444555666678944@44447444448749
4.1
4.2
4.3
4.4
大衣的工业制板与推板
Here your title
Here your title
衬衫的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
4.1
第一节 衬衫的工业制板与推板

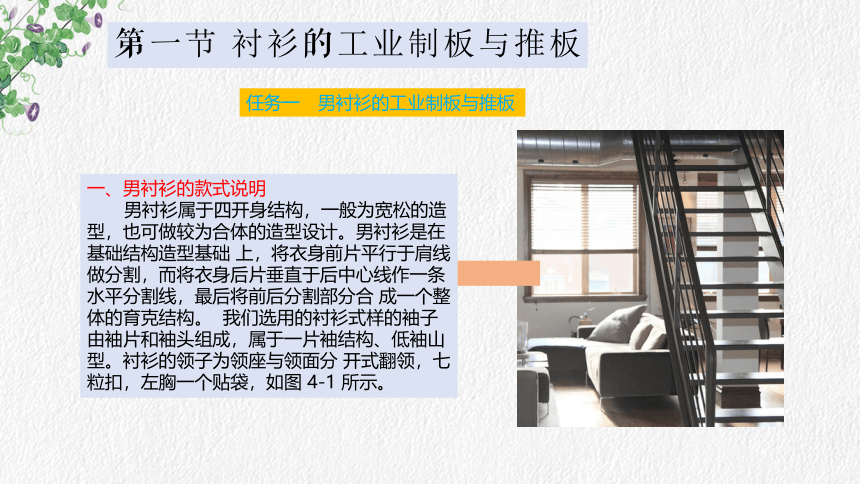

一、男衬衫的款式说明
男衬衫属于四开身结构，一般为宽松的造型，也可做较为合体的造型设计。男衬衫是在基础结构造型基础 上，将衣身前片平行于肩线做分割，而将衣身后片垂直于后中心线作一条水平分割线，最后将前后分割部分合 成一个整体的育克结构。 我们选用的衬衫式样的袖子由袖片和袖头组成，属于一片袖结构、低袖山型。衬衫的领子为领座与领面分 开式翻领，七粒扣，左胸一个贴袋，如图 4-1 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板

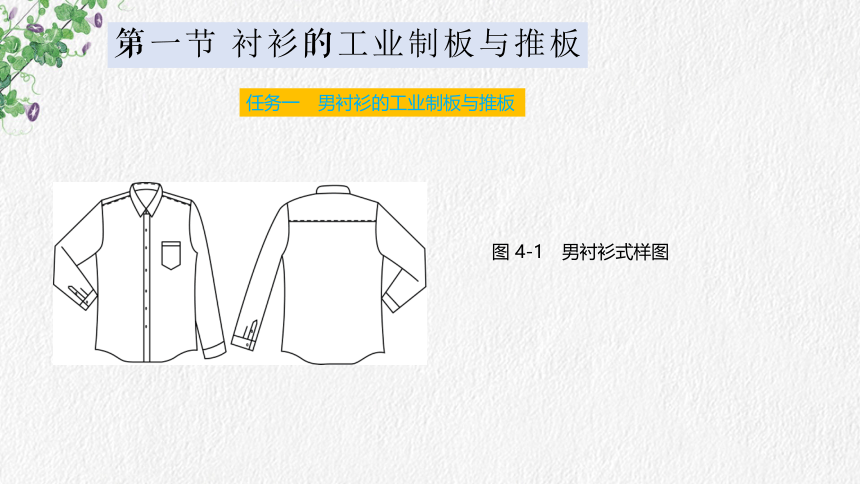

图 4-1　男衬衫式样图
第一节 衬衫的工业制板与推板

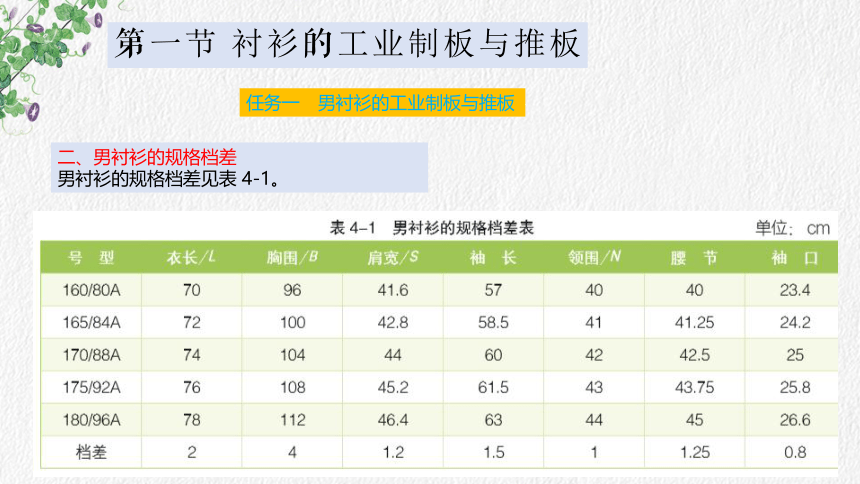

二、男衬衫的规格档差
男衬衫的规格档差见表 4-1。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板

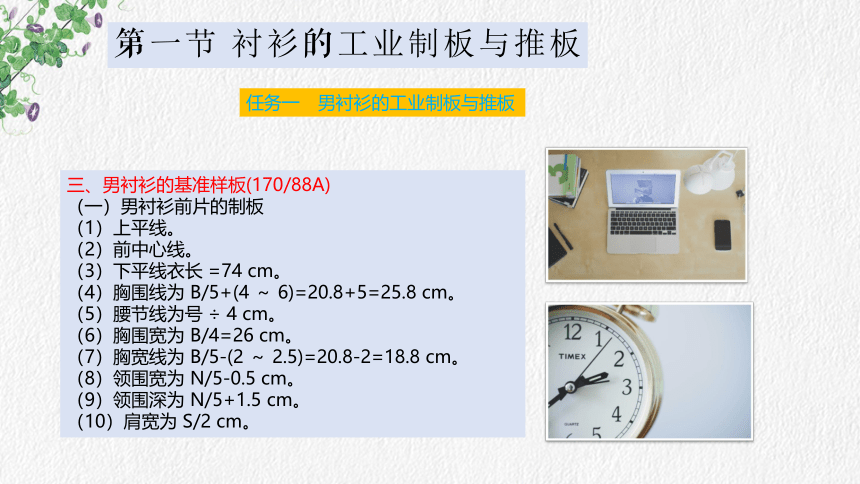

三、男衬衫的基准样板(170/88A)
（一）男衬衫前片的制板
（1）上平线。
（2）前中心线。
（3）下平线衣长 =74 cm。
（4）胸围线为 B/5+(4 ～ 6)=20.8+5=25.8 cm。
（5）腰节线为号 ÷ 4 cm。
（6）胸围宽为 B/4=26 cm。
（7）胸宽线为 B/5-(2 ～ 2.5)=20.8-2=18.8 cm。
（8）领围宽为 N/5-0.5 cm。
（9）领围深为 N/5+1.5 cm。
（10）肩宽为 S/2 cm。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板

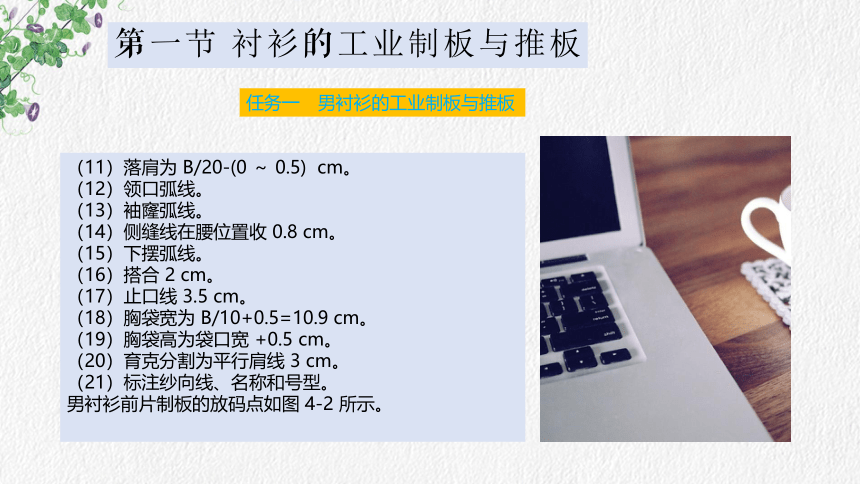

（11）落肩为 B/20-(0 ～ 0.5) cm。
（12）领口弧线。
（13）袖窿弧线。
（14）侧缝线在腰位置收 0.8 cm。
（15）下摆弧线。
（16）搭合 2 cm。
（17）止口线 3.5 cm。
（18）胸袋宽为 B/10+0.5=10.9 cm。
（19）胸袋高为袋口宽 +0.5 cm。
（20）育克分割为平行肩线 3 cm。
（21）标注纱向线、名称和号型。
男衬衫前片制板的放码点如图 4-2 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板

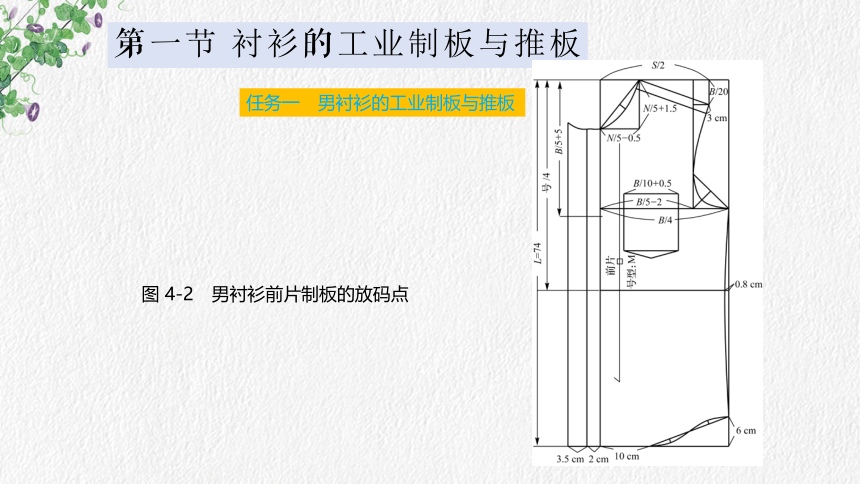

图 4-2　男衬衫前片制板的放码点
第一节 衬衫的工业制板与推板

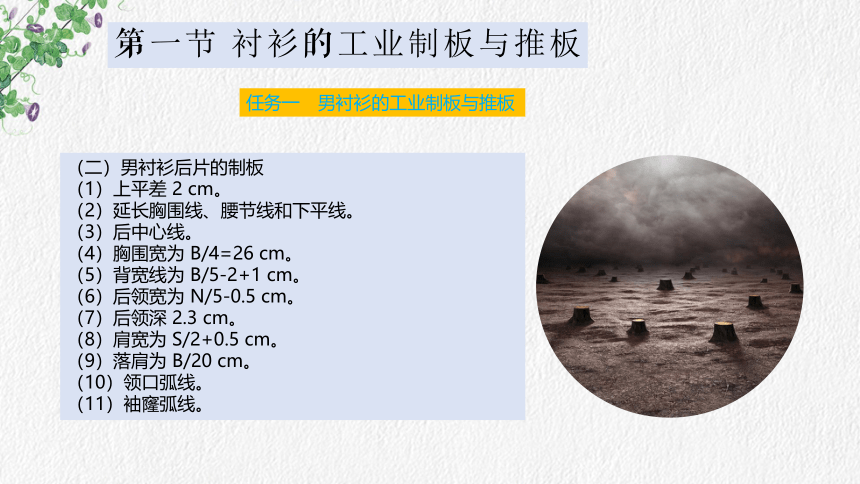

（二）男衬衫后片的制板
（1）上平差 2 cm。
（2）延长胸围线、腰节线和下平线。
（3）后中心线。
（4）胸围宽为 B/4=26 cm。
（5）背宽线为 B/5-2+1 cm。
（6）后领宽为 N/5-0.5 cm。
（7）后领深 2.3 cm。
（8）肩宽为 S/2+0.5 cm。
（9）落肩为 B/20 cm。
（10）领口弧线。
（11）袖窿弧线。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
（12）育克分割为距后领中点向下 7 ～ 8 cm。
（13）分割省 0.5 cm，修正袖窿弧线。
（14）侧腰缝收 0.8 cm。
（15）下摆弧线。
（16）标注纱向线、名称和号型。
男衬衫后片制板的放码点如图 4-3 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-3　男衬衫后片制板的放码点
第一节 衬衫的工业制板与推板
（三）男衬衫领子的制板
（1）领座长为 N/2 cm。
（2）领座宽 3 cm。
（3）前领线位置 2 cm。
（4）领面长为 N/2 cm。
（5）领面宽 4 cm。 男衬衫领子制板的放码点如图 4-4 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-4　男衬衫领子制板的放码点
第一节 衬衫的工业制板与推板
（四）男衬衫袖片的制板
（1）上平线。
（2）下平线为袖长 - 袖头宽。
（3）袖山高：修身款取袖窿弧长 AH÷ 3-(0.5 ～ 1.5) cm，宽松款取袖窿弧长 AH÷ 4+(2 ～ 3) cm。
（4）袖中线。
（5）袖山弧线。
（6）袖口尺寸为袖头长 - 大小布余量 + 褶量。
（7）袖头长 B/5+(4 ～ 5) cm。
（8）袖头宽 6 cm。
男衬衫袖片制板的放码点如图 4-5 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-5　 男衬衫袖片制板的放码点
第一节 衬衫的工业制板与推板
（五）男衬衫袖衩的制板
（1）袖开衩大布。
（2）袖开衩小布。 男衬衫袖衩制板的放码点如图 4-6 所示。
任务一　男衬衫的工业制板与推板
图 4-6　男衬衫袖衩制板的放码点
第一节 衬衫的工业制板与推板
四、男衬衫的推板说明
（一）确定基准线
1.前片 X 轴为胸围线，Y 轴为胸宽线。
2. 后片 X 轴为胸围线，Y 轴为后中心线。
3. 袖片 X 轴为袖山深线，Y 轴为袖中线。
4. 袖头 X 轴为袖头下平线，Y 轴为右袖头宽线。
5. 领座 X 轴为领座下平线，Y 轴为领前中 心线。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
6. 领面 X 轴为领面下平线，Y 轴为领前中心线。
7. 胸袋 X 轴为上平线，Y 轴为右胸袋宽线。
（二）计算放码量
男衬衫前片的推板
（1）A 点：X 轴为肩宽档差 ÷ 2- 领围档差 ÷ 5=0.6-0.2=0.4 cm ；
Y 轴为袖窿深档差 =1.5× 胸围档差 ÷ 10+0.1=1.5×4 ÷ 10+0.1=0.7 cm。
（2）B（B1、B2）点： X轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差 - 领围档差 ÷ 5=0.7-0.2=0.5 cm。
（3）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
（4）D 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
（5）D1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
（6）E 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（7）E1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（8）F 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
（9）F1、F2、F3、F4 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
男衬衫前片推板的放码点如图 4-7 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-7　男衬衫前片推板的放码点
第一节 衬衫的工业制板与推板
2. 男衬衫后片的推板
（1）A 点：X 轴为领围档差 ÷ 5=0.2 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B 点：X 轴不变；
Y 轴为 1.5× 胸围档差 ÷ 10+0.05=0.65 cm。
（3）C 点：X 轴为肩宽档差 ÷ 2=0.6 cm ；
Y 轴为袖窿深档差（ 1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D、D3 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
（5）D1、D2 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（6）E 点：X 轴为肩宽档差 ÷ 2-1/3× 背宽档差（1.5× 胸围档差 ÷ 10）=0.6-0.2=0.4 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（7）F 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴不变。
（8）G 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴为腰节档 差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
（9）G1 点：X 轴不变；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（10）H 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴 为衣长档差 - 袖窿深档差（1.5× 胸围档 差 ÷ 10+0.1）=2-0.7=1.3 cm。
（11）H1、H2 点：X 轴不变；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
男衬衫后片推板的放码点如图 4-8 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-8　男衬衫后片推板的放码点
第一节 衬衫的工业制板与推板
3. 男衬衫袖片的推板
（1）A 点：X 轴不变；
Y 轴 为胸围档差 ÷ 10 =0.4 cm。
（2）B、B1 点：X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴不变。
（3）C、C1 点：X轴为 1/2× 袖宽档差 (1.5× 胸围档差 ÷ 10+0.1)=1/2×（1.5×4 ÷ 10+0.1）=0.35 cm ；
Y 轴为 1/2× 袖山深档差（胸围档差 ÷ 10）=1/2×(4 ÷ 10)=0.2 cm。
（4）D、D1 点：X 轴 为 1/2× 袖口档差 =1/2×0.8=0.4 cm ；
Y 轴为袖长档差 - 袖山深档差 ( 胸围档差 ÷ 10)=1.5-0.4=1.1 cm。
（5）E、F、H、I、J、K 点：如果袖衩到袖下平线的大小不变，褶的确定相对于袖衩的距离也不变，那么，E、F、H、I、J、K 点的放码量与 D1 相同。
男衬衫袖片推板的放码点如图 4-9 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
4. 男衬衫袖头的推板
（1）A 点：X 轴不变； Y 轴不变。
（2）B 点：X 轴为袖口档差 = 0 .8 cm ；
Y 轴不变。
（3）C 点：X 轴为袖口档差 =0.8 cm ；
Y 轴不变。 男衬衫袖头推板的放码点如图 4-10 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-9　男衬衫袖片推板的放码点　
　图 4-10　男衬衫袖头推板的放码点
第一节 衬衫的工业制板与推板
5. 男衬衫领子的推板
A、B、C、D 点：X 轴为 1/2×领围档差 =0.5 cm ；
Y 轴不变。
男衬衫领子推板的放码点如图 4-11 所示。
6. 男衬衫胸袋的推板
（1）A 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴不变。
（2）B 点：X 轴为胸围档差 ÷ 10=0.4 cm ；
Y 轴为胸围档差 ÷ 10= 0.4 cm。
（3）C 点：X 轴不变；
Y 轴为胸围档差 ÷ 10=0.4 cm。
（4）D 点：X 轴为胸围档差 ÷ 20=0.2 cm ；
Y 轴为胸围档差 ÷ 10=0.4 cm。
男衬衫胸袋推板的放码点如图 4-12 所示。
任务一　男衬衫的工业制板与推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-11　男衬衫领子推板的放码点　　　
图 4-12　男衬衫胸袋推板的放码点
第一节 衬衫的工业制板与推板
五、男衬衫的系列样板
男衬衫各部位的推板和系列样板图如图 4-13 ～图 4-17 所示。
任务一　男衬衫的工业制板与推板
图 4-13 男衬衫前片的推板
　图 4-14　男衬衫袖子的推板　
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-15　男衬衫胸袋的推板
图 4-16　男衬衫领子的推板
第一节 衬衫的工业制板与推板
任务一　男衬衫的工业制板与推板
图 4-17　男衬衫系列样板
