第四章
上装的工业制板与推板

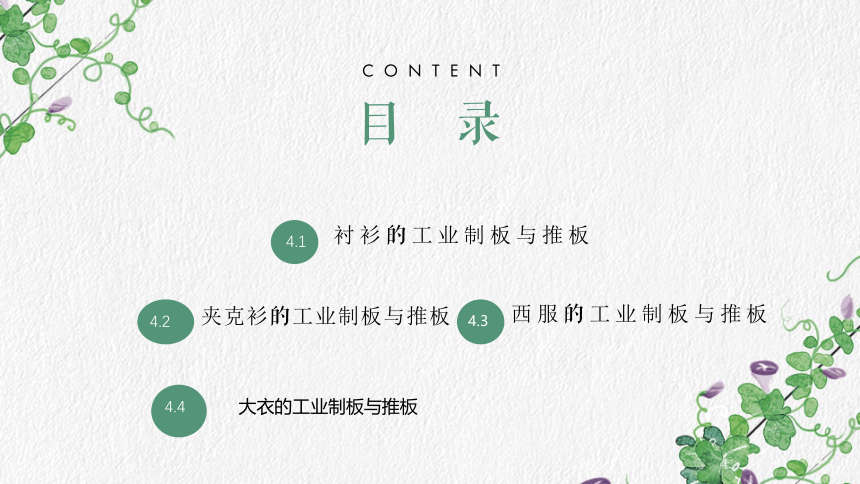

目录
CONTENT
衬衫的工业制板与推板
西服的工业制板与推板
夹克衫的工业制板与推板
444444444555666678944@44447444448749
4.1
4.2
4.3
4.4
大衣的工业制板与推板
大衣的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
4.4
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

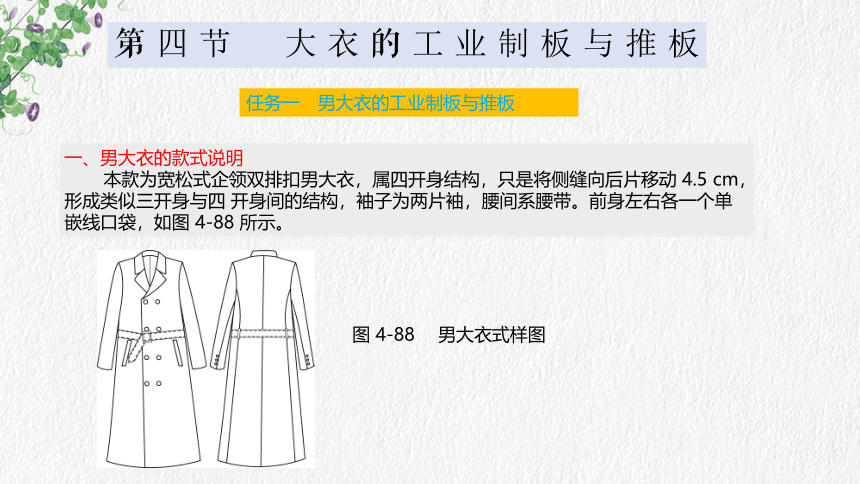

一、男大衣的款式说明
本款为宽松式企领双排扣男大衣，属四开身结构，只是将侧缝向后片移动 4.5 cm，形成类似三开身与四 开身间的结构，袖子为两片袖，腰间系腰带。前身左右各一个单嵌线口袋，如图 4-88 所示。
图 4-88　 男大衣式样图
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

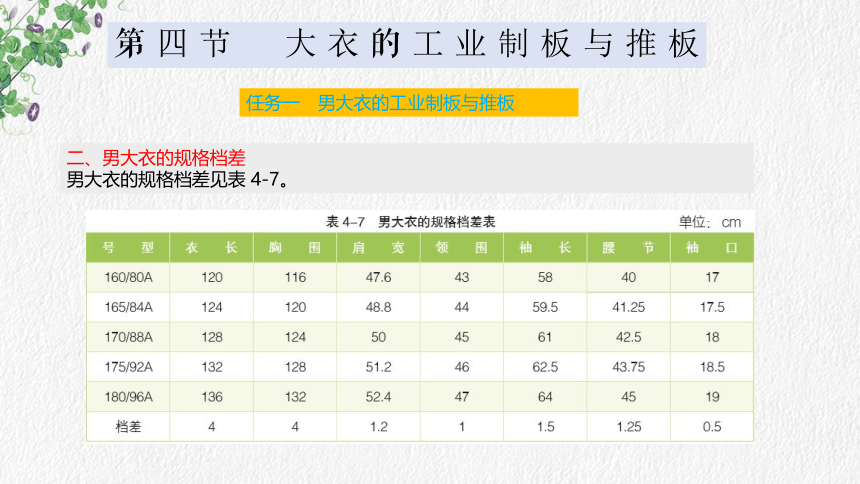

二、男大衣的规格档差
男大衣的规格档差见表 4-7。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

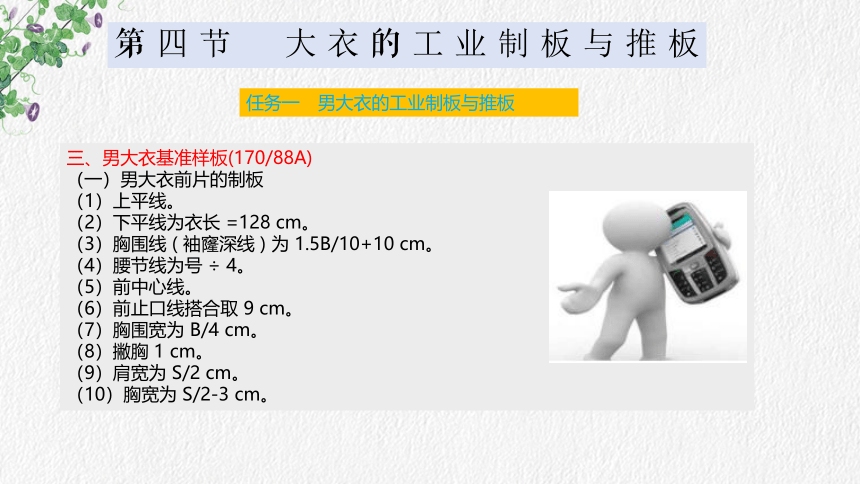

三、男大衣基准样板(170/88A)
（一）男大衣前片的制板
（1）上平线。
（2）下平线为衣长 =128 cm。
（3）胸围线 ( 袖窿深线 ) 为 1.5B/10+10 cm。
（4）腰节线为号 ÷ 4。
（5）前中心线。
（6）前止口线搭合取 9 cm。
（7）胸围宽为 B/4 cm。
（8）撇胸 1 cm。
（9）肩宽为 S/2 cm。
（10）胸宽为 S/2-3 cm。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

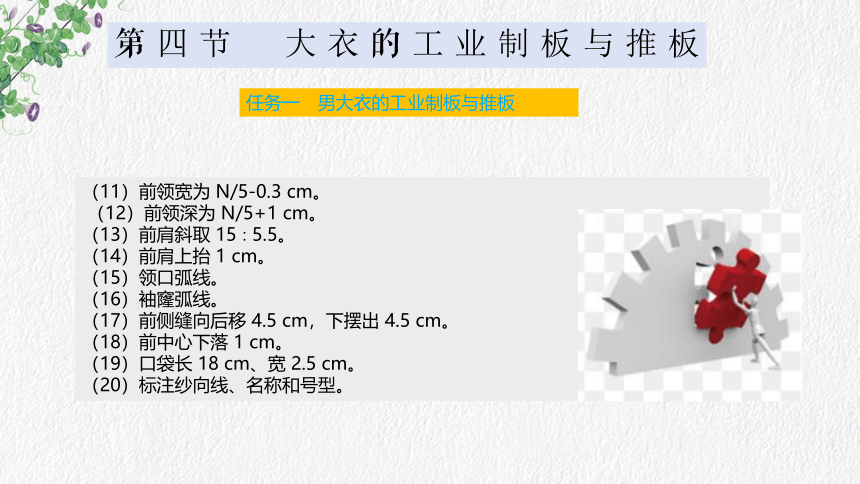

（11）前领宽为 N/5-0.3 cm。
（12）前领深为 N/5+1 cm。
（13）前肩斜取 15∶5.5。
（14）前肩上抬 1 cm。
（15）领口弧线。
（16）袖窿弧线。
（17）前侧缝向后移 4.5 cm，下摆出 4.5 cm。
（18）前中心下落 1 cm。
（19）口袋长 18 cm、宽 2.5 cm。
（20）标注纱向线、名称和号型。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

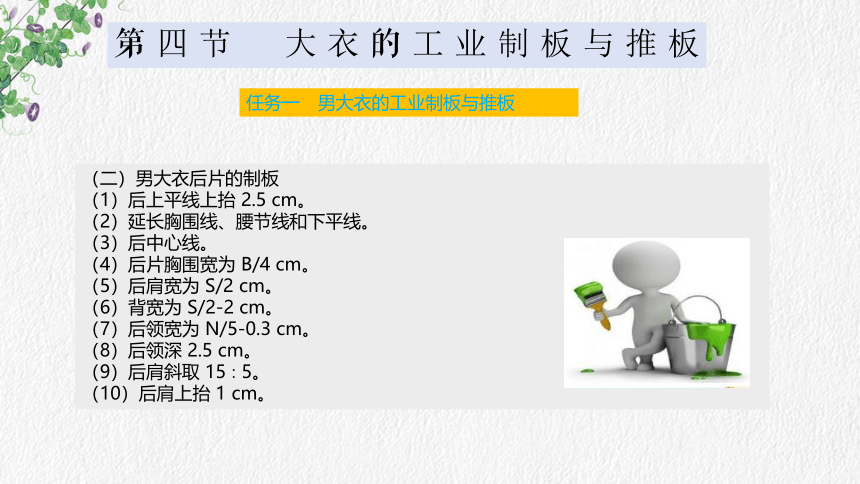

（二）男大衣后片的制板
（1）后上平线上抬 2.5 cm。
（2）延长胸围线、腰节线和下平线。
（3）后中心线。
（4）后片胸围宽为 B/4 cm。
（5）后肩宽为 S/2 cm。
（6）背宽为 S/2-2 cm。
（7）后领宽为 N/5-0.3 cm。
（8）后领深 2.5 cm。
（9）后肩斜取 15∶5。
（10）后肩上抬 1 cm。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

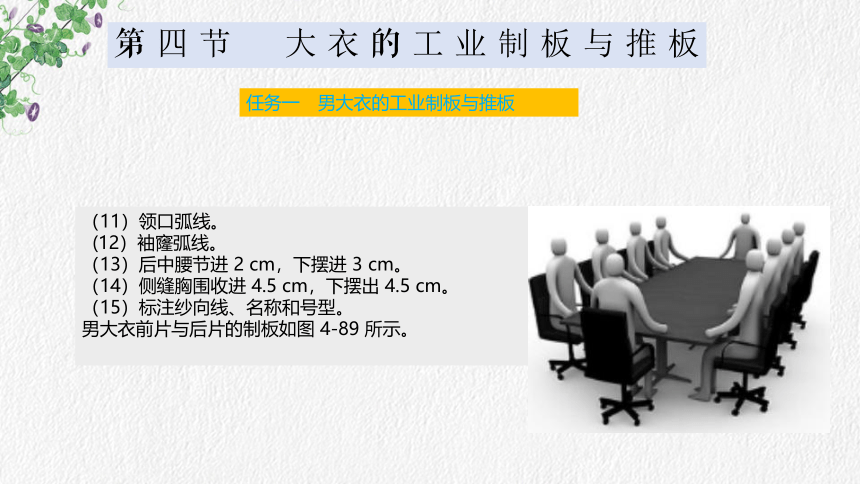

（11）领口弧线。
(12）袖窿弧线。
（13）后中腰节进 2 cm，下摆进 3 cm。
（14）侧缝胸围收进 4.5 cm，下摆出 4.5 cm。
（15）标注纱向线、名称和号型。
男大衣前片与后片的制板如图 4-89 所示。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

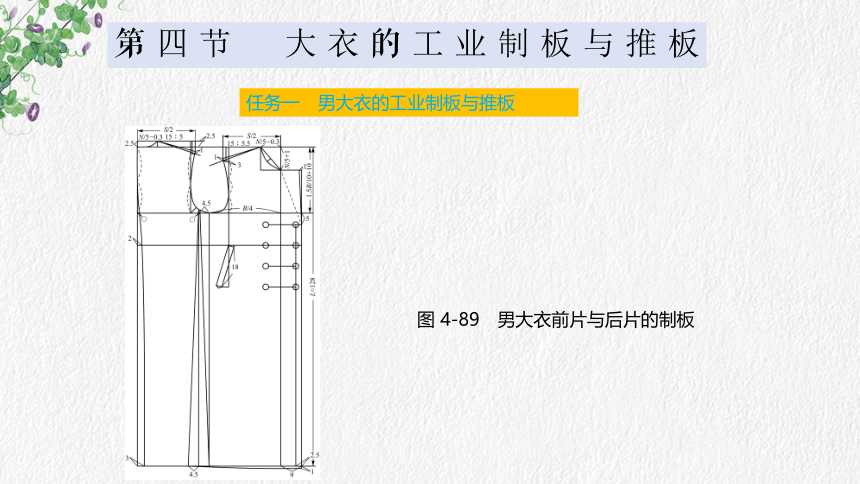

图 4-89　男大衣前片与后片的制板
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

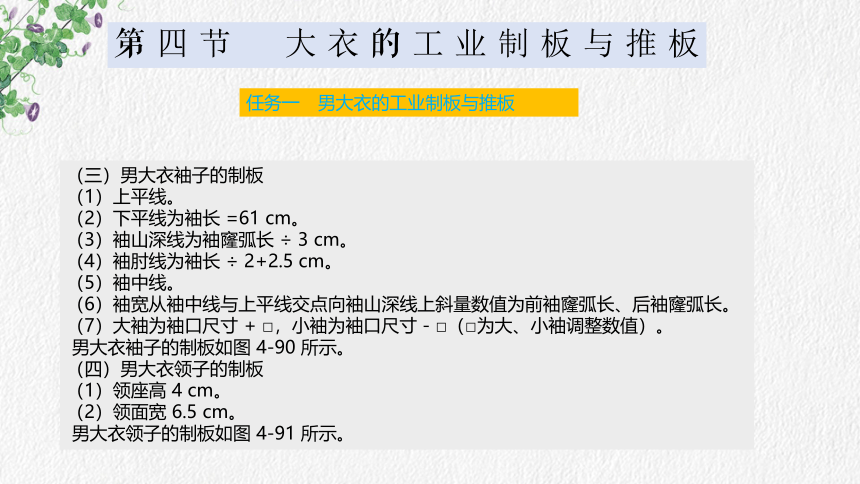

（三）男大衣袖子的制板
（1）上平线。
（2）下平线为袖长 =61 cm。
（3）袖山深线为袖窿弧长 ÷ 3 cm。
（4）袖肘线为袖长 ÷ 2+2.5 cm。
（5）袖中线。
（6）袖宽从袖中线与上平线交点向袖山深线上斜量数值为前袖窿弧长、后袖窿弧长。 （7）大袖为袖口尺寸 + □，小袖为袖口尺寸 - □（□为大、小袖调整数值）。
男大衣袖子的制板如图 4-90 所示。
（四）男大衣领子的制板
（1）领座高 4 cm。
（2）领面宽 6.5 cm。
男大衣领子的制板如图 4-91 所示。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板

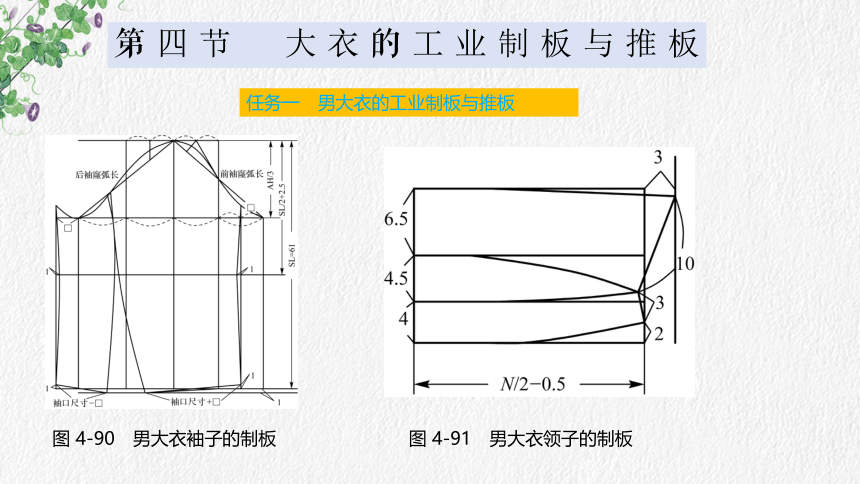

图 4-90　男大衣袖子的制板　
　图 4-91　男大衣领子的制板
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
（五）男大衣腰带的制板
（1）腰带长 130 cm。
（2）腰带宽 5 cm。
（3）搭合 3 cm。
男大衣腰带的制板如图 4-92 所示。
图 4-92 　男大衣腰带的制板
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
四、男大衣的推板说明
（一）确定基准线
前片 X 轴为胸围线，Y 轴为胸宽线。
2. 后片 X 轴为胸围线，Y 轴为背宽线。
3. 袖子 X 轴为袖山深线，Y 轴为内侧缝线。
4. 领座 X 轴为下平线，Y 轴为前中心线。
5. 领面 X 轴为下平线，Y 轴为前中心线。
6. 腰带 X 轴为下平线，Y 轴为腰带右端直线。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
（二）计算放码量
男大衣前片的推板
(1）A 点：X 轴为肩宽档差 ÷ 2- 领围档差 ÷ 5=0.6-0.2=0.4 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B、B1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 领围档差 ÷ 5=0.7-0.2=0.5 cm。 （3）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
（5）D1 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
（6）E 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（7）E1 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（8）F 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（9）F1 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
（10）G 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
（11）H 点：X 轴不变；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（12）H1 点：X 轴不变；
Y 轴为腰节档差 - 袖窿深档差 + 袋口档差 =1.25-0.7+0.5=1.05 cm。
男大衣前片推板的放码点如图 4-93 所示。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-93　男大衣前片推板的放码点
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
2. 男大衣后片的推板
（1）A 点：X 轴为肩宽档差 ÷ 2-领围档差 ÷ 5=0.6-0.2=0.4 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.05=0.65 cm。
（3）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
（4）D 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ； Y 轴不变。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
（5）D1 点：X 轴为胸围档差 ÷ 4- 背宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
（6）E 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（7）E1 点：X 轴为胸围档差 ÷ 4- 背宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（8）F 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（9）F1 点：X 轴为胸围档差 ÷ 4-背宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
男大衣后片推板的放码点如图 4-94 所示。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-94　男大衣后片推板的放码点
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
3. 男大衣袖片的推板
（1）A 点： X 轴为 1/2× 袖宽档差 =0.35 cm ；
Y 轴为胸围档差 ÷ 10=0.4 cm。
（2）B、B1 点： X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴为 1/3× 袖山深档差 =0.13 cm。
（3）C、C1、E、E1 点：X 轴不变；
Y 轴不变。
（4）D、D1 点：X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴不变。
（5）F、F1 点：X 轴为 1/2×（袖宽档差 + 袖口档差）=1/2×(0.7+0.5)=0.6 cm ；
Y 轴为 1/2×（袖长档差 - 袖山深档差）=1/2×(1.5-0.4)=0.55 cm。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
（6）G、G1 点：X 轴不变；
Y 轴 为 1/2×（袖长档差 - 袖山深档差）=1/2×(1.5-0.4)=0.55 cm。
（7）H、1 点：X 轴为袖口档差 =0.5 cm ；
Y 轴为袖长档差 - 袖山深档差 =1.5-0.4=1.1 cm。
（8）I、I1 点： X 轴不变；
Y 轴为袖长档差 - 袖山深档差 =1.5-0.4=1.1 cm。
男大衣袖片推板的放码点如图 4-95 所示。
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-95　男大衣袖片推板的放码点
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
4. 男大衣领子的推板
A、B、C、D 点：X 轴为 N/2 档差；
Y 轴不变。 男大衣领子推板的放码点如图 4-96 所示。
图 4-96　男大衣领子推板的放码点
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
5. 男大衣腰带的推板
（1）A 点：X 轴不变；
Y 轴不变。
（2）B、C、D、E 点：X 轴为胸围档差 =4 cm ；
Y 轴不变。
男大衣腰带推板的放码点如图 4-97 所示。
图 4-97　 男大衣腰带推板的放码点
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
五、男大衣的系列样板
男大衣各部位的推板及系列样板图如图 4-98 ～图 4-103 所示。
图 4-98　男大衣前片的推板　
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-99　男大衣后片的推板
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-100　男大衣袖子的推板
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-101　男大衣领子的推板
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-102　男大衣腰带的推板
第四节　大衣的工业制板与推板
任务一　男大衣的工业制板与推板
图 4-102　男大衣腰带的推板
