FRESH TEMPLATE
第四章
上装的工业制板与推板
目录
CONTENT
衬衫的工业制板与推板
西服的工业制板与推板
夹克衫的工业制板与推板
444444444555666678944@44447444448749
4.1
4.2
4.3
4.4
大衣的工业制板与推板
衬衫的工业制板与推板
Life was like a box of chocolates, you never know what you’re go to get. Life was like a box of chocolates
4.1
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

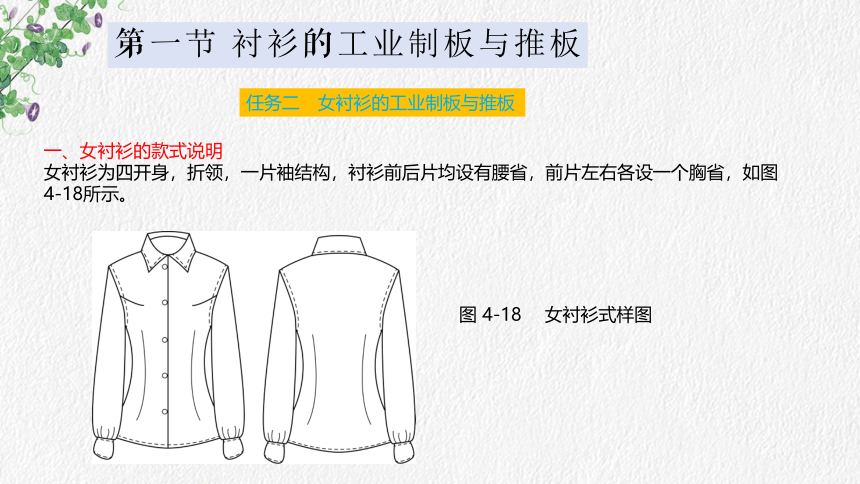

一、女衬衫的款式说明
女衬衫为四开身，折领，一片袖结构，衬衫前后片均设有腰省，前片左右各设一个胸省，如图4-18所示。
图 4-18 　女衬衫式样图
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

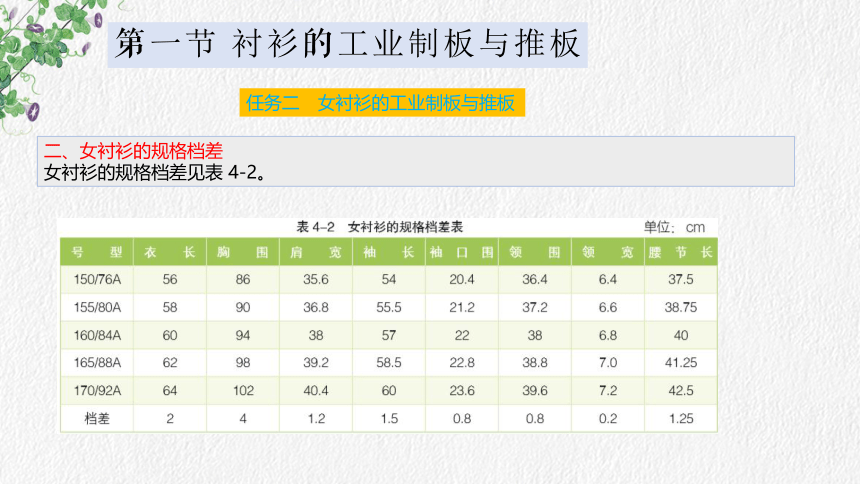

二、女衬衫的规格档差
女衬衫的规格档差见表 4-2。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

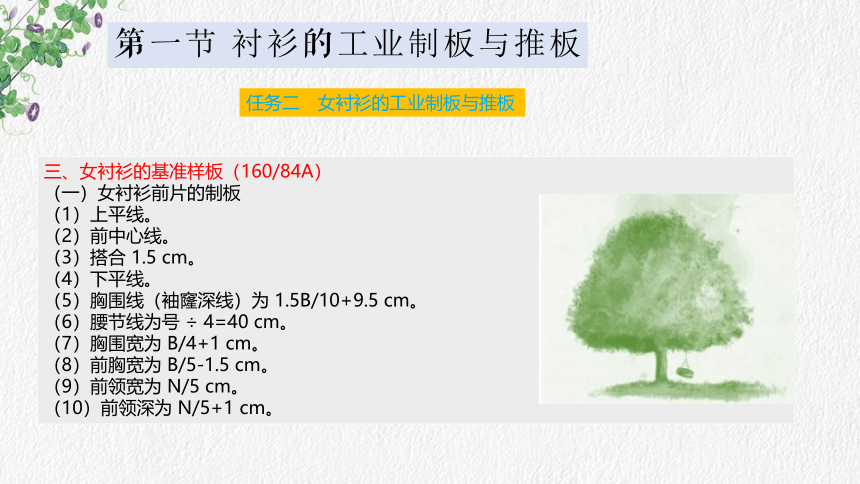

三、女衬衫的基准样板（160/84A）
（一）女衬衫前片的制板
（1）上平线。
（2）前中心线。
（3）搭合 1.5 cm。
（4）下平线。
（5）胸围线（袖窿深线）为 1.5B/10+9.5 cm。
（6）腰节线为号 ÷ 4=40 cm。
（7）胸围宽为 B/4+1 cm。
（8）前胸宽为 B/5-1.5 cm。
（9）前领宽为 N/5 cm。
（10）前领深为 N/5+1 cm。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

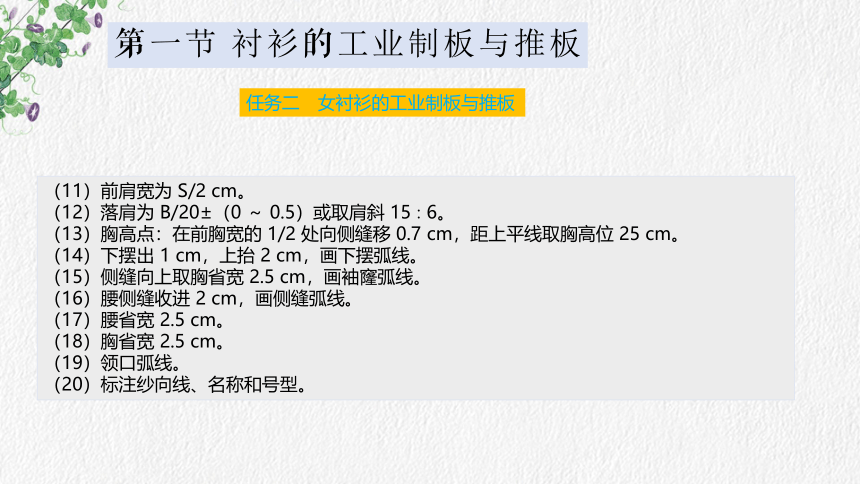

（11）前肩宽为 S/2 cm。
（12）落肩为 B/20±（0 ～ 0.5）或取肩斜 15∶6。
（13）胸高点：在前胸宽的 1/2 处向侧缝移 0.7 cm，距上平线取胸高位 25 cm。
（14）下摆出 1 cm，上抬 2 cm，画下摆弧线。
（15）侧缝向上取胸省宽 2.5 cm，画袖窿弧线。
（16）腰侧缝收进 2 cm，画侧缝弧线。
（17）腰省宽 2.5 cm。
（18）胸省宽 2.5 cm。
（19）领口弧线。
（20）标注纱向线、名称和号型。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

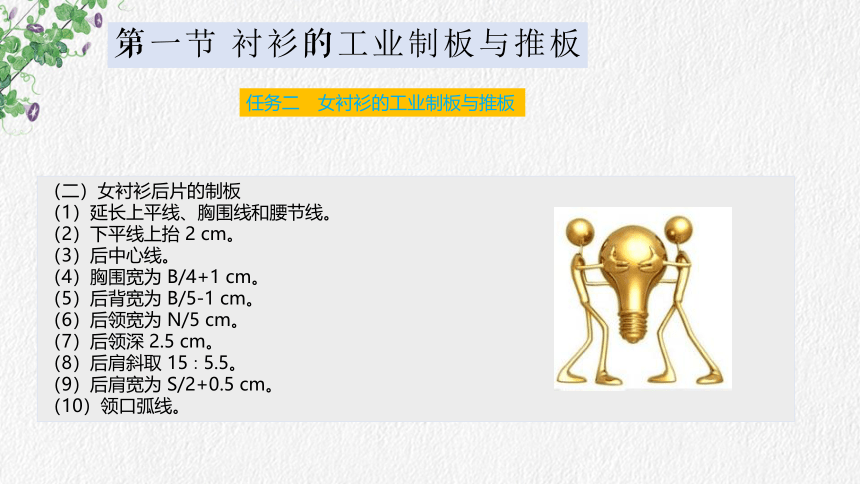

（二）女衬衫后片的制板
（1）延长上平线、胸围线和腰节线。
（2）下平线上抬 2 cm。
（3）后中心线。
（4）胸围宽为 B/4+1 cm。
（5）后背宽为 B/5-1 cm。
（6）后领宽为 N/5 cm。
（7）后领深 2.5 cm。
（8）后肩斜取 15∶5.5。
（9）后肩宽为 S/2+0.5 cm。
（10）领口弧线。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
（11）袖窿弧线。
（12）腰侧缝收进 2 cm，画侧缝弧线。
（13）后中心线下移 0.5 cm，画下摆弧线。
（14）腰省宽 2.5 cm。
（15）标注纱向线、名称和号型。
（三）女衬衫袖片的制板
（1）上平线。
（2）下平线为衣长 - 袖头宽。
（3）袖山深线为袖窿弧长 AH/3-1.5 cm。
（4）袖中线。
（5）袖口宽为袖口尺寸 + 褶量。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

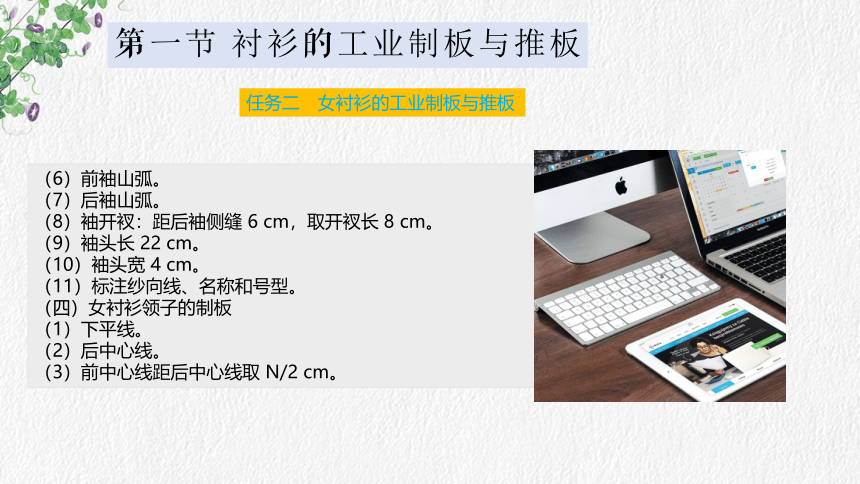

（6）前袖山弧。
（7）后袖山弧。
（8）袖开衩：距后袖侧缝 6 cm，取开衩长 8 cm。
（9）袖头长 22 cm。
（10）袖头宽 4 cm。
（11）标注纱向线、名称和号型。
（四）女衬衫领子的制板
（1）下平线。
（2）后中心线。
（3）前中心线距后中心线取 N/2 cm。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

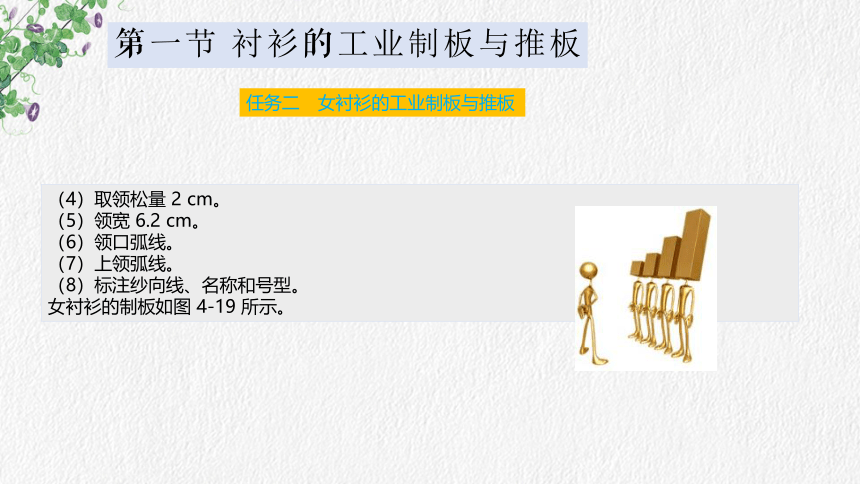

（4）取领松量 2 cm。
（5）领宽 6.2 cm。
（6）领口弧线。
（7）上领弧线。
（8）标注纱向线、名称和号型。
女衬衫的制板如图 4-19 所示。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板

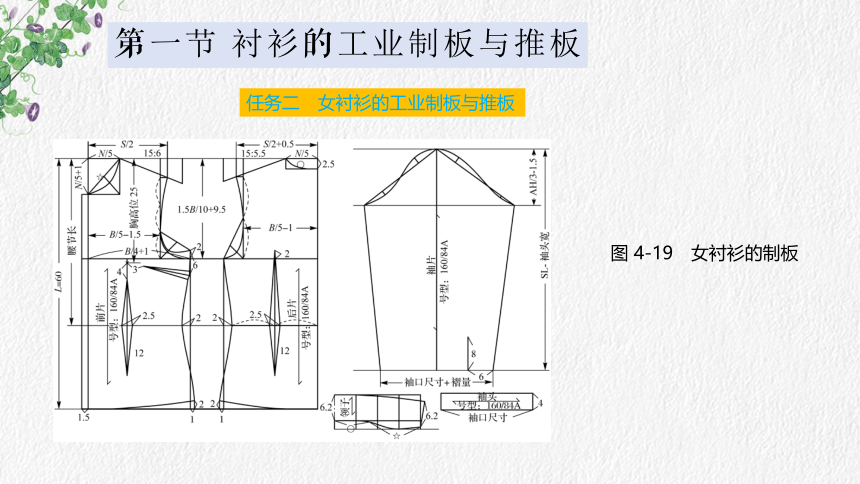

图 4-19　女衬衫的制板
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
四、女衬衫的推板说明
( 一 ) 确定基准线
1.前片 X 轴为胸围线，Y 轴为胸宽线。
2. 后片 X 轴为胸围线，Y 轴为后中心线。
3. 袖片 X 轴为袖山深线，Y 轴为袖中线。
4. 袖头 X 轴为袖头下平线，Y 轴为右袖头宽线。
5. 领子 X 轴为领下平线，Y 轴为领前中线。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
（二）计算放码量
女衬衫前片的推板
（1）A 点：X 轴为肩宽档差 ÷ 2- 领围档差 ÷ 5=0.6-0.16=0.44 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B、B1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 领围档差 ÷ 5=0.7-0.16=0.54 cm。
（3）C 点：X 轴不变；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
（4）D 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
（5）D1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴不变。
（6）E 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（7）E1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（8）F 点：X 轴为胸围档差 ÷ 4- 胸宽档差（1.5× 胸围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
（9）F1 点：X 轴为 1.5× 胸围档差 ÷ 10=0.6 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（10）G 点：X 轴 为 1/2× 胸 宽 档 差（1.5× 胸 围 档 差 ÷ 10）= 1/2×0.6=0.3 cm ；
Y 轴不变。
（11）G1 点：X 轴为 1/2× 胸宽档差（1.5× 胸围档差 ÷ 10）= 1/2×0.6=0.3 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)= 1.250.7=0.55 cm。
（12）G2、G3 点：X 轴因省量不变，所以取 1/2× 胸宽档差（1.5× 胸围档差 ÷ 10）=1/2×0.6=0.3 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.250.7=0.55 cm。
（13）H 点：X 轴 为 1/2× 胸 宽 档 差（1.5× 胸 围 档 差 ÷ 10）= 1/2×0.6=0.3 cm ；
Y 轴不变。
（14）H1、H2、H3 点：X 轴为胸围档差÷ 4-胸宽档差（1.5×胸 围档差 ÷ 10）= 1-0.6=0.4 cm ；
Y 轴不变。
女衬衫前片推板的放码点如图 4-20 所示。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
图 4-20　女衬衫前片推板的放码点
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
2. 女衬衫后片的推板
（1）A 点：X 轴为领围档差 ÷ 5=0.8 ÷ 5=0.16 cm ；
Y 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm。
（2）B 点：X 轴不变；
Y 轴为 1.5× 胸围档差 ÷ 10+0.05=0.65 cm。
（3）C 点：X 轴为肩宽档差 ÷ 2=1.2 ÷ 2=0.6 cm ；
Y 轴为袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）- 落肩档差（胸围档差 ÷ 20）=0.7-0.2=0.5 cm。 （4）D 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴不变。
（5）E 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
（6）E1 点：X 轴不变；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
（7）F 点：X 轴为胸围档差 ÷ 4=1 cm ；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（8）F1 点：X 轴不变；
Y 轴为衣长档差 - 袖窿深档差（1.5× 胸围档差 ÷ 10+0.1）=2-0.7=1.3 cm。
（9）G 点：X 轴为胸围档差 ÷ 8=0.5 cm ；
Y 轴不变。
（10）G1、G2、G3 点：X 轴为胸围档差 ÷ 8=0.5 cm ；
Y 轴为腰节档差 - 袖窿深档差 (1.5× 胸围档差 ÷ 10+0.1)=1.25-0.7=0.55 cm。
女衬衫后片推板的放码点如图 4-21 所示。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
图 4-21　女衬衫后片推板的放码点
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
3. 女衬衫袖片的推板
（1）A 点：X 轴不变；
Y 轴为胸围档差 ÷ 10=0.4 cm。
（2）B、B1 点：X 轴为 1.5× 胸围档差 ÷ 10+0.1=0.7 cm ；
Y 轴不变。
（3）C、C1 点：X 轴为 1/2× 袖宽档差 (1.5× 胸围档差 ÷ 10+0.1)=1/2×0.7=0.35 cm ；
Y 轴为 1/2× 袖山深档差（胸围档差 ÷ 10）=1/2×0.4=0.2 cm。
（4）D、D1 点：X 轴为 1/2× 袖口档差 =0.4 cm。
Y 轴为袖长档差 - 袖山深档差 ( 胸围档差 ÷ 10)=1.5-0.4=1.1 cm。
（5）E、E1 点：如果袖衩到袖下平线和袖侧缝的大小不变，那么这两点的放码量与 D1 点相同。
女衬衫袖片推板的放码点如图 4-22 所示。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
图 4-22　女衬衫袖片推板的放码点
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
4. 女衬衫袖头的推板
（1）A 点：X 轴不变；
Y 轴不变。
（2）B 点：X 轴为袖口档差＝ 0.8 cm ；
Y 轴不变。
（3）C 点：X 轴为袖口档差＝ 0.8 cm ；
Y 轴不变。 女衬衫袖头推板的放码点如图 4-23 所示。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
图 4-23　女衬衫袖头推板的放码点
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
5. 女衬衫领子的推板
（1）A 点：X 轴为领围档差 ÷ 2=0.4 cm ；
Y 轴为领宽档差＝ 0.2 cm。
（2）B 点：X 轴为领围档差 ÷ 2=0.4 cm ；
Y 轴不变。
（3）C 点：X 轴不变；
Y 轴为领宽档差＝ 0.2 cm。
（4）D 点：X 轴不变；
Y 轴不变。
女衬衫领子推板的放码点如图 4-24 所示。
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
图 4-24　女衬衫领子推板的放码点
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
五、女衬衫的系列样板
女衬衫各部位的推板及系列样板图如图 4-25 ～图 4-29 所示。
图 4-25　女衬衫前片的推板
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
　图 4-26　女衬衫后片的推板　
　图 4-27　女衬衫袖片的推板
第一节 衬衫的工业制板与推板
任务二　女衬衫的工业制板与推板
图 4-28　女衬衫领子的推板
图 4-29　女衬衫系列样板
