(共26张PPT)
第二章 数据通信基础

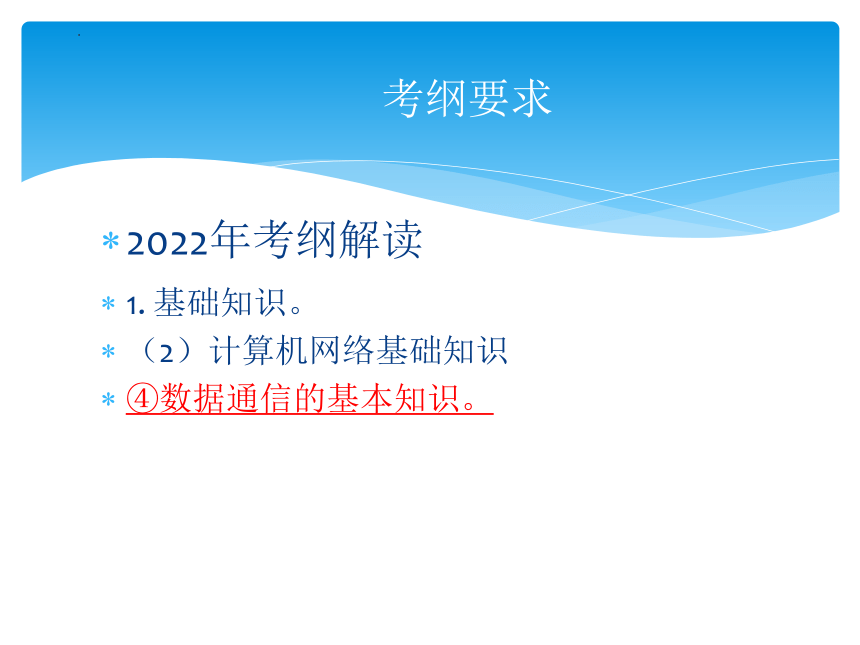

2022年考纲解读
1. 基础知识。
（2）计算机网络基础知识
④数据通信的基本知识。
考纲要求

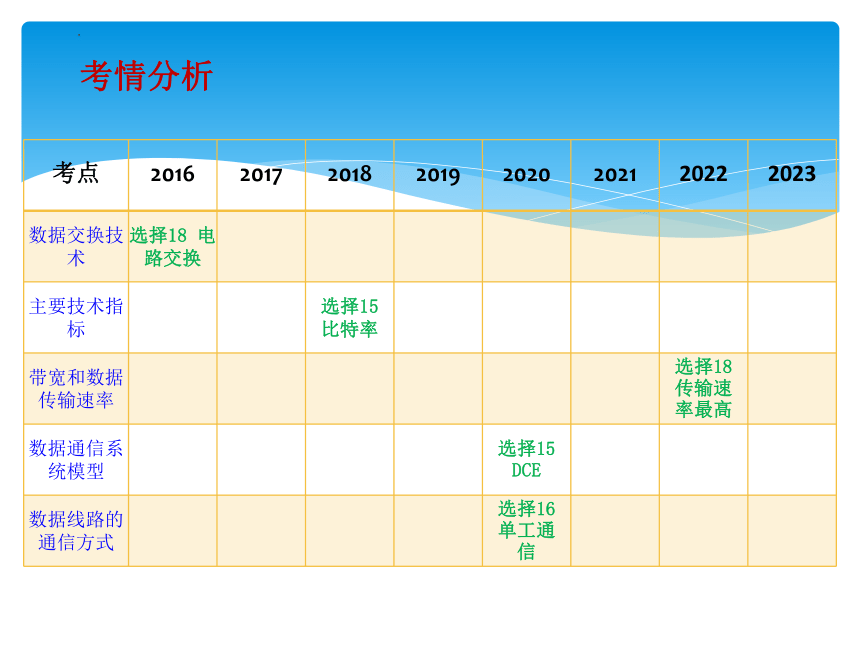

考情分析
考点 2016 2017 2018 2019 2020 2021 2022 2023
数据交换技术 选择18 电路交换
主要技术指标 选择15 比特率
带宽和数据传输速率 选择18 传输速率最高
数据通信系统模型 选择15 DCE
数据线路的通信方式 选择16 单工通信

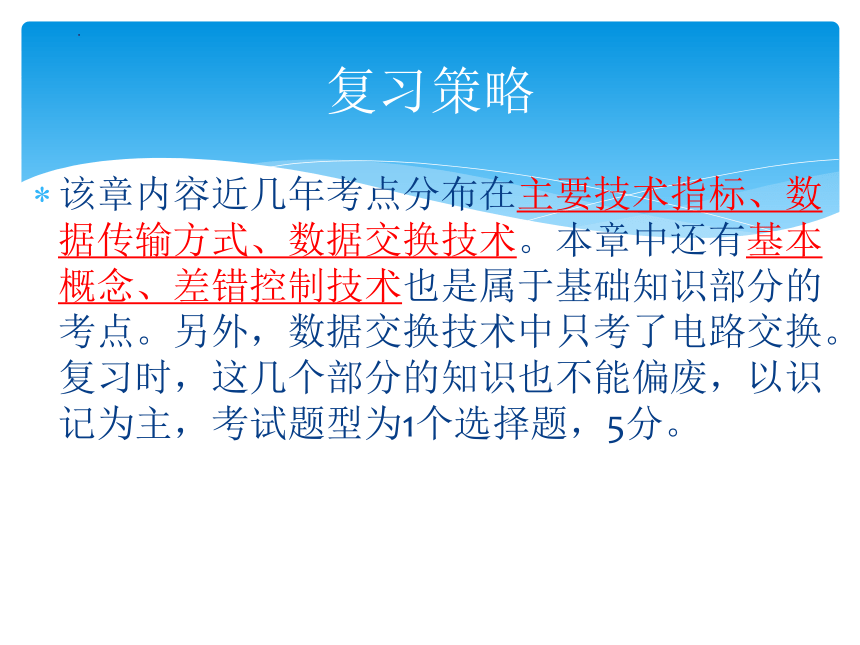

该章内容近几年考点分布在主要技术指标、数据传输方式、数据交换技术。本章中还有基本概念、差错控制技术也是属于基础知识部分的考点。另外，数据交换技术中只考了电路交换。复习时，这几个部分的知识也不能偏废，以识记为主，考试题型为1个选择题，5分。
复习策略
2.2 数据传输方式

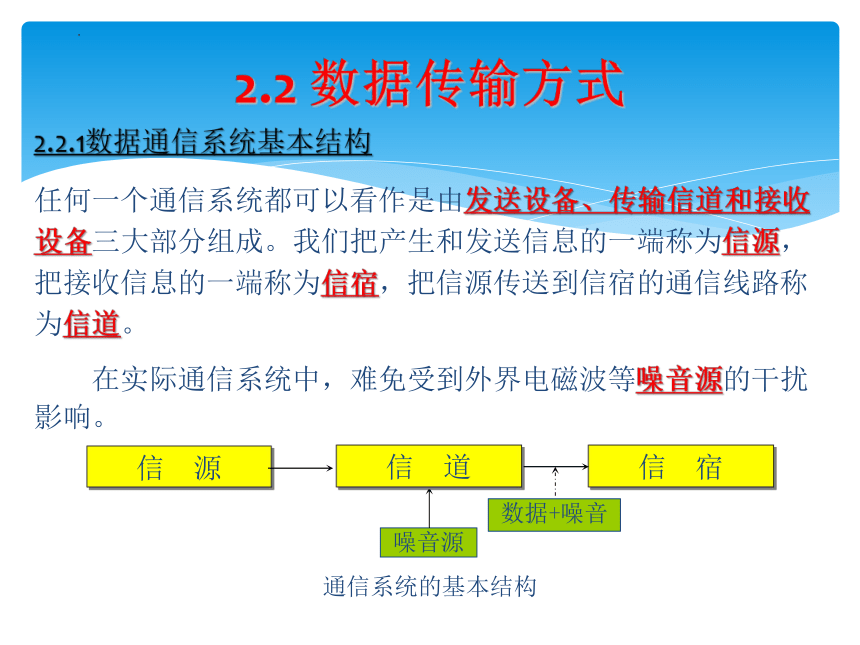

2.2.1数据通信系统基本结构
任何一个通信系统都可以看作是由发送设备、传输信道和接收设备三大部分组成。我们把产生和发送信息的一端称为信源，把接收信息的一端称为信宿，把信源传送到信宿的通信线路称为信道。
在实际通信系统中，难免受到外界电磁波等噪音源的干扰影响。
通信系统的基本结构
数据+噪音
噪音源
信 源
信 道
信 宿
2.2 数据传输方式
2.2 数据传输方式
2.2.2 数据通信系统模型

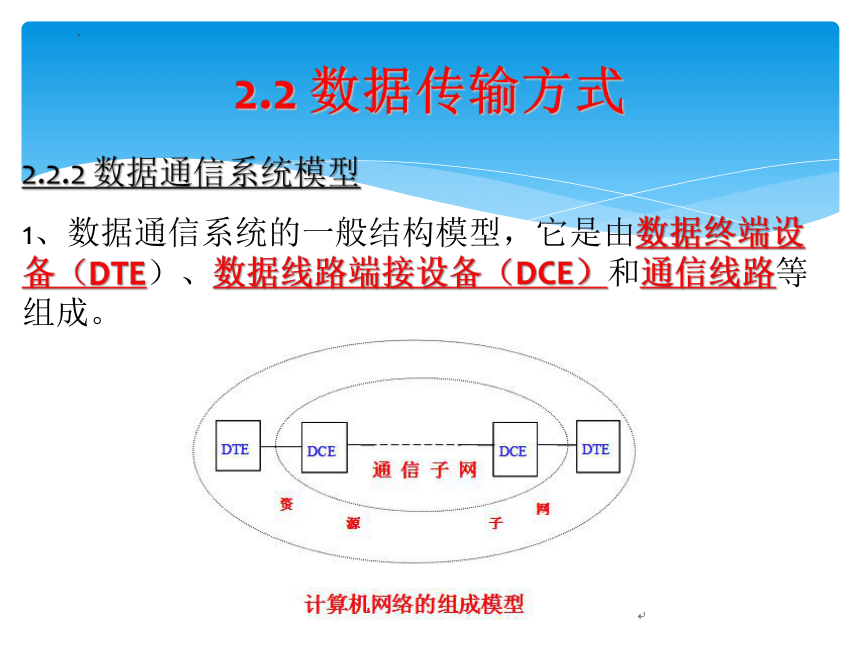

1、数据通信系统的一般结构模型，它是由数据终端设备（DTE）、数据线路端接设备（DCE）和通信线路等组成。
2.2 数据传输方式
2.2.2 数据通信系统模型

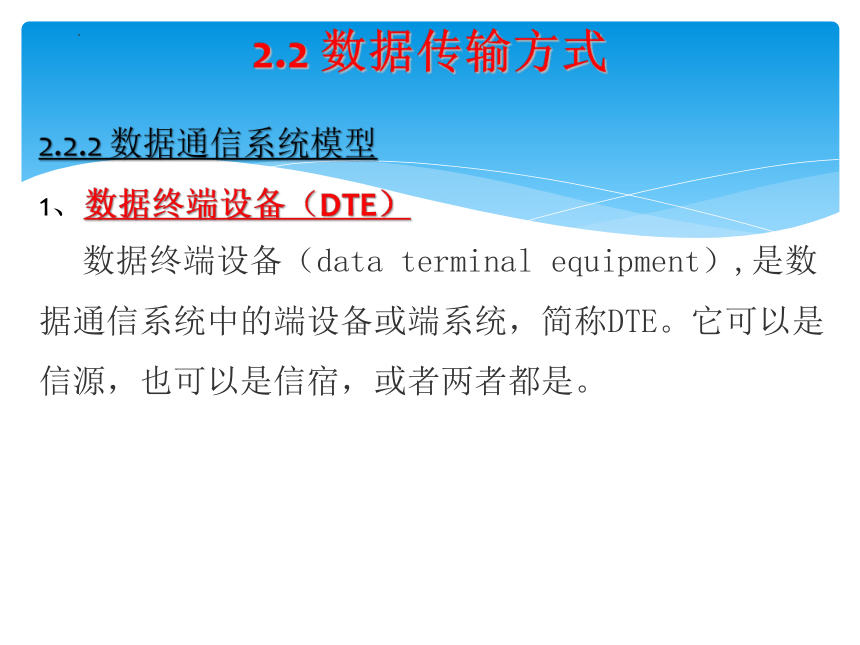

1、数据终端设备（DTE）
数据终端设备（data terminal equipment）,是数据通信系统中的端设备或端系统，简称DTE。它可以是信源，也可以是信宿，或者两者都是。
2.2 数据传输方式
2.2.2 数据通信系统模型

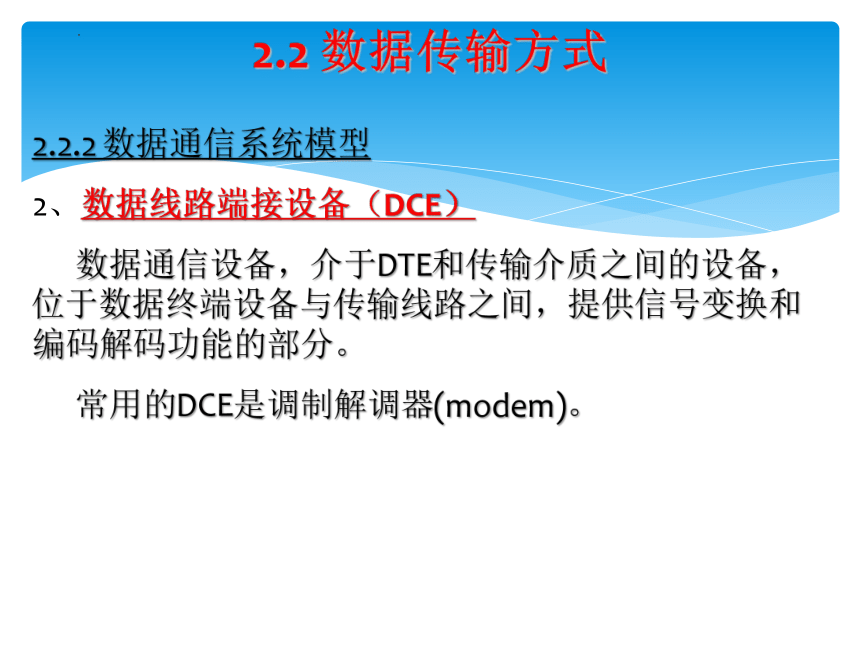

2、数据线路端接设备（DCE）
数据通信设备，介于DTE和传输介质之间的设备，位于数据终端设备与传输线路之间，提供信号变换和编码解码功能的部分。
常用的DCE是调制解调器(modem)。
2.2 数据传输方式
2.2.2 数据通信系统模型
3、通信线路
通信线路是保证信息传递的通路。
局域网的常用通信线路有双绞线、光缆、同轴电缆。
2.2.3 数据线路的通信方式
计算机网络中传输的信息都是数字数据，计算机之间的通信就是数据通信方式，数据通信是计算机和通信线路结合的通信方式。
根据数据信息在传输线上的传送方向，数据通信方式有：单工通信、半双工通信、双工通信。
发送端
接收端
发送端
接收端
1、单工通信
在通信线路上，数据只可按一个固定的方向传送而不能进行相反方向传送的通信方式，称为单工通信。
数据
信道
现实生活应用：无线电广播 电视广播
发送端
发送端
接收端
接收端
信道
数据可以双向传输，但不能同时进行，采用
分时间段传输，在任一时刻只允许在一个方向
上传输主信息，这种通信方式称为半双工通信。
数据
发送端
接收端
发送端
接收端
2、半双工通信
现实生活应用：航空和航海的无线电台、对讲机
发送端
接收端
接收端
发送端
发送端
发送端
可同时双向传输数据的通信方式，称为全双工通信。
数据
接收端
接收端
数据
3、全双工通信
现实生活应用：计算机通信、手机、电话通信
2.2.3 数据线路的通信方式
数据传输方式依其数据在传输线原样不变地传输还是调制变样后再传输，可分为基带传输、频带传输、宽带传输等方式。
2.2.4 数据线路的通信方式
1．基带传输
基带（Baseband）
是指调制前原始电信号占用的频带，是原始电信号固有的基本频带。
基带信号
是未经载波调制的信号。 由“0”和“1”组成的数字信号又称为“数字基带信号”。
基带传输
在信道中直接传输基带信号时，称为基带传输。
基带传输的信号既可以是模拟信号，也可以是数字信号，具体类型由信源决定。
基带传输是一种最基本的数据传输方式，一般用在较近距离的数据通信中。在计算机局域网中，主要就是采用这种传输方式。
2.2.4 数据线路的通信方式
2．频带传输
利用模拟信道实现数字信号传输的方法，称为“频带传输”。
将数字信号调制成模拟信号后在发送和传输，到达接收端时，再把模拟信号解调为原来的数字信号。
调制解调器：调制解调器是一种计算机硬件，它能把计算机的数字信号翻译成可沿普通电话线传送的模拟信号，而这些模拟信号又可被线路另一端的另一个调制解调器接收，并译成计算机可懂的语言。这一简单过程完成了两台计算机间的通信。
我们现有的电话、模拟电视信号等，都是属于频带传输。
2.2.4 数据线路的通信方式
3.频带传输与基带传输不同：
基带传输中，基带信号占有信道的全部带宽；
频带传输中，模拟信号通常由某个频率或某几个频率组成，占用一个固有频带(高频)，即整个频道的一部分。采用多路复用技术，提高了信道利用率。
2.2.4 数据线路的通信方式
4．宽带传输
宽带是指带宽比声频更宽的频带。利用宽带进行的传输称为宽带传输。
宽带传输可以在传输介质上使用频分多路复用技术。
由于数字信号的频带很宽，不便于在宽带网中直接传输，通常将其转化成模拟信号后再在宽带网中传输。
宽带传输信道容量大，传输距离远，基带传输速率快，距离近。
2.2.4 数据线路的通信方式
4．宽带传输
计算机局域网中采用的数据传输系统有基带传输和宽带传输两种方式，它们的主要区别在于传输速率不同。一个宽带信道能被划分为许多个逻辑信道，从而可以将各种声音、图像和数据信息传输综合在同一个物理信道上进行。
2.2.4 数据线路的通信方式
4．宽带传输
●一般说，宽带传输与基带传输相比有以下优点：
能在一个信道中传输声音、图像和数据信息，使系统具有多种用途； 　　
●一条宽带信道能划分为多条逻辑基带信道，实现多路复用，因此信道的容量大大增加； 　　
●宽带传输的距离比基带远，因为基带传输直接传送数字信号，传输的速率越高，能够传输的距离越短。
思维导图
（2020）15. 数据通信系统由DTE、DCE和通信线路组成，其中DCE是（ ）
A.数据终端设备 B.数据通信设备
C.数据存储介质 D.数据传输介质
高考真题
（2020）16.无线电广播采用的数据通信方式是（ ）
A.红外传输 B.单工通信
C.半双工通信 D.全双工通信
模拟练习
1.目前计算机网络中采用的数据通信方式是（ ）
A.单工通信 B.半双工通信 C.全双工通信 D.三工通信
2. 使用Modem通过电话系统实现两个计算机之间的通信是属于（ ）
A.模拟信号传输模拟数据 B.数字信号传输数字数据
C.数字信号传输模拟数据 D.模拟信号传输数字数据
3.基带传输是（ ）
A.数字信号传输 B.模拟信号传输
C.频带传输 D.数模混合信号传输
4.数据传输方式中，双方可交替发送和接收信息，但不能同时接收和发送信息的是
A.单工通信 B.半双工通信 C全双工通信 D.异步通信
5.下列对宽带传输的叙述中不正确的是（ ）
A.宽带传输采用多路复用技术
B.宽带可以传输音频、视频和数字信号
C.宽带传输的距离比基带远
D.宽带不能划分为多条逻辑基带信道
6.数据通信中,利用电话交换网与调制解调器进行数据传输的方法属于（ ）
A.频带传输 B.宽带传输 C.基带传输 D.IP传输
7．在传输过程中，接收和发送共享同一信道的方式称为（ ） A．单工 B．半双工 C．双工 D．全双工通信
8.采用半双工通信方式，数据传输的方向为( )
A．可以在两个方向上同时传输
B．只能在一个方向上传输
C．可以在两个方向上传输，但不能同时进行
D．以上均不对
9.采用全双工通信方式，数据传输的方向为( )
A．可以在两个方向上同时传输
B．只能在一个方向上传输
C．可以在两个方向上传输，但不能同时进行
D．以上均不对
10. 下列关于半双工通信的说法中,正确的是( )
A. 一个方向,一条线路
B. 交替方向,一条线路
C. 一端只有发送装置,一端只有接收装置
D. 任意时刻只有一个传输方向,相当于串行传输
完成配套习题
绘制本小节思维导图。
课堂作业
