(共23张PPT)
第三章
3.5 子网划分2
核心知识。
2. 核心技能。
①IP地址规划与子网划分。
2022年考纲要求

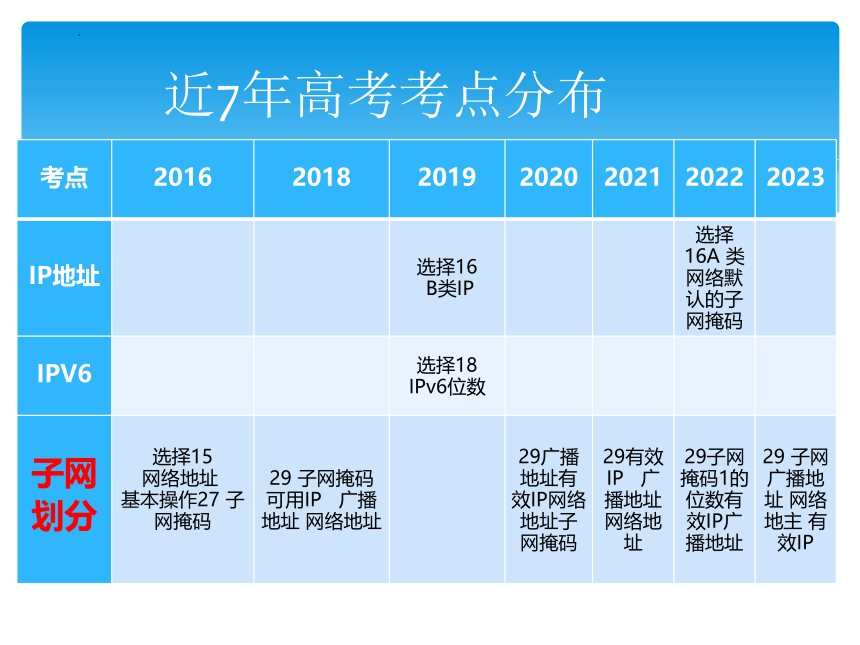

近7年高考考点分布
考点 2016 2018 2019 2020 2021 2022 2023
IP地址 选择16 B类IP 选择16A 类网络默认的子网掩码
IPV6 选择18 IPv6位数
子网 划分 选择15 网络地址 基本操作27 子网掩码 29 子网掩码 可用IP 广播地址 网络地址 29广播地址有效IP网络地址子网掩码 29有效IP 广播地址 网络地址 29子网掩码1的位数有效IP广播地址 29 子网广播地址 网络地主 有效IP

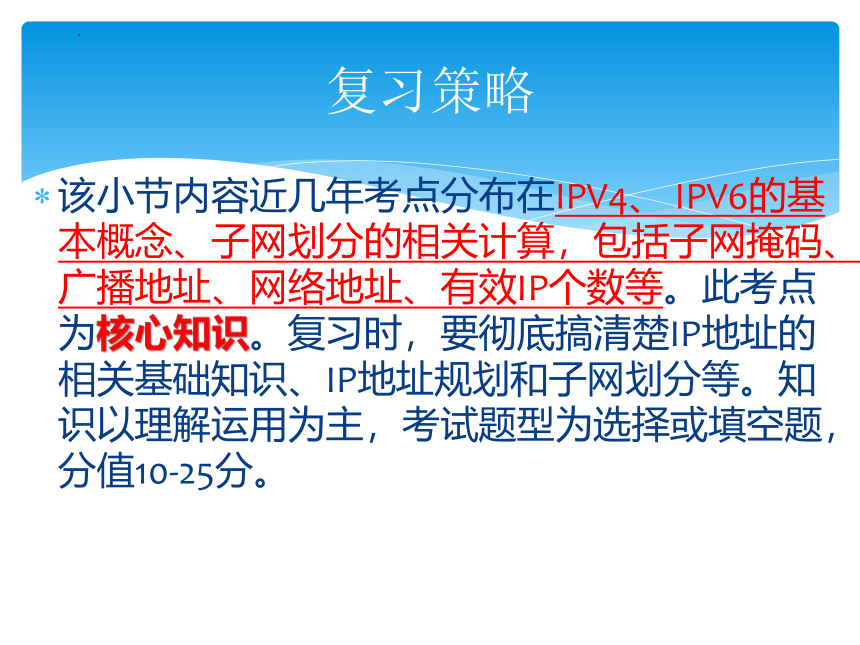

该小节内容近几年考点分布在IPV4、 IPV6的基本概念、子网划分的相关计算，包括子网掩码、广播地址、网络地址、有效IP个数等。此考点为核心知识。复习时，要彻底搞清楚IP地址的相关基础知识、IP地址规划和子网划分等。知识以理解运用为主，考试题型为选择或填空题，分值10-25分。
复习策略
3.5.10 定长子网划分

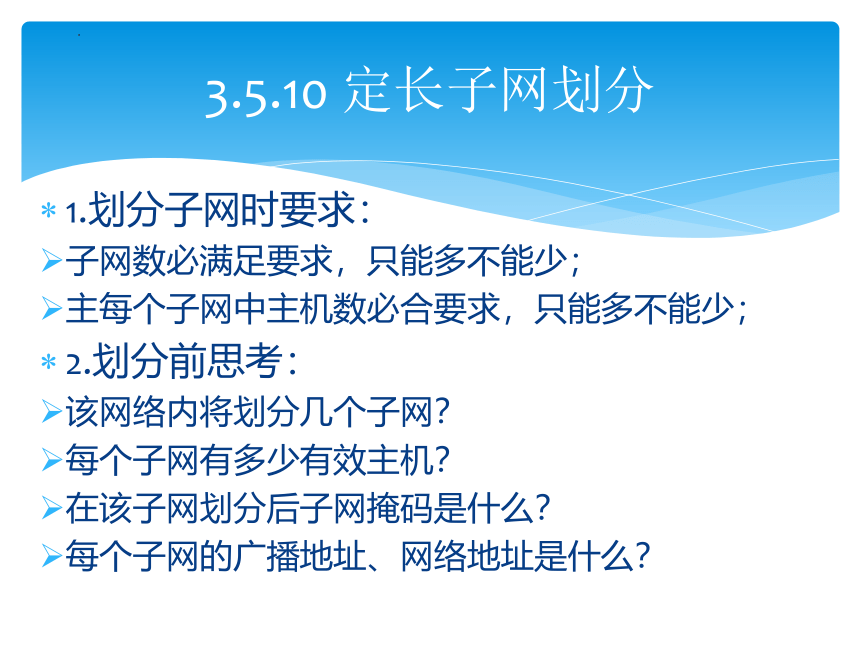

1.划分子网时要求：
子网数必满足要求，只能多不能少；
主每个子网中主机数必合要求，只能多不能少；
2.划分前思考：
该网络内将划分几个子网？
每个子网有多少有效主机？
在该子网划分后子网掩码是什么？
每个子网的广播地址、网络地址是什么？
3.5.10 定长子网划分

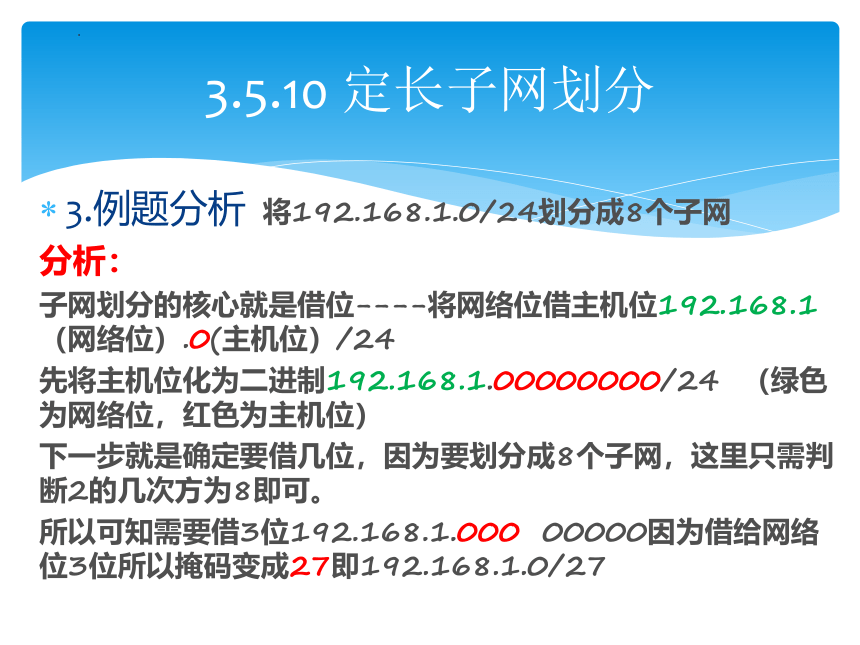

3.例题分析 将192.168.1.0/24划分成8个子网
分析：
子网划分的核心就是借位----将网络位借主机位192.168.1（网络位）.0(主机位）/24
先将主机位化为二进制192.168.1.00000000/24 （绿色为网络位，红色为主机位）
下一步就是确定要借几位，因为要划分成8个子网，这里只需判断2的几次方为8即可。
所以可知需要借3位192.168.1.000 00000因为借给网络位3位所以掩码变成27即192.168.1.0/27
3.5.10 定长子网划分

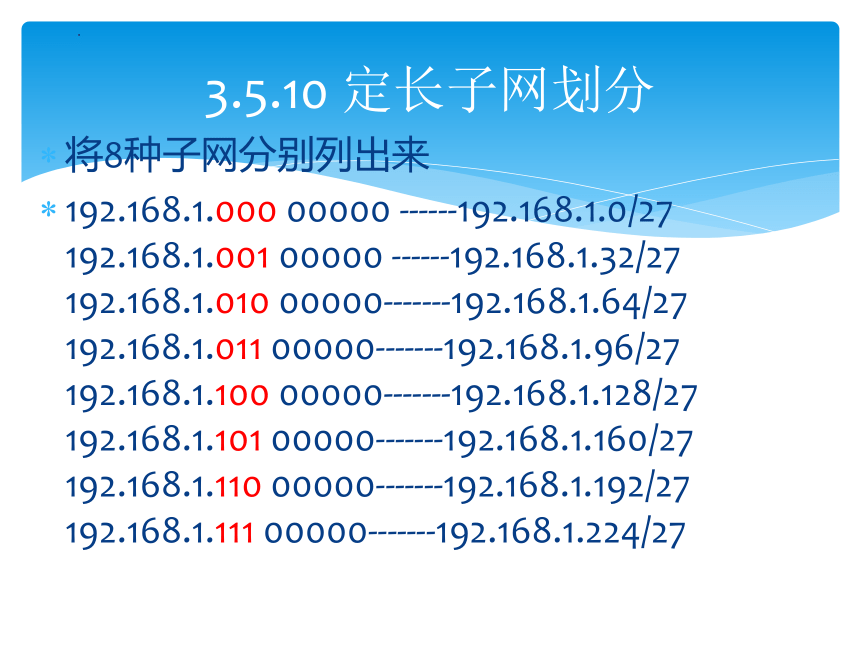

将8种子网分别列出来
192.168.1.000 00000 ------192.168.1.0/27 192.168.1.001 00000 ------192.168.1.32/27 192.168.1.010 00000-------192.168.1.64/27 192.168.1.011 00000-------192.168.1.96/27 192.168.1.100 00000-------192.168.1.128/27 192.168.1.101 00000-------192.168.1.160/27 192.168.1.110 00000-------192.168.1.192/27 192.168.1.111 00000-------192.168.1.224/27
3.5.10 定长子网划分

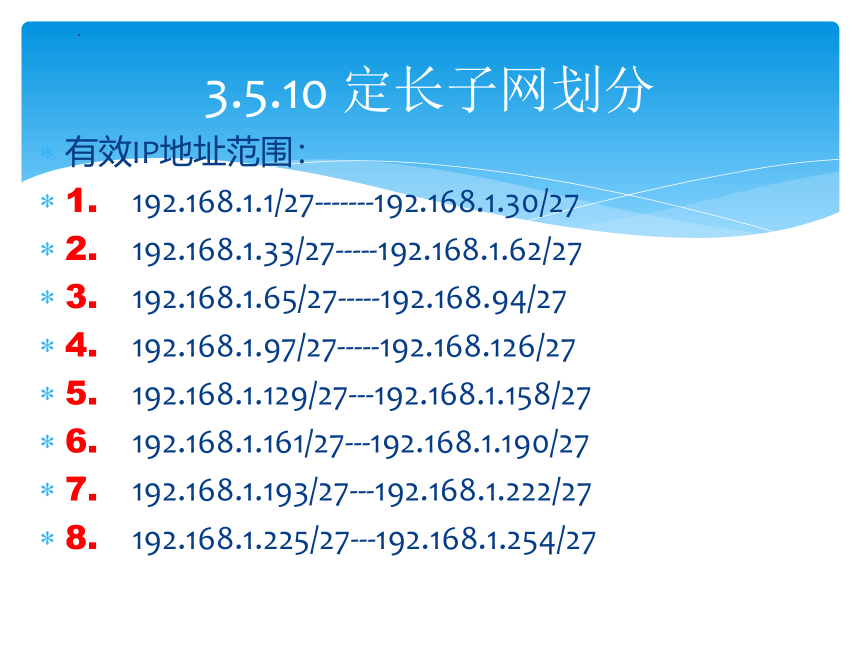

有效IP地址范围：
1. 192.168.1.1/27-------192.168.1.30/27
2. 192.168.1.33/27-----192.168.1.62/27
3. 192.168.1.65/27-----192.168.94/27
4. 192.168.1.97/27-----192.168.126/27
5. 192.168.1.129/27---192.168.1.158/27
6. 192.168.1.161/27---192.168.1.190/27
7. 192.168.1.193/27---192.168.1.222/27
8. 192.168.1.225/27---192.168.1.254/27
3.5.10 定长子网划分

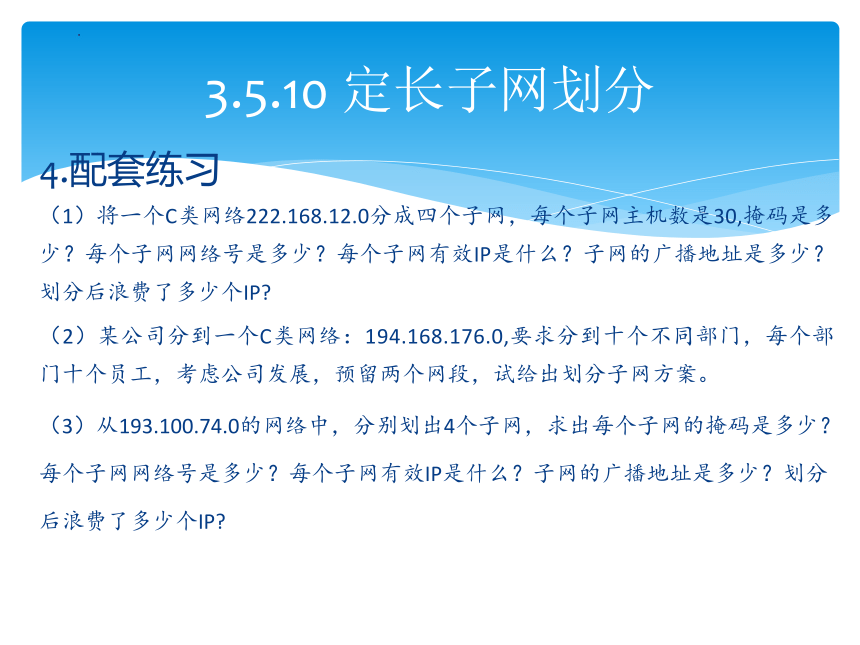

4.配套练习
（1）将一个C类网络222.168.12.0分成四个子网，每个子网主机数是30,掩码是多少？每个子网网络号是多少？每个子网有效IP是什么？子网的广播地址是多少？划分后浪费了多少个IP
（2）某公司分到一个C类网络：194.168.176.0,要求分到十个不同部门，每个部门十个员工，考虑公司发展，预留两个网段，试给出划分子网方案。
（3）从193.100.74.0的网络中，分别划出4个子网，求出每个子网的掩码是多少？每个子网网络号是多少？每个子网有效IP是什么？子网的广播地址是多少？划分后浪费了多少个IP
3.5.11 可变长子网划分
1.变长子网掩码（VLSM）的诞生：
1987年，RFC1009就指明了在一个划分子网的网络中可同时使用几个不同的子网掩码。使用变长子网掩码 VLSM (Variable Length Subnet Mask)可进一步提高IP地址资源的利用率。
2.变长子网的计算：
1.一般情况下变长子网是在全0全1的子网都能使用的情况下考虑
2.考虑子网的顺序是主机数由多到少，就是先满足主机数最多子网，再满足主机最少的子网。
3.变长子网掩码本质是掩码在不断变长，变的原则是根据IP地址来变。
3.5.11 可变长子网划分
3.例题分析
某市教育局、人事局、环保局、国土局想申请一个C类公有地址，但教育局人较多，初步估计有100台主机，人事局、环保局、国土局差不多，各需30台主机，现请你划分四个子网，请写出划分方案。
解析：先考虑主机最多的教育局，100台主机，只能借 位主机号，分成两个子网，其掩码为255.255.255.____,分成的两个子网号分别是X.X.X.____和X.X.X.____ 将X.X.X.0的分给教育局，将X.X.X.128再继续借位划分子网，分别给人事局、环保局、国土局使用。
将X.X.X.128再分三个则至少还要借____位主机号（实际分成了四个），则此时的子网掩码为255.255.255. ____。
3.5.11 可变长子网划分
子网 子网号 IP地址范围 广播地址 掩码
教育局 X.X.X.0 X.X.X.1—X.X.X.126 X.X.X.127 255.255.255.128
人事局 X.X.X.128 X.X.X.126—X.X.X.158 X.X.X.159 255.255.255.224
国土局 X.X.X.160 X.X.X.161— X.X.X.190 X.X.X.191 255.255.255.224
环保局 X.X.X.192 X.X.X.193 —X.X.X.222 X.X.X.223 255.255.255.224
未用 X.X.X.224 X.X.X.225— X.X.X.254 X.X.X.255 255.255.255.224
3.5.11 可变长子网划分
4.配套练习
1.某公司，A，B，C，D四个部门，A部门需要100个IP地址，B部门需要50个IP地址，C和D部门需要25个IP地址，现在公司申请了一个C类地址块192.168.147.0/24，请给出合理的子网划分方案？


2.一个192.168.100.0/24的C类地址段，现在需要划分5个区域的地址段
1） A区域有100台主机，它的网段的网段号和子网掩码是多少？
2） B区域有25台主机，它的网段的网段号和子网掩码？
3）C区域有20台主机，它的网段的网段号和子网掩码？
4） D区域有12台主机设备，它的网段的网段号和子网掩码？
5）E区域的路由器接口网络号是192.168.100.248 子网掩码是255.255.255.252 ，路由器2个接口分别是？
3.5.12 网络借位
1.例题分析
某公司申请了一个C类的IP地址192.128.0.3，但是该公司拥有400台主机，公司想将这些主机平均分布在两层楼进行管理，但是要求400台主机属于同一个子网，请问如何进行子网划分？选用的子网掩码是多少？请给出每层楼全体主机所设置的IP地址范围，并写出整个网络的网关地址？
3.5.12 网络借位
解答：
（一）根据子网掩码分割网络号+主机号：
255.255.255.0（1111 1111.1111 1111.1111 1111.0000 0000）
网络号有24位，主机号有8位
（二）计算网络地址：
1100 0000.1000 0000.0000 0000.0000 0011 //IP地址
1111 1111.1111 1111.1111 1111.0000 0000 //子网掩码
1100 0000.1000 0000.0000 0000.0000 0000 //网络地址
即192.128.0.0
3.5.12 网络借位
解答：
（三）计算广播地址：
网络地址的主机位全部变成1：1100 0000.1000 0000.0000 0000. 1111 1111
即：192.128.0.255/24
（四）计算地址数：
IP地址数：2^8=256
可用IP地址数：254
因为对于400台主机，我们需要更大的子网，所以需要网络号借位。
3.5.12 网络借位
解答：
（五）划分子网：
因为是两层楼，因此划分两个子网。要想划分2个子网，需要将子网掩码向左移动一位：
即原来的子网掩码
255.255.255.0（1111 1111.1111 1111.1111 1111.0000 0000）变为255.255.254.0（1111 1111.1111 1111.1111 1110.0000 0000）
这样就可以将网络等分为2个子网，每个子网可以支持254台主机。
3.5.12 网络借位
解答：
（六）IP地址分配：
每层楼分别管理200台主机，因此每层楼的IP地址范围如下：
- 第一层楼：192.128.0.1 ~ 192.128.0.254，网关地址为192.128.0.254
- 第二层楼：192.128.1.1 ~ 192.128.1.254，网关地址为192.128.1.254
整个网络的网关地址为192.128.0.1
3.5.12 网络借位
总结：
在划分子网的过程中，第一时间考虑到主机借位法，但是由于需要满足400台主机，而默认子网掩码仅能提供254个可用IP地址，因此采用网络借位法。
在网络借位法中，我们选择使用255.255.254.0（提供510个可用主机地址）而不是255.255.0.0（提供65534个可用主机地址）等其他的子网掩码，是为了提供更精细的网络划分，提高对资源的利用率，同时也有助于网络管理。还有一点，在网上查阅后发现：子网掩码越长，广播域越小。广播信息只会在同一个广播域内传播，不会影响其他子网。因此255.255.254.0可用减小广播对网络的影响。
方法总结
1.参考学习内容1
2.参考学习内容2
随堂练习
29.某公司根据实际情况对192.168.1.0/24网络进行子网划分，需要将该网络分为6个子网。
(1)每个子网的子网掩码应该设为 ①
A. 255.255.255.0 B. 255.255.255.128
C. 255.255.255.192 D. 255.255.255.224
(2)每个子网中有 ② 个有效IP地址。
A. 14 B. 30 C. 62 D. 126
(3)如果某个子网中计算机的IP地址为192.168.1.99，则该计算机所在子网的网络地址是 ③
A. 192.168.1.96 B. 192.168.1.97
C. 192.168.1.98 D. 192.168.1.99
(4)如果某个子网中计算机的IP地址为192.168.1.30，则该计算机所在子网的广播地址是 ④
A. 192.168.1.1 B. 192.168.1.30
C. 192.168.1.31 D. 192.168.1.32
课堂练习题
28.某校园网在进行IP地址部署时，给某基层单位分配了一个C类地址块192.168.110.0/24，该单位的计算机数量分布见表1。要求各部门处于不同的网段，请回答表2中①~④处空缺的主机地址范围和子网掩码。
课堂练习题
部门 主机数量
教师机房 100台
教研室A 32台
教研室B 20台
教研室C 20台
部门 可分配的地址范围 子网掩码
教师机房 192.168.110.1-192.168.110.126 255.255.255.128
教研室A
教研室B 192.168.110.193-192.168.110.222 255.255.255.224
教研室C
