4.1
局域网概述

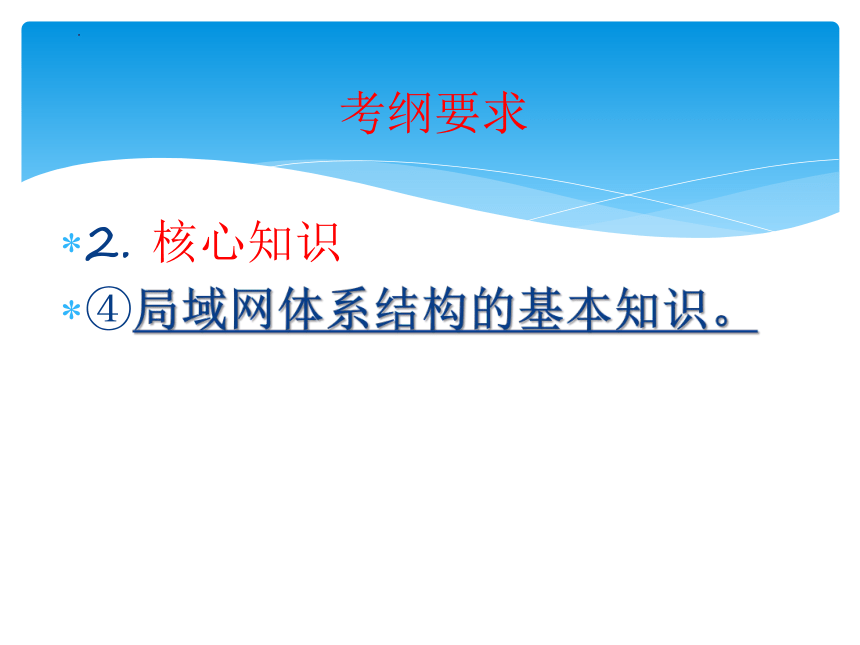

考纲要求
2. 核心知识
④局域网体系结构的基本知识。

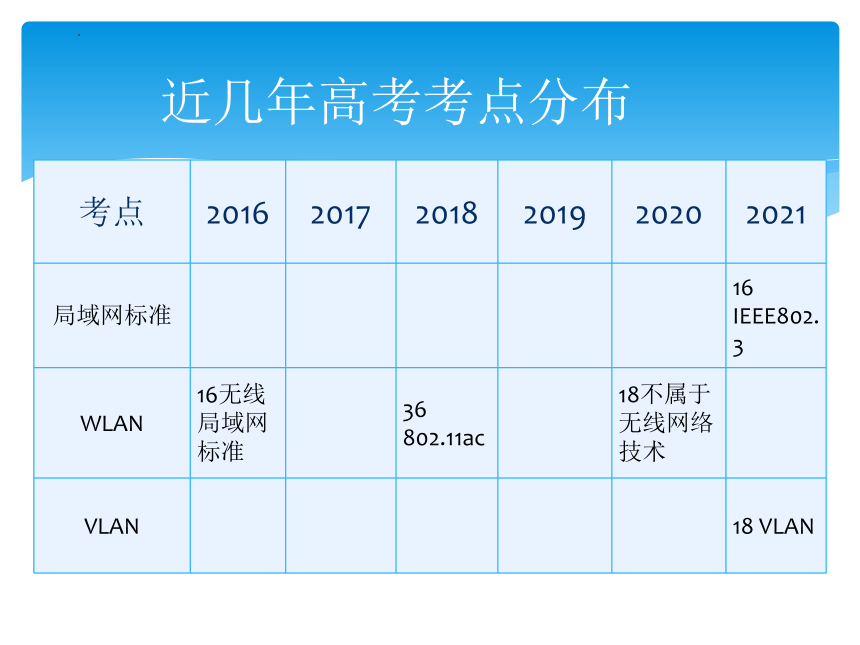

近几年高考考点分布
考点 2016 2017 2018 2019 2020 2021
局域网标准 16 IEEE802.3
WLAN 16无线局域网标准 36 802.11ac 18不属于无线网络技术
VLAN 18 VLAN

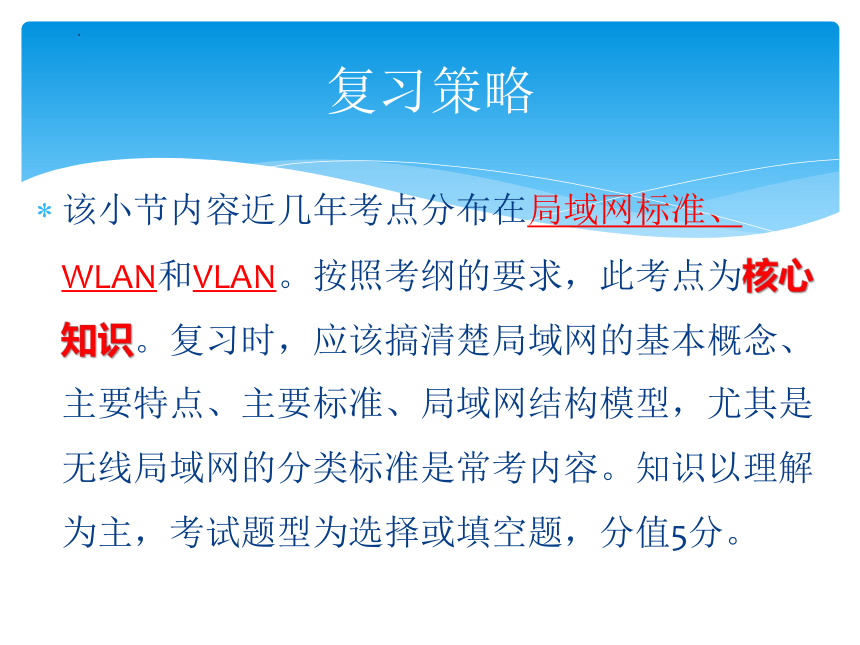

该小节内容近几年考点分布在局域网标准、WLAN和VLAN。按照考纲的要求，此考点为核心知识。复习时，应该搞清楚局域网的基本概念、主要特点、主要标准、局域网结构模型，尤其是无线局域网的分类标准是常考内容。知识以理解为主，考试题型为选择或填空题，分值5分。
复习策略

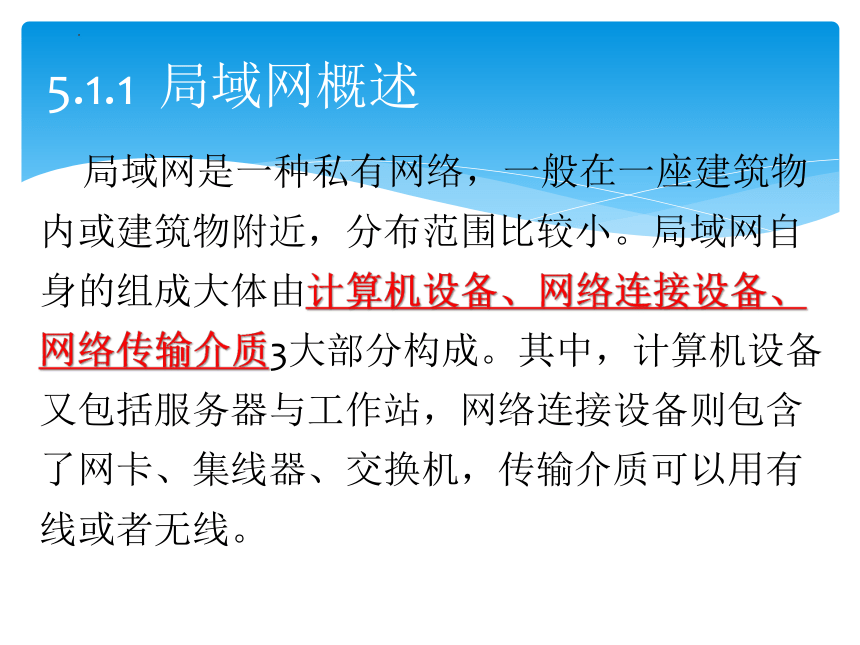

局域网是一种私有网络，一般在一座建筑物内或建筑物附近，分布范围比较小。局域网自身的组成大体由计算机设备、网络连接设备、网络传输介质3大部分构成。其中，计算机设备又包括服务器与工作站，网络连接设备则包含了网卡、集线器、交换机，传输介质可以用有线或者无线。
5.1.1 局域网概述

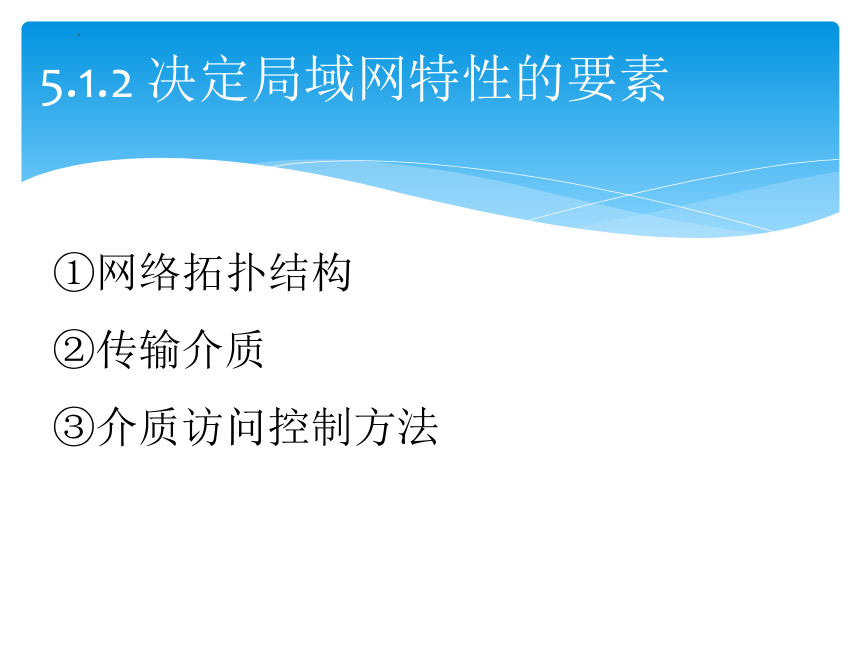

①网络拓扑结构
②传输介质
③介质访问控制方法
5.1.2 决定局域网特性的要素

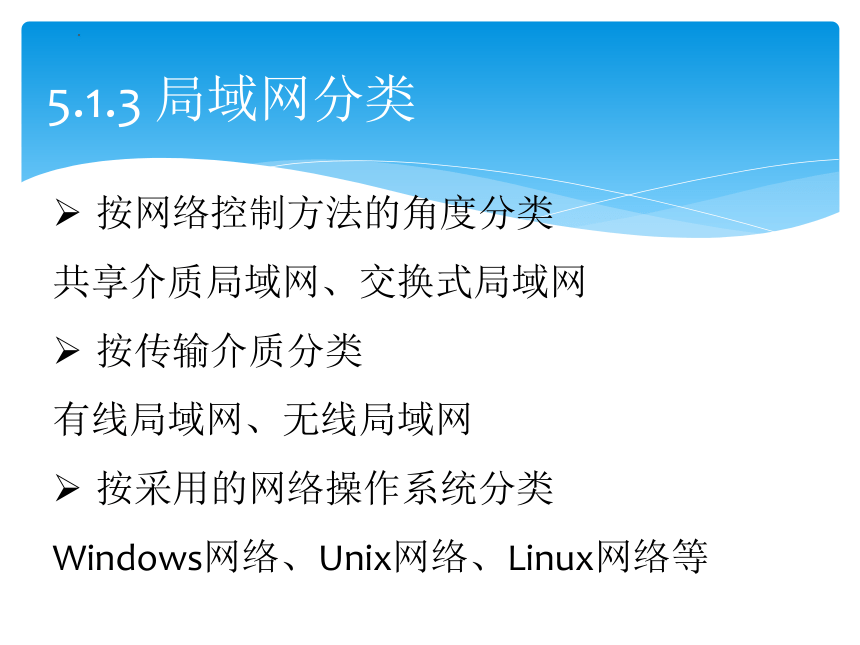

按网络控制方法的角度分类
共享介质局域网、交换式局域网
按传输介质分类
有线局域网、无线局域网
按采用的网络操作系统分类
Windows网络、Unix网络、Linux网络等
5.1.3 局域网分类

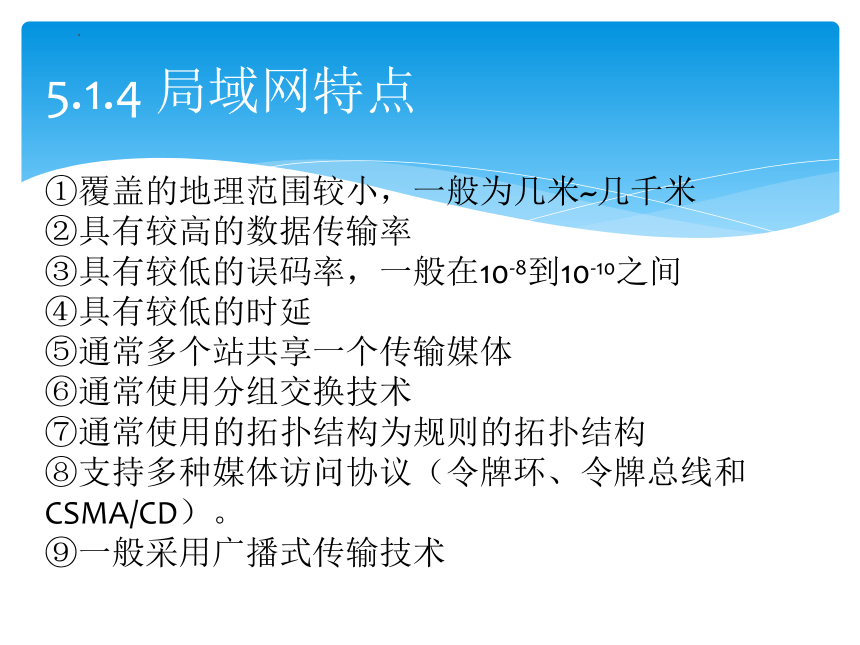

①覆盖的地理范围较小，一般为几米~几千米
②具有较高的数据传输率
③具有较低的误码率，一般在10-8到10-10之间
④具有较低的时延
⑤通常多个站共享一个传输媒体
⑥通常使用分组交换技术
⑦通常使用的拓扑结构为规则的拓扑结构
⑧支持多种媒体访问协议（令牌环、令牌总线和CSMA/CD）。
⑨一般采用广播式传输技术
5.1.4 局域网特点

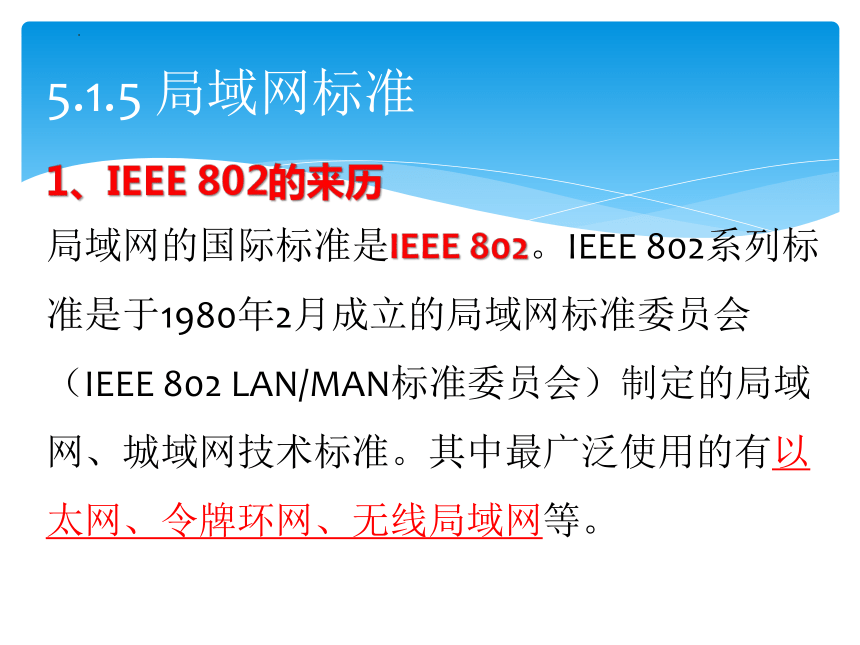

1、IEEE 802的来历
局域网的国际标准是IEEE 802。IEEE 802系列标准是于1980年2月成立的局域网标准委员会（IEEE 802 LAN/MAN标准委员会）制定的局域网、城域网技术标准。其中最广泛使用的有以太网、令牌环网、无线局域网等。
5.1.5 局域网标准
2.IEEE802的参考模型
IEEE802参考模型对应于OSI参考模型的数据链路层和物理层，它将数据链路层划分为逻辑链路控制（Logical Link Control：LLC）子层和介质访问控制（Media Acess Control： MAC）子层。
5.1.5 局域网标准
知 识 构 建
5.1.5 局域网标准
应用层
表示层
会话层
传输层
网络层
数据链路层
物理层
逻辑链路控制子层LLC
介质访问控制子层MAC
物理层
OSI参考模型
IEEE802参考模型
⑤IEEE802.2：逻辑链路控制子层（LLC）的定义
⑥IEEE802.3：以太网介质访问控制协议（CSMA/CD）及物理层技术规范
⑦IEEE802.4：令牌总线网（Token-Bus）的介质访问控制协议及物理层技术规范
⑧IEEE802.5：令牌环网（Token-Ring）的介质访问控制协议及物理层技术规范
5.1.5 局域网标准
⑩IEEE802.11：无线局域网（WLAN）的介质访问控制协议及物理层技术规范。
（1）IEEE802.11a：1999年，物理层补充（54Mbit/s，频率5GHz）。
（2）IEEE802.11b：1999年，物理层补充（11Mbit/s，频率2.4GHz）。
（3）IEEE802.11g：2003年，物理层补充（54Mbit/s，频率2.4GHz）。
（5）IEEE802.11n：更高传输速率，基础速率提升到72.2Mbit/s，可以使用双倍带宽40MHz，此时速率提升到150Mbit/s。 2.4G或5GHz
（6）IEEE802.11ac：更高传输速率，1Gbps 频率5GHz
（7）IEEE 802.11ax第六代Wifi，最高速度为11 Gbit/s 2.4GHz和5GHz
5.1.5 局域网标准
无线局域网络WLAN
主要硬件设备
（1）无线网卡。无线网卡的作用和以太网中的网卡的作用基本相同，它作为无线局域网的接口，能够实现无线局域网各客户机间的连接与通信。
（2）无线AP。AP是Access Point的简称，无线AP就是无线局域网的接入点、无线网关，它的作用类似于有线网络中的集线器。
（3）无线天线。分为全向天线和定向天线两种。
IEEE802.14 采用线缆调制解调器（Cable Modem）的交互式电视介质访问控制协议及网络层技术规范
IEEE 802.15 采用蓝牙技术的无线个人网（Wireless Personal Area Networks，WPAN）技术规范。
IEEE 802.16 是为用户站点和核心网络（如：公共电话网和 Internet）间提供通信路径而定义的无线服务 WiMAX
5.1.5 局域网标准
1.虚拟局域网的概念
虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同个网段中一样，由此得名虚拟局域网。
VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层。
5.1.6 虚拟局域网
1.虚拟局域网的概念
在计算机网络中，一个二层网络可以被划分为多个不同的广播域，一个广播域对应了个特定的用户组，默认情况下这些不同的广播域是相互隔离的。不同的广播域之间想要通信，需要通过一个或多个路由器。这样的一个广播域就称为VLAN。
一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的路由器来完成的。
5.1.6 虚拟局域网
2.虚拟局域网优点
（1）增加了网络连接的灵活性，网络设备的移动、添加和修改的管理开销减少。
（2）可以控制广播活动，使广播减少，释放带宽，提高了通信效率。
（3）提高了网络的安全性。
5.1.6 虚拟局域网
3.实现虚拟局域网的方法
①按端口划分VLAN
②按MAC地址划分VLAN
③按IP地址划分VLAN
④按IP组播地址划分VLAN
⑤按策略划分VLAN
⑥按用户定义、非用户授权划分VLAN
5.1.6 虚拟局域网
思维导图
(2016年) 16. 下列选项中，属于无线局域网标准的是
A. IEEE802.2 B. IEEE802.3 C. 1EEE802.10 D. IEEE802.11
(2018年) 36. 某公司为了让公司局域网中的计算机能通过DHCP服务器获得正确的IP地址信息，并能访问Internet，计划部署DHCP服务器，网络拓扑结构如图8所示，DHCP服务器配置情况如图9所示。
（2）如果该公司的计算机需要通过无线方式接入公司局域网，在下列选项中，传输速率最高的无线局域网标准是 ② 。
A. IEEE 802.11a B. IEEE 802.11ac
C. IEEE 802.11b D. IEEE 802.11n
高考真题
(2020年) 18.下列选项中，不属于无线网络技术的是
A.卫星通信技术
B.蓝牙通信技术
C.光纤通信技术
D.微波通信技术
(2021年) 18.VLAN指的是
A.虚拟局域网技术
B.虚拟通信技术
C.无线局域网技术
D.无线通信技术
高考真题
1.下列无线局域网标准中，使用5GHz频率的无线电的是
A.IEEE802.11b B.IEEE802.11g C IEEE802.11a D. IEEE802.11n
2.在局域网模型中，数据链路层分为( )
A.逻辑链路控制子层和网络子层
B.逻辑链路控制子层和媒体访问控制子层
C.网络接口访间控制子层和媒体访间控制子层
D.逻辑链路控制子层和网络接口访问控制子层
3.IEEE802把数据链路层分为二个子层，数据链路层由哪个子层直接与网络接口卡通信（ ）
A.逻辑链路控制子层 B.逻辑访问控制子层
C.介质访问控制子层 D.数据访问控制子层
课堂练习
4.IEEE802对应OSI模型的哪两层( )
A.数据链路层和网络层 B.物理层和数据链路层
C.传输层和会话层 D.网络层和传输层
5.局域网的网络硬件主要包括：网络服务器、工作站、_____和通信介质
A.调制解调器 B.主板 C.交换机 D.中继器
6．IEEE802.3定义的介质访问控制方法是（ ）。
A．Token Ring B．Token Bus C．CSMA/CD D．FDDI
课堂练习
1、第一轮复习用书P112-115
2、第一小节思维导图
课后练习
