(共34张PPT)
第三章
计算机网络技术基础

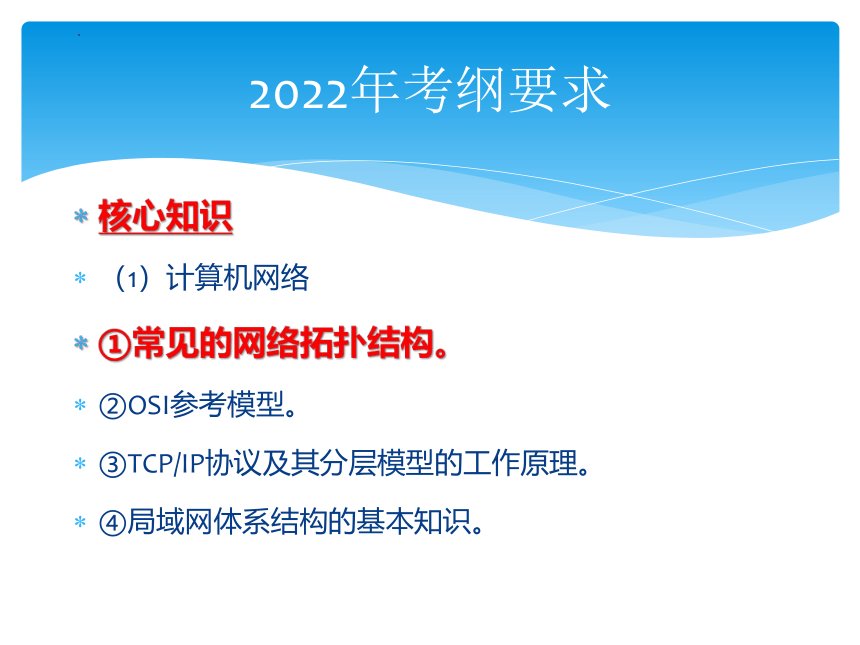

核心知识
（1）计算机网络
①常见的网络拓扑结构。
②OSI参考模型。
③TCP/IP协议及其分层模型的工作原理。
④局域网体系结构的基本知识。
2022年考纲要求

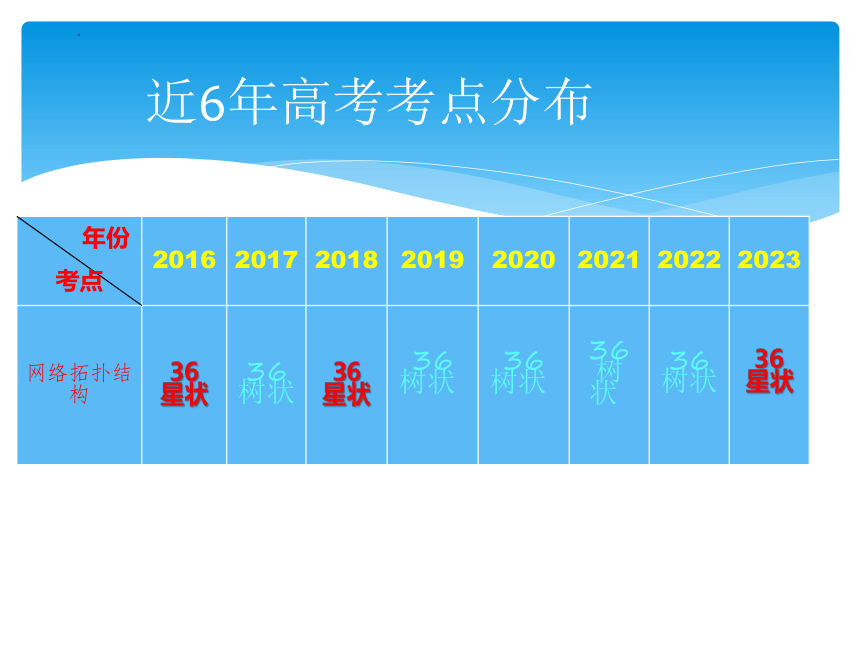

年份 考点 2016 2017 2018 2019 2020 2021 2022 2023
网络拓扑结构 36 星状 36 树状 36 星状 36 树状 36 树状 36 树状 36 树状 36
星状
近6年高考考点分布

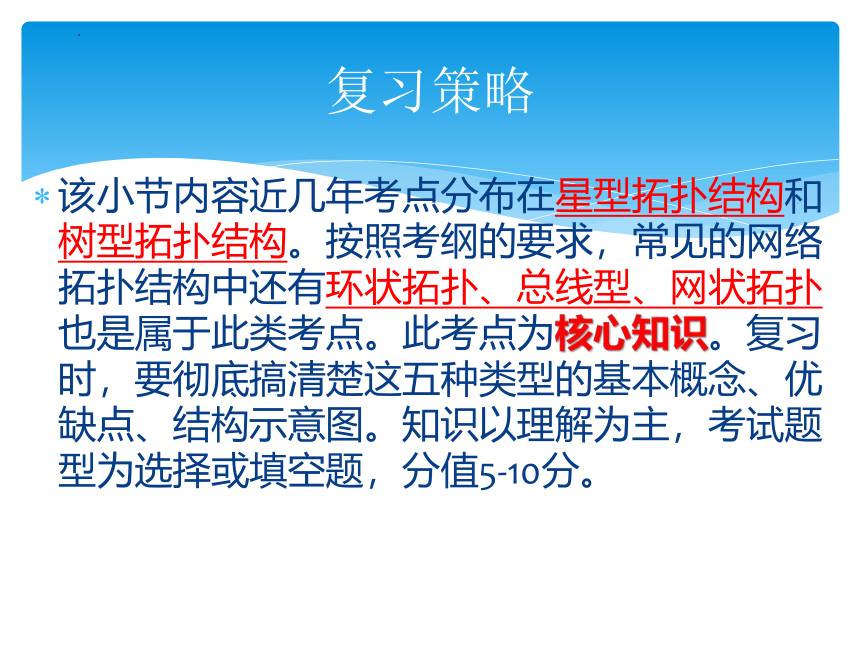

该小节内容近几年考点分布在星型拓扑结构和树型拓扑结构。按照考纲的要求，常见的网络拓扑结构中还有环状拓扑、总线型、网状拓扑也是属于此类考点。此考点为核心知识。复习时，要彻底搞清楚这五种类型的基本概念、优缺点、结构示意图。知识以理解为主，考试题型为选择或填空题，分值5-10分。
复习策略
3.1计算机网络的拓扑结构

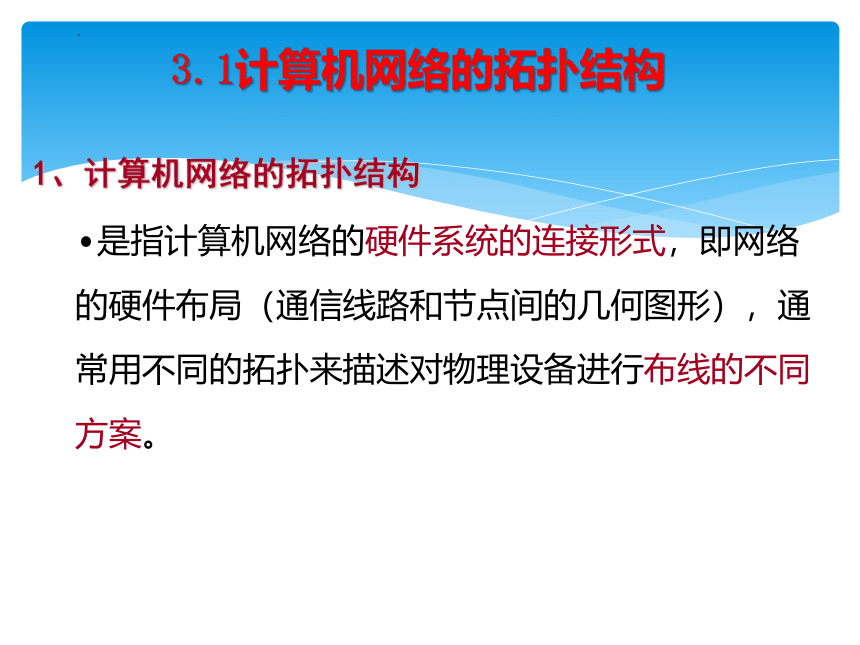

1、计算机网络的拓扑结构
是指计算机网络的硬件系统的连接形式，即网络的硬件布局（通信线路和节点间的几何图形），通常用不同的拓扑来描述对物理设备进行布线的不同方案。
3.1计算机网络的拓扑结构

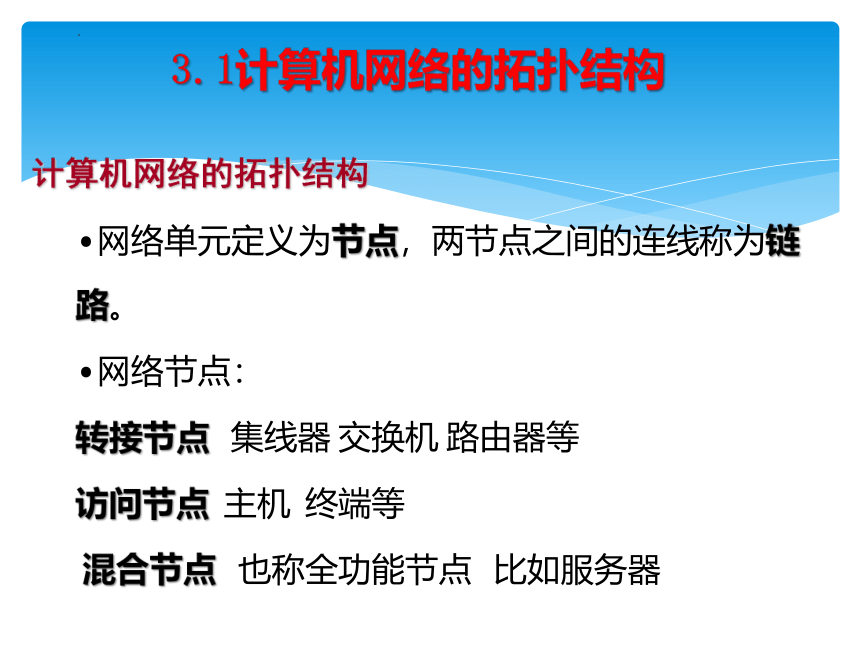

计算机网络的拓扑结构
网络单元定义为节点，两节点之间的连线称为链路。
网络节点：
转接节点 集线器 交换机 路由器等
访问节点 主机 终端等
混合节点 也称全功能节点 比如服务器
3.1计算机网络的拓扑结构

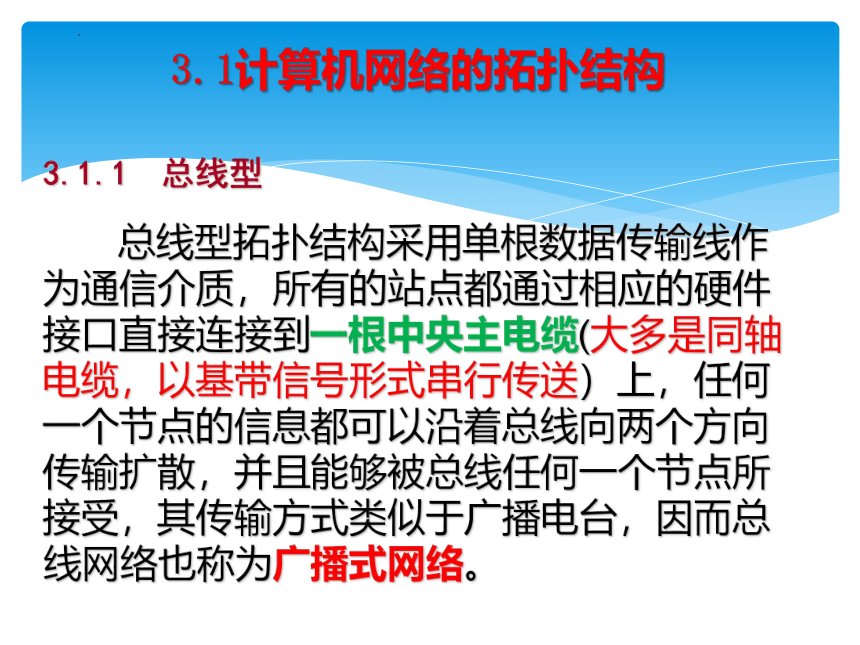

3.1.1 总线型
总线型拓扑结构采用单根数据传输线作为通信介质，所有的站点都通过相应的硬件接口直接连接到一根中央主电缆(大多是同轴电缆，以基带信号形式串行传送）上，任何一个节点的信息都可以沿着总线向两个方向传输扩散，并且能够被总线任何一个节点所接受，其传输方式类似于广播电台，因而总线网络也称为广播式网络。
优点：结构简单，扩展容易，可靠性高
缺点：故障诊断困难，故障隔离困难。
终接器
终接器
3.1计算机网络的拓扑结构

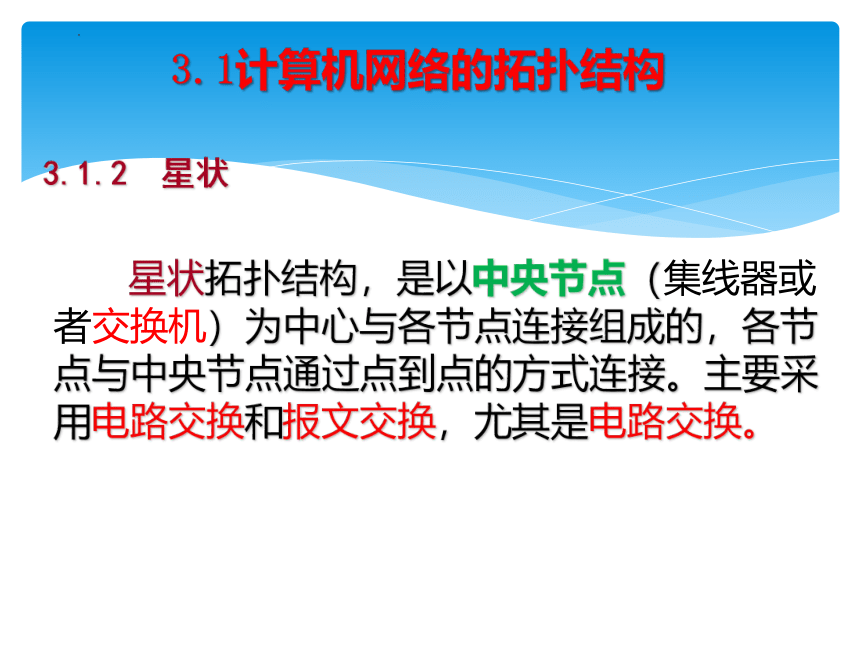

星状拓扑结构，是以中央节点（集线器或者交换机）为中心与各节点连接组成的，各节点与中央节点通过点到点的方式连接。主要采用电路交换和报文交换，尤其是电路交换。
3.1计算机网络的拓扑结构

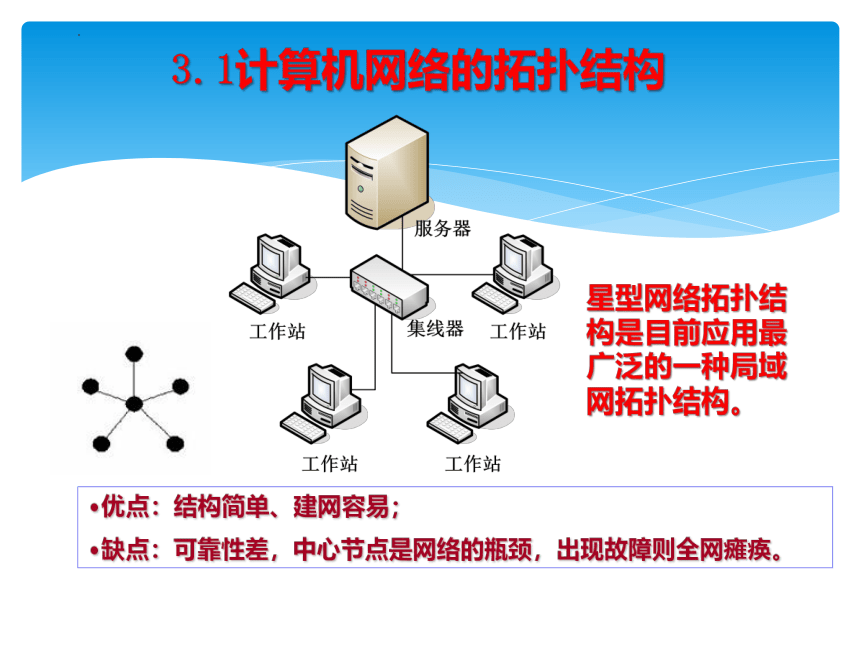

3.1.2 星状
优点：结构简单、建网容易；
缺点：可靠性差，中心节点是网络的瓶颈，出现故障则全网瘫痪。
3.1计算机网络的拓扑结构
星型网络拓扑结构是目前应用最广泛的一种局域网拓扑结构。

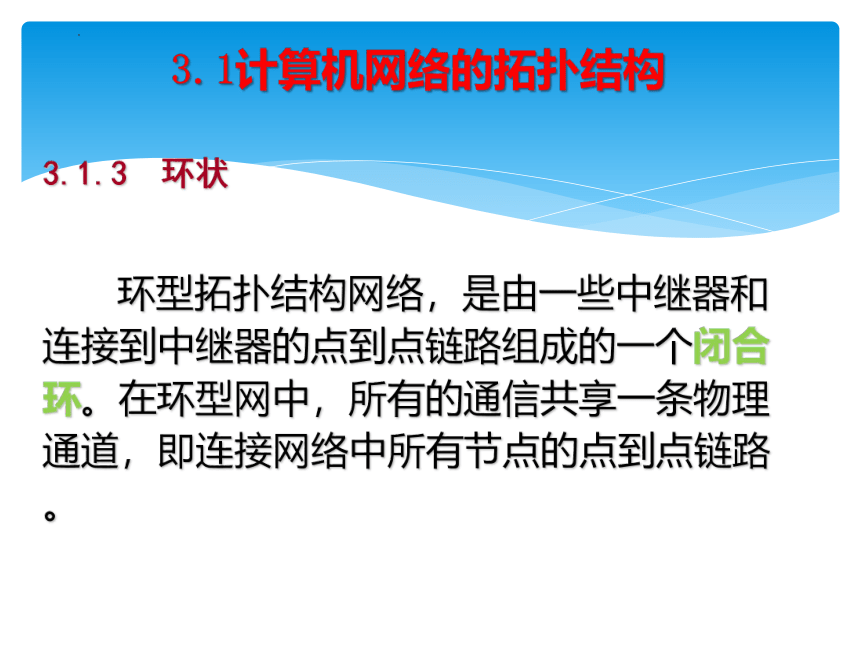

环型拓扑结构网络，是由一些中继器和连接到中继器的点到点链路组成的一个闭合环。在环型网中，所有的通信共享一条物理通道，即连接网络中所有节点的点到点链路。
3.1计算机网络的拓扑结构
3.1.3 环状
优点：网络简单，路径固定，没有路径选择问题
缺点：传输信息量不大，可靠性较差。
3.1计算机网络的拓扑结构
网状拓扑结构，这种拓扑结构主要指各节点通过传输线互联连接起来，并且每一个节点至少与其他两个节点相连。
网状拓扑结构具有较高的可靠性，但其结构复杂，实现起来费用较高，不易管理和维护，不常用于局域网。
3.1计算机网络的拓扑结构
3.1.4 网状
3.1计算机网络的拓扑结构
网状拓扑结构一般用于Internet骨干网上，使用路由算法来计算发送数据的最佳路径。
一种类似于总线拓扑的局域网拓扑。在总线型网络上加分支形成的，每个分支还可以延伸出子分支，每个分支又可包含多个结点，但不形成闭合回路。
树状拓扑是适应性很强的一种拓扑结构，适应范围很宽，非常适合于分主次、分等级的层次型管理系统。
3.1计算机网络的拓扑结构
3.1.5 树状
3.1计算机网络的拓扑结构
优点：易于扩展，故障隔离方便
缺点：对根依赖性太大，结构复杂。
星形环拓扑是将星形拓扑和环形拓扑混合起来的一种拓扑，试图取这两种拓扑的优点于一个系统中，克服了典型的星形和典型的环形两个拓扑的不足和缺陷。这种拓扑的配置是由一批接在环上的连接集中器（实际上是指安装在楼内各层的配线架）组成，从每个集中器按星形结构接至每个用户站上。
3.1计算机网络的拓扑结构
3.1.6 星状环状
优点：故障诊断和隔离方便，易于扩展，安装电缆方便。
缺点：需要智能的集中器，电缆安装电缆长，安装不方便等。
3.1计算机网络的拓扑结构
总线型拓扑结构、环型拓扑结构、星型拓扑结构是局域网的3种基本结构。
星型拓扑结构是目前应用最广、实用性最好的一种拓扑结构。
环型网络拓扑结构主要应用于采用同轴电缆作为传输介质的令牌网中。
树形拓扑结构是星型拓扑结构的扩展，它从上而下依次分层扩展。是中小型局域网中最常用的一种拓扑结构。
3.1计算机网络的拓扑结构
3.1.7 总结
网状拓扑结构又称无规则型拓扑结构，广域网大多采用这种结构。
混合型网络拓扑结构是指由多种结构单元组成的拓扑结构，但最常见的是星型拓扑结构和总线型拓扑结构结合在一起组成的，混合型网络结构是目前局域网，特别是分布型大中型局域网中应用最广泛的网络拓扑结构。
3.1计算机网络的拓扑结构
3.1.7 总结
思维导图
1、所有节点直接连接到一个中心节点的拓扑结构是 ( )
A、星型 B、环型 C、总线型 D、网状型
2、在一个办公室内，将6台计算机用交换机连接成网络，该网络的拓扑结构为________
A、星型 B、环型 C、总线型 D、网状型
3、以下特点中，不属于网状拓扑结构的是
A、线路利用率高 B、可靠性好
C、便于集中控制 D、某个节点故障会导致整个网络瘫痪
课堂练习
4、树型拓扑结构可以看成是_____的结合 ( )
A、总线型和环状 B、星状和环状 C、星状和树型 D、网状型和环状
5、不同拓扑结构的网络具有不同的特点，能方便进行集中控制的网络是________
A、总线型 B、星状 C、环状 D、网状
6、由于总线型作为公共传输介质为多个节点共享，因此在工作过程中有可能出现
A、拥塞 B、冲突 C、交换D、互联
7、若网络形状是由站点和连接站点的链路组成的一个闭合环，则称这种拓扑结构为
A、总线型 B、星状 C、环状 D、网状
课堂练习
8、某高校网络拓扑结构如图所示，边界路由器充当校园网网关。 校园网拓扑结构为
A．树型 B．总线型 C．星型 D．环型
9.计算机网络拓扑是指以下哪部分的拓扑
构型？（ ）
A)资源子网 B)IP子网
C)通信子网 D)覆盖网络
课堂练习
10．在星状局域网结构中，连接文件服务器与工作站的设备是( )
A．调制解调器 B．交换器 C．路由器 D．集线器
11．星状拓扑结构适用于：( )
A．广域网 B．互联网 C．局域网 D．Internet
12．中心节点是网络的瓶颈，一旦出现故障则全网瘫痪的是（ ）
A.星状拓扑 B.总线拓扑 C.环状拓扑 D.树状拓扑
13．集线器创建的拓扑可以称为（ ）
A.星状拓扑 B.总线拓扑 C.环状拓扑 D.树状拓扑
课堂练习
10．在星状局域网结构中，连接文件服务器与工作站的设备是( )
A．调制解调器 B．交换器 C．路由器 D．集线器
11．星状拓扑结构适用于：( )
A．广域网 B．互联网 C．局域网 D．Internet
12．中心节点是网络的瓶颈，一旦出现故障则全网瘫痪的是（ ）
A.星状拓扑 B.总线拓扑 C.环状拓扑 D.树状拓扑
13．集线器创建的拓扑可以称为（ ）
A.星状拓扑 B.总线拓扑 C.环状拓扑 D.树状拓扑
课堂练习
(2016年)36.某公司办公室根据业务需求，准备通过IIS搭建FTP服务器，网络拓扑结构及相关设置如图8所示。
(2)图8所示的网络拓扑结构是③。
A.总线型 B.星型 C.环状 D.网状型
高考真题
（2019年）36.某公司根据业务需求，计划在公司局域网中部署FTP服务器，网络拓扑结构如图8所示，FTP服务器配置情况如图9、图10所示。
（3）图8所示的网络拓扑结构（除去Internet部分）是 ③ 。
A. 环形结构 B. 树型结构 C. 网状结构 D. 总线型结构
高考真题
①
Internet
1、什么是计算机网络的拓扑结构？主要的拓扑结构有哪些？
2、列表写出总线型、星状、环状、树状和网状的特点，并画出拓扑示意图。
3、画出第一节的思维导图（课堂作业）
练习巩固
