4.5
局域网组建实例

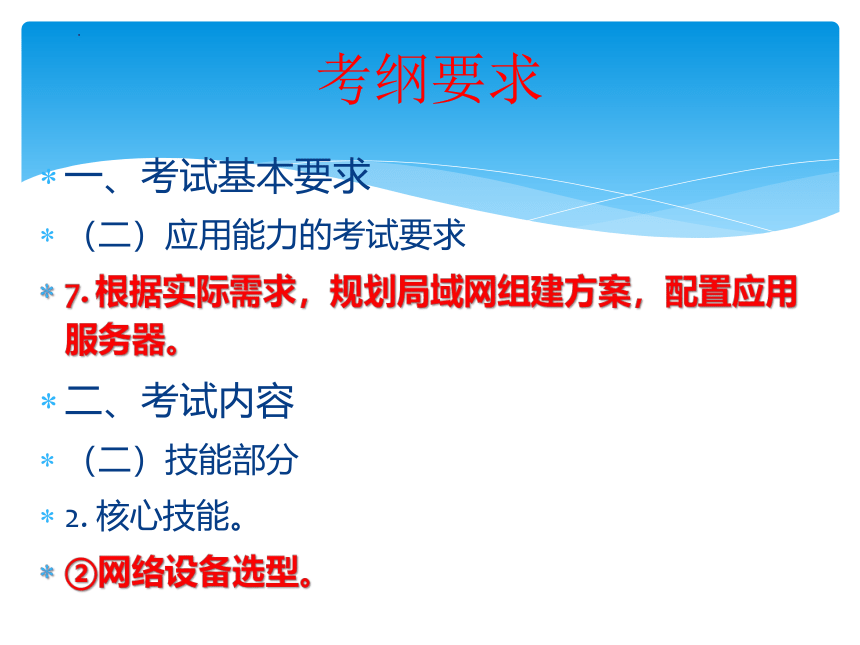

考纲要求
一、考试基本要求
（二）应用能力的考试要求
7. 根据实际需求，规划局域网组建方案，配置应用服务器。
二、考试内容
（二）技能部分
2. 核心技能。
②网络设备选型。

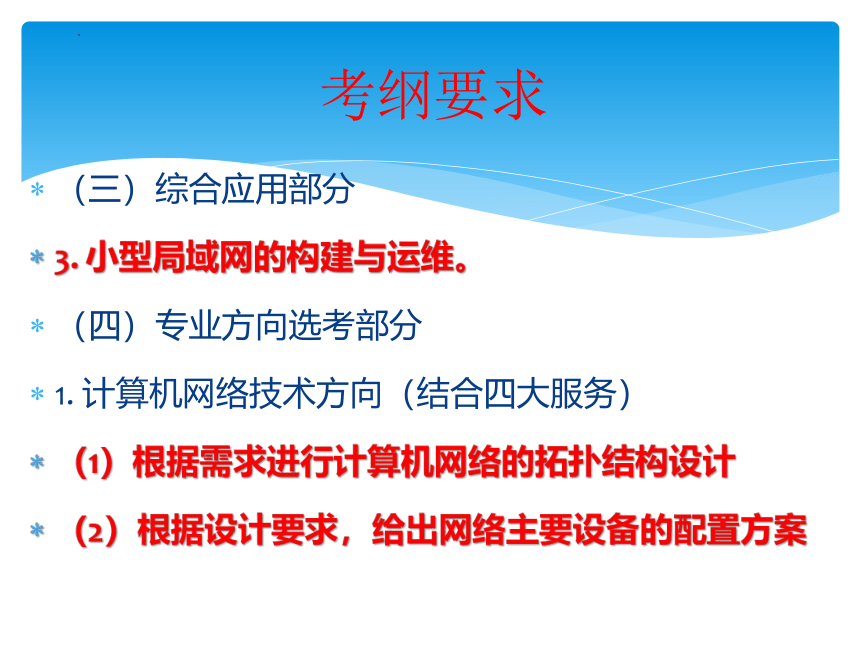

考纲要求
（三）综合应用部分
3. 小型局域网的构建与运维。
（四）专业方向选考部分
1. 计算机网络技术方向（结合四大服务）
（1）根据需求进行计算机网络的拓扑结构设计
（2）根据设计要求，给出网络主要设备的配置方案

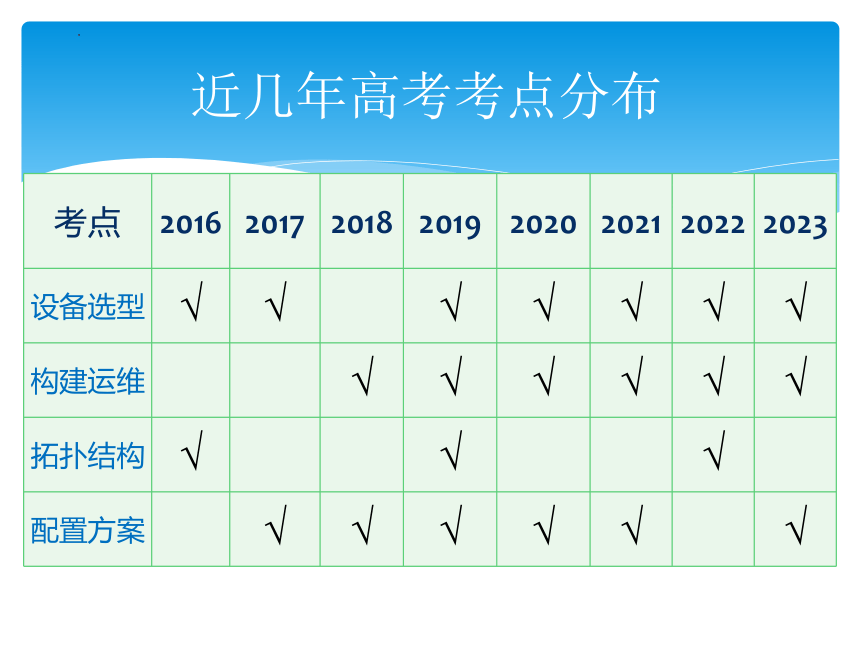

近几年高考考点分布
考点 2016 2017 2018 2019 2020 2021 2022 2023
设备选型 √ √ √ √ √ √ √
构建运维 √ √ √ √ √ √
拓扑结构 √ √ √
配置方案 √ √ √ √ √ √
一、拓扑结构

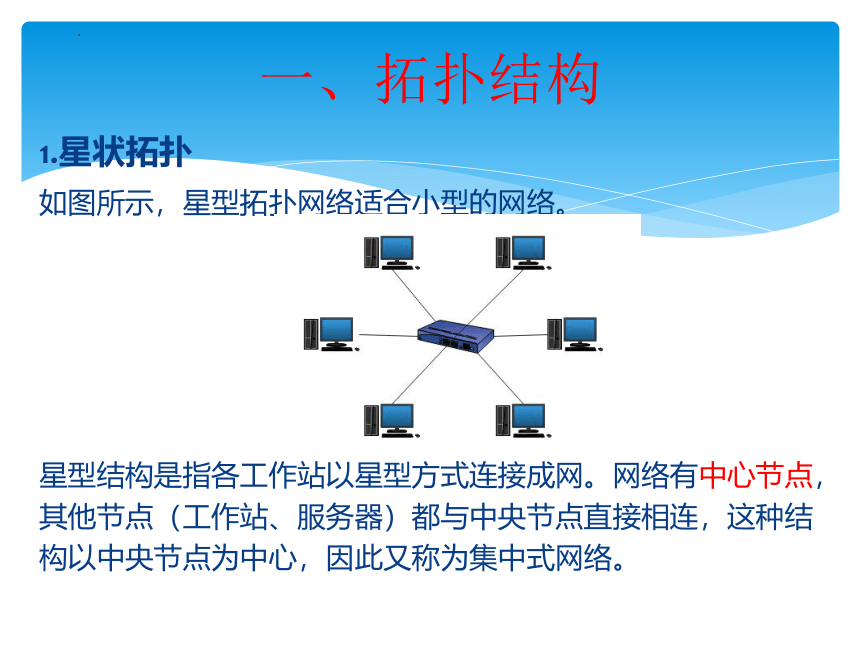

1.星状拓扑
如图所示，星型拓扑网络适合小型的网络。
星型结构是指各工作站以星型方式连接成网。网络有中心节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。
一、拓扑结构

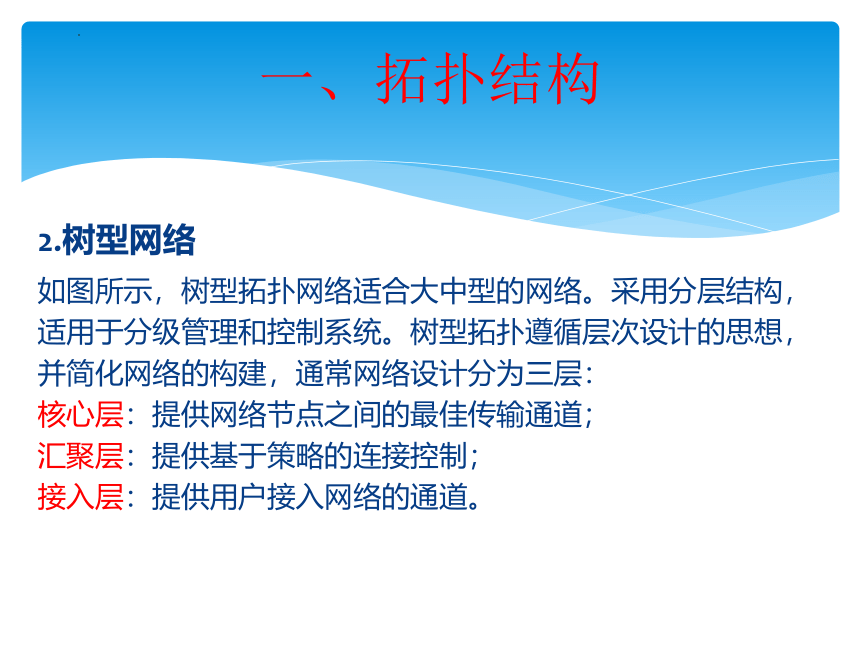

2.树型网络
如图所示，树型拓扑网络适合大中型的网络。采用分层结构，适用于分级管理和控制系统。树型拓扑遵循层次设计的思想，并简化网络的构建，通常网络设计分为三层：
核心层：提供网络节点之间的最佳传输通道；
汇聚层：提供基于策略的连接控制；
接入层：提供用户接入网络的通道。

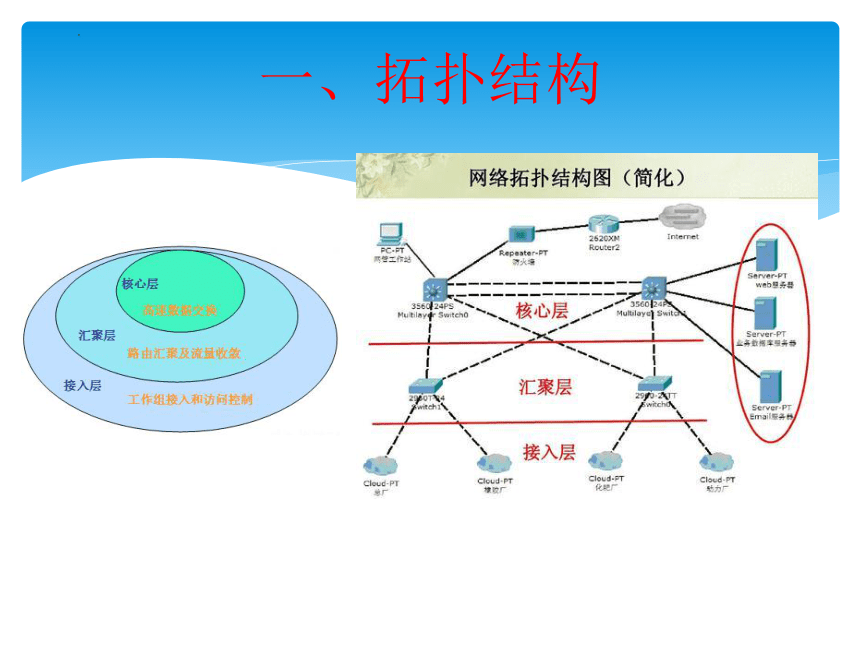

一、拓扑结构

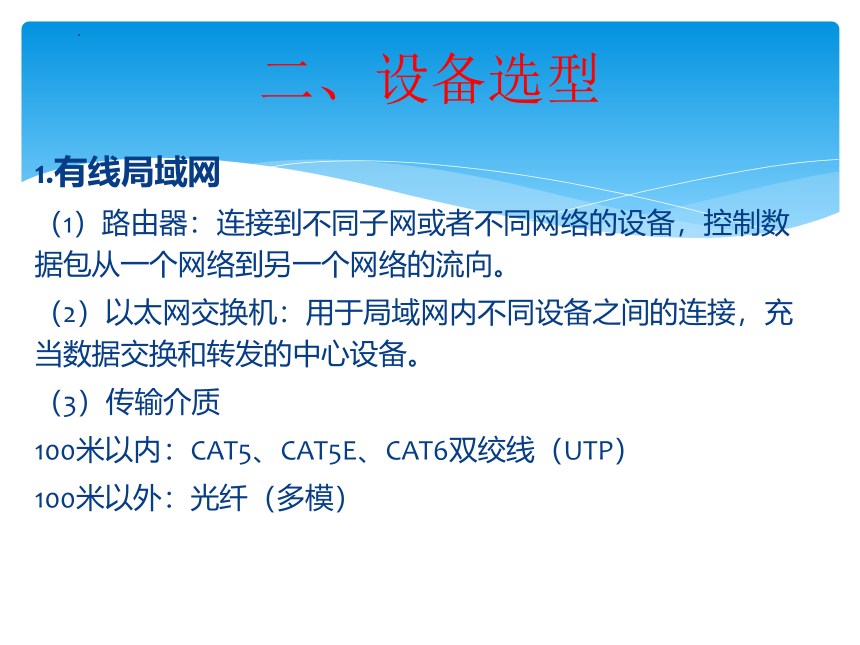

二、设备选型
1.有线局域网
（1）路由器：连接到不同子网或者不同网络的设备，控制数据包从一个网络到另一个网络的流向。
（2）以太网交换机：用于局域网内不同设备之间的连接，充当数据交换和转发的中心设备。
（3）传输介质
100米以内：CAT5、CAT5E、CAT6双绞线（UTP）
100米以外：光纤（多模）
二、设备选型

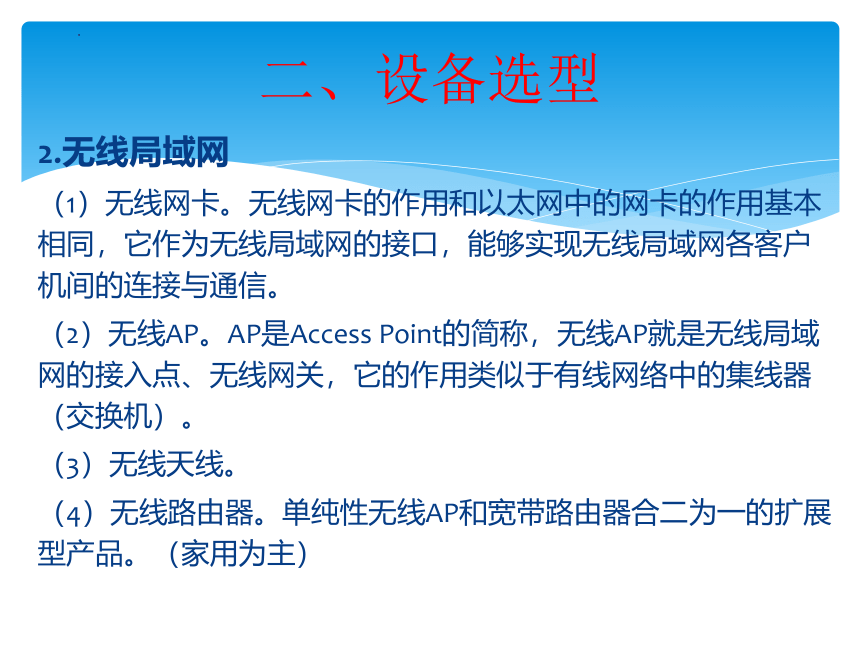

2.无线局域网
（1）无线网卡。无线网卡的作用和以太网中的网卡的作用基本相同，它作为无线局域网的接口，能够实现无线局域网各客户机间的连接与通信。
（2）无线AP。AP是Access Point的简称，无线AP就是无线局域网的接入点、无线网关，它的作用类似于有线网络中的集线器（交换机）。
（3）无线天线。
（4）无线路由器。单纯性无线AP和宽带路由器合二为一的扩展型产品。（家用为主）
三、配置方案
1.有线局域网
1．确定用户需求
2.设计局域网类型、分布构架
首先，确定适合的局域网类型和分布构架目前在局域网建设中，由于以太网性能优良、价格低廉、升级和维护方便，通常都将它作为首选。是选择百兆位以太网还是千兆位以太网要根据用户的需求和条件决定。如果网络建设机构存在布线方面的困难，也可以选择无线局域网。
其次，网络分布架构与入网计算机的节点数量和网络分布情况直接相关。如果所建设的局域网在规模上是一个由数百台至上千台入网节点计算机组成的网络，在空间上跨越在一个园区的多个建筑物，则称这样的网络为大型局域网。对于大型局域网，通常在设计上将它组织成为核心层、分布层和接入层分别考虑。
3.确定局域网的带宽。
一般而言，百兆位以太网足能够满足网络数据流量不是很大的中小型局域网的需要。如果入网节点计算机的数量在百台以上且传输的信息量很大，或者准备在局域网上运行实时多媒体业务，选择千兆位以太网：
三、配置方案
1.有线局域网
4.最后选择网络主干设备的类型。建议网络主干设备或核心层设备选择具备第3层交换功能的高性能主干交换机。
如果要求局域网主干具备高可靠性和可用性，还应该考虑核心交换机的冗余与热备份方案设计。分布层或接入层的网络设备类型，通常选择普通交换机即可，交换机的性能和数量由入网计算机的数量和网络拓扑结构决定。
5.局域网布线设计的依据是网络的分布架构。网络布线必须有较长远的考虑。对于大型局域网，连接园区内各个建筑物的网络通常选择光纤，统一规划，冗余设计使用线缆保护管道并且埋入地下。水平布线子系统通常采用非屏蔽双绞线或屏蔽双绞线，如何选择线缆类型和带宽根据应用需求决定。连接各个楼层交换机的垂直布线子系统通常采用光纤。
三、配置方案
2.无线局域网的技术要求
（1）可靠性：无线局域网的系统分组丢失率应该低于10-5，误码率应该低于10-8。
（2）兼容性：对于室内使用的无线局域网，应尽可能使其跟现有的有线局域网在网络操作系统和网络软件上相互兼容。
（3）数据速率：为了满足局域网业务量的需要，无线局域网的数据传输速率应该在54Mbps以上。
（4）通信保密：由于数据通过无线介质在空中传播，无线局域网必须在不同层次采取有效的措施以提高通信保密和数据安全性能。
（5）移动性：支持全移动网络或半移动网络。
（6）节能管理：当无数据收发时使站点机处于休眠状态，当有数据收发时再激活，从而达到节省电力消耗的目的。
（7）小型化、低价格：这是无线局域网得以普及的关键。
（8）电磁环境：无线局域网应考虑电磁对人体和周边环境的影响问题。
四、网络运维
1.局域网发生故障的原因
局域网故障主要分为硬件故障和软件故障两种。如果局域网出现故障，可能是由以下原因引起的。
（1）网卡故障
网卡出现故障会直接导致无法与网络互联，所以如果电脑无法连接网络，首先应检查网卡。
（2）路由器和交换机故障
路由器出现故障会导致数据丢失、网速缓慢;交换机出现故障会导致电脑无法连接网络等故障。
（3）网络线路故障
线路故障主要是指网线引起的故障。如果网线出现故障，则会导致数据无法传输或传输数据丢失。
（4）电脑网络属性配置故障
网络属性设置错误也会造成无法连接到局域网中，如 IP地址设置错误等。
四、网络运维
2.局域网故障维修方法
1、检测本地网络属性配置
TCP/IP 协议如果配置错误，将会造成网络无法连通。要确保电脑的IP 地址、子网掩码、网关和 DNS 服务器设置正确且匹配。
2、网络线路问题
如果本机网卡和IP协议配置都没有问题，就要检查网线了，先观察网卡的指示灯，网线与网卡接触正常的情况下网卡的指示灯会一直闪烁。如果不亮，或是一直都亮着，就表示有问题。用ping命令ping局域网的其他机器，如果 ping 不通，则有可能是网线的问题。先看一下水晶头有没有损坏，或换一个交换机的端口试一试。如果是水晶头松动，重新将其插好即可。如果网线有问题，则需要更换水晶头或整条网线。
3、使用 ping 命令检测网络问题
（1）检查网络适配器是否工作正常（2）检查 TCP/IP 协议是否正常（3）检测网关路由器是否正常（4）检测局域网是否访问正常（5）向指定计算机发生数据检查本地网络
高考真题
（2021年）某公司根据业务需求,计划在公司局域网中部署DNS等服务器,网络拓扑结构如图10所示。
(1)图10中的核心交换机具有路由功能,它是工作在 ① 的设备
A.网络层 B.物理层 C.会话层 D.应用层
(2)该公司局域网中计算机PC1访问一个Web网站的速度很慢,原因有多种,不可能的原因是②
A.该网站服务器忙 B.该局域网网络通信线路忙
C.该计算机感染了病毒 D.该计算机没有这个网站的访问权限
(3)网络管理员在配置该局域网的交换机时,通过 ③ 来连接交换机控制台端口(Console)与仿真终端。
A.同轴电缆 B.RS-232电缆 C.光纤 D.电话线
高考真题
（2023年）36.某公司根据业务需求，计划在公司局域网中部暑DHCP、DNS、WEB等服务器，其网络拓扑结构及部分IP地址配置信息如图11所示。
（1）图11中①处最适合的网络设备是_______。
A.中继器 B.交换机 C.网桥 D.调制解调器
（2）以太网卡的物理地址是一个长度为____位的二进制数。
A.128 B.64 C.48 D.32
（3）路由器工作在OSI7层模型中的 ③ 。
A.网络层 B.物理层 C.传输层 D.数据链路层
课堂练习
1.某网络拓扑结构如图1-1所示，网络中心设在图书馆，均采用静态lP接入。
【问题1】 由图1-1可见，图书馆与行政楼相距350米，图书馆与实训中心相距650米，均采用千兆连接，那么①处应选择的通信介质是（1），②处应选择的通信介质是（2）,诜择这两处介质的理由是（3）。（1）、（2）备选答案（每种介质限选一次）：A.单模光纤B.多模光纤C.同轴电缆D.双绞线
【问题2】从表1-1中为图1-1的③～⑤处选择合适的设备，填写设备名称（每个设备限选一次）。
课堂练习
【问题1】
从表1-1中为图1-1中（1）～（4）处选择合适设备名称（每个设备限选一次）。
2.某公司网络结构如图1-1所示。其中网管中心位于A楼，B楼与A楼距离约300米，B楼的某一层路由器采用NAT技术进行网络地址变换，其它层仅标出了楼层交换机。
设备类型 设备名称 数量
路由器 Router1 1
三层交换机 Switch1 1
二层交换机 Switch2 2
【问题2】
为图1-1中（5）～（7）处选择介质，填写在答题纸的相应位置。
备选介质（每种介质限选一次）：百兆双绞线 千兆双绞线 千兆光纤
1.本小节思维导图
