4.4
常用网络设备

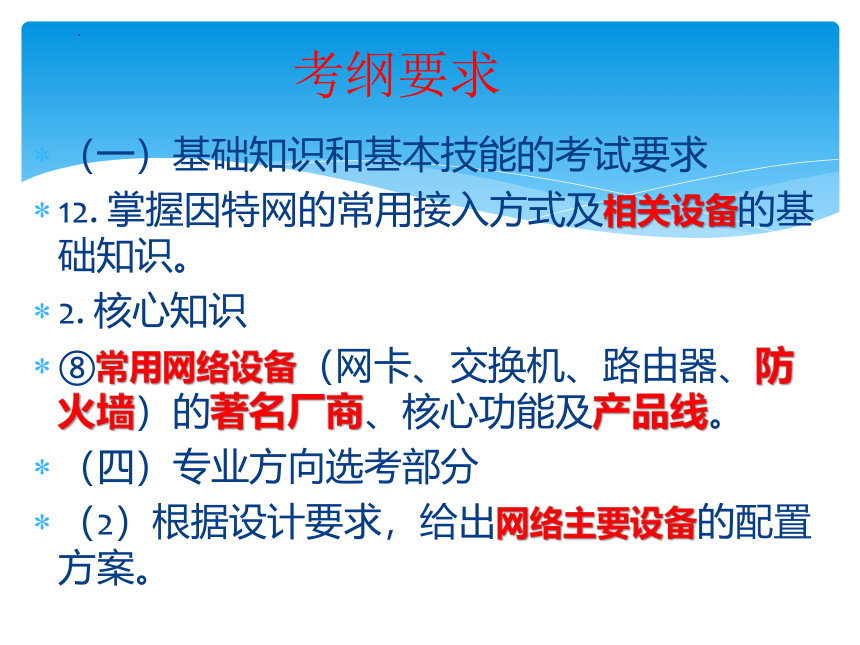

考纲要求
（一）基础知识和基本技能的考试要求
12. 掌握因特网的常用接入方式及相关设备的基础知识。
2. 核心知识
⑧常用网络设备（网卡、交换机、路由器、防火墙）的著名厂商、核心功能及产品线。
（四）专业方向选考部分
（2）根据设计要求，给出网络主要设备的配置方案。
近几年高考考点分布
考点 2016 2017 2018 2019 2020 2021 2022 2023
网卡 基本27 1小题网卡信息 选36 2小题 物理地址长度
交换机 36 1小题 36 3小题 36 1小题 36 1小题 36 1小题
路由器 36 2小题 36 1小题 选择17 路由器设备著名厂商 选17 路由器主要功能选36 3小题
防火墙 选36 1小题 选36 1 2小题 选16 锐捷 思科 深信服

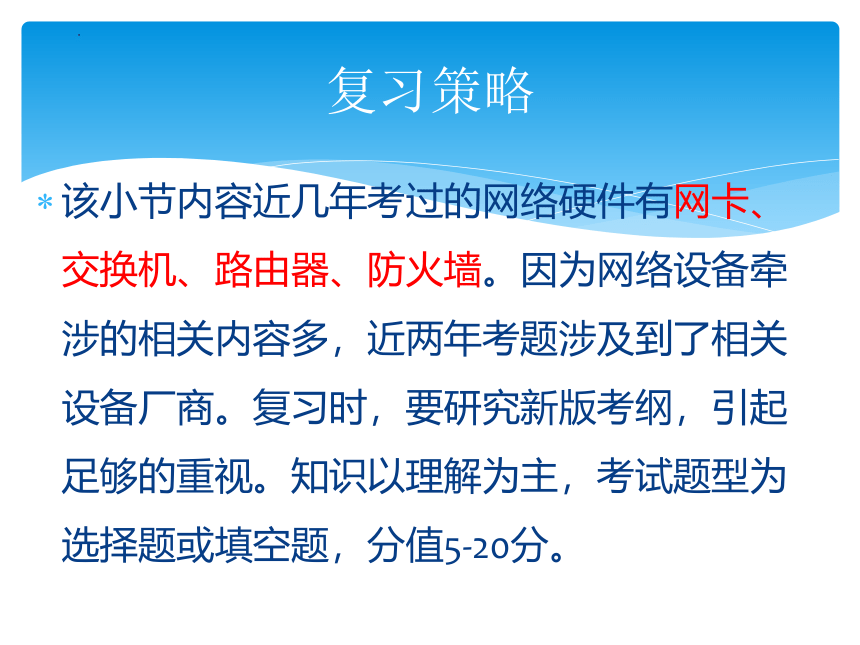

该小节内容近几年考过的网络硬件有网卡、交换机、路由器、防火墙。因为网络设备牵涉的相关内容多，近两年考题涉及到了相关设备厂商。复习时，要研究新版考纲，引起足够的重视。知识以理解为主，考试题型为选择题或填空题，分值5-20分。
复习策略

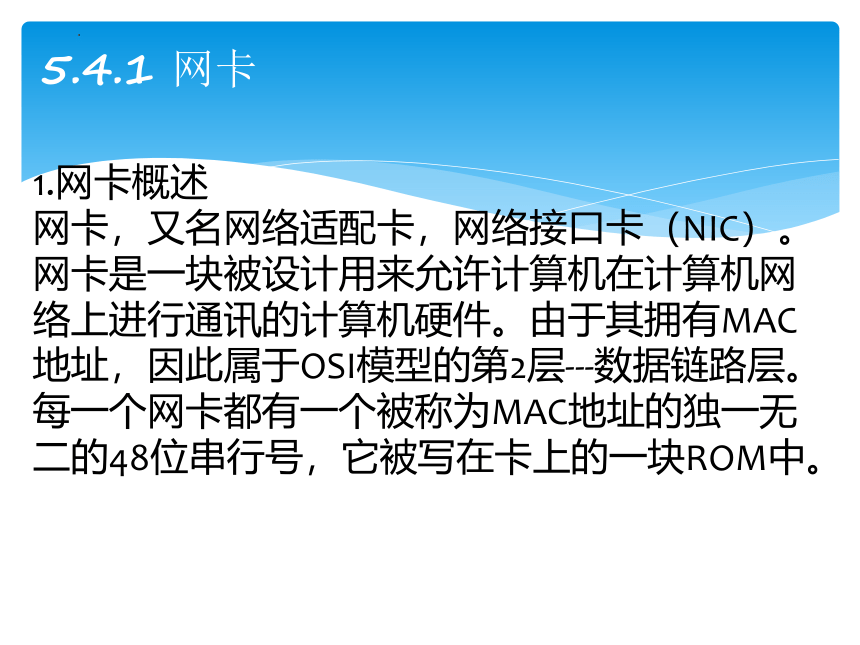

1.网卡概述
网卡，又名网络适配卡，网络接口卡（NIC）。网卡是一块被设计用来允许计算机在计算机网络上进行通讯的计算机硬件。由于其拥有MAC地址，因此属于OSI模型的第2层---数据链路层。每一个网卡都有一个被称为MAC地址的独一无二的48位串行号，它被写在卡上的一块ROM中。
5.4.1 网卡

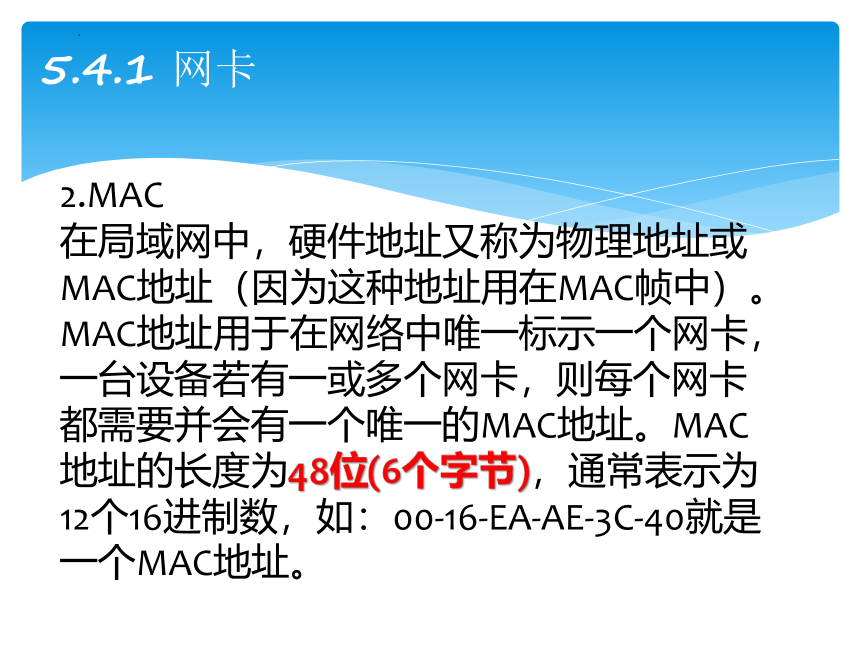

2.MAC
在局域网中，硬件地址又称为物理地址或MAC地址（因为这种地址用在MAC帧中）。MAC地址用于在网络中唯一标示一个网卡，一台设备若有一或多个网卡，则每个网卡都需要并会有一个唯一的MAC地址。MAC地址的长度为48位(6个字节)，通常表示为12个16进制数，如：00-16-EA-AE-3C-40就是一个MAC地址。
5.4.1 网卡

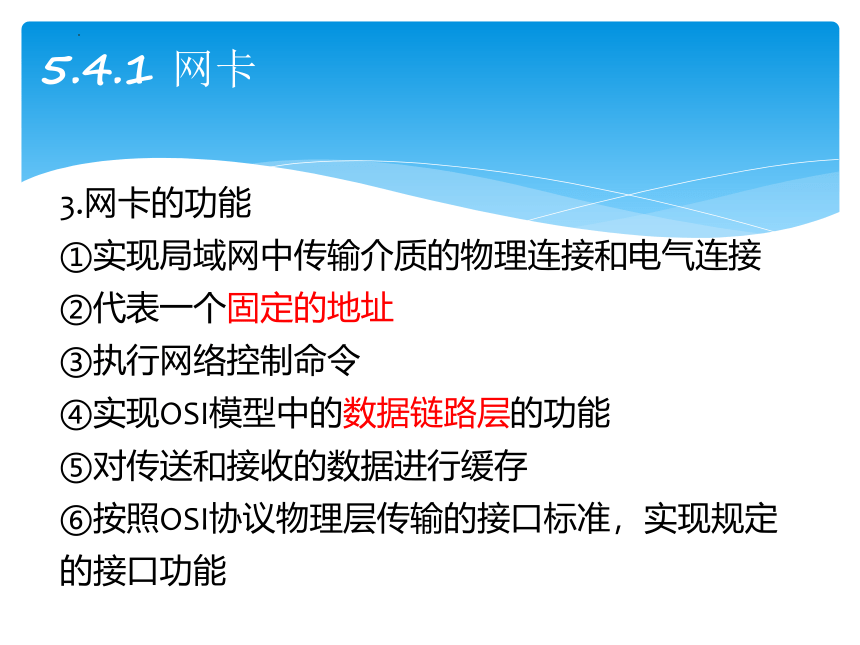

3.网卡的功能
①实现局域网中传输介质的物理连接和电气连接
②代表一个固定的地址
③执行网络控制命令
④实现OSI模型中的数据链路层的功能
⑤对传送和接收的数据进行缓存
⑥按照OSI协议物理层传输的接口标准，实现规定的接口功能
5.4.1 网卡

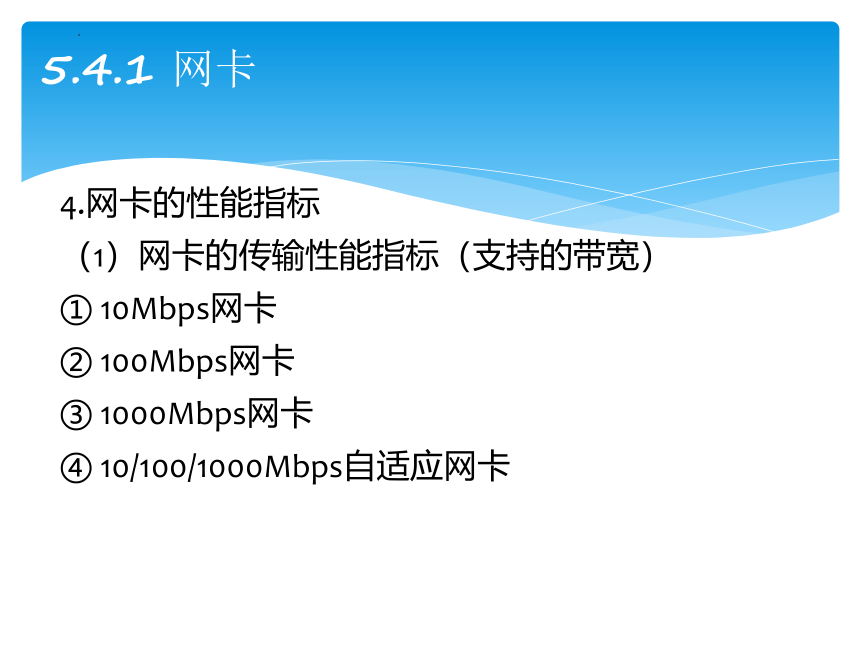

4.网卡的性能指标
（1）网卡的传输性能指标（支持的带宽）
10Mbps网卡
100Mbps网卡
1000Mbps网卡
10/100/1000Mbps自适应网卡
5.4.1 网卡

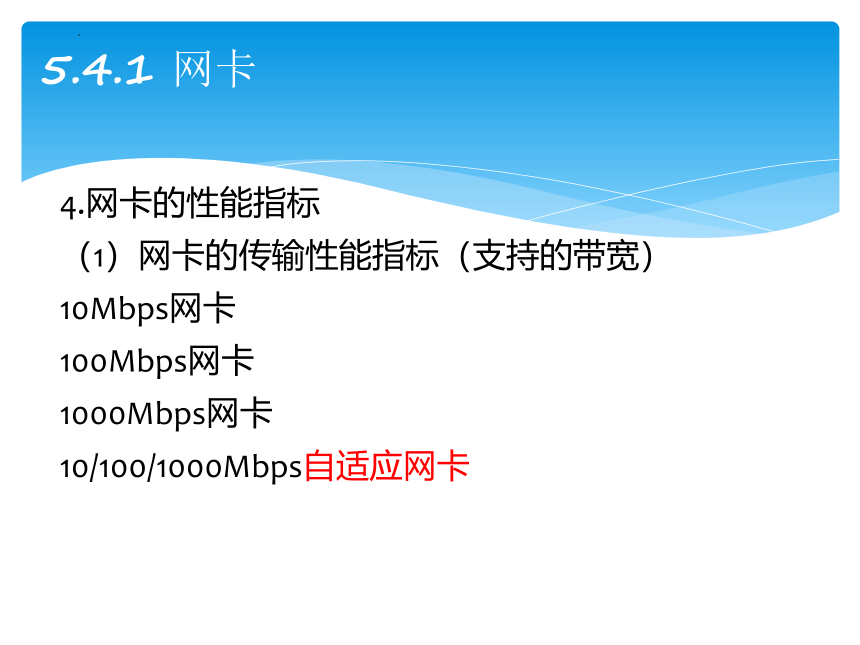

4.网卡的性能指标
（1）网卡的传输性能指标（支持的带宽）
① 10Mbps网卡
② 100Mbps网卡
③ 1000Mbps网卡
④ 10/100/1000Mbps自适应网卡
5.4.1 网卡

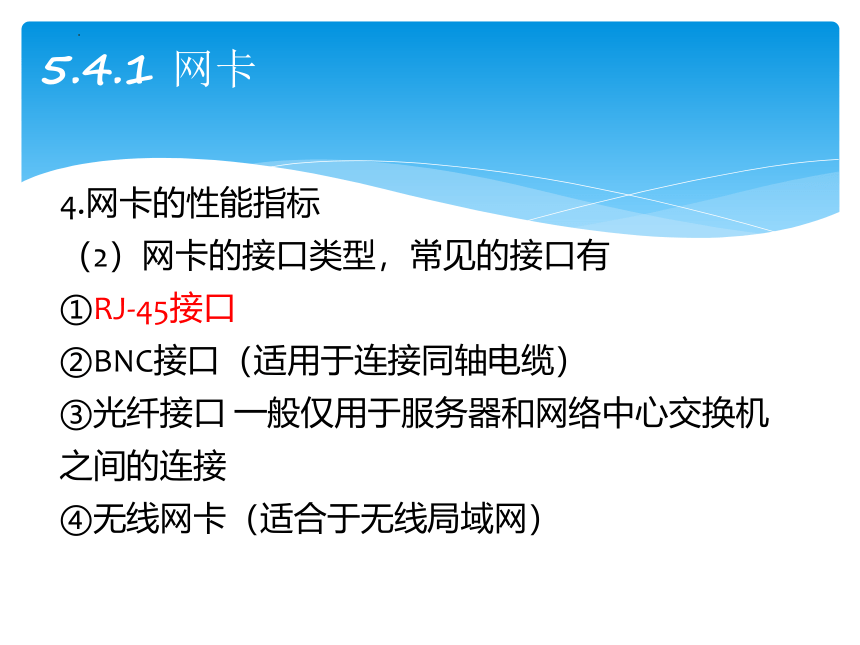

4.网卡的性能指标
（2）网卡的接口类型，常见的接口有
①RJ-45接口
②BNC接口（适用于连接同轴电缆）
③光纤接口 一般仅用于服务器和网络中心交换机之间的连接
④无线网卡（适合于无线局域网）
5.4.1 网卡

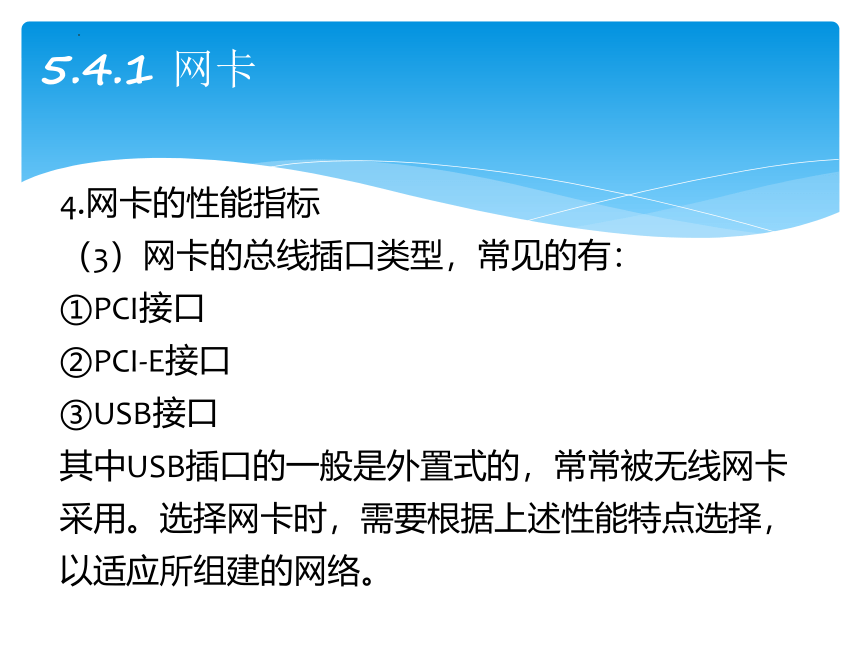

4.网卡的性能指标
（3）网卡的总线插口类型，常见的有：
①PCI接口
②PCI-E接口
③USB接口
其中USB插口的一般是外置式的，常常被无线网卡采用。选择网卡时，需要根据上述性能特点选择，以适应所组建的网络。
5.4.1 网卡

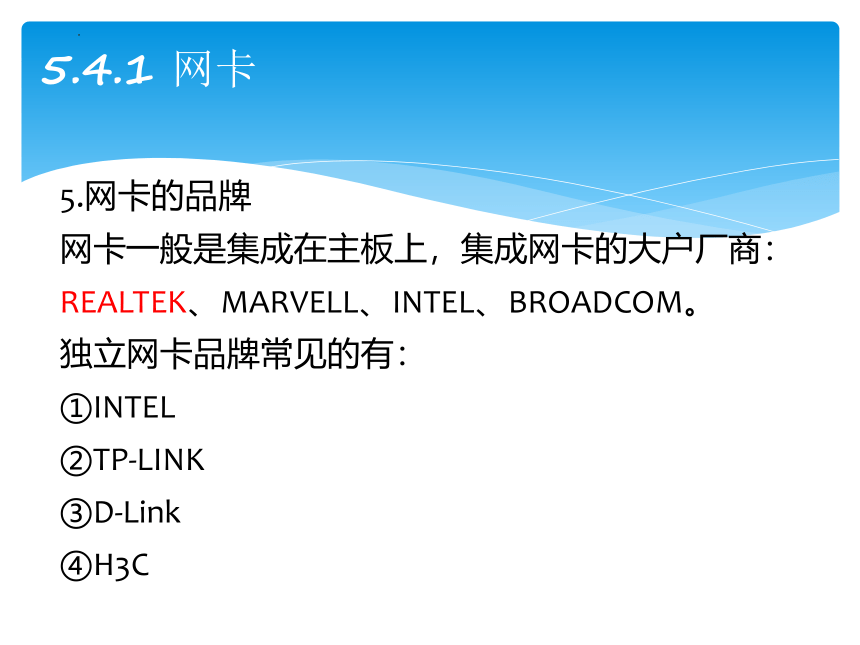

5.网卡的品牌
网卡一般是集成在主板上，集成网卡的大户厂商：REALTEK、MARVELL、INTEL、BROADCOM。
独立网卡品牌常见的有：
①INTEL
②TP-LINK
③D-Link
④H3C
5.4.1 网卡
1.交换机概述
交换机（Switch）意为“开关”，是一种用于电（光）信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。它应用在数据链路层。交换机有多个端口，每个端口都具有桥接功能，可以连接一个局域网或一台高性能服务器或工作站。实际上，交换机有时被称为多端口网桥。
5.4.2 交换机
2.三种交换方式
a、端口交换
b、帧交换(应用最广的局域网交换技术)
1)直通式：
优点：延迟非常小、交换非常快
缺点：无法检查所传送的数据包是否有误，不能提供错误检测能力。容易丢包。
2)存储转发：存储转发方式是计算机网络领域应用最为广泛的方式。
优点：数据包进行错误检测，有效地改善网络性能
缺点：数据处理时延时大
c、信元交换 ATM技术采用固定长度53个字节的信元交换。
5.4.2 交换机
3.交换机的工作特性
交换机的每个端口所连接的网段都是个独立的冲突域。交换机可以隔离冲突域。交換机所连接的设备仍然在同一个广播域内。也就是说，交换机不隔绝广播（唯一的例外是在配有VLAN的环境中）
交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备。
5.4.2 交换机
5.4.2 交换机
集线器 网桥 交换机 路由器
冲突域 × √ √ √
广播域 × × × √
4.冲突域和广播域
5.三层交换机
1）三层交换机就是具有部分路由器功能的交换机，工作在OSI网络标准模型的第三层：网络层。三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。
5.4.2 交换机
5.三层交换机
2）三层交换机的用途
a、用于骨干网络 。核心骨干网一定要用三层交换机，否则整个网络成千上万台的计算机都 在一个子网中，不仅毫无安全可言，也会因为无法分割广播域而无法隔离广播风暴。
b、连接子网 。不同VLAN下网络的连接需要路由器，但是局域网的网络流量大，路由器能力 太弱，三层交换机在保持性能的前提下，经济的解决了子网划分后各子网之间的通信问 题。
5.4.2 交换机
6、交换机品牌及产品线
5.4.2 交换机
1.路由器概述
路由器（Router）是连接两个或多个网络的硬件设备，在网络间起网关的作用，路由器是OSI参考模型中第三层（即网络层）的网络互联设备。主要用于局域网和广域网的互联。全球最大的互联网Internet就是由众多的路由器连接起来的计算机网络组成的。
5.4.3 路由器
2.路由器的功能
路径选择 （路由算法 路由表）
数据转发
数据过滤
5.4.3 路由器
3.路由和交换之间的主要区别
路由器可以使两个相似或不同体系结构的网段连接到一起，构成一个更大的局域网或一个广域网。
交换发生在OS参考模型的第二层（数据链路层），而路由发生在第三层，即网络层。这一区别决定了路由和交换在移动信息的过程中需要使用不同的控制信息，所以两者实现各自功能的方式是不同的。路由器通过路由决定数据的转发。转发策略称为路由选择，这也是路由器名称的由来。
5.4.3 路由器
4.路由器和三层交换机的主要区别
1.关键作用不一样。
三层交换机关键作用是数据传输；路由器主要是路由转发的关键作用。
2. 应用的地方差异。
三层交换机用于局域网络，主要是大中型局域网。
路由器用于局域网络与广域网之间的联接、不一样协议互联网之间的联接等。
5.4.3 路由器
5.路由协议
指路由选择协议，是实现路由选择算法的协议。
RIP：路由选择信息协议
OSPF：开放式最短路径优先协议
IGRP：内部网关路由协议
路由表：路由器中保存的各种传输路径的相关数据，分为静态路由表和动态路由表。
5.4.3 路由器
6.路由器选择
（1）管理方式 最基本的配置方式是利用终端通过专用配置线连接到路由器的配置口直接进行配置。
（2）多协议支持： X.25、 帧中继、 DDN专线、 ADSL等。
（3）安全性 设置访问权限列表（Access Control Lists，ACL）
（4）地址转换功能NAT（Network Address Translation，网络地址转换）保护内部网络，实现局域网用户通过一个IP地址访问Internet。
5.4.3 路由器
6、交换机品牌及产品线
5.4.2 交换机
思维导图
高考真题
（2016年）27.(1)下列选项中，图4所示的是哪个计算机硬件设备的信息_①__。
A. 声卡 B.网卡 C.显卡 D. 内存条
（2017年）36.某公司根据业务需求，计划在公司局域网中部署DNS服务器，网络拓扑结构如图8所示。通过配置，局域网中的计算机都能通过域名www.hunan.com访问本公司网络中心的Web服务器。
根据实际情况，如果计算机PC01和PC02需要通过无线方式接入公司局域网，图8中X处应选择的网络设备是①。
A.无线天线 B.无线AP C.无线网卡 D.无线广播
为了实现Internet接入，图8中Y处最合适的网络设备是②。
A.路由器 B.二层交换机 C.三层交换机 D.集线器
在下列选项中，工作在OSI参考模型数据链路层的网络设备是③。工作在OSI参考模型网络层的网络设备是④。
A.二层交换机 B.集线器 C.中继器 D.路由器
（2020年）36. 某公司根据业务需求，计划在公司局域网中部署DHCP等服务器，网络拓扑结构如图11所示，DHCP服务器的配置情况如图12所示。
(1)下列选项中，图11中①处最合适的网络设备是: ①
A.集线器 B.路由器 C.中继器 D.调制解调器
（2022年）17.下列选项中，不属于路由器设备著名生产厂商的是( )
A.华为 B.思科 C.英特尔 D.锐捷
（2023年） 16.下列选项中，不属于防火墙产品生产厂商的是
A.台积电 B.锐捷 C.思科 D.深信服
（2023年）36. 某公司根据业务需求，计划在公司局域网中部署DHCP、DNS、WEB等服务器，其网络拓扑结构及部分IP地址配置信息如图11所示。
（1）图11中①处最适合的网络设备是
A.中继器 B.交换机 C.网桥 D.调制解调器
（2）以太网卡的物理地址是一个长度为②位的二进制数。
A.128 B.64 C.48 D.32
（3）路由器工作在OSI7层模型中的③
A.网络层 B.物理层 C.传输层 D.数据链路层
课堂巩固
1.下面哪种网络设备用来连异种网络？（ ）
　 A. 集线器 B. 交换机 C. 路由器 D. 网桥
2.路由选择协议位于（ ）
　 A. 物理层 B. 数据链路层 C. 网络层 D. 应用层
3.具有隔离广播信息能力的网络互联设备是（ ）
　 A. 网桥 　 B. 中继器 　 C. 路由器 　D. 二层交换机
4.在多数情况下，网络接口卡实现的功能主要处于 ( ) 。
　A. 物理层协议和数据链路层协议　 B. 物理层协议和网络层协议
　C. 数据链路层协议　 D. 网络层协议
5.企业 Intranet 要与 Internet 互联，必需的互联设备是 （ ）
　A. 中继器 　B. 调制解调器　 C. 交换器　 D. 路由器
6.下面不是设备选型原则的是（ ）
A .设备价格低廉 　B .设备性价比高　
C .设备售后服务 　D .生产厂商信誉
1、第一轮复习用书P127-129
2、本小节思维导图
随堂练习
