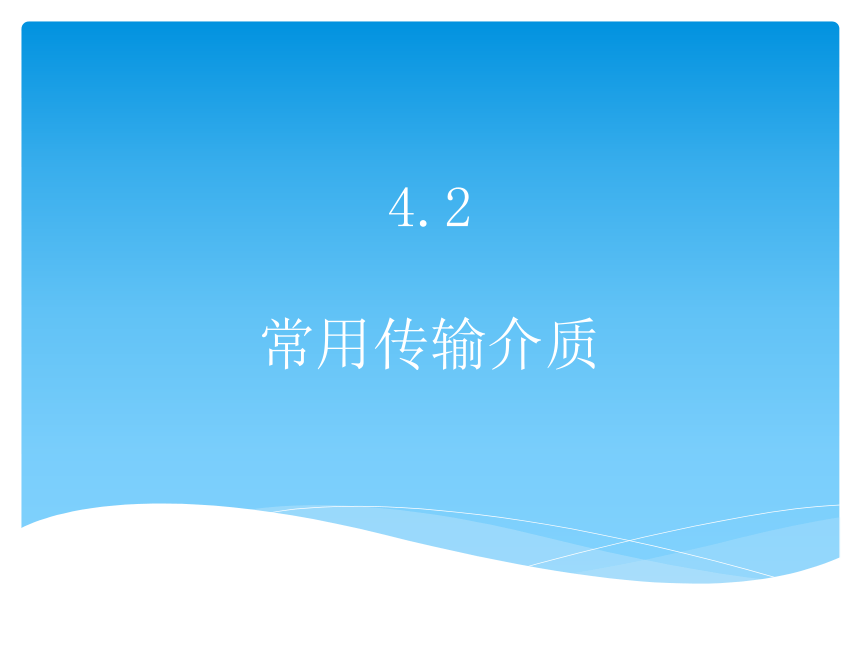

4.2
常用传输介质

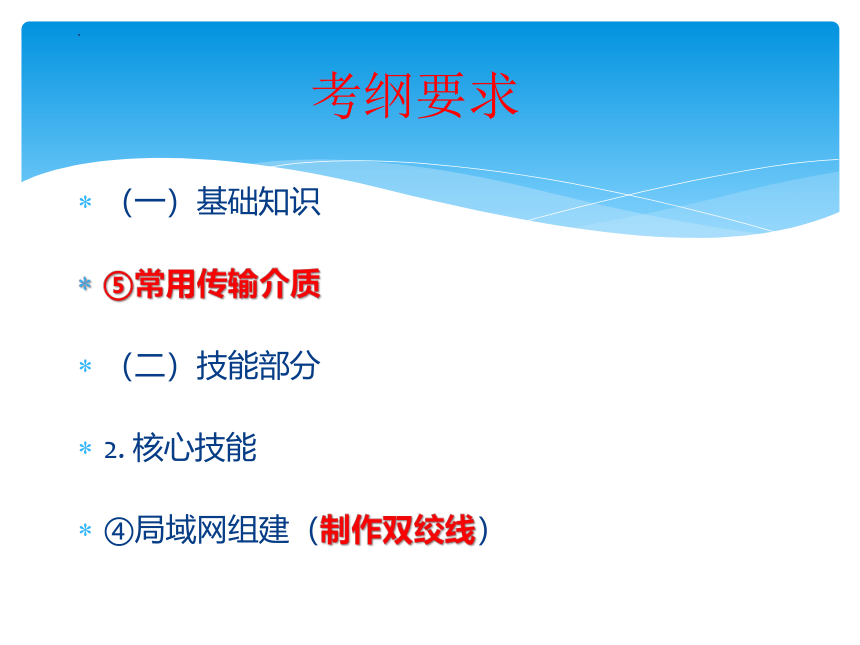

考纲要求
（一）基础知识
⑤常用传输介质
（二）技能部分
2. 核心技能
④局域网组建（制作双绞线）

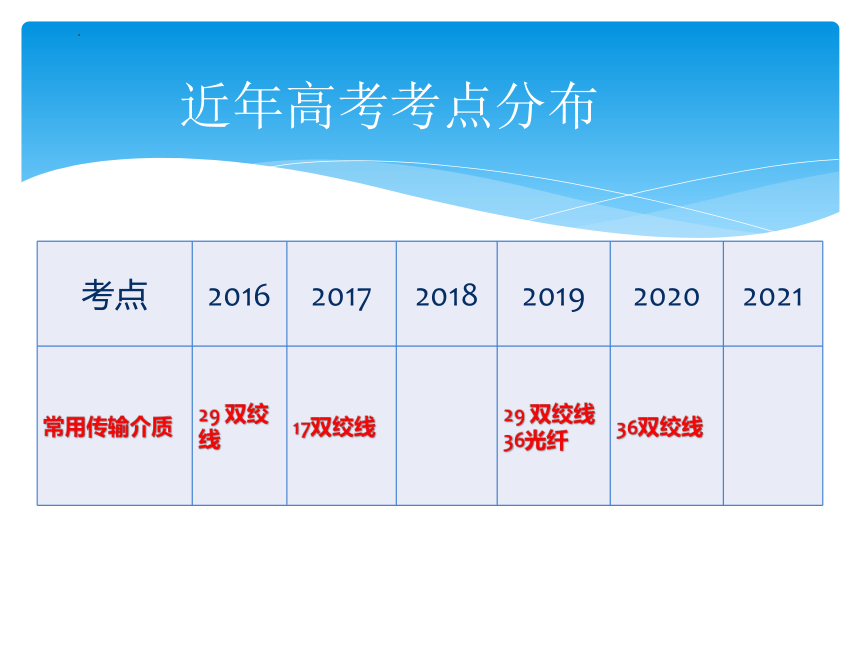

近年高考考点分布
考点 2016 2017 2018 2019 2020 2021
常用传输介质 29 双绞线 17双绞线 29 双绞线 36光纤 36双绞线
该小节内容近几年考点分布在双绞线和光纤。考点主要有传输介质的选择、RJ-45接口、586B线序、超五类线的导线数量、六类线的传输距离。按照考纲的要求，此考点为基础知识和核心技能。复习时，应该搞清楚常见的传输介质类型、特性、分类、双绞线的制作、线序、直通线和交叉线的用途等。知识以理解为主，考试题型为选择或填空题，分值5-10分。

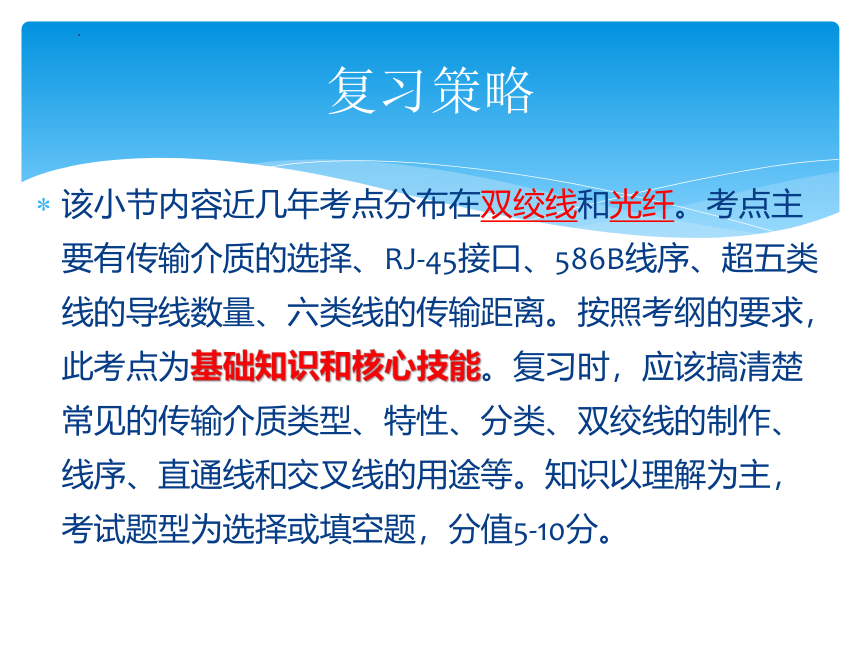

复习策略
网络传输介质是指在网络中传输信息的载体，常用的传输介质分为有线传输介质和无线传输介质两大类。不同的传输介质，其特性也各不相同，它们不同的特性对网络中数据通信质量和通信速度有较大影响。
5.2.1 传输介质

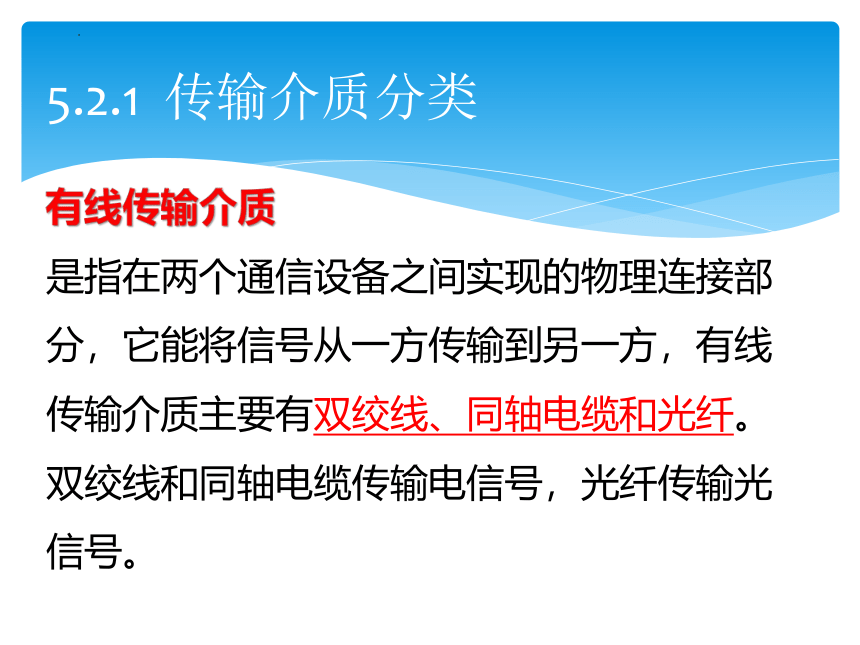

有线传输介质
是指在两个通信设备之间实现的物理连接部分，它能将信号从一方传输到另一方，有线传输介质主要有双绞线、同轴电缆和光纤。双绞线和同轴电缆传输电信号，光纤传输光信号。
5.2.1 传输介质分类

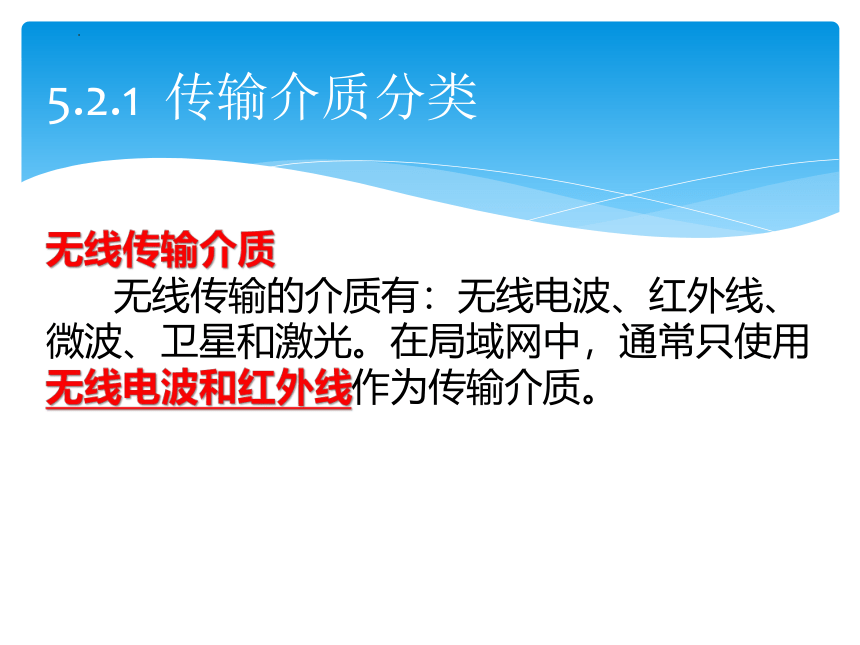

无线传输介质
无线传输的介质有：无线电波、红外线、微波、卫星和激光。在局域网中，通常只使用无线电波和红外线作为传输介质。
5.2.1 传输介质分类

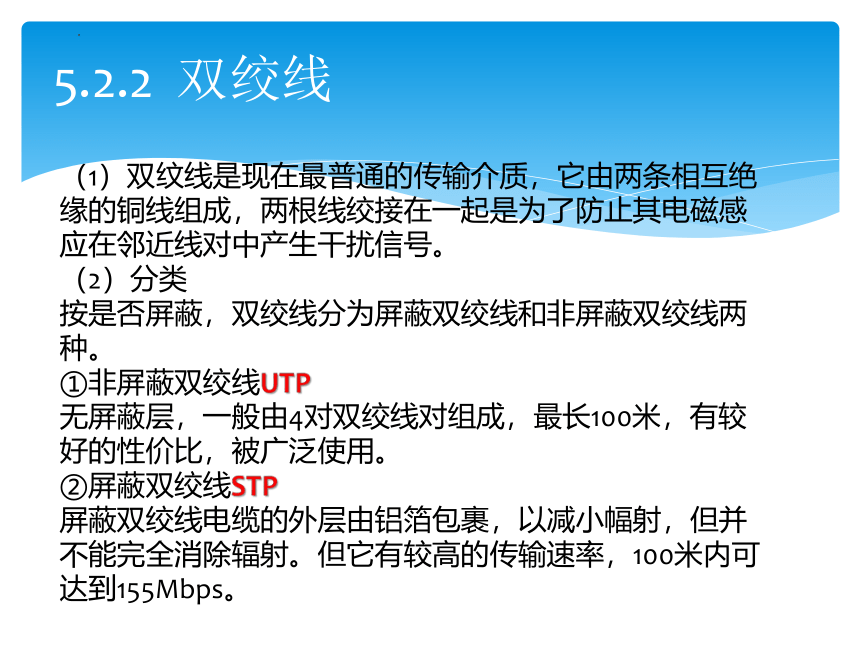

（1）双纹线是现在最普通的传输介质，它由两条相互绝缘的铜线组成，两根线绞接在一起是为了防止其电磁感应在邻近线对中产生干扰信号。
（2）分类
按是否屏蔽，双绞线分为屏蔽双绞线和非屏蔽双绞线两种。
①非屏蔽双绞线UTP
无屏蔽层，一般由4对双绞线对组成，最长100米，有较好的性价比，被广泛使用。
②屏蔽双绞线STP
屏蔽双绞线电缆的外层由铝箔包裹，以减小幅射，但并不能完全消除辐射。但它有较高的传输速率，100米内可达到155Mbps。
5.2.2 双绞线

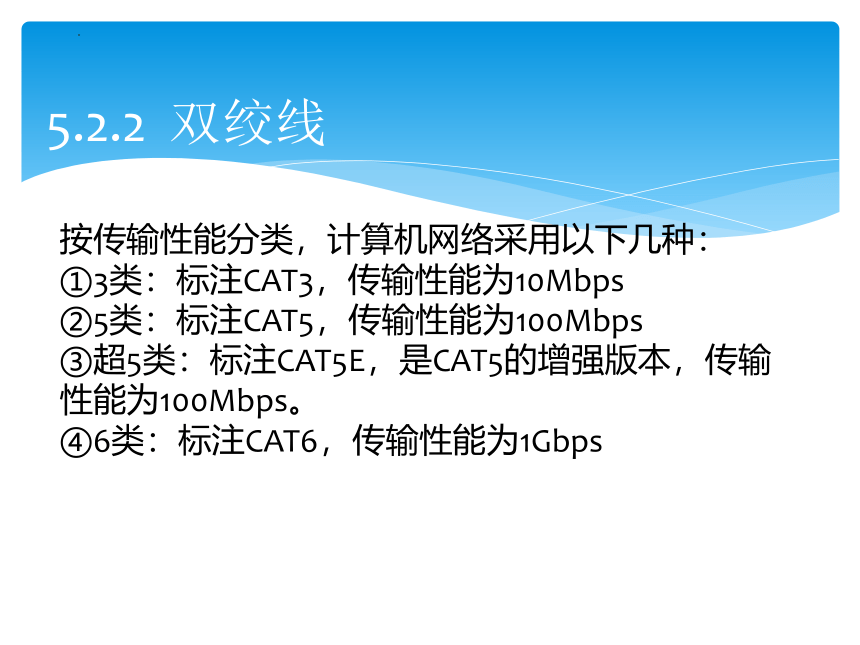

按传输性能分类，计算机网络采用以下几种：
①3类：标注CAT3，传输性能为10Mbps
②5类：标注CAT5，传输性能为100Mbps
③超5类：标注CAT5E，是CAT5的增强版本，传输性能为100Mbps。
④6类：标注CAT6，传输性能为1Gbps
5.2.2 双绞线
1.在双绞线上压接RJ45连接器
RJ-45连接器，俗称为水晶头，适用于设备间或水平子系统的现场端接
2、RJ-45连接器排线标准
T568A标准 绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B标准 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
5.2.2 双绞线
5.2.2 双绞线
（1）概念
由同轴的内外两条导线构成，内导线是一根金属线，外导线是一条网状空心圆柱导体，内外导线有一层绝缘材料，最外层是保护性塑料外套。金属屏蔽层能将磁场反射回中心导体同时也使中心导体免受外界干扰故同轴电缆比双绞线具有更高的带宽和更好的噪声抑制特性。
5.2.3 同轴电缆
（2）分类
一种为50欧同轴电缆，用于数字信号的传输，即基带同轴电缆。基带同轴电缆又分为：
①粗缆：最大距离为2500米，价格高
②细缆：最大长度为185米。
另一种为75Ω同轴电缆，用于宽带模拟信号的传输，即宽带同轴电缆。但需要安装附加信号，安装困难，适用于长途电话网，电视系统。
5.2.3 同轴电缆
（1）光纤概述
光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。
传输原理是“光的全反射”。
前香港中文大学校长高锟和George A. Hockham首先提出光纤可以用于通讯传输的设想，高锟因此获得2009年诺贝尔物理学奖。
5.2.4 光纤
（2）分类
1、单模光纤
多用于通信业。单模光纤的纤芯很细，直径为8.3 μ m，工作波长有1.31 μ m和1.55 μ m两种，单模光纤传输距离远远大于多模光纤，适用于远程通讯，但单模光纤对光源有较高的要求，需要使用固体激光光源。
2、多模光纤
多用于网络布线系统。多模光纤的纤芯直径为50~62.5 μ m，工作波长有0.85 μ m和1.31 μ m两种，多模光纤传输的距离就比较近，一般只有几公里，多模光纤对光源要求较低，可以使用LED（发光二极管）作为光源。每一路光纤包括两根，一根接收，一根发送。
5.2.4 光纤
5.2.4 光纤
2）优点
①极宽的频带。
②功率损耗小。
③传输距离长（2公里以上）。
④传输率高（可达数千Mbps）。
⑤抗干扰性强、保密性好（不会受到电子监听）。
⑥是性能最好的传输介质。
（3）缺点
①价格昂贵。
②连接困难，需要专门的连接设备，这些设备价格很高。
5.2.4 光纤
在计算机网络中，无线传输可以突破有线网的限制，利用空间电磁波实现站点之间的通信，可以为广大用户提供移动通信。
最常用的无线传输介质有：无线电波、微波和红外线。
微波通信的载波频率为2GHz~40GHz，因为频率高，所以容量大，不过微波与通常的无线电波不一样，是沿直线传播的，由于地球表面是曲面，所以超过一定距离的微波通信就要用中继站来接力。
用于无线局域网的无线电频率是2.4GHz和5GHz。
5.2.5 无线传输介质
思维导图
（2016年）29.小李给父母买了一台计算机，需要通过ADSL接入Internet，ADSL是一种利用电话线和公用电话网（PSTN)为家庭、办公室提供互联网宽带数据传输服务的技术，网络拓扑结构如图5所示。
(2)下列选项中，图5中②处用来连接分离器和电话机的网络传输介质是 ② ;图5中③处用来连接“网络设备①”和计算机的网络传输介质是 ③ 。
A.电话线 B.光纤 C.同轴电缆 D.双绞线
高考真题
（2017年）17.RJ-45接头主要用于以下哪种传输介质
A.电话线 B.双绞线
C.单模光纤 D.多模光纤
（2020年）36.某公司根据业务需求，计划在公司局域网中部署DHCP等服务器，网络拓扑结构如图11所示，DHCP服务器的配置情况如图12所示。
(3)超五类双绞线是一种常用的网络传输介质，由 ③ 根导线组成。
(4)从理论上说，六类双绞线的最大传输距离是 ④ 米。
A.50 B.100 C.200 D.500
高考真题
（2019年）29. 小张家里有几台计算机需要组成一个局域网，并通过有线电视宽带网接入Internet，其中，笔记本电脑通过无线方式连接，台式计算机通过有线方式连接，网络拓扑结构如图6所示。
（3）台式计算机使用超5类双绞线接入局域网，超5类线接头规格为RJ- ③ 。
（4）超5类双绞线EIA/TIA 568B标准的线序是 ④ 。
A. 绿白、绿、橙白、橙、蓝白、蓝、棕白、棕
B. 绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
C. 橙白、橙、绿白、绿、蓝白、蓝、棕白、棕
D. 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
高考真题
有线电视中心
Internet
①
②
1.下列有线传输介质中，传输距离最远的是
A.双绞线 B.同轴电缆 C.单模光纤 D.多模光纤
2.下列不属于有线传输介质的是
A.双绞线 B.微波 C.光纤 D.同轴电缆
3.6类双绞线的传输性能为
A.100Mbps B.1000Mbps C.10Mbps D.10Gbps
4.在局域网中使用的非屏蔽双绞线最大传输距离是
A.500米 B.90米 C.1000米 D.100米
5.广域网的主干网采用的传输介质主要是
A.光纤 B双绞线 C.同轴细缆 D.微波
6.双绞线电缆中电线相互绞合的作用是
A.使线缆更细 B.使线缆更便宜
C.使线缆强度加强 D.减弱噪声问题
随堂练习
1、第一轮复习用书P120-121
2、本小节思维导图
随堂练习
