服装CAD设计应用
第二章
服饰品、部件款式设计
服饰品是服装搭配的点睛之笔，好的服饰品设计会让服装大放异彩。下述的部分服饰品设计可供参考、学习。
一、包
第一节 服饰品款式设计
（一）任务简介
使用CorelDRAW X8 绘制图 2-1 所示的包的款式，应表现出包的结构特征和色彩特征，注意各部位的比例要协调。
图2-1
一、包
第一节 服饰品款式设计
（二）任务分析

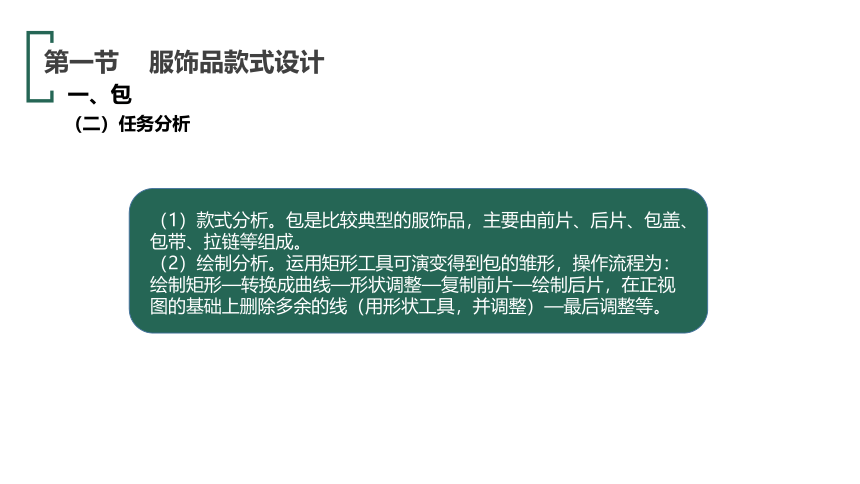

（1）款式分析。包是比较典型的服饰品，主要由前片、后片、包盖、包带、拉链等组成。
（2）绘制分析。运用矩形工具可演变得到包的雏形，操作流程为：绘制矩形—转换成曲线—形状调整—复制前片—绘制后片，在正视图的基础上删除多余的线（用形状工具，并调整）—最后调整等。
一、包
第一节 服饰品款式设计
（三）演示步骤

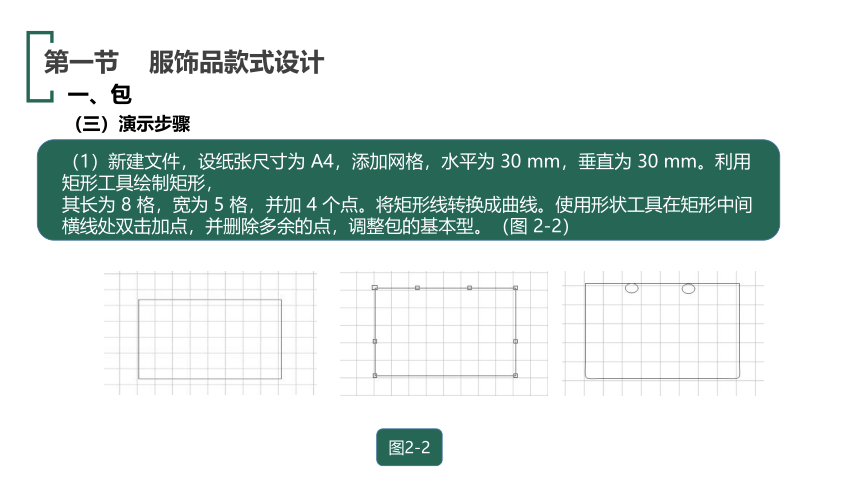

（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，
其长为 8 格，宽为 5 格，并加 4 个点。将矩形线转换成曲线。使用形状工具在矩形中间横线处双击加点，并删除多余的点，调整包的基本型。（图 2-2）
图2-2
一、包
第一节 服饰品款式设计
（三）演示步骤

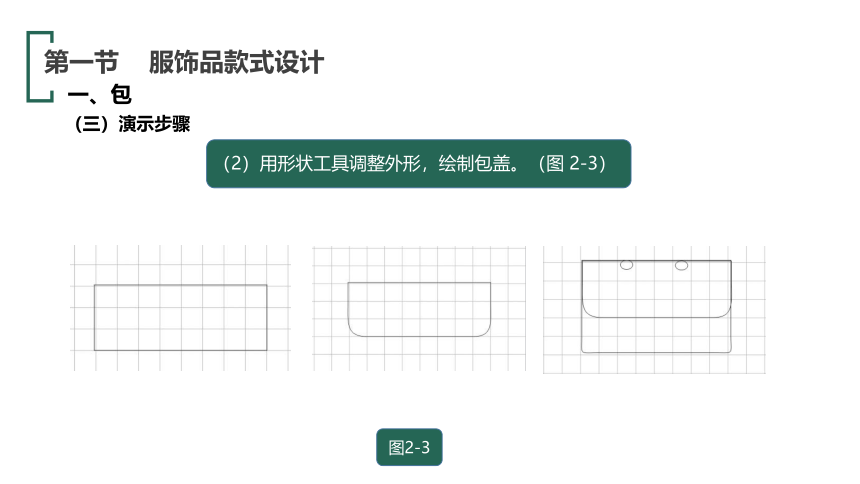

（2）用形状工具调整外形，绘制包盖。（图 2-3）
图2-3
一、包
第一节 服饰品款式设计
（三）演示步骤

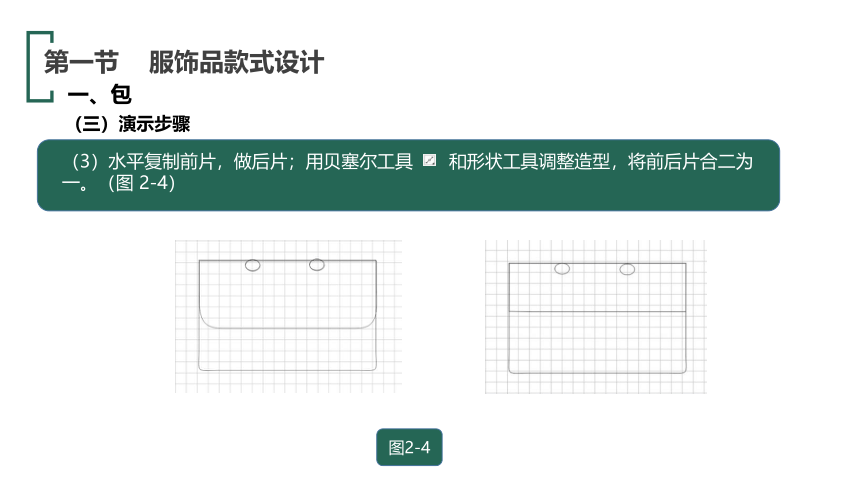

（3）水平复制前片，做后片；用贝塞尔工具 和形状工具调整造型，将前后片合二为一。（图 2-4）
图2-4
一、包
第一节 服饰品款式设计
（三）演示步骤

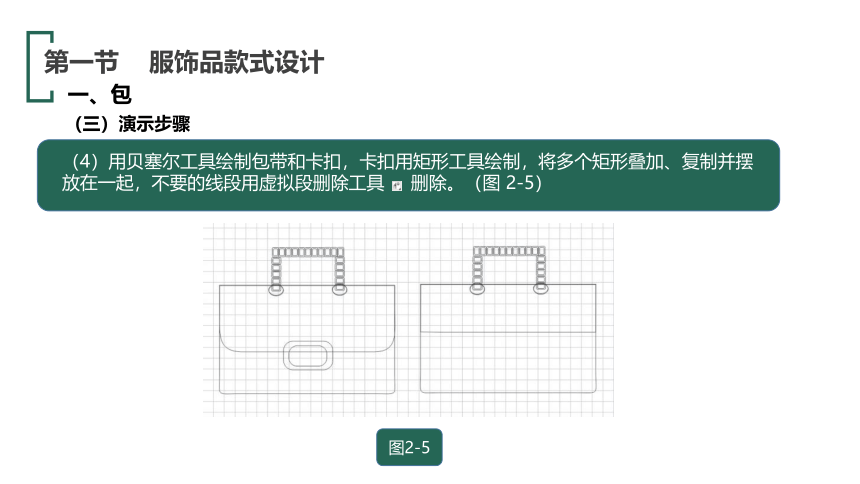

（4）用贝塞尔工具绘制包带和卡扣，卡扣用矩形工具绘制，将多个矩形叠加、复制并摆放在一起，不要的线段用虚拟段删除工具 删除。（图 2-5）
图2-5
一、包
第一节 服饰品款式设计
（三）演示步骤
（5）使用变形工具 将绘制的线处理成装饰花边线，最后的效果如图 2-6 所示。
图2-6
一、包
第一节 服饰品款式设计
（四）作业

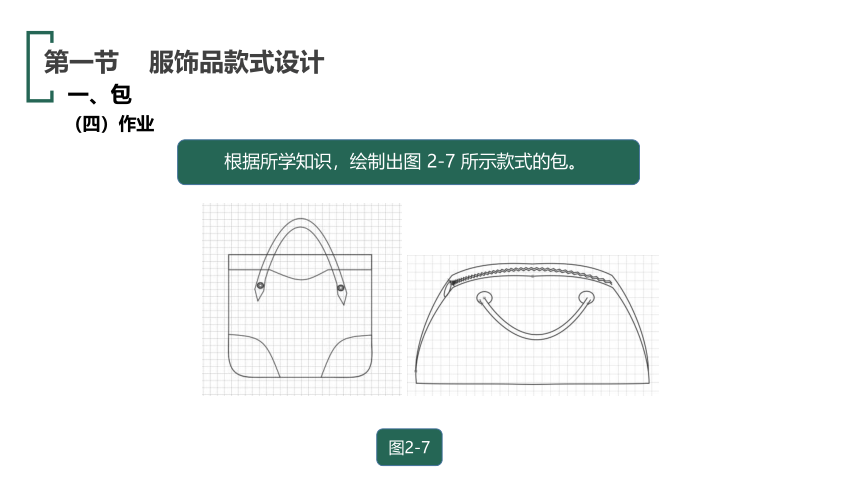

根据所学知识，绘制出图 2-7 所示款式的包。
图2-7
二、鞋
第一节 服饰品款式设计

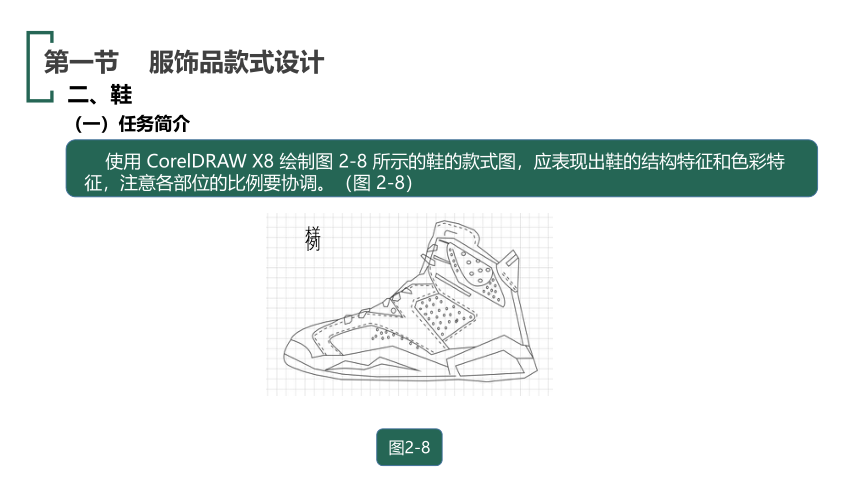

（一）任务简介
使用 CorelDRAW X8 绘制图 2-8 所示的鞋的款式图，应表现出鞋的结构特征和色彩特征，注意各部位的比例要协调。（图 2-8）
图2-8
样例
二、鞋
第一节 服饰品款式设计

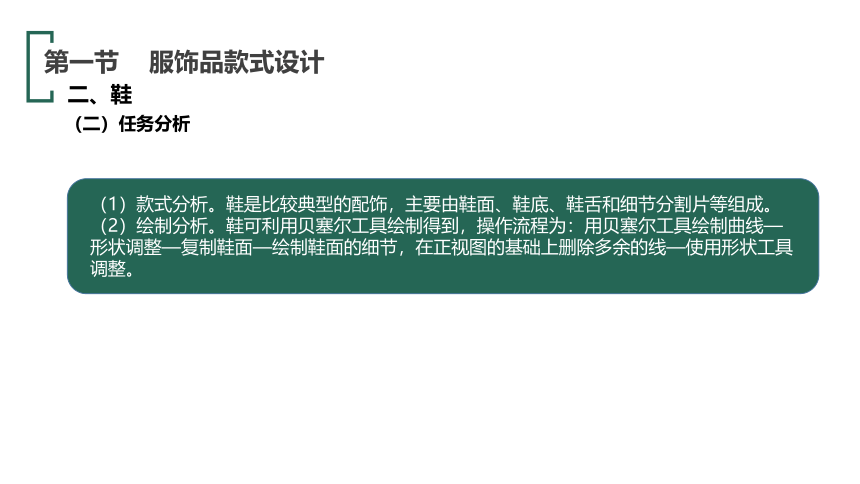

（二）任务分析
（1）款式分析。鞋是比较典型的配饰，主要由鞋面、鞋底、鞋舌和细节分割片等组成。
（2）绘制分析。鞋可利用贝塞尔工具绘制得到，操作流程为：用贝塞尔工具绘制曲线—形状调整—复制鞋面—绘制鞋面的细节，在正视图的基础上删除多余的线—使用形状工具调整。
二、鞋
第一节 服饰品款式设计
（三）演示步骤
（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用贝塞尔工具绘制鞋形，连续绘制并转换成曲线。使用形状工具，在矩形中间横线处双击加点并删除多余的点，调整鞋的基本型。（图 2-9）
图2-9
二、鞋
第一节 服饰品款式设计
（三）演示步骤
（2）用形状工具调整外形，用椭圆工具绘制气孔。（图 2-10）
图2-10
二、鞋
第一节 服饰品款式设计
（三）演示步骤
（3）用贝塞尔工具绘制鞋带和鞋舌，用椭圆工具绘制两大气孔后复制，将四个大气孔摆放在一起，将不需要的线段用虚拟段删除工具删除。（图 2-11）
图2-11
二、鞋
第一节 服饰品款式设计
（三）演示步骤
（4）使用贝塞尔工具绘制明线，将绘制的明线转换成装饰线，最后的效果如图 2-12 所示。
图2-12
二、鞋
第一节 服饰品款式设计
（四）作业
根据所学的知识，绘制出图 2-13 所示款式的鞋。（图 2-13）
图2-13
三、帽子
第一节 服饰品款式设计
（一）任务简介
使用 CorelDRAW X8 绘制图 2-14 所示的帽子款式图，应表现出帽子的结构特征和色彩特征，注意各部位的比例要协调。
图2-14
样例
三、帽子
第一节 服饰品款式设计
（二）任务分析
（1）款式分析。帽子是比较典型的饰品，主要由帽檐片、帽身片、帽顶和细节分割片组成。
（2）绘制分析。运用贝塞尔工具绘制帽子基本型，操作流程
为：利用贝塞尔工具绘制曲线—形状调整—绘制帽顶片—绘制帽檐，在正视图的基础上删除多余的线（用形状工具，并调整）—最后调整等。
三、帽子
第一节 服饰品款式设计
（三）演示步骤
（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用贝塞尔工具绘制三角形帽顶，绘制帽身，将帽檐、帽身装饰线转换成曲线。使用形状工具在矩形中间横线处双击加点并删除多余的点，调整帽子基本型。（图 2-15）
（2）用形状工具调整外形。（图 2-16）
图2-15
图2-16
三、帽子
第一节 服饰品款式设计
（三）演示步骤
（3）用贝塞尔工具画明线和装饰线，不要的线段用虚拟段删除工具删除。（图 2-17）
（4）使用变形工具将绘制的线转换成装饰花边线，最后的效果如图 2-18 所示。
图2-17
图2-18
三、帽子
第一节 服饰品款式设计
（四）作业
根据所学知识，绘制出图 2-19 所示款式的帽子。
图2-19
四、腰带
第一节 服饰品款式设计
（一）任务简介
使用 CorelDRAW X8 绘制图 2-20 所示的腰带款式图，应表现出腰带的结构特征和色彩特征，注意各部位的比例要协调。
图2-20
样例
四、腰带
第一节 服饰品款式设计
（二）任务分析
（1）款式分析。腰带是典型的饰品，比较简单，主要由腰面、头扣、腰带眼和腰条组成。
（2）绘制分析。可以运用贝塞尔工具绘制腰带基本型，操作流程为：用贝塞尔工具绘制曲线—形状调整— 绘制腰扣—绘制腰带头装饰花（腰头花），在正视图的基础上删除多余的线（用形状工具，并调整）—最终调整等。
四、腰带
第一节 服饰品款式设计
（三）演示步骤
（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。绘制长条形和圆形，并转换成曲线。使用形状工具在矩形中间横线处双击加点，并删除多余的点，调整腰带基本型。（图 2-21）
图2-21
四、腰带
第一节 服饰品款式设计
（三）演示步骤
（2）用形状工具调整外形。用贝塞尔工具绘制腰扣并叠加、复制，将四个腰扣摆放在一起，将不要的线段用虚拟段删除工具删除。使用贝塞尔工具绘制腰头花，整体调整腰头花。（图 2-22）
图2-22
四、腰带
第一节 服饰品款式设计
（三）演示步骤
（3）修剪多余的线，画其他部位的装饰，最后的效果如图 2-23 所示。
图2-23
四、腰带
第一节 服饰品款式设计
（四）作业
根据所学知识，绘制出图 2-24 所示款式的腰带。
图2-24
五、围巾
第一节 服饰品款式设计
（一）任务简介
使用 CorelDRAW X8 绘制图 2-25 所示的围巾款式图，应表现出围巾的结构特征和色彩特征，注意各部位的比例要协调。
图2-25
样例
五、围巾
第一节 服饰品款式设计
（一）任务简介
使用 CorelDRAW X8 绘制图 2-25 所示的围巾款式图，应表现出围巾的结构特征和色彩特征，注意各部位的比例要协调。
图2-25
样例
五、围巾
第一节 服饰品款式设计
（二）任务分析
（1）款式分析。围巾是典型的饰品，形状多以方形、长条形居多。
（2）绘制分析。可以运用矩形工具绘制围巾基础型，操作流程为：绘制矩形—转换成曲线—形状调整—绘制围巾片—绘制围巾右侧标志，在正视图的基础上删除多余的线（用形状工具，并调整）—最后调整等。
五、围巾
第一节 服饰品款式设计
（三）演示步骤
（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，其长为16 格，宽为5 格，绘制分割线并加点。将矩形线转换成曲线。使用形状工具在矩形中间横线处双击加点， 并删除多余的点，调整围巾基本型。（图 2-26）
图2-26
五、围巾
第一节 服饰品款式设计
（三）演示步骤
（2）用形状工具调整外形。（图 2-27）
图2-27
五、围巾
第一节 服饰品款式设计
（三）演示步骤
（3）用贝塞尔工具、椭圆工具绘制图案，用矩形工具绘制两个矩形并叠加、复制，将三个矩形摆放在一起，将不要的线段用虚拟段删除工具删除。（图 2-28）
图2-28
五、围巾
第一节 服饰品款式设计
（三）演示步骤
（4）画其他部位的装饰，最后的效果如图 2-29 所示。
图2-29
五、围巾
第一节 服饰品款式设计
（四）作业
根据所学知识，绘制出图 2-30 所示款式的围巾。
图2-30
THANKS
