服装CAD设计应用
第二章
服饰品、部件款式设计
服饰品是服装搭配的点睛之笔，好的服饰品设计会让服装大放异彩。下述的部分服饰品设计可供参考、学习。
一、兜
第二节 部件款式设计
（一）任务简介
使用 CorelDRAW X8 绘制图 2-31 所示的兜的款式图，应表现出兜的结构特征和色彩特征，注意各部位的比例要协调。
图2-31
样例
一、兜
第二节 部件款式设计

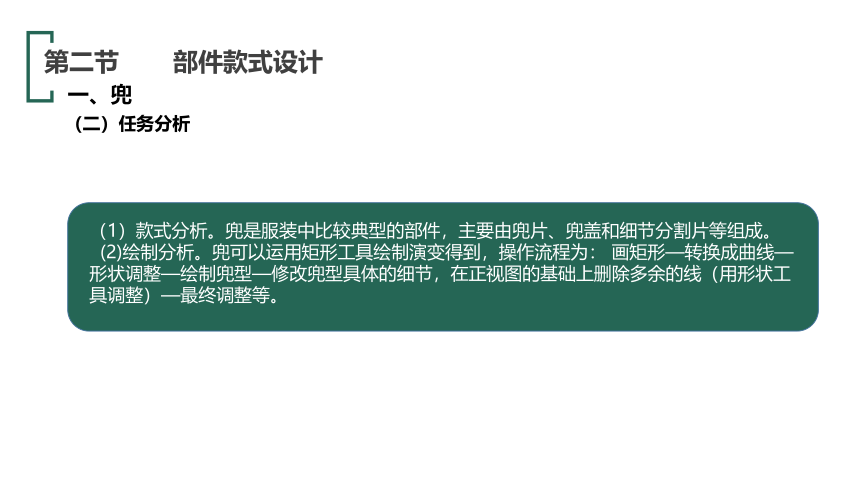

（二）任务分析
（1）款式分析。兜是服装中比较典型的部件，主要由兜片、兜盖和细节分割片等组成。
(2)绘制分析。兜可以运用矩形工具绘制演变得到，操作流程为： 画矩形—转换成曲线—形状调整—绘制兜型—修改兜型具体的细节，在正视图的基础上删除多余的线（用形状工具调整）—最终调整等。
一、兜
第二节 部件款式设计
（三）演示步骤

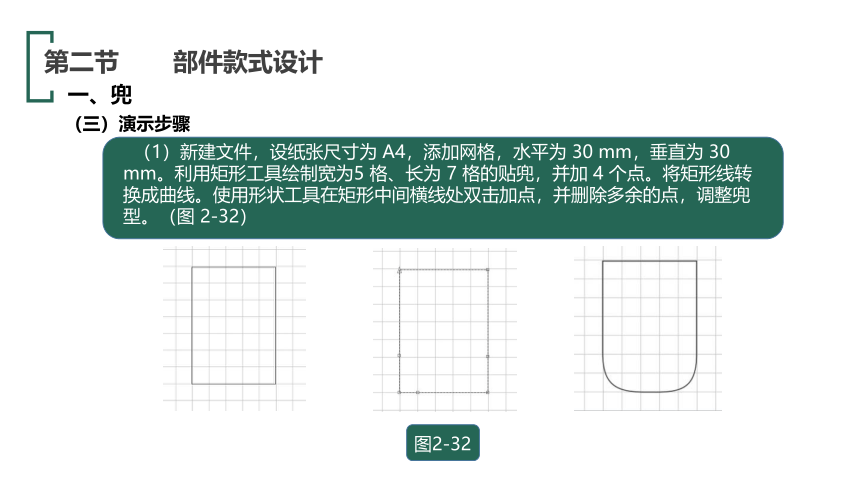

（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制宽为5 格、长为 7 格的贴兜，并加 4 个点。将矩形线转换成曲线。使用形状工具在矩形中间横线处双击加点，并删除多余的点，调整兜型。（图 2-32）
图2-32
一、兜
第二节 部件款式设计
（三）演示步骤

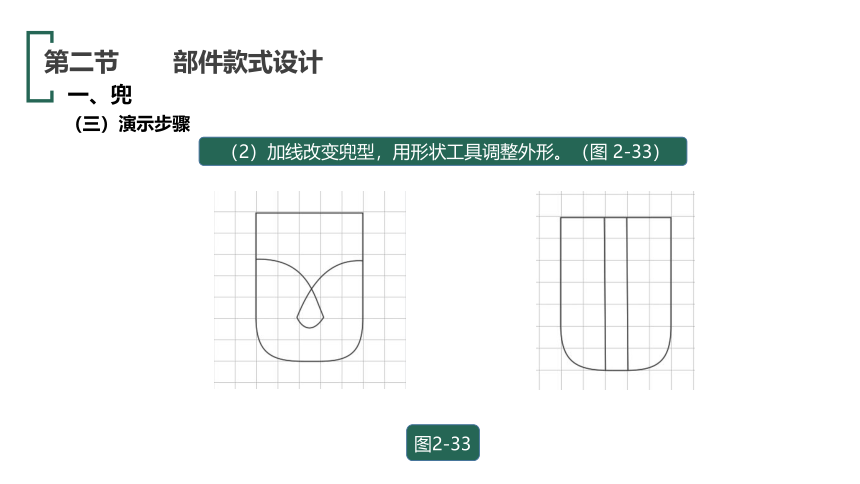

（2）加线改变兜型，用形状工具调整外形。（图 2-33）
图2-33
一、兜
第二节 部件款式设计
（三）演示步骤

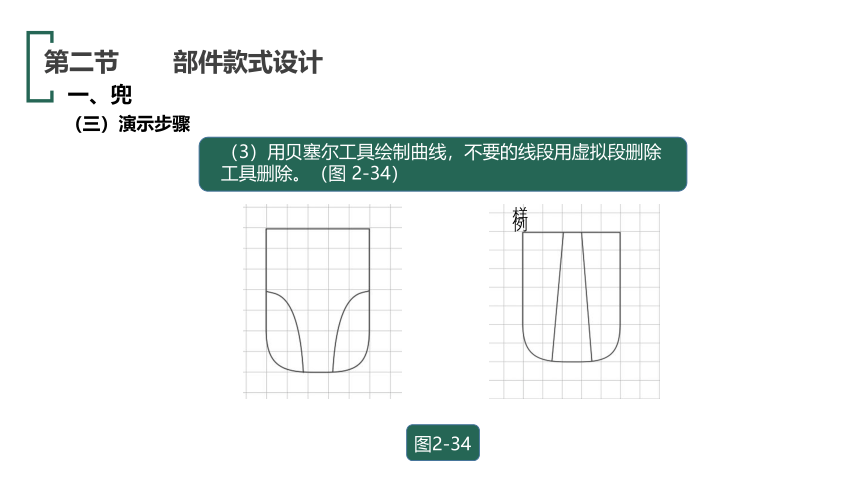

（3）用贝塞尔工具绘制曲线，不要的线段用虚拟段删除工具删除。（图 2-34）
图2-34
样例
样例
一、兜
第二节 部件款式设计
（三）演示步骤

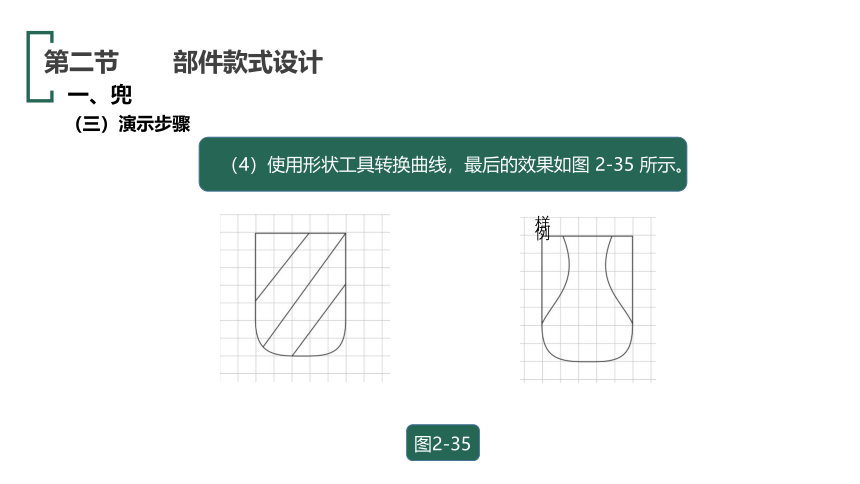

（4）使用形状工具转换曲线，最后的效果如图 2-35 所示。
图2-35
样例
一、兜
第二节 部件款式设计
（四）作业

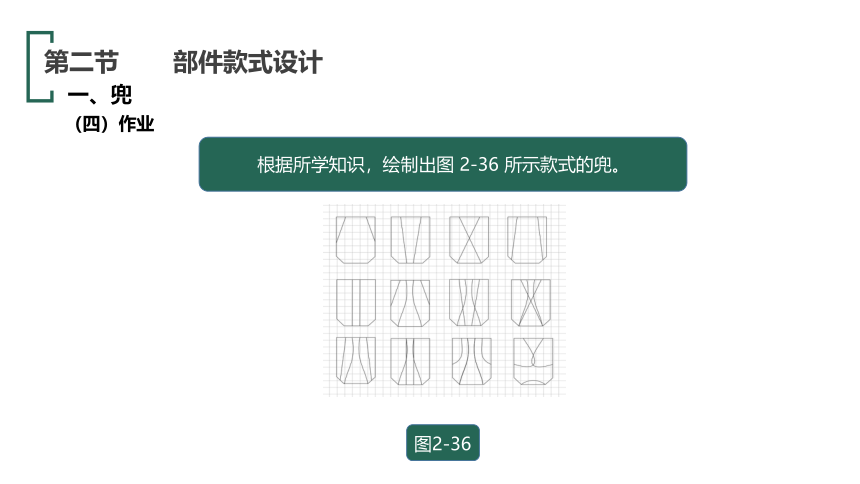

根据所学知识，绘制出图 2-36 所示款式的兜。
图2-36
二、领
第二节 部件款式设计
（一）任务简介
使用 CorelDRAW X8 绘制图 2-37 所示的领款式图，以表现出领比例要协调。
图2-37
样例
二、领
第二节 部件款式设计
（二）任务分析
（1）款式分析。领是服装中比较典型的部件，领子的款式是重点， 依据款式不同，绘制领的造型。
（2）绘制分析。领可以运用矩形工具和贝塞尔工具绘制，操作流程为：画矩形—转换成曲线—形状调整—绘制领左片—对称复制领右片， 在正视图的基础上删除多余的线（用形状工具，并调整）—最终调整等。
二、领
第二节 部件款式设计
（三）演示步骤
（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用贝塞尔工具绘制领形，其宽为 3 格，长为 9 格，并加2 个点。将矩形线转换成曲线。使用形状工具在矩形中间横线处双击加点，并删除多余的点，调整领型。（图2-38）
图2-38
二、领
第二节 部件款式设计
（三）演示步骤
（2）用形状工具调整领的外形。（图 2-39）
图2-39
二、领
第二节 部件款式设计
（三）演示步骤
（3）用矩形工具绘制两个矩形并叠加、复制，将几个矩形摆放在一起，将不要的线段用虚拟段删除工具删除。（图 2-40）
图2-40
二、领
第二节 部件款式设计
（三）演示步骤
（4）使用形状工具进行变形，最后的效果如图 2-41 所示。
图2-41
二、领
第二节 部件款式设计
（四）作业
根据所学知识，绘制出图 2-42 所示款式的领。
图2-42
三、袖
第二节 部件款式设计
（一）任务简介
使用 CorelDRAW X8 绘制图 2-43 所示的袖款式图，应表现出袖的结构特征和色彩特征，注意各部位的比例要协调
图2-43
三、袖
第二节 部件款式设计
（二）任务分析
（1）款式分析。袖是服装中比较典型的部件，主要由一片袖、圆装袖、连袖和插肩袖组成。
（2）绘制分析。袖可以运用矩形工具绘制，操作流程为：绘制矩形—转换成曲线—形状调整—绘制袖片— 对称复制袖片，在正视图的基础上删除多余的线（用形状工具调整）—最终调整等。
三、袖
第二节 部件款式设计
（三）演示步骤
图2-44
（1）新建文件，设纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，
其长为 16 格，宽为 3 格。将矩形线转换成曲线。使用形状工具在矩形中间横线处双击加点并删除多余的点， 调整袖型。（图 2-44）
三、袖
第二节 部件款式设计
（三）演示步骤
图2-45
（2）用形状工具调整外形。（图 2-45）
三、袖
第二节 部件款式设计
（三）演示步骤
图2-46
（3）用矩形工具绘制矩形并叠加、复制，将多个矩形摆放在一起，将不要的线段用虚拟段删除工具删除。（图 2-46）
三、袖
第二节 部件款式设计
（三）演示步骤
图2-47
（4）使用变形工具将绘制的线变成装饰花边线，最后的效果如图 2-47 所示。
三、袖
第二节 部件款式设计
（四）作业
根据所学知识，绘制出图 2-48 所示款式的袖。
图2-48
