第一章
CorelDRAW X8 软件概述
一、CorelDRAW X8简介
第一节　CorelDRAW X8 软件介绍

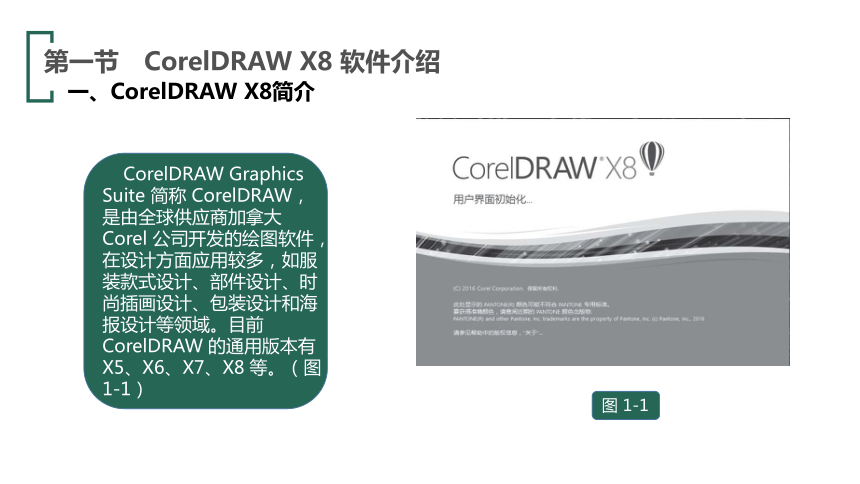

CorelDRAW Graphics Suite 简称 CorelDRAW， 是由全球供应商加拿大 Corel 公司开发的绘图软件，在设计方面应用较多，如服装款式设计、部件设计、时尚插画设计、包装设计和海报设计等领域。目前CorelDRAW 的通用版本有 X5、X6、X7、X8 等。（图 1-1）
图 1-1
一、CorelDRAW X8简介
第一节　CorelDRAW X8 软件介绍

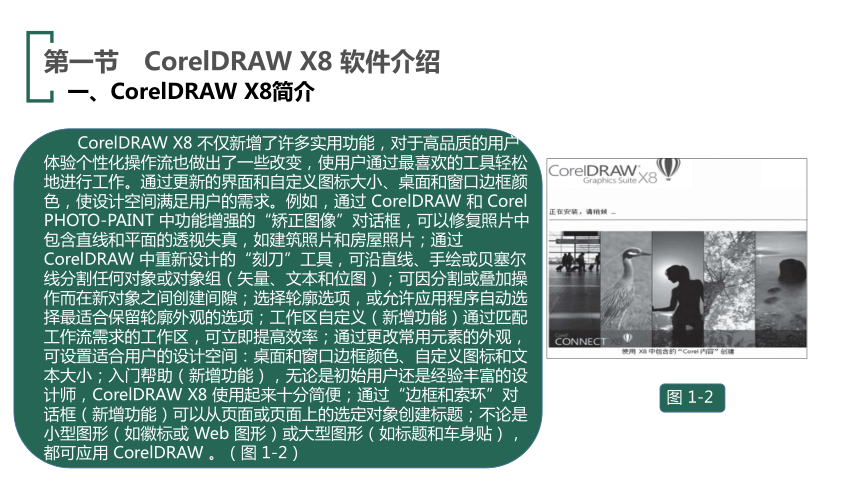

CorelDRAW X8 不仅新增了许多实用功能，对于高品质的用户体验个性化操作流也做出了一些改变，使用户通过最喜欢的工具轻松地进行工作。通过更新的界面和自定义图标大小、桌面和窗口边框颜色，使设计空间满足用户的需求。例如，通过 CorelDRAW 和 Corel PHOTO-PAINT 中功能增强的“矫正图像”对话框，可以修复照片中包含直线和平面的透视失真，如建筑照片和房屋照片；通过CorelDRAW 中重新设计的“刻刀”工具，可沿直线、手绘或贝塞尔线分割任何对象或对象组（矢量、文本和位图）；可因分割或叠加操作而在新对象之间创建间隙；选择轮廓选项，或允许应用程序自动选择最适合保留轮廓外观的选项；工作区自定义（新增功能）通过匹配工作流需求的工作区，可立即提高效率；通过更改常用元素的外观，可设置适合用户的设计空间：桌面和窗口边框颜色、自定义图标和文本大小；入门帮助（新增功能），无论是初始用户还是经验丰富的设计师，CorelDRAW X8 使用起来十分简便；通过“边框和索环”对话框（新增功能）可以从页面或页面上的选定对象创建标题；不论是小型图形（如徽标或 Web 图形）或大型图形（如标题和车身贴），都可应用 CorelDRAW 。（图 1-2）
图 1-2
二、CorelDRAW X8软件使用条件
第一节　CorelDRAW X8 软件介绍
CorelDRAW X8 主要用于平面设计、包装装潢、彩色出版、印刷、多媒体等领域。例如，户外广告牌、一些宣传资料，以及课本的封面、各种各样的食品包装都可以用 CorelDRAW 设计出来。

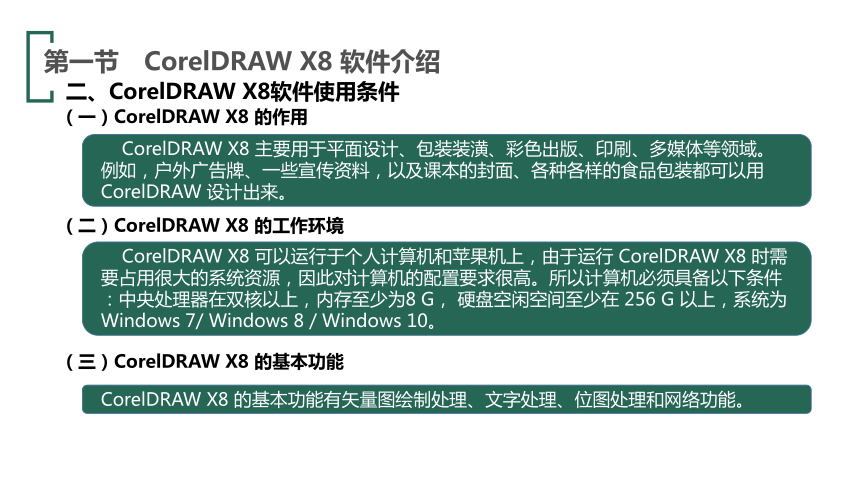

（一）CorelDRAW X8 的作用
CorelDRAW X8 可以运行于个人计算机和苹果机上，由于运行 CorelDRAW X8 时需要占用很大的系统资源，因此对计算机的配置要求很高。所以计算机必须具备以下条件：中央处理器在双核以上，内存至少为8 G， 硬盘空闲空间至少在 256 G 以上，系统为 Windows 7/ Windows 8 / Windows 10。
（二）CorelDRAW X8 的工作环境
CorelDRAW X8 的基本功能有矢量图绘制处理、文字处理、位图处理和网络功能。
（三）CorelDRAW X8 的基本功能
二、CorelDRAW X8软件使用条件
第一节　CorelDRAW X8 软件介绍
CorelDRAW X8 可更好地自定义工作界面，支持网页，新增了工具，可实时预览，能够处理更多格式的文件。

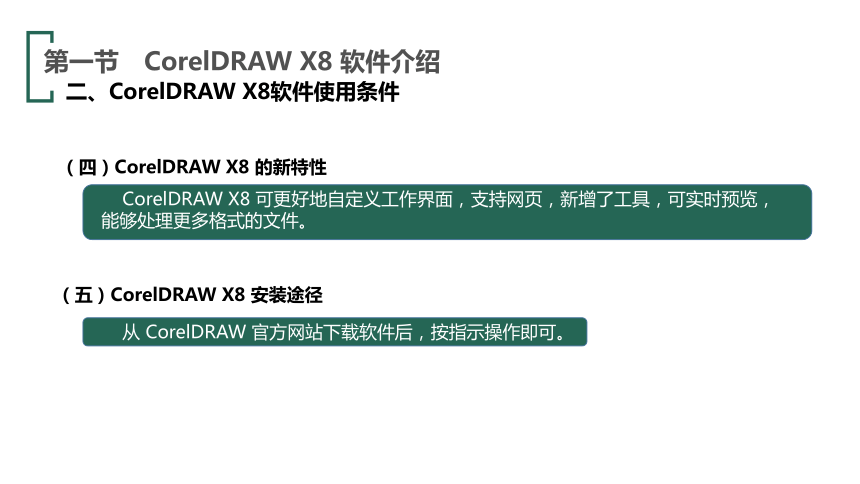

（四）CorelDRAW X8 的新特性
从 CorelDRAW 官方网站下载软件后，按指示操作即可。
（五）CorelDRAW X8 安装途径
一、CorelDRAW X8基本操作
第二节 CorelDRAW X8 软件操作简介

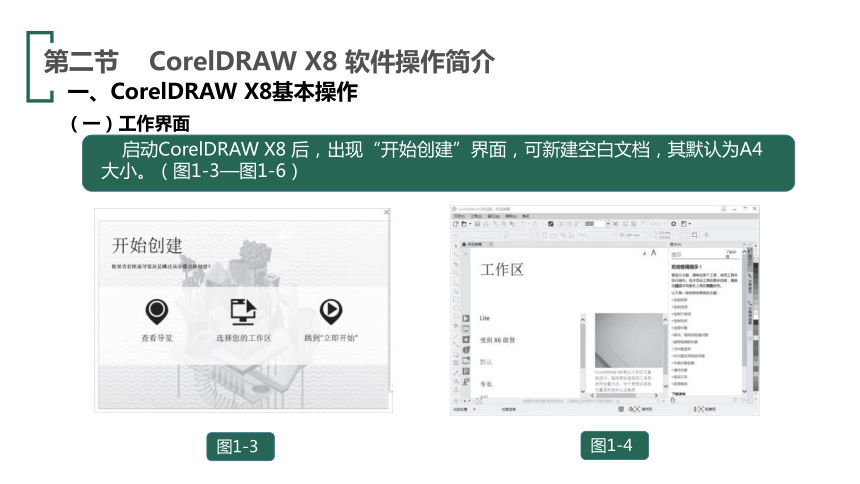

启动CorelDRAW X8 后，出现“开始创建”界面，可新建空白文档，其默认为A4 大小。（图1-3—图1-6）
图1-3
（一）工作界面
图1-4
一、CorelDRAW X8基本操作
第二节 CorelDRAW X8 软件操作简介
启动CorelDRAW X8 后，出现“开始创建”界面，可新建空白文档，其默认为A4 大小。（图1-3—图1-6）
图1-5
（一）工作界面
图1-6
一、CorelDRAW X8基本操作
第二节 CorelDRAW X8 软件操作简介
1.矢量图
矢量图示依据某个标准对图形进行分析而产生的结果，它不直接描述图像上的每一点，而是描述产生这些点的过程和方法。
矢量图的特点是进行线形变换时不会失真。当把一张矢量图像放大时，图像不会产生失真现象。CorelDRAW 生成的图像就是矢量图形。
2.位图
位图图像也称点阵图像或绘制图像，是由称为像素的单个点组成的。其特点是：当放大图像时，每个像素点都能看得很清楚，图像变得不清楚（Photoshop 产生的图像是位图）。分辨率是指细节程度，分辨率越高，图像越清楚，如摄像机等。
（二）术语解释
一、CorelDRAW X8基本操作
第二节 CorelDRAW X8 软件操作简介
1.设置页面的属性
在使用 CorelDRAW 绘图的过程中，合理地设置绘图环境，对顺利地绘图起着重要的作用。要进行页面设置，一般通过执行“布局”→“页面设置”命令来实现，通过执行“页面设置”命令，可以在打开的“选项” 对话框中设置各种类型的页面文档（如单页文档、多页文档等），对打开的文档可设置颜色、背景、边框等。
在属性栏中，打开“页面大小”列表框，可选中某种纸型。也可通过工具属性栏设置页面方向，在属性栏中直接单击“纵向”或“横向”按钮即可。
2.设置页面背景
执行“布局”→“页面设置”命令，在打开的“选项”对话框中选择“背景”选项卡，之后在对话框中选中“纯色”单选按钮，单击其旁边的下三角按钮，在打开的颜色列表中可选择一种颜色作为页面背景。
（三）页面设置
一、CorelDRAW X8基本操作
第二节 CorelDRAW X8 软件操作简介
3.添加或删除页面
执行“布局”→“插入页面”命令，打开“插入页面”对话框，在“页码数”文本框中输入数值，可输入需要添加页面的页码。
执行“布局”→“删除页面”命令，打开“删除页面”对话框，在“删除页面”文本框中输入数值，可输入需要删除页面的页码。
4.页面的切换和重命名
在 CorelDRAW 中，可以进行页面切换及页面重命名的操作。
（1）页面的切换。执行“布局”→“转到某页”命令，打开“转到某页”对话框，在“转到某页”对话框中输入数值，可确定希望到达的页码。
（2）页面的重命名。执行“布局”→“重命名页面”命令，在“页名”文本框中输入新的页面名称。
（三）页面设置
一、CorelDRAW X8基本操作
第二节 CorelDRAW X8 软件操作简介
1.设置标尺
标尺有水平标尺和垂直标尺两种，主要用于度量绘制图形在水平方向和垂直方向上的尺寸大小。其具体操作为：执行“工具”→“选项”命令，打开“选项”对话框，选择“标尺”选项卡，可设置标尺的单位。
2.设置网格
网格是用点来表示的，设置网格的具体操作为：执行“工具”→“选项”命令，选择“网格”选项卡，可以设置网格的频率和间距，也可以将网格设置成网格线和网格点。3.设置辅助线
在进行图形绘制时，辅助线的使用频率非常高，它可以有效地帮助我们精确定点、定位，具体操作为：执行“工具”→“选项”命令，选择“辅助线”选项卡，可以直接更改辅助线的默认设置。还可以删除绘图区中不需要的辅助线，具体操作为：选中不需要的辅助线，按下删除键，或者右击，在弹出的快捷菜单中选择“删除”命令。
（四）设置标尺、网格、辅助线
一、CorelDRAW X8基本操作
第二节 CorelDRAW X8 软件操作简介
在 CorelDRAW 中，我们可以对视图进行各种管理，包括视图的放大、缩小和平移，以及视图显示模式的选择等。
1.使用缩放工具
使用缩放工具管理视图（对视图进行缩放、平移及全屏幕显示）。
（1）视图缩放的具体操作如下：在工具箱中右击，选择“缩放”命令，打开“缩放”工具栏，可将其放置在屏幕上的任意位置，可对图形对象进行放大或缩小。
（2）视图平移的具体操作如下：使用平移工具，选中图形对象并拖动鼠标光标来移动视图；使用绘图窗口中的滚动条，同时按住 Alt 键和方向键，也可以移动绘图窗口。
2.使用显示模式查看图形
在“视图”菜单中提供了五种查看绘图的模式，即草稿、普通、增强、线框和简单线框。这五种模式只是显示方式，不会对绘图产生任何影响。
（五）管理视图
二、服装款式图常用操作说明
第二节 CorelDRAW X8 软件操作简介
在 CorelDRAW 中，管理文件主要包括新建、打开、保存、导入及导出文件等操作。
1.新建文件
要在 CorelDRAW 中绘图，必须新建一个文件或打开已有的文件，否则工具栏大部分都没有被激活，无法进行绘图。要在 CorelDRAW 中新建一个图形，有以下几种方法：
（1）在“欢迎使用 CorelDRAW”对话框中单击“新建文档”图标。
（2）执行“文件”→“新建”命令。
（3）单击“标准”工具栏中的“新建”按钮。
在 CorelDRAW 中使用模板可以帮助我们快速地绘图，有以下几种方法：
（1）在“欢迎使用 CorelDRAW”对话框中单击“从模板新建”图标。
（2）执行“文件”→“从模板新建”命令。
2.打开文件
在 CorelDRAW 中打开文件可采用以下两种方法：
（1）执行“文件”→“打开”命令。
（2）单击“标准”工具栏中的“打开”按钮。
（一）管理文件
二、服装款式图常用操作说明
第二节 CorelDRAW X8 软件操作简介
3.保存文件
当完成绘图后，最重要的工作就是保存文件，在 CorelDRAW 中保存文件可采用以下两种方法：
（1）执行“文件”→“保存”或“文件”→“另存为”命令。
（2）单击“标准”工具栏中的“保存”按钮。
经上述操作，打开“保存绘图”对话框，设置完成后，单击“保存”按钮。
（一）管理文件
二、服装款式图常用操作说明
第二节 CorelDRAW X8 软件操作简介
在 CorelDRAW 中，保存和读取的文件都是 CDR 或 CMX 格式，如要在 CorelDRAW 中打开其他类型的文件格式或要转换成其他格式的文件，可通过导入或导出文件命令使在CorelDRAW 中创建的文件应用到其他程序中。CorelDRAW 提供了过滤器程序，可以通过该程序将某种文件格式转换成支持的另外一种格式。
（1）导入文件的具体操作为：执行“文件”→“导入”命令，打开“导入”对话框，在“文件类型”下拉列表框中选择一种导入的文件格式，然后选择要导入的文件，单击“导入”按钮完成。
（2）导出文件的具体操作为：选择要导出的文件，执行“文件”→“导出”命令，打开“导出” 对话框，可选择要导出的文件格式，然后单击“导出”按钮完成。
（二）文件的导入与导出
二、服装款式图常用操作说明
第二节 CorelDRAW X8 软件操作简介
（三）绘图中的常见概念
（1）对象。所有工作区内可编辑的都是对象。
（2）属性。属性就是对象的参数，如宽高、大小、颜色等；特殊对象有特殊性，如文字有字体属性等。
（3）曲线。曲线是构成矢量图形的最基本的元素，由节点的位置与切线的方向和长度控制。
（4）节点。节点是组成曲线的基本元素，是线段的端点。
（5）线段。线段是曲线上两个节点之间的部分。
（6）填充。只有闭合曲线才能进行填充，填充可以是单一色、渐变色和图案等。
（7）路径。路径是由节点和线段组成的曲线，路径在节点处可以产生突变。
（8）子路径。如果曲线不是单个曲线，而是由多个曲线或图形组成的，那么组成对象的每一个曲线或图形都是一个子路径。
（9）轮廓线。轮廓线与对象不可分割，但是 CorelDRAW 允许对象没有轮廓线，轮廓线具有粗细、笔触、颜色等属性。
（10）交互。在 CorelDRAW 中，凡是由交互开头的工具，无须通过执行命令，单击即可确定操作，这是 CorelDRAW 的一个非常重要的功能。
二、服装款式图常用操作说明
第二节 CorelDRAW X8 软件操作简介
（四）绘图常用工具
工具箱位于工作界面左侧，每个工具可以执行相应的操作命令。在有些工具图标右下角带有黑色三角，表示该工具还隐藏着一系列同类工具。单击该三角，隐藏的工具会显现出来。（图 1-7）
1.手绘工具
使用手绘工具 可以绘制出直线、曲线和任意形状的线。
绘制直线的方法为：单击手绘工具，在绘图区不同位置单击，就会形成一条直线。
绘制曲线的方法为：单击手绘工具，在绘图区中单击并不要松开，移动绘出自己想要的曲线图形，然后松开就会形成一条曲线。
2.钢笔工具
使用钢笔工具 可以绘制出直线、曲线和任意形状的线。与手绘工具相比，钢笔工具在绘制
直线时可以显示线迹，绘制曲线时可以任意产生一个或多个节点和控制杆，绘制出的曲线比手绘工具绘制的曲线圆顺，灵活度高。通常绘制时装款式图时，较多采用钢笔工具，只是在绘制褶皱线时才采用手绘工具。
图1-7
二、服装款式图常用操作说明
第二节 CorelDRAW X8 软件操作简介
（四）绘图常用工具
3.矩形工具
使用矩形工具可以绘制出矩形图。
绘制矩形的方法为：单击矩形工具，在绘图区中单击不要松开，拖动出自己想要的矩形图形，然后松开， 绘制完成。
4.椭圆工具
使用椭圆工具可以绘制出椭圆形。
5.选择工具
选择工具可以用于移动、延伸、缩放和倾斜对象，还可以剪切、复制、删除和锁定对象等。
6.形状工具
使用形状工具 可以对绘制好的线条和图形进行修整、分割等编辑操作。
7.缩放工具
使用缩放工具 可以将对象图形放大或缩小。
图1-7
