服装CAD设计应用
第三章
服装款式设计
一、文胸
第二节 针织服装款式设计
（一）任务简介

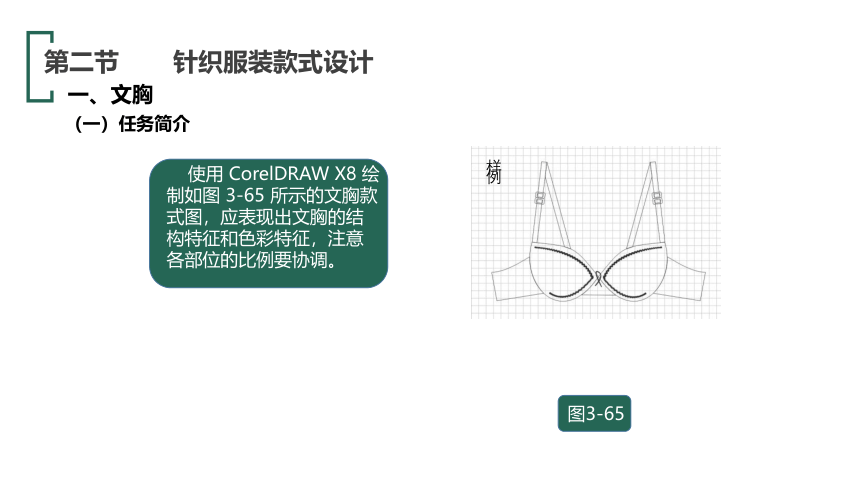

使用 CorelDRAW X8 绘制如图 3-65 所示的文胸款式图，应表现出文胸的结构特征和色彩特征，注意各部位的比例要协调。
图3-65
样例
一、文胸
第二节 针织服装款式设计
（二）任务分析

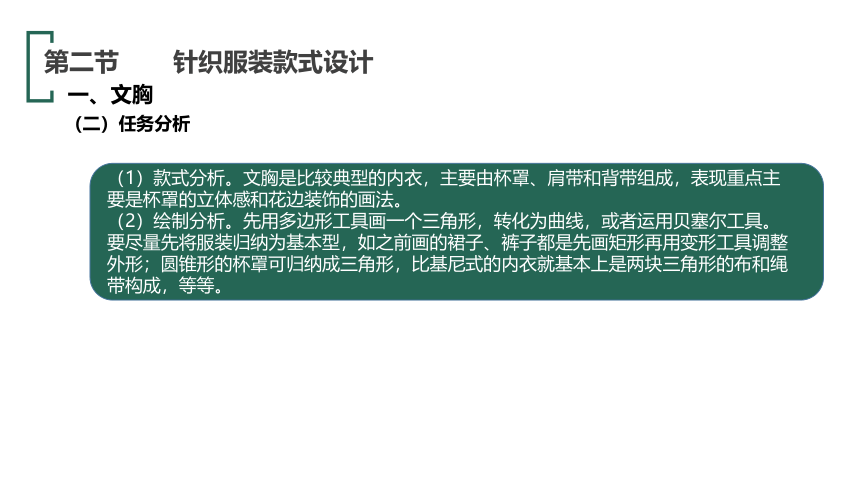

（1）款式分析。文胸是比较典型的内衣，主要由杯罩、肩带和背带组成，表现重点主要是杯罩的立体感和花边装饰的画法。
（2）绘制分析。先用多边形工具画一个三角形，转化为曲线，或者运用贝塞尔工具。要尽量先将服装归纳为基本型，如之前画的裙子、裤子都是先画矩形再用变形工具调整外形；圆锥形的杯罩可归纳成三角形，比基尼式的内衣就基本上是两块三角形的布和绳带构成，等等。
一、文胸
第二节 针织服装款式设计
（三）演示步骤

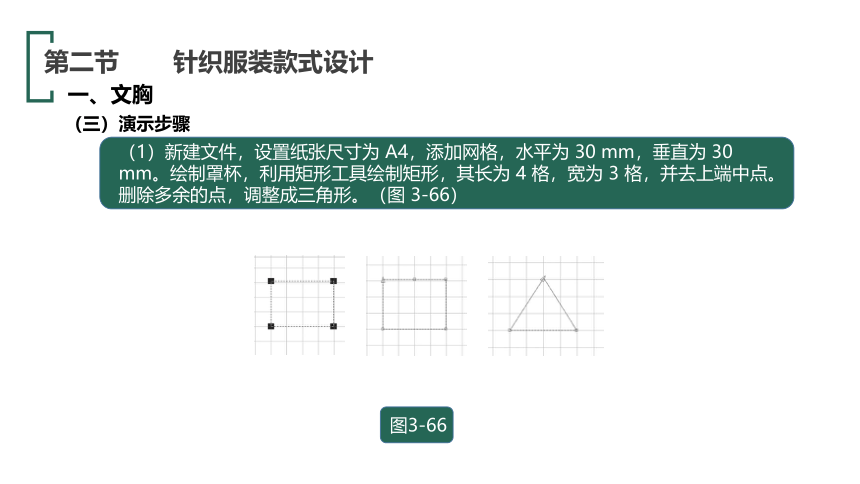

（1）新建文件，设置纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。绘制罩杯，利用矩形工具绘制矩形，其长为 4 格，宽为 3 格，并去上端中点。删除多余的点，调整成三角形。（图 3-66）
图3-66
一、文胸
第二节 针织服装款式设计
（三）演示步骤

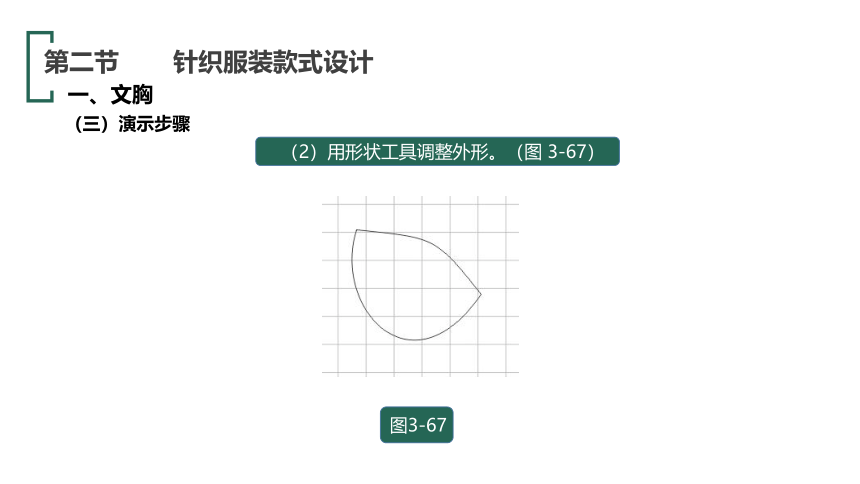

（2）用形状工具调整外形。（图 3-67）
图3-67
一、文胸
第二节 针织服装款式设计
（三）演示步骤

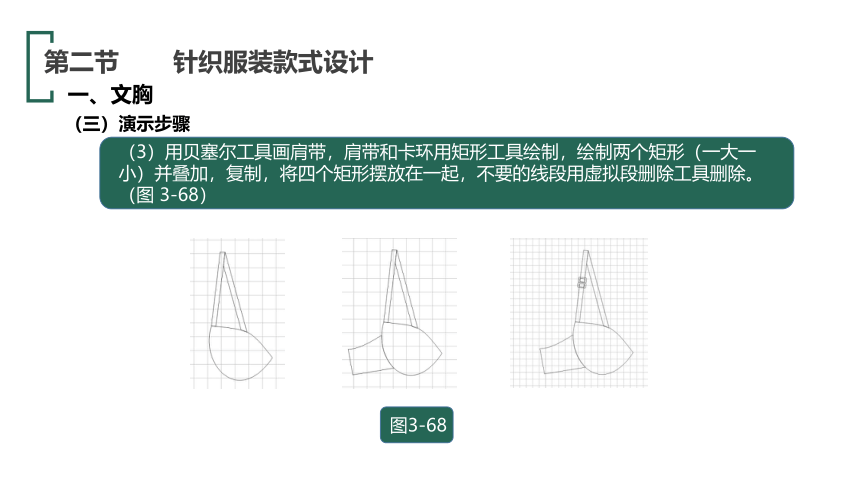

（3）用贝塞尔工具画肩带，肩带和卡环用矩形工具绘制，绘制两个矩形（一大一小）并叠加，复制，将四个矩形摆放在一起，不要的线段用虚拟段删除工具删除。（图 3-68）
图3-68
一、文胸
第二节 针织服装款式设计
（三）演示步骤
（4）水平镜像复制另一半。用贝塞尔工具绘制缺角，用形状工具调整。（图 3-69）
图3-69
一、文胸
第二节 针织服装款式设计
（三）演示步骤

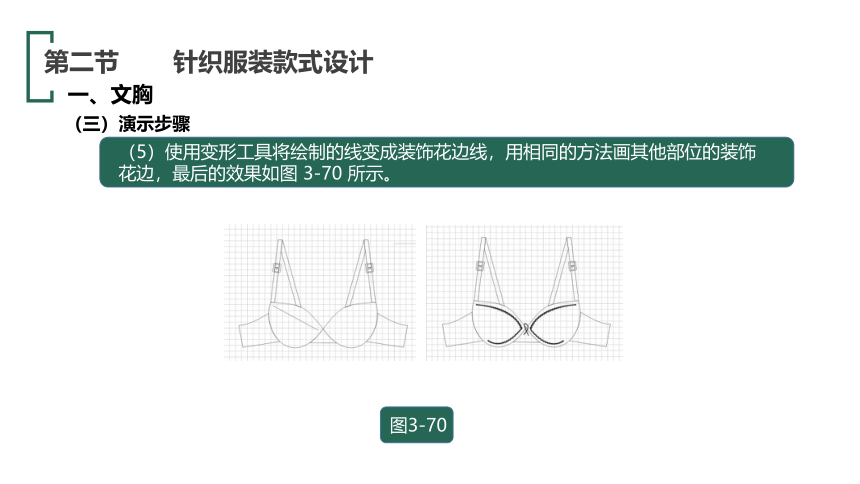

（5）使用变形工具将绘制的线变成装饰花边线，用相同的方法画其他部位的装饰花边，最后的效果如图 3-70 所示。
图3-70
一、文胸
第二节 针织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-71、图 3-72 所示款式的文胸。
图3-71
图3-72
二、底裤
第二节 针织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-73 所示的底裤款式图，应表现出底裤的结构特征和色彩特征，注意各部位的比例要协调。
图3-73
样例
二、底裤
第二节 针织服装款式设计
（二）任务分析
（1）款式分析。底裤是比较典型的内衣，主要由底裤前片、后片和裆片组成。
（2）绘制分析。底裤可运用矩形工具绘制，操作流程为：绘制矩形—转换成曲线—形状调整—复制前片— 绘制后片，在正视图的基础上删除多余的线（用形状工具调整）—最终调整等。
二、底裤
第二节 针织服装款式设计
（三）演示步骤
（1）新建文件，设置纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，其长为 14 格，宽为 11 格，并加 4 个点。使用形状工具，在矩形中间横线处双击加点，并删除多余的点， 调整底裤基本型。（图 3-74）
图3-74
二、底裤
第二节 针织服装款式设计
（三）演示步骤
（2）用形状工具调整外形。（图 3-75）
图3-75
二、底裤
第二节 针织服装款式设计
（三）演示步骤
（3）水平复制做后片，用贝塞尔形状工具调整造型，将前后片合二为一。（图 3-76）
图3-76
二、底裤
第二节 针织服装款式设计
（三）演示步骤
使用变形工具将绘制的线调整成装饰花边线，用相同的方法画其他部位的装饰花边，最后的效果如图 3-77 所示。
图3-77
二、底裤
第二节 针织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-78、图 3-79 所示款式的底裤。
图3-78
图3-79
三、T恤衫
第二节 针织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-80 所示的 T 恤衫款式图，应表现出 T 恤衫的结构特征和色彩特征，注意各部位的比例要协调。
图3-80
三、T恤衫
第二节 针织服装款式设计
（二）任务分析
（1）款式分析。“T 恤”是英文 T-shirt 的译音，意思是 T 字形的短袖贴身汗衫，其表现重点主要是罗纹的画法和图案与字体设计。
（2）绘制分析。绘制 T 恤衫操作流程为：绘制矩形—转换成曲线—形状调整—镜像—绘制短袖，复制前片—绘制领子、衣身—绘制后片，在正视图的基础上删除多余的线（用形状工具调整）—绘制后领—最后调整等。
三、T恤衫
第二节 针织服装款式设计
（三）演示步骤
（1）新建文件，设置纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，其长为 17 格，宽为 6 格，绘制左前片。用矩形工具画出T 恤衫的一半，再用造型工具调整。（图 3-81）
图3-81
三、T恤衫
第二节 针织服装款式设计
（三）演示步骤
（2）用贝塞尔工具绘制袖子，用形状工具进行调整，然后绘制后领口、前领口弧线。（图 3-82）
图3-82
三、T恤衫
第二节 针织服装款式设计
（三）演示步骤
（3）镜像复制另一半并进行边界衔接，调整。（图 3-83）
图3-83
三、T恤衫
第二节 针织服装款式设计
（三）演示步骤
（4）罗纹领的画法。在领子中线处画一条直线b ，在领肩处画与其平行的另一条直线a ，打开调和工具， 设置好步长值，然后由a 到b 拉出一排线条；在领弧线处画一条平行弧线c 。（图 3-84）
图3-84
三、T恤衫
第二节 针织服装款式设计
（三）演示步骤
（5）使用调和工具，单击属性栏中的“路径属性”按钮，在下拉菜单中选择“新路径”，将箭头指向c 。（图 3-85）
图3-85
三、T恤衫
第二节 针织服装款式设计
（三）演示步骤
（6）镜像复制另一边，用同样的方法画出后领罗纹，一件单色 T 恤衫就画好了。（图 3-86）
图3-86
三、T恤衫
第二节 针织服装款式设计
（三）演示步骤
（7）输入所需的图案，调整适合的尺寸；打开透明度工具，设置所需属性，使图案色彩层次变化更为丰富； 选择适合的字体，输入文字，然后在衣片适当的位置上画一条弧线。最后的效果如图 3-87 所示。
图3-87
三、T恤衫
第二节 针织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-88 所示款式的 T 恤衫。
图3-88
