服装CAD设计应用
第四章
智尊宝纺服装 CAD 概述
一、服装CAD简介
第一节 服装 CAD 软件介绍

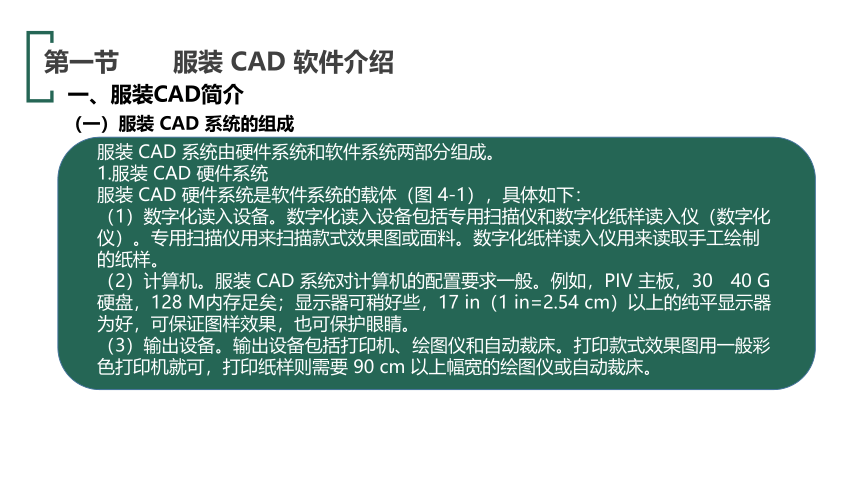

（一）服装 CAD 系统的组成
服装 CAD 系统由硬件系统和软件系统两部分组成。
1.服装 CAD 硬件系统
服装 CAD 硬件系统是软件系统的载体（图 4-1），具体如下：
（1）数字化读入设备。数字化读入设备包括专用扫描仪和数字化纸样读入仪（数字化仪）。专用扫描仪用来扫描款式效果图或面料。数字化纸样读入仪用来读取手工绘制的纸样。
（2）计算机。服装 CAD 系统对计算机的配置要求一般。例如，PIV 主板，30 40 G 硬盘，128 M内存足矣；显示器可稍好些，17 in（1 in=2.54 cm）以上的纯平显示器为好，可保证图样效果，也可保护眼睛。
（3）输出设备。输出设备包括打印机、绘图仪和自动裁床。打印款式效果图用一般彩色打印机就可，打印纸样则需要 90 cm 以上幅宽的绘图仪或自动裁床。
一、服装CAD简介
第一节 服装 CAD 软件介绍
（一）服装 CAD 系统的组成
图4-1
打印机
扫描仪
绘图仪
计算机
数字化仪
自动裁床
一、服装CAD简介
第一节 服装 CAD 软件介绍
（一）服装 CAD 系统的组成

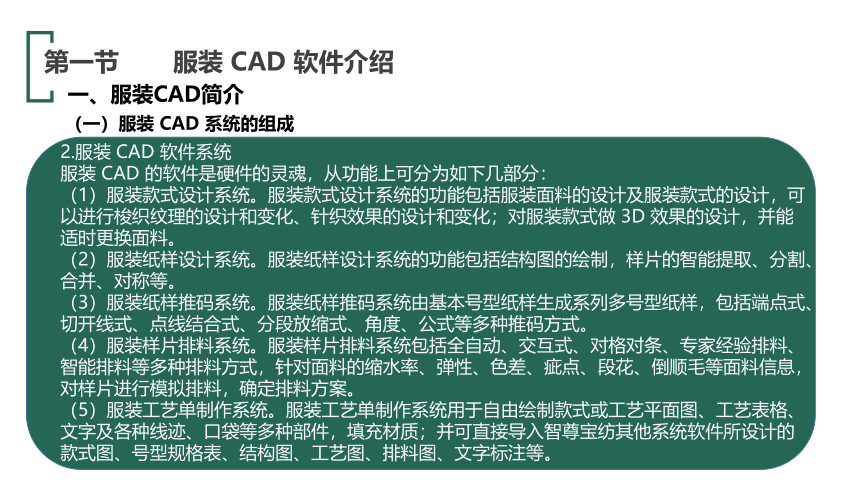

2.服装 CAD 软件系统
服装 CAD 的软件是硬件的灵魂，从功能上可分为如下几部分：
（1）服装款式设计系统。服装款式设计系统的功能包括服装面料的设计及服装款式的设计，可以进行梭织纹理的设计和变化、针织效果的设计和变化；对服装款式做 3D 效果的设计，并能适时更换面料。
（2）服装纸样设计系统。服装纸样设计系统的功能包括结构图的绘制，样片的智能提取、分割、合并、对称等。
（3）服装纸样推码系统。服装纸样推码系统由基本号型纸样生成系列多号型纸样，包括端点式、切开线式、点线结合式、分段放缩式、角度、公式等多种推码方式。
（4）服装样片排料系统。服装样片排料系统包括全自动、交互式、对格对条、专家经验排料、智能排料等多种排料方式，针对面料的缩水率、弹性、色差、疵点、段花、倒顺毛等面料信息，对样片进行模拟排料，确定排料方案。
（5）服装工艺单制作系统。服装工艺单制作系统用于自由绘制款式或工艺平面图、工艺表格、文字及各种线迹、口袋等多种部件，填充材质；并可直接导入智尊宝纺其他系统软件所设计的款式图、号型规格表、结构图、工艺图、排料图、文字标注等。
一、服装CAD简介
第一节 服装 CAD 软件介绍

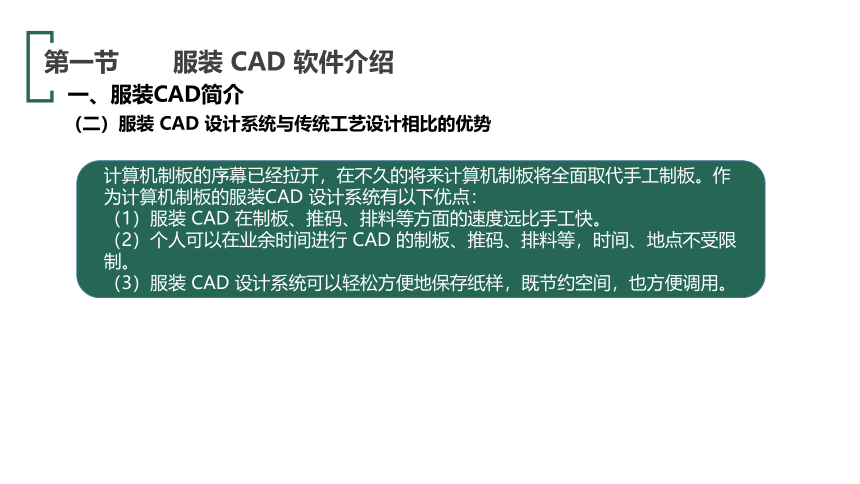

（二）服装 CAD 设计系统与传统工艺设计相比的优势
计算机制板的序幕已经拉开，在不久的将来计算机制板将全面取代手工制板。作为计算机制板的服装CAD 设计系统有以下优点：
（1）服装 CAD 在制板、推码、排料等方面的速度远比手工快。
（2）个人可以在业余时间进行 CAD 的制板、推码、排料等，时间、地点不受限制。
（3）服装 CAD 设计系统可以轻松方便地保存纸样，既节约空间，也方便调用。
二、智尊宝纺服装CAD系统简介
第一节 服装 CAD 软件介绍

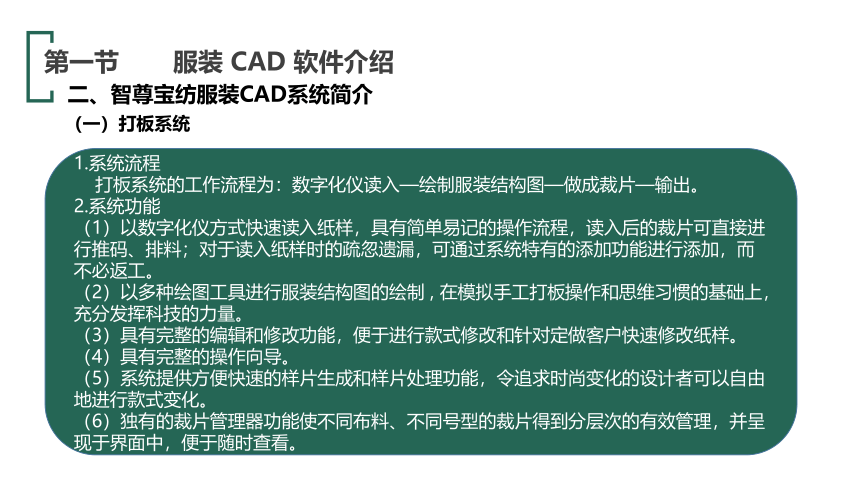

（一）打板系统
1.系统流程
打板系统的工作流程为：数字化仪读入—绘制服装结构图—做成裁片—输出。
2.系统功能
（1）以数字化仪方式快速读入纸样，具有简单易记的操作流程，读入后的裁片可直接进行推码、排料；对于读入纸样时的疏忽遗漏，可通过系统特有的添加功能进行添加，而不必返工。
（2）以多种绘图工具进行服装结构图的绘制 , 在模拟手工打板操作和思维习惯的基础上，充分发挥科技的力量。
（3）具有完整的编辑和修改功能，便于进行款式修改和针对定做客户快速修改纸样。
（4）具有完整的操作向导。
（5）系统提供方便快速的样片生成和样片处理功能，令追求时尚变化的设计者可以自由地进行款式变化。
（6）独有的裁片管理器功能使不同布料、不同号型的裁片得到分层次的有效管理，并呈现于界面中，便于随时查看。
二、智尊宝纺服装CAD系统简介
第一节 服装 CAD 软件介绍

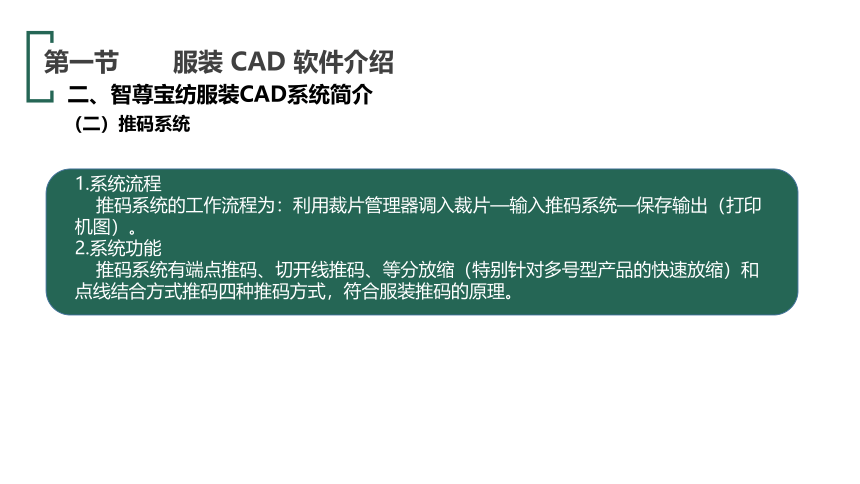

（二）推码系统
1.系统流程
推码系统的工作流程为：利用裁片管理器调入裁片—输入推码系统—保存输出（打印机图）。
2.系统功能
推码系统有端点推码、切开线推码、等分放缩（特别针对多号型产品的快速放缩）和点线结合方式推码四种推码方式，符合服装推码的原理。
二、智尊宝纺服装CAD系统简介
第一节 服装 CAD 软件介绍

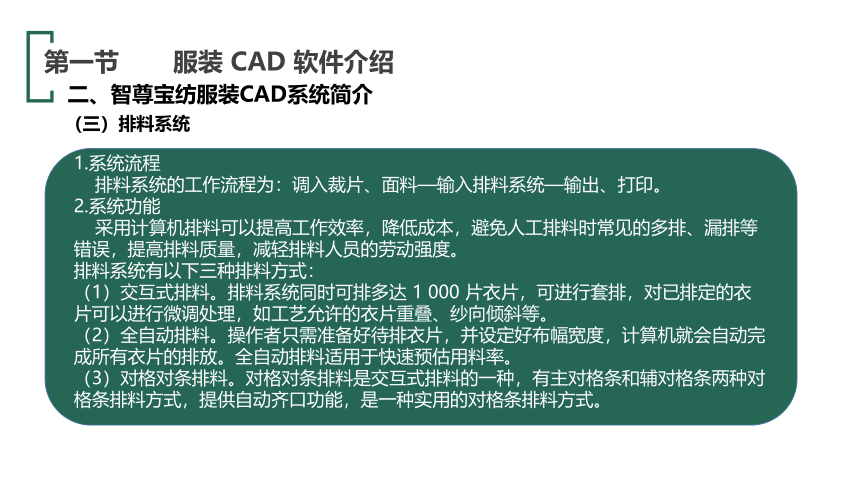

（三）排料系统
1.系统流程
排料系统的工作流程为：调入裁片、面料—输入排料系统—输出、打印。
2.系统功能
采用计算机排料可以提高工作效率，降低成本，避免人工排料时常见的多排、漏排等错误，提高排料质量，减轻排料人员的劳动强度。
排料系统有以下三种排料方式：
（1）交互式排料。排料系统同时可排多达 1 000 片衣片，可进行套排，对已排定的衣片可以进行微调处理，如工艺允许的衣片重叠、纱向倾斜等。
（2）全自动排料。操作者只需准备好待排衣片，并设定好布幅宽度，计算机就会自动完成所有衣片的排放。全自动排料适用于快速预估用料率。
（3）对格对条排料。对格对条排料是交互式排料的一种，有主对格条和辅对格条两种对格条排料方式，提供自动齐口功能，是一种实用的对格条排料方式。
二、智尊宝纺服装CAD系统简介
第一节 服装 CAD 软件介绍

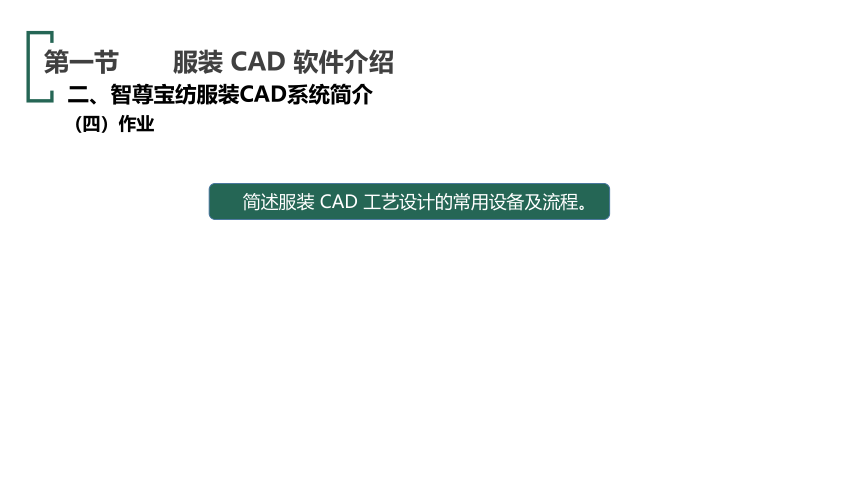

（四）作业
简述服装 CAD 工艺设计的常用设备及流程。
一、新建文件
第二节 智尊宝纺服装 CAD 常用工具及其操作
双击智尊宝纺“打板”图标 ，进入软件。

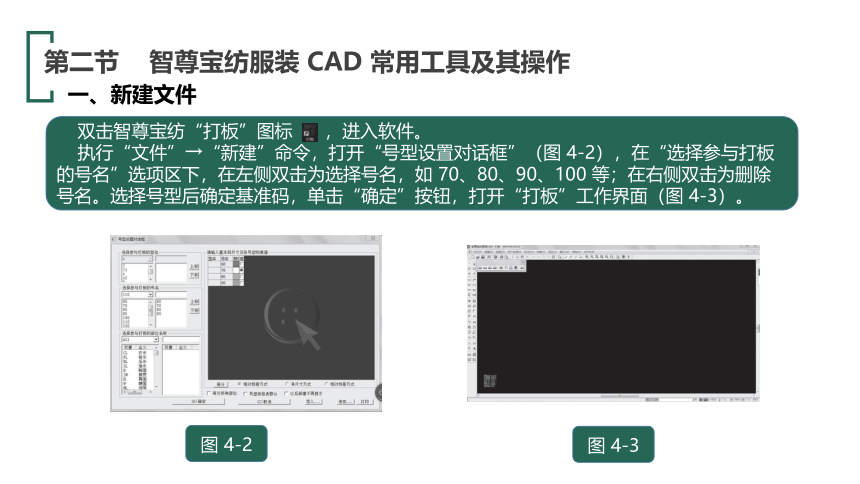

执行“文件”→“新建”命令，打开“号型设置对话框”（图 4-2），在“选择参与打板的号名”选项区下，在左侧双击为选择号名，如 70、80、90、100 等；在右侧双击为删除号名。选择号型后确定基准码，单击“确定”按钮，打开“打板”工作界面（图 4-3）。
图 4-2
图 4-3

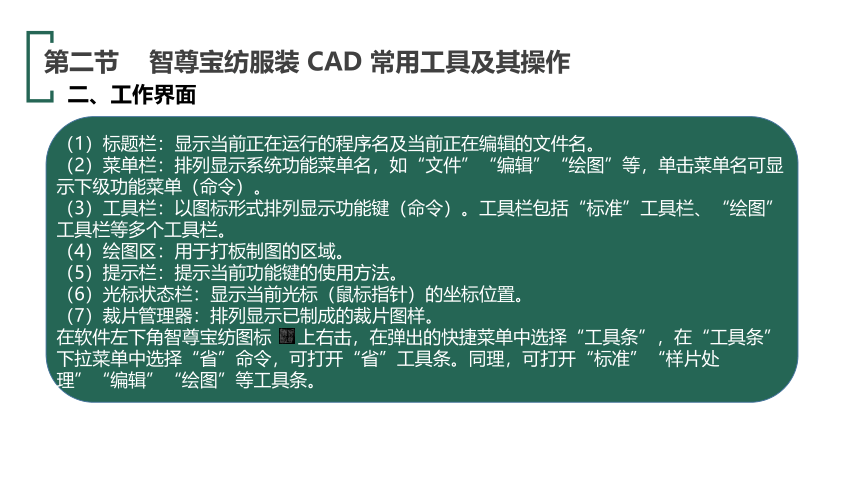

二、工作界面
第二节 智尊宝纺服装 CAD 常用工具及其操作
（1）标题栏：显示当前正在运行的程序名及当前正在编辑的文件名。
（2）菜单栏：排列显示系统功能菜单名，如“文件”“编辑”“绘图”等，单击菜单名可显示下级功能菜单（命令）。
（3）工具栏：以图标形式排列显示功能键（命令）。工具栏包括“标准”工具栏、“绘图”工具栏等多个工具栏。
（4）绘图区：用于打板制图的区域。
（5）提示栏：提示当前功能键的使用方法。
（6）光标状态栏：显示当前光标（鼠标指针）的坐标位置。
（7）裁片管理器：排列显示已制成的裁片图样。
在软件左下角智尊宝纺图标 上右击，在弹出的快捷菜单中选择“工具条”，在“工具条”下拉菜单中选择“省”命令，可打开“省”工具条。同理，可打开“标准”“样片处理”“编辑”“绘图”等工具条。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（1）任意点（D） 。
功能 : 绘制任意点，主要用于标注。
操作方法：单击绘点处或输入该点的坐标，按 Enter 键确定。
（2）智尊笔 。
功能：绘制直线、曲线。
操作方法：选择直线起点或输入起点的坐标，拖动鼠标箭头，选择下一点，或输入相对坐标，按 Enter键，可拖动鼠标箭头继续绘制，右击结束绘制；鼠标箭头变成中空状态时，双击直线可将直线调整成可变曲线。
（3）圆 (C) 。
功能：绘制圆形，常用于纽扣等的绘制。
操作方法：选择圆心；选择圆周上任一点，或输入半径长度，按 Enter 键确定。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（4）矩形 。
功能：绘制矩形。
操作方法：选择矩形第一点；拖动鼠标箭头，在矩形的对角线端点处单击，或者输入该点相对于第一点的相对坐标（宽，高），按 Enter 键确定。
（5）平行线 。
功能 : 绘制直线或曲线的平行线。
操作方法：单击平行的基准线，注意拖动鼠标箭头的方向，在下方参照数字输入栏输入距离，按 Enter 键确定，或拖动鼠标箭头到任意位置。
（6）垂线 。
功能：绘制直线或曲线的垂直线。
操作方法：选择垂直基准线，选择垂线的起点位置；拖动鼠标箭头，参照数字输入栏内变化的数值，输入垂线的长度，按 Enter 键确定；也可选择要垂直的基础线，选择垂线的终点，再将其拖动到基准线上或直接单击，得到任意长度的垂线。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（7）延长 。
功能：绘制延长线。
操作方法：选择（单击）要延长的线，拖动鼠标箭头，可在下方数值栏输入要延长的线的长度，应注意鼠标箭头拖动的方向；也可在确定线延长后的长度后输入相关数值，按 Enter 键确定。
（8）角连接 。
功能：将两条成角度不相连的线连接起来。
操作方法：依次选择（单击）要相连的两条线，注意单击时应靠近要连接的线的端点。
（9）修剪 。
功能：修剪线条中多余的部分。
操作方法：框选参与操作的对象（直线或曲线），右击结束选择，单击各线条需要剪掉的部分，右击结束。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（10）延伸至 。
功能：将一条线延伸到另一条线。
操作方法：选择要延伸到的基准线，右击结束选择；选择待延伸的线条，右击结束。
（11）断开 (X) 。
功能：将一条线从中间断开，变成两条线。
操作方法：单击要操作的直线或曲线；单击断开点。
（12）拼合修正 (O) 。
功能：将两条线拼合成一条线。
操作方法：依次选择参与拼合修正的线条，右击结束选择。
（13）点移动 。
功能：修改样片中关键点的位置。
操作方法：选择要修改的关键点；拖动鼠标箭头确定新位置，或输入相对于关键点的相对坐标。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（14）拉伸 。
功能：拉伸选择区域，常用于修改样片的长度或围度等。
操作方法：分别选择拉伸框的第一点、对角线点，使拉伸对象位于拉伸框内；选择基准点；选择停靠点， 或输入拉伸参数（相对于基准点的相对坐标），按 Enter 键确定。
（15）移动 。
功能：移动选中对象。
操作方法：选择参与操作的对象，右击结束选择；确定基准点；选择停靠点，或输入移动参数，按 Enter键确定。
（16）旋转 (R) 。
功能：旋转选中的对象。
操作方法：选择参与操作的对象，右击结束选择；确定基准点；选择停靠点；或输入旋转参数，按 Enter键确定。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（17）镜像（W） 。
功能：对选择对象做镜像旋转。
操作方法：选择参与操作的对象，右击结束选择；依次选择基准点 1、基准点 2 ；也可与复制功能配合使用做镜像复制。
（18）相似。
功能：生成一条与基准线相似的线条。
操作方法：选中基准曲线；拖动，分别确定相似曲线的两个端点的位置，如领贴边位置的处理。
（19）对齐 (U) 。
功能：将一条线或一个样片与目标对象移动对齐。
操作方法：选取要移动对齐的对象，右击结束选择；选择基准点 1，拖动，确定目标点 1 ；同理，选择基准点 2，确定目标点 2，如男衬衫育克过肩的处理。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（20）加圆角 。
功能：对两条相交的线加圆角。
操作方法：选择线条 1、线条 2，拖动至合适位置，或输入圆弧的半径，单击确定，右击取消，如衣身下摆或兜盖需要形成圆角处的处理。
（21）直立 。
功能：调整所选对象，使其中所选的基准线形成直立状态。操作方法：选择待操作对象（线、样片），右击结束选取。
（22）水平 。
功能：调整所选对象，使其中所选的基准线形成水平状态。
操作方法：单击工具，选择待操作对象（线、样片），右击结束选取。
（23）挖省 。
功能：制作边省。
操作方法：选择省打开线、省中心线；输入省宽，按 Enter 键确定。如裙腰省的绘制等。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（24）褶生成 。
功能：在样片中制褶。
操作方法：应先画好褶中心直线，且中心直线要穿过样片，选择样片；选中褶中心线；右击，弹出对话框， 输入褶参数，单击“确定”按钮；单击确定褶倒向的方向。
（25）样片剪开移动 。
功能：将样片沿指定线条剪开并发生位移。
操作方法：选择样片剪开边，右击结束选择；分别输入第一分割处和第二分割处的移动量数值，按 Enter键确定，分别输入第一、第二分割处的连接种类 (0 或 1)，如做荡领时的处理。
（26）样片分割 。
功能：将一个样片分割成两个或多个样片。
操作方法：选择样片中的分割边，右击结束选择。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（27）样片对称展开 。
功能：将样片沿对称轴展开。
操作方法：在样片中选择对称轴即可。
（28）缝边 。
功能：用于给样片加缝份。
操作方法：选择需加缝边的裁片净边，输入缝份宽，按 Enter 键确定；如果一个样片四周所有缝份一致，可框选样片，输入缝份宽，按 Enter 键确定。
（29）段差 。
功能：制作带段差的缝边。
操作方法：选择要加段差的裁片净边；弹出对话框，输入段差信息，单击“确定”按钮。
（30）切角 。
功能：缝份切角处理。
操作方法：选择裁片净边靠近要加切角的一端，右击弹出对话框，选择切角类型，单击“确定”按钮。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（31）插入刀口 。
功能：标注刀口的位置、大小。
操作方法：选择需要标注刀口的裁片净边；弹出对话框，设置刀口的各项属性，单击“确定”按钮；或直接选择结构图线条刀口处，并确定刀口方向或输入刀口旋转角度。
（32）压线 。
功能：在样片中标注明线形式。
操作方法：选择需要标注的裁片净边；输入压线与净边间的距离，按 Enter 键确定。如需修改，重做即可。
（33）扣 。
功能：标注扣的位置、大小。
操作方法：选择纽扣附着线，在弹出的对话框中输入纽扣属性，单击“确定”按钮。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（34）文字 。
功能：在样片中标注文字。
操作方法：拉动矩形框，确定需要标注的区域；弹出对话框，输入文字并设置文字属性，单击“确定” 按钮。如需在裁片上标注文字，应先选择裁片记号。
（35）测量线条长度 。
功能：测量线条长度。
操作方法：单击被测量的线条，右击打开“长度”对话框，输入线条长度，单击“确定”按钮。
（36）拼合检查 。
功能：对所需要拼接的两个样片进行长度检查。
操作方法：选择第一组拼接边，右击结束选择；选择第二组（与第一组相对应）拼接边，右击结束选择； 弹出“检查结果”对话框，单击“确定”按钮。如长度差较大，需调整线条。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（一）工具栏上的工具
（37）接角对合检查 。
功能：对所需要拼接的两个样片进行接角对合检查。
操作方法：依次单击需要对接的边，右击结束选择；可调整拼合的线，右击结束选择，单击确定。如检查前后片缝合后下摆是否圆顺等。
（38）对位检查 。
功能：检查两片的对刀点是否对上。
操作方法：选择第一组拼接边，右击结束选择；选择第二组（与第一组相对应）拼接边，右击结束选择； 弹出“检查结果”对话框，单击“确定”按钮。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（二）点捕捉工具
（1）端点捕捉（F1） ：捕捉线条的端点和关键点。
（2）中点捕捉（F2） ：捕捉线条的中点。
（3）交点捕捉（F3） ：捕捉两条相交线条的交点。
（4）独立点捕捉（F4） ：捕捉独立点。
（5）中心点捕捉（F5） ：捕捉中心点。
（6）吸附点捕捉（F6） ：捕捉线条上的任意一点。
（7）垂点捕捉（F7） ：捕捉两条相互垂直直线的垂足点。
（8）切点捕捉（F8） ：捕捉曲线上的切点。
（9）定长点捕捉（F9） ：捕捉指定线条（直线或曲线）上距鼠标箭头靠近端端点有一定长度的点。
（10）比率点捕捉（F10） ：捕捉指定线条（直线或曲线）上设定比率的点。
（11）相对点捕捉（F11） ：捕捉相对于指定点的相对点。
（12）投影点捕捉（F12） ：捕捉指定点投影在指定线条上的定长点。
三、常用工具及快捷键
第二节 智尊宝纺服装 CAD 常用工具及其操作
（三）作业
练习基础工具的运用，如矩形工具、平行线工具、垂线工具等。
一、荡领
第三节 智尊宝纺服装 CAD 基础操作案例解析
1.在样片内添加元素
运用智尊笔工具在原样片上画出需要添加的褶线—把鼠标箭头放到纱向属性标上，右击—选择“添加元素到样片内”命令，依次选择（单击）要添加的线—右击结束。（图 4-4）
图4-4
一、荡领
第三节 智尊宝纺服装 CAD 基础操作案例解析
2.样片剪开移动
使用样片剪开移动工具—依次选择（单击）要剪开的线—右击结束—弹出“样片剪开移动”对话框（左上角为第一端，右下角为第二端），输入展开量 ( 如第一端为 2，第二端为 2) —单击“确定”按钮。（图 4-5）
图4-5
二、褶袖
第三节 智尊宝纺服装 CAD 基础操作案例解析
1.在样片内添加元素
运用智尊笔工具、平行线工具、延长工具在原样片上画出需要添加的褶线—将鼠标箭头放到纱向属性标上，右击—选择“添加元素到样片内”命令—依次单击要添加的线—右击结束。（图 4-6）
图4-6
二、褶袖
第三节 智尊宝纺服装 CAD 基础操作案例解析
2.生成褶
利用褶生成工具—选择样片—依次选择褶线（上端为上褶量，下端为下褶量）—右击结束，打开对话框， 依次输入上褶量和下褶量 ( 如上褶量为 3，下褶量为 2) —单击“确定”按钮—单击倒褶的方向（单击褶线右侧）。（图 4-7）
图4-7
三、掰省
第三节 智尊宝纺服装 CAD 基础操作案例解析
（1）用智尊笔工具绘制出衣片的分割线、侧缝省中线，执行“样片处理”→“省”→“作省”→“掰省” 命令。（图 4-8）
图4-8
三、掰省
第三节 智尊宝纺服装 CAD 基础操作案例解析
（2）依次单击省上方侧缝线、省中线、省尖点和袖窿下段线（先将袖窿断开）—右击结束—输入数值 2.5（省宽）—按 Enter 键确定。（图 4-9）
图4-9
四、省转分割线
第三节 智尊宝纺服装 CAD 基础操作案例解析
完成侧缝省、弯刀分割线的绘制—执行“样片处理”→“省”→“转省”→“省转分割线”命令—单击省、弯刀分割线、袖窿下段线和省上方侧缝线—在空白处右击结束。（图 4-10、图 4-11）
图4-10
图4-11
五、缝边
第三节 智尊宝纺服装 CAD 基础操作案例解析
（1）利用缝边工具—框选要加缝边的样片—右击结束—输入数值 1—按 Enter 键确定。（图 4-12）
（2）框选下摆—右击结束—输入数值 4—按 Enter 键确定。
图4-12
六、缝边加切角
第三节 智尊宝纺服装 CAD 基础操作案例解析
切换到切角工具—打开“角造型”对话框—单击要加切角的净边—选择切角类型—单击“应用”按钮。（图 4-13）
图4-13
七、明线
第三节 智尊宝纺服装 CAD 基础操作案例解析
利用压线工具—单击要压线的边—右击结束，打开“设置压线参数”对话框—输入相关数值—单击“确定” 按钮。（图 4-14）
图4-14
八、后领加贴边
第三节 智尊宝纺服装 CAD 基础操作案例解析
利用相似工具—单击后领弧线—输入对应点 1（数值 4）—待捕捉到点后单击确定—输入对应点 2（数值 6）—待捕捉到点后单击确定。（图 4-15）
图4-15
九、等分转省
第三节 智尊宝纺服装 CAD 基础操作案例解析
在“省”工具栏中单击“等分转省”按钮—选择省—依次选择转省线—右击结束—输入圆顺种类 0 或 1—按 Enter 键确定。（图 4-16）
图4-16
十、压线、波浪褶
第三节 智尊宝纺服装 CAD 基础操作案例解析
执行“标注”→“压线”命令—选择需要压线的线，打开“设置压线参数”对话框—输入首端长度、末端长度、压线数目和距基准线距离，以完成裙摆明线的绘制。（图 4-17、图 4-18）
图4-17
图4-18
十、压线、波浪褶
第三节 智尊宝纺服装 CAD 基础操作案例解析
执行“标注”→“波浪褶”命令—依次单击加褶线条、波浪褶的起点和波浪褶的终点。（图 4-19）
图4-19
THANKS
