服装CAD设计应用
第五章
智尊宝纺服装 CAD 制板
第二节 裤 子 制 板
1.任务简介

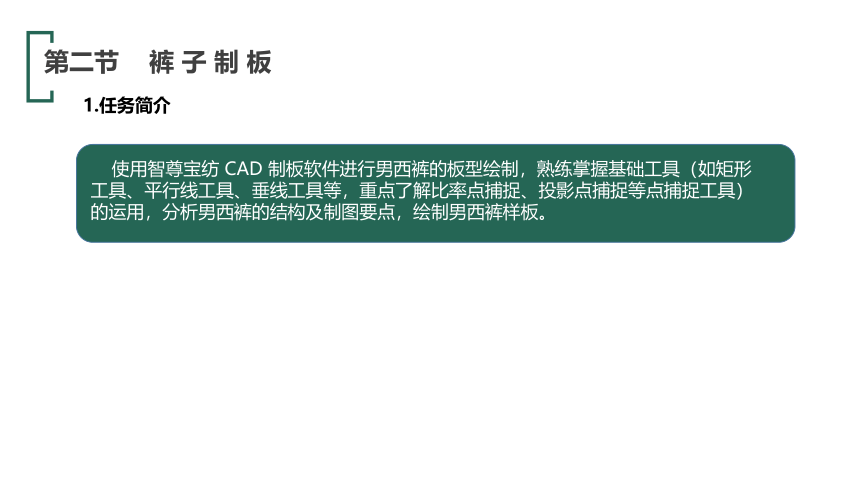

使用智尊宝纺 CAD 制板软件进行男西裤的板型绘制，熟练掌握基础工具（如矩形工具、平行线工具、垂线工具等，重点了解比率点捕捉、投影点捕捉等点捕捉工具）的运用，分析男西裤的结构及制图要点，绘制男西裤样板。
第二节 裤 子 制 板
2.任务分析

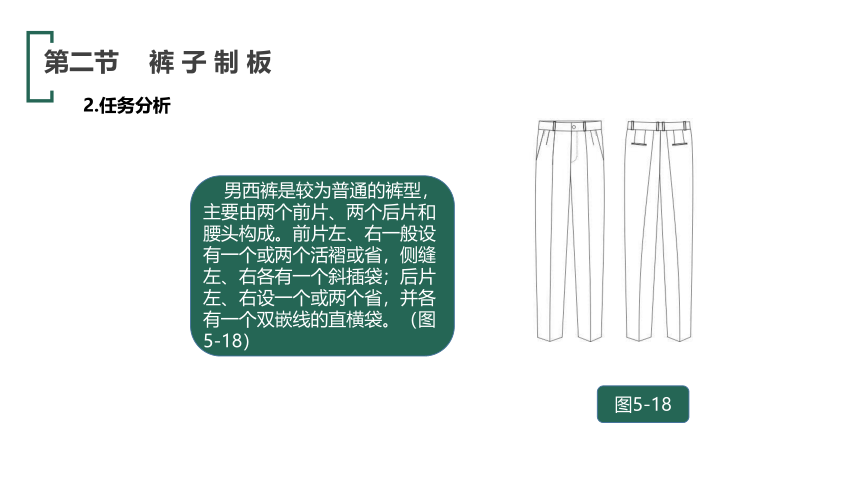

男西裤是较为普通的裤型，主要由两个前片、两个后片和腰头构成。前片左、右一般设有一个或两个活褶或省，侧缝左、右各有一个斜插袋；后片左、右设一个或两个省，并各有一个双嵌线的直横袋。（图 5-18）
图5-18
第二节 裤 子 制 板
3.制图规格

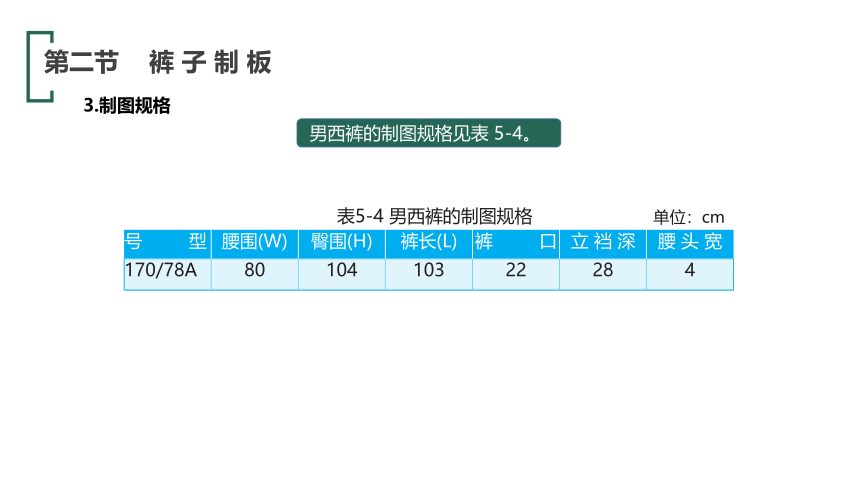

男西裤的制图规格见表 5-4。
号 型 腰围(W) 臀围(H) 裤长(L) 裤 口 立 裆 深 腰 头 宽
170/78A 80 104 103 22 28 4
表5-4 男西裤的制图规格
单位：cm
第二节 裤 子 制 板
4.演示步骤

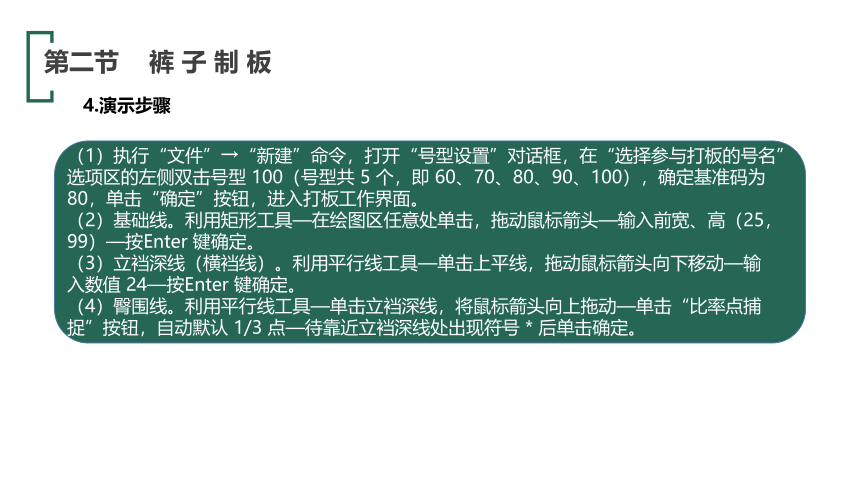

（1）执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区的左侧双击号型 100（号型共 5 个，即 60、70、80、90、100），确定基准码为 80，单击“确定”按钮，进入打板工作界面。
（2）基础线。利用矩形工具—在绘图区任意处单击，拖动鼠标箭头—输入前宽、高（25，99）—按Enter 键确定。
（3）立裆深线（横裆线）。利用平行线工具—单击上平线，拖动鼠标箭头向下移动—输入数值 24—按Enter 键确定。
（4）臀围线。利用平行线工具—单击立裆深线，将鼠标箭头向上拖动—单击“比率点捕捉”按钮，自动默认 1/3 点—待靠近立裆深线处出现符号 * 后单击确定。
第二节 裤 子 制 板
4.演示步骤

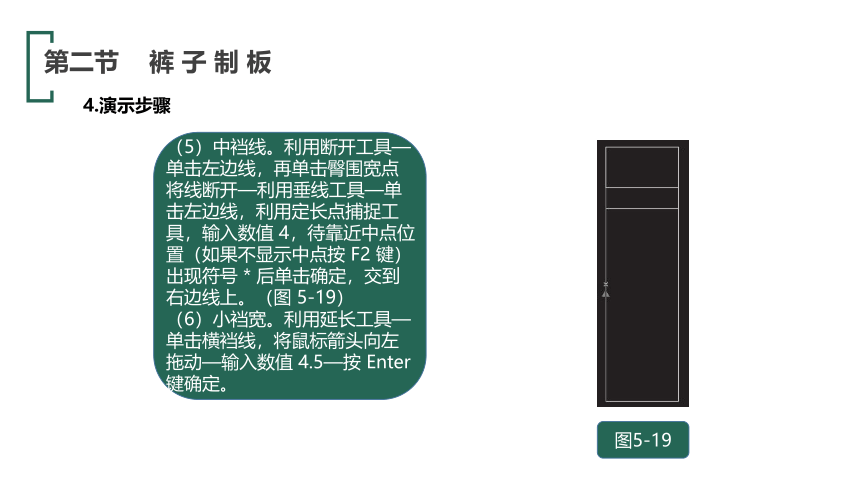

（5）中裆线。利用断开工具—单击左边线，再单击臀围宽点将线断开—利用垂线工具—单击左边线，利用定长点捕捉工具，输入数值 4，待靠近中点位置（如果不显示中点按 F2 键）出现符号 * 后单击确定，交到右边线上。（图 5-19）
（6）小裆宽。利用延长工具—单击横裆线，将鼠标箭头向左拖动—输入数值 4.5—按 Enter 键确定。
图5-19
第二节 裤 子 制 板
4.演示步骤

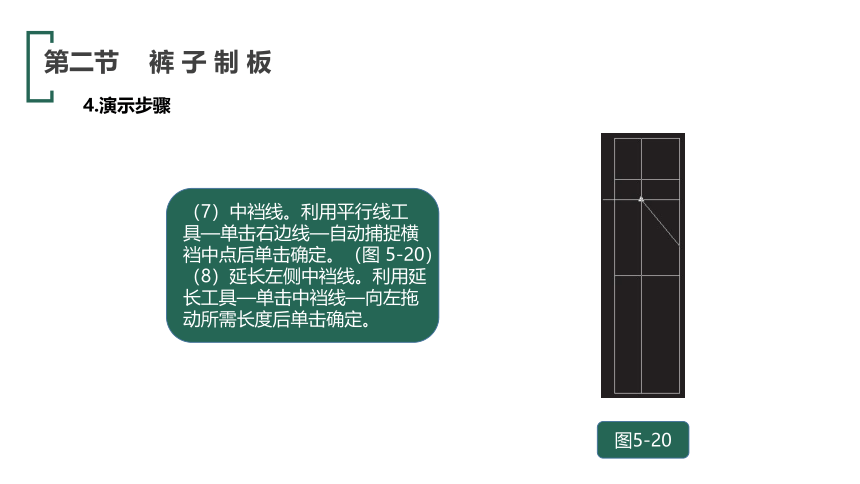

（7）中裆线。利用平行线工具—单击右边线—自动捕捉横裆中点后单击确定。（图 5-20）
（8）延长左侧中裆线。利用延长工具—单击中裆线—向左拖动所需长度后单击确定。
图5-20
第二节 裤 子 制 板
4.演示步骤

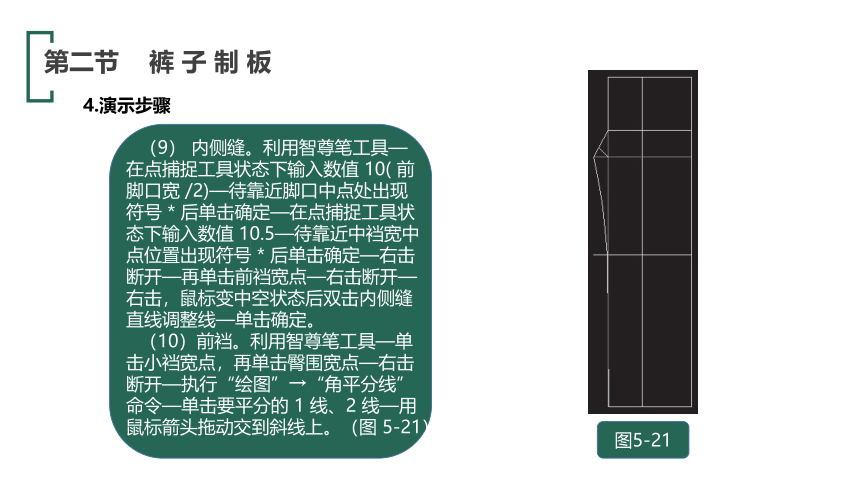

（9） 内侧缝。利用智尊笔工具—在点捕捉工具状态下输入数值 10( 前脚口宽 /2)—待靠近脚口中点处出现符号 * 后单击确定—在点捕捉工具状态下输入数值 10.5—待靠近中裆宽中点位置出现符号 * 后单击确定—右击断开—再单击前裆宽点—右击断开—右击，鼠标变中空状态后双击内侧缝直线调整线—单击确定。
（10）前裆。利用智尊笔工具—单击小裆宽点，再单击臀围宽点—右击断开—执行“绘图”→“角平分线” 命令—单击要平分的 1 线、2 线—用鼠标箭头拖动交到斜线上。（图 5-21）
图5-21
第二节 裤 子 制 板
4.演示步骤
（11）前裆弧线。利用智尊笔工具—输入数值 1—单击确定—再单击臀围宽点—右击断开—利用比率点捕捉工具（捕捉角平分线的 1/3 点）—单击确定—单击横裆宽点—单击确定—右击断开。
（12）外侧缝。利用智尊笔工具—输入数值 23（前腰宽）—靠近撇腹 1 点出现符号 * 后单击确定—再单击
臀围宽点—右击断开—输入数值 0.7—在横裆上捕捉 0.7 点，出现符号 * 后单击确定—输入数值 10.5—在中裆线上捕捉出现符号 * 后单击确定—右击断开—输入数值 10—在下平线上捕捉出现符号 * 后单击确定—右击断开—右击，鼠标箭头变中空状态后调整线形—单击确定。
第二节 裤 子 制 板
4.演示步骤
（13）斜插袋。利用智尊笔工具—在定长点捕捉状态下输入数值 3—靠近腰围宽点出现符号 * 后单击确定— 单击投影点捕捉工具—输入数值 18—按 Enter 键确定—单击侧缝线。（图 5-22）
（14）褶 1。利用垂线工具—在定长点捕捉状态下输入数值 0.7—靠近裤中线捕捉 0.7 点，出现符号 * 后单击确定—拖动鼠标箭头至褶所需长度—单击确定—在定长点捕捉状态下输入褶宽数值 2—靠近褶边线捕捉 2 点， 出现符号 * 后单击确定—拖动鼠标至褶所需长度—单击确定。
图5-22
第二节 裤 子 制 板
4.演示步骤
（15）褶 2。褶 2 的绘制方法同褶 1( 褶 2 位于褶 1 和斜插袋之间 )，完成裤前片的绘制。（图 5-23）
（16）后片基础线绘制方法同前片（臀围宽为 27）。
后裆下落 1。利用平行线工具—单击横裆线并向下拖动—输入数值 1—按 Enter 键确定—利用延长工具将下落 1 线向右延长至所需长度。
图5-23
第二节 裤 子 制 板
4.演示步骤
（18）后裆倾斜度取值 15∶3。利用垂线工具—单击右边线—输入数值 15，靠近臀围宽点出现符号 * 后单击确定—将鼠标箭头向左拖动并输入数值 3—按 Enter 键确定—利用智尊笔工具连接此点与臀围宽点—利用延长工具上下延长此线至所需长度。（图 5-24）
（19）利用智尊笔工具—输入后裆宽值 10—待捕捉出现符号 * 后单击确定（靠近斜线与下落 1 交点处）— 再单击臀围宽点—右击断开。
图5-24
第二节 裤 子 制 板
4.演示步骤
（19）利用智尊笔工具—输入后裆宽值 10—待捕捉出现符号 * 后单击确定（靠近斜线与下落 1 交点处）— 再单击臀围宽点—右击断开。
（20）后裤中线。利用平行线工具—单击左边线—利用比率点捕捉工具—输入 1/2—捕捉到点后单击确定。（图 5-25）
图5-25
第二节 裤 子 制 板
4.演示步骤
（21）内侧缝线。利用延长线工具延长下平线、中裆线至所需长度—利用智尊笔工具—利用定长点捕捉工具输入数值 12( 后脚口宽 /2)—待下平线上靠近裤中线处出现符号 * 后单击确定—输入数值 12.5—待横裆线上靠近裤中线处出现符号 * 后单击确定—右击断开—再单击横裆宽点—右击断开—右击，鼠标箭头变中空状态， 双击调整线—单击确定。
（22）后腰宽。利用延长线工具延长上平线至所需长度—利用智尊笔工具—利用定长点捕捉工具输入数值2（后腰起翘值）—待出现符号 * 后单击确定—利用投影点捕捉工具—输入数值 25—按 Enter 键确定—单击上平线—右击断开。（图 5-26）
图5-26
第二节 裤 子 制 板
4.演示步骤
（21） 外侧缝线。利用智尊笔工具—单击腰围宽点—单击臀围宽点—利用定长点捕捉工具，输入数值 12.5
（中裆宽 /2）—出现符号 * 后单击确定—右击断开—输入数值 12（脚口宽 /2）—出现符号 * 后单击确定—右击断开—右击，鼠标箭头变中空状态，双击调整线—单击确定。
（22）后裆弧线。执行“绘图”→“角平分线”命令—单击 1 线、2 线—用鼠标拖动交到斜线上，单击确定— 利用智尊笔工具—单击臀围宽点—单击角平分线 1/2 点—单击横裆宽点—右击断开。（图 5-27）
图5-27
第二节 裤 子 制 板
4.演示步骤
（25）后口袋。利用平行线工具—单击腰线—输入数值 8—按 Enter 键确定—利用延长线工具—拖动线交于外侧缝线上—利用延长工具—输入数值 -4—将鼠标箭头向右拖动—按 Enter 键确定—再利用延长工具—输入数值 14( 袋长 )—按 Enter 键确定。
(26)省。利用垂线工具—单击腰线—输入数值 2—待靠近口袋左端点捕捉到点出现符号 * 后单击确定— 将鼠标箭头向上拖动交到腰线上—利用智尊笔工具—输入数值（1 省宽/2）—待捕捉到点出现符号* 后单击确定—单击省尖点—右击断开—输入数值 1( 省宽 /2) —靠近省中线待出现符号 * 后单击确定—右击断开。省 2 绘制方法同省 1。（图 5-28）
图5-28
第二节 裤 子 制 板
4.演示步骤
图5-29
（27）左腰。利用矩形工具—在绘图区任意处单击—拖动鼠标箭头，输入数值（40,4）—按 Enter 键确定—再单击右上方点—拖动鼠标箭头，输入数值（3.5,4）—按 Enter 键确定。（图 5-29）
（28）右腰。利用矩形工具—在绘图区任意处单击—拖动鼠标箭头，输入数值（40,4）—按 Enter 键确定—再单击左上方点—拖动鼠标箭头，输入数值（3.5,4）—按 Enter 键确定—再单击左上方点—拖动鼠标箭头，输入数值（3.5,4）—按 Enter 键确定。（图 5-30）
图5-30
第三节 衬 衫 制 板
1.任务简介
（29）完成裤前片、后片、左腰、右腰的样片取出。利用样片取出工具—依次单击所取样片线—右击结束—输入相关参数—确定。
（30）进行文字标注，完成男西裤的制板。（图 5-31）
图5-31
第二节 裤 子 制 板
5.作业
利用所学的制板工具及制图方法，进行女西裤制板。女西裤的制图规格见表 5-5。
号 型 裤长(L) 腰围(W) 臀围(H) 上 裆
160/66A 100 68 98 27
表5-5 女西裤的制图规格
单位：cm
