服装CAD设计应用
第五章
智尊宝纺服装 CAD 制板
第四节 旗 袍 制 板
1.任务简介

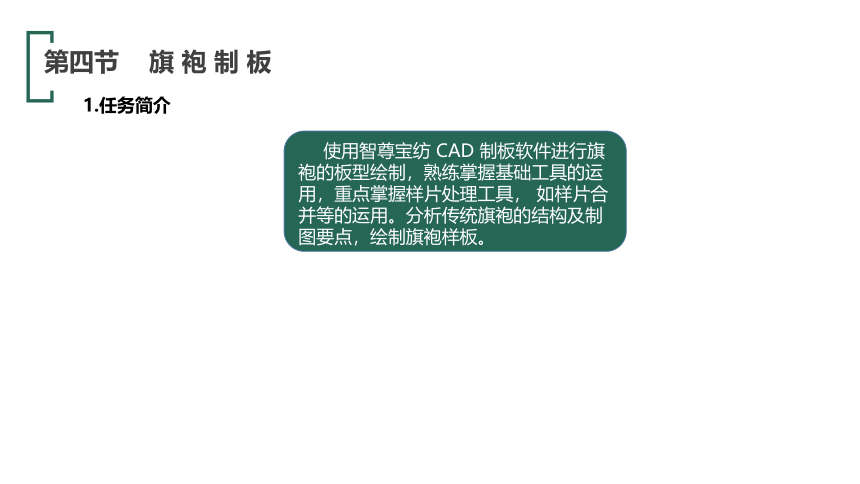

使用智尊宝纺 CAD 制板软件进行旗袍的板型绘制，熟练掌握基础工具的运用，重点掌握样片处理工具， 如样片合并等的运用。分析传统旗袍的结构及制图要点，绘制旗袍样板。
第四节 旗 袍 制 板
2.任务分析
图5-53

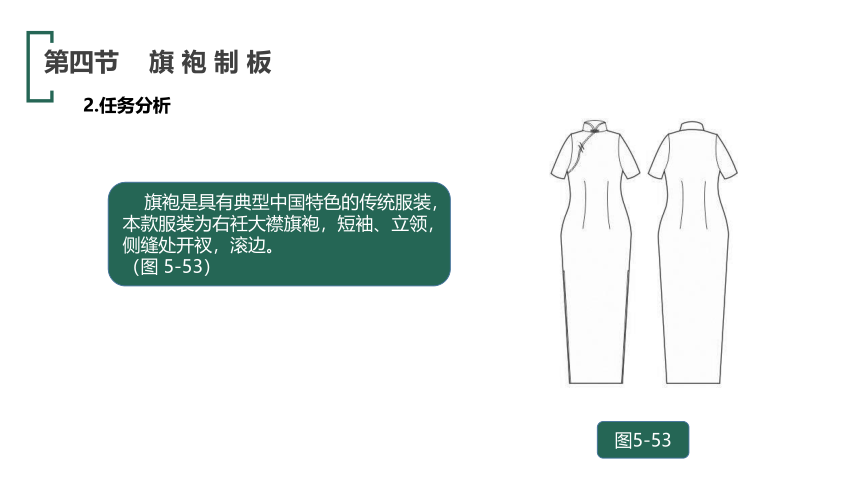

旗袍是具有典型中国特色的传统服装，本款服装为右衽大襟旗袍，短袖、立领，侧缝处开衩，滚边。
（图 5-53）
第四节 旗 袍 制 板
3.制图规格

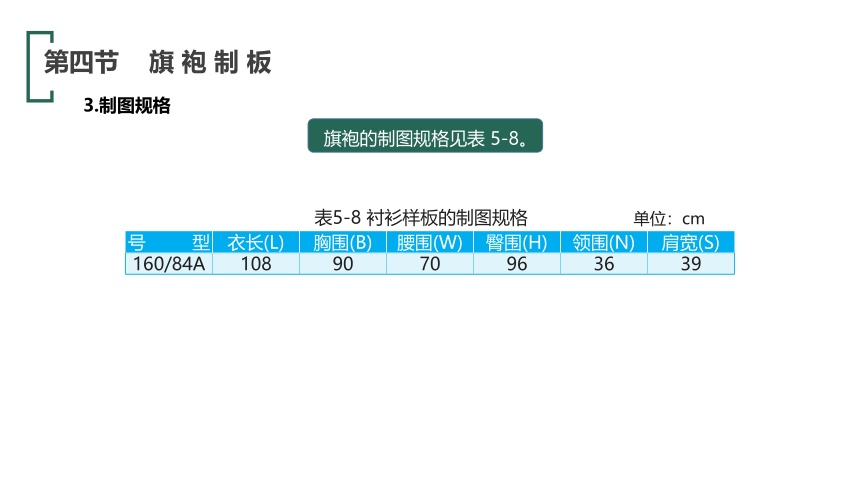

旗袍的制图规格见表 5-8。
表5-8 衬衫样板的制图规格
单位：cm
号 型 衣长(L) 胸围(B) 腰围(W) 臀围(H) 领围(N) 肩宽(S)
160/84A 108 90 70 96 36 39
第四节 旗 袍 制 板
4.演示步骤

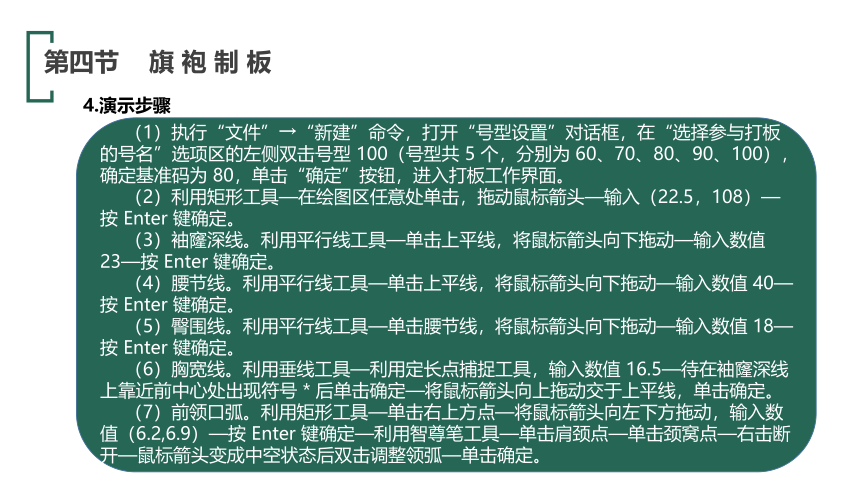

（1）执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区的左侧双击号型 100（号型共 5 个，分别为 60、70、80、90、100），确定基准码为 80，单击“确定”按钮，进入打板工作界面。
（2）利用矩形工具—在绘图区任意处单击，拖动鼠标箭头—输入（22.5，108）—按 Enter 键确定。
（3）袖窿深线。利用平行线工具—单击上平线，将鼠标箭头向下拖动—输入数值 23—按 Enter 键确定。
（4）腰节线。利用平行线工具—单击上平线，将鼠标箭头向下拖动—输入数值 40—按 Enter 键确定。
（5）臀围线。利用平行线工具—单击腰节线，将鼠标箭头向下拖动—输入数值 18—按 Enter 键确定。
（6）胸宽线。利用垂线工具—利用定长点捕捉工具，输入数值 16.5—待在袖窿深线上靠近前中心处出现符号 * 后单击确定—将鼠标箭头向上拖动交于上平线，单击确定。
（7）前领口弧。利用矩形工具—单击右上方点—将鼠标箭头向左下方拖动，输入数值（6.2,6.9）—按 Enter 键确定—利用智尊笔工具—单击肩颈点—单击颈窝点—右击断开—鼠标箭头变成中空状态后双击调整领弧—单击确定。
第四节 旗 袍 制 板
4.演示步骤
图5-55

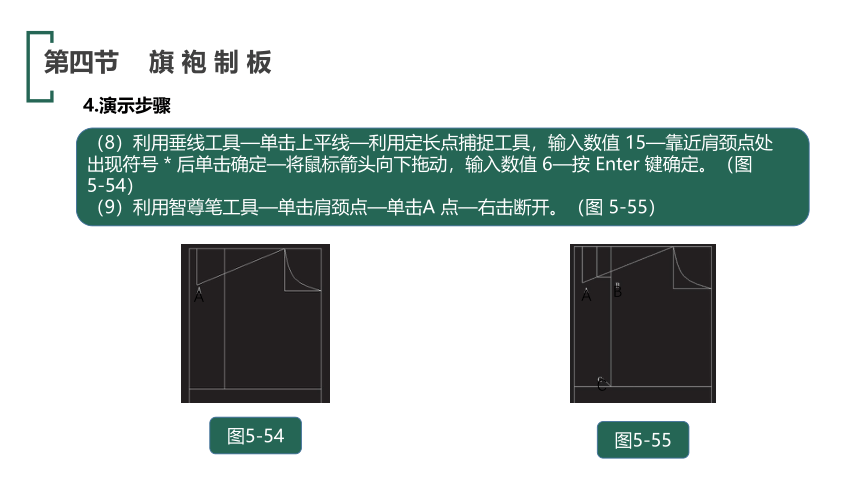

（8）利用垂线工具—单击上平线—利用定长点捕捉工具，输入数值 15—靠近肩颈点处出现符号 * 后单击确定—将鼠标箭头向下拖动，输入数值 6—按 Enter 键确定。（图 5-54）
（9）利用智尊笔工具—单击肩颈点—单击A 点—右击断开。（图 5-55）
图5-54
A
A
B
C
第四节 旗 袍 制 板
4.演示步骤

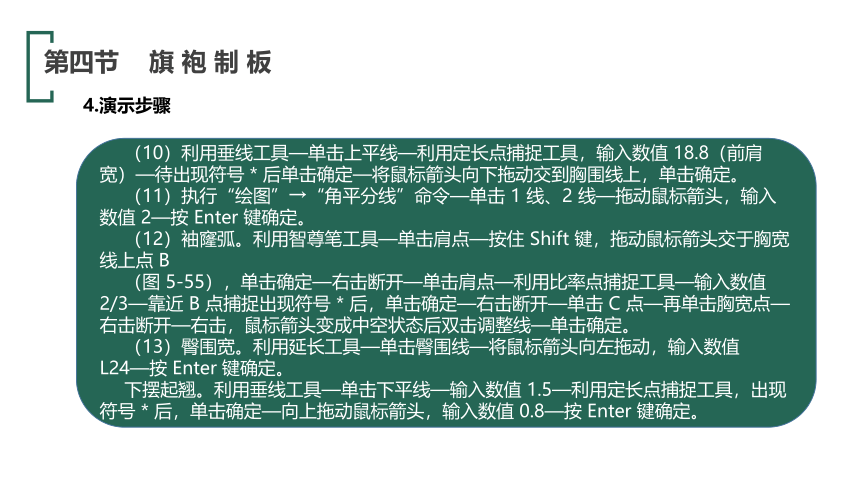

（10）利用垂线工具—单击上平线—利用定长点捕捉工具，输入数值 18.8（前肩宽）—待出现符号 * 后单击确定—将鼠标箭头向下拖动交到胸围线上，单击确定。
（11）执行“绘图”→“角平分线”命令—单击 1 线、2 线—拖动鼠标箭头，输入数值 2—按 Enter 键确定。
（12）袖窿弧。利用智尊笔工具—单击肩点—按住 Shift 键，拖动鼠标箭头交于胸宽线上点 B
（图 5-55），单击确定—右击断开—单击肩点—利用比率点捕捉工具—输入数值 2/3—靠近 B 点捕捉出现符号 * 后，单击确定—右击断开—单击 C 点—再单击胸宽点—右击断开—右击，鼠标箭头变成中空状态后双击调整线—单击确定。
（13）臀围宽。利用延长工具—单击臀围线—将鼠标箭头向左拖动，输入数值 L24—按 Enter 键确定。
下摆起翘。利用垂线工具—单击下平线—输入数值 1.5—利用定长点捕捉工具，出现符号 * 后，单击确定—向上拖动鼠标箭头，输入数值 0.8—按 Enter 键确定。
第四节 旗 袍 制 板
4.演示步骤
图5-56

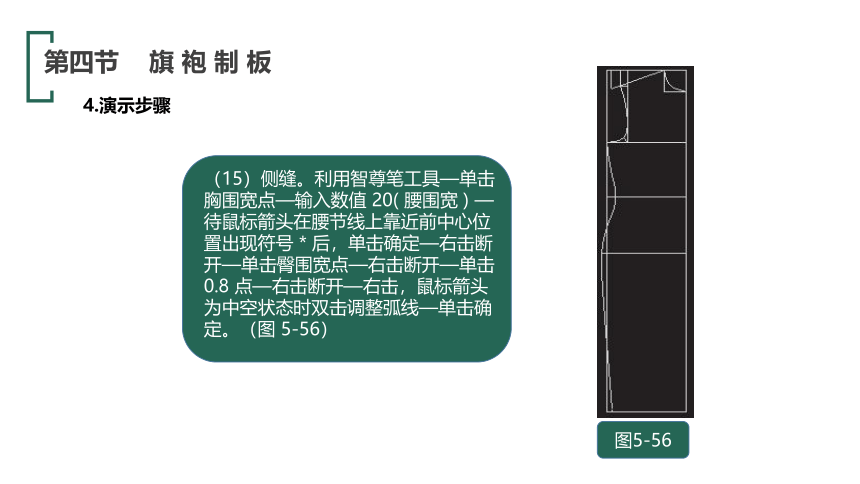

（15）侧缝。利用智尊笔工具—单击胸围宽点—输入数值 20( 腰围宽 ) —待鼠标箭头在腰节线上靠近前中心位置出现符号 * 后，单击确定—右击断开—单击臀围宽点—右击断开—单击 0.8 点—右击断开—右击，鼠标箭头为中空状态时双击调整弧线—单击确定。（图 5-56）
第四节 旗 袍 制 板
4.演示步骤
图5-57
（16）BP 点。利用垂线工具—单击胸围线—利用比率点捕捉工具—输入数值 1/2—在靠近胸宽点处捕捉，出现符号 * 后单击确定—将鼠标箭头向下拖动，输入数值 1（胸围高为 24）—按 Enter 键确定。（图 5-57）
第四节 旗 袍 制 板
4.演示步骤
图5-59
（17）侧缝省。利用智尊笔工具—利用定长点捕捉工具，输入数值 6—待侧缝线上靠近胸围宽点处出现符号 * 后单击确定—单击BP 点—右击断开 ( 此线为省中线 ) —利用定长点捕捉工具，输入数值 1—捕捉出现符号* 后单击确定—利用定长点捕捉工具，输入数值 3—靠近BP 点捕捉，出现符号* 后，单击确定—右击断开— 利用定长点捕捉工具，输入数值 1—捕捉出现符号 * 后单击确定—利用测量工具测量 2 线（图 5-58）—单击“确定”按钮—再利用延长工具—单击 1 线—输入数值 11.715—利用智尊笔工具—单击胸围宽点—单击 1 线端点—右击断开—单击省中线端点—右击断开。（图 5-59）
图5-58
1线
2线
BP
1线
2线
BP
第四节 旗 袍 制 板
4.演示步骤
图5-60
（18）胸腰省。利用智尊笔工具—单击BP 点—按住 Shift 键，将鼠标箭头向下拖动交于腰节线上，单击确定—利用延长工具—拖动该线向下，输入数值 12—按 Enter 键确定—利用智尊笔工具—利用定长点捕捉工具，输入数值 3—靠近BP 点捕捉，出现符号 * 后，单击确定—输入数值 1.25（省宽 /2）—单击确定—右击断开—单击 12 cm 点—输入数值 1.25（省宽 /2）—单击确定—右击断开—再单击 3 cm 点—右击断开。（图 5-60）
1线
2线
BP
第四节 旗 袍 制 板
4.演示步骤
(19)前片分割辅助直线。利用智尊笔工具—单击颈窝点—利用定长点捕捉工具，输入数值 3—待出现符号 * 后单击确定—右击断开。
（21）下摆圆角。利用加圆角工具—单击侧缝线—单击下摆线—向内拖动鼠标箭头到指定位置，单击确定。
（22）开衩止点。利用智尊笔工具—利用定长点捕捉工具，输入数值 18—距臀围线捕捉 18 点，出现符号
*后，单击确定—按住 Shift 键，将鼠标箭头拖动一定长度，单击确定—右击断开。
第四节 旗 袍 制 板
4.演示步骤
图5-62
（23）利用智尊笔工具—利用定长点捕捉工具，输入数值 2—距开衩止点 2 cm 捕捉，出现符号 * 后，单击确定—按 Shift 键拖动鼠标箭头—输入数值 6—按 Enter 键确定—输入数值 2.5—靠近颈窝点捕捉到符号 * 后单击确定—再单击 6 cm 点—右击断开—右击，鼠标箭头变为中空状态后双击调整线—单击确定—右击，鼠标箭头变为中空状态后单击线—执行“视区”→“系统设置”→“线型”命令，打开图 5-62 所示的界面，选择线型（图 5-63）
E
F
BP
图5-61
第四节 旗 袍 制 板
4.演示步骤
（24）绘制后片基础线。后片基础线做法同前片。
（25）背宽线。利用垂线工具—利用定长点捕捉工具，输入数值 17.2—待袖窿深线上靠近后中心处出现符号 * 后单击确定—将鼠标箭头向上拖动交于上平线，单击确定。
（26）后领口弧。利用矩形工具—单击左上方点—将鼠标箭头向右下方拖动，输入数值（6.2,2.3）—按 Enter 键确定—利用智尊笔工具—单击肩颈点—利用比率点捕捉工具—捕捉后领深线 1/3 处，待出现符号 * 后单击确定—右击断开—右击，鼠标箭头变为中空状态后双击调整领弧—单击确定。
（27）利用垂线工具—单击上平线—利用定长点捕捉工具，输入数值 15—待靠近肩颈点处出现符号 * 后单击确定—将鼠标箭头向下拖动，输入数值 5—按 Enter 键确定。
（28）利用智尊笔工具—单击肩颈点—单击 5 点—右击断开。
第四节 旗 袍 制 板
4.演示步骤
图5-64
（29）利用垂线工具—单击上平线—利用定长点捕捉工具，输入数值 19.3（后肩宽）—待出现符号 * 后单击确定—将鼠标箭头向下拖动交至 26 步线上，单击确定。（图 5-64）
(30)利用智尊笔工具—利用定长点捕捉工具，输入数值 2—靠近后胸围宽点，待出现符号 * 后单击确定—按住 Shift 键，将鼠标箭头向左拖动到指定长度，单击确定—右击断开—利用延长工具—单击背宽线—将鼠标箭头拖动交于下落 2 cm 线上。
第四节 旗 袍 制 板
4.演示步骤
图5-65
（31）执行“绘图”→“角平分线”命令—单击 1 线、2 线—拖动鼠标箭头，输入数值 2.5—按 Enter 键确定。（图 5-65）
第四节 旗 袍 制 板
4.演示步骤
图5-66
（32）袖窿弧。利用智尊笔工具—单击肩点—按住 Shift 键，拖动鼠标向右交于背宽线上点G，单击确定—右击断开—单击肩点—利用比率点捕捉工具—输入数值 1/2—靠近G 点捕捉，出现符号 * 后单击确定—右击断开—单击H 点—再单击胸围宽点—右击断开—右击，鼠标箭头变中空为状态后，双击调整线—单击确定。
（图 5-66）
第四节 旗 袍 制 板
4.演示步骤
图5-67
（33）臀围宽。利用延长工具—单击臀围线—将鼠标箭头向右拖动，输入数值 24—按 Enter 键确定。
（34）下摆起翘。利用垂线工具—单击下平线—输入数值 1.5—利用定长点捕捉工具，出现符号 * 后，单击确定—向上拖动，输入数值 0.8—按 Enter 键确定。
（35）侧缝。利用智尊笔工具—单击胸围宽点—输入数值 20( 腰围宽 ) —移动鼠标箭头在腰节线上靠近后中心位置，待出现符号* 后，单击确定—右击断开—单击臀围宽点—右击断开—单击 0.8 点—右击断开—右击， 鼠标箭头变为中空状态后双击调整弧线—单击确定。（图 5-67）
G
H
第四节 旗 袍 制 板
4.演示步骤
图5-68
（36）利用智尊笔工具—单击 0.8 点—单击下平线上后中心点—鼠标箭头变为中空状态后双击调整弧线—单击确定。
（37）下摆圆角。利用加圆角工具—单击侧缝线—单击下摆线—向内拖动鼠标箭头到指定位置单击确定。
（38）后腰省。利用智尊笔工具—利用比率点捕捉工具—输入数值 1/2—捕捉背宽 1/2 点出现符号 * 后单击确定—按 Shift 键，将鼠标箭头向下拖动交于腰臀围线上，单击确定—利用智尊笔工具—单击背宽 1/2 点—输入数值 1.25（省宽 /2）—单击确定—右击断开—单击省尖点—输入数值 1.25（省宽 /2）—单击确定—右击断开— 再单击背宽 1/2 点—右击断开。（图 5-68）
第四节 旗 袍 制 板
4.演示步骤
图5-69
（39）一片袖绘制方法与绘制男衬衫袖子的方法相同。（图 5-69）
第四节 旗 袍 制 板
4.演示步骤
图5-70
（40）领子。利用矩形工具—在绘图区单击处任意—拖动鼠标箭头，输入数值（18,4.5）—按 Enter 键确定—利用智尊笔工具—利用比率点捕捉工具捕捉 1/3 点—在下平线靠近后中心点处捕捉，出现符号 * 后单击确定—利用定长点捕捉工具，输入数值 1—靠近前中心线出现符号 * 后单击确定—右击断开—右击，鼠标箭头变为中空状态后双击调整弧线—单击确定—利用垂线工具—单击领口弧线—单击起翘 1 cm 点—向上拖动交于上平线上—右击，鼠标箭头变为中空状态后调整后领外口弧线形状，以完成领子制板。（图 5-70）
第四节 旗 袍 制 板
4.演示步骤
图5-72
（41）样片取出。依次出前左片、前右片、后片、袖片和领片。
（42）样片合并。利用镜像工具—框选样片 1—右击结束—单击 1 点—再单击 2 点（图 5-71）—执行“样片处理”→“样片合并”命令—单击前片 2 前中心线（上端为起始端）—右击结束—单击前片 1 的前中心线（起始端与前片 2 保持一致）—右击结束。（图 5-72）
图5-71
第四节 旗 袍 制 板
4.演示步骤
旗袍所有裁片如图 5-73 所示。
图5-73
第四节 旗 袍 制 板
5. 作业
利用本节所学的制板工具设计一款旗袍并制板，要求款式新颖、结构合理。旗袍的制图规格见表 5-9。
号 型 衣长(L) 胸围(B) 腰围(W) 臀围(H) 领围(N) 肩宽(S)
165/88A 100 94 74 98 37 40
表5-9 旗袍的制图规格
单位：cm
