服装CAD设计应用
第五章
智尊宝纺服装 CAD 制板
第三节 衬 衫 制 板

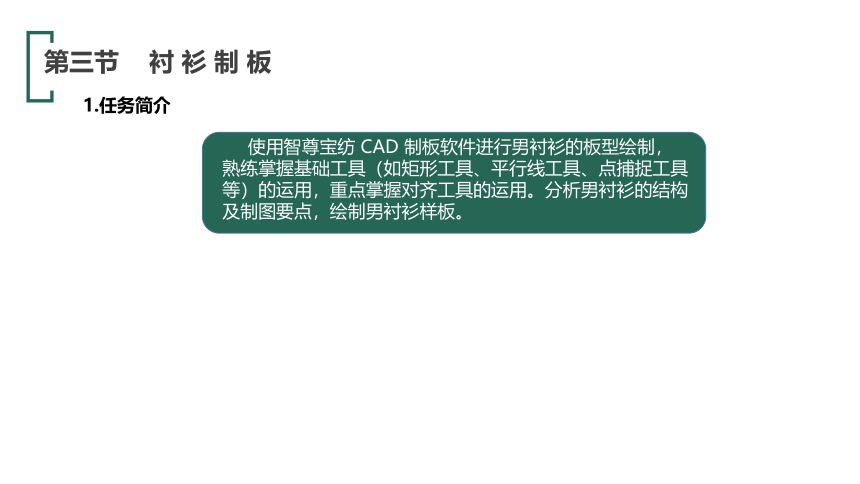

1.任务简介
使用智尊宝纺 CAD 制板软件进行男衬衫的板型绘制，熟练掌握基础工具（如矩形工具、平行线工具、点捕捉工具等）的运用，重点掌握对齐工具的运用。分析男衬衫的结构及制图要点，绘制男衬衫样板。
-31
第三节 衬 衫 制 板
2.任务分析

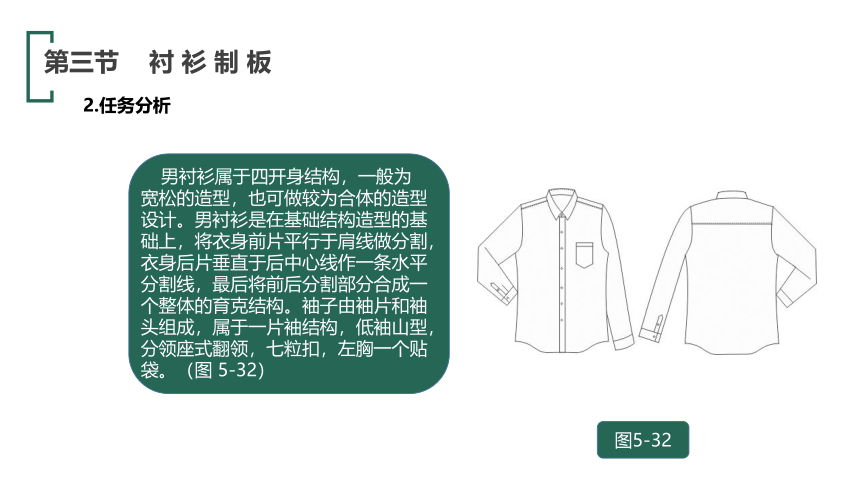

男衬衫属于四开身结构，一般为宽松的造型，也可做较为合体的造型设计。男衬衫是在基础结构造型的基础上，将衣身前片平行于肩线做分割，衣身后片垂直于后中心线作一条水平分割线，最后将前后分割部分合成一个整体的育克结构。袖子由袖片和袖头组成，属于一片袖结构，低袖山型，分领座式翻领，七粒扣，左胸一个贴袋。（图 5-32）
图5-32
第三节 衬 衫 制 板
3.制图规格

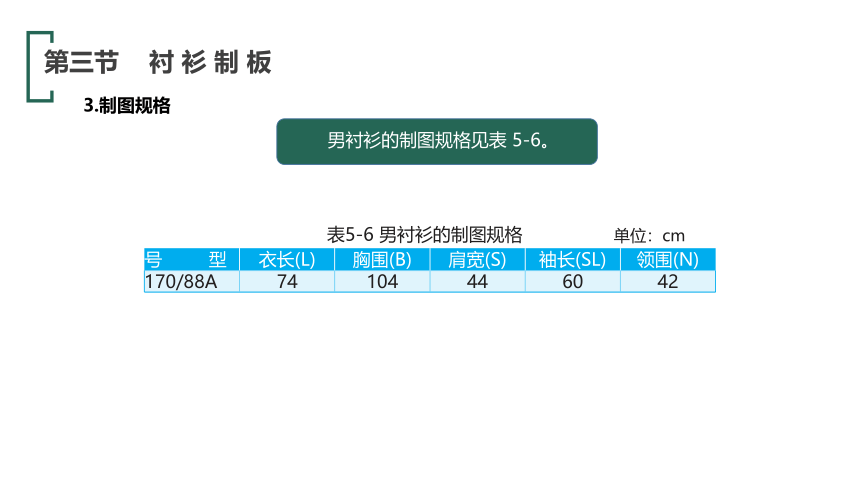

男衬衫的制图规格见表 5-6。
号 型 衣长(L) 胸围(B) 肩宽(S) 袖长(SL) 领围(N)
170/88A 74 104 44 60 42
表5-6 男衬衫的制图规格
单位：cm
第三节 衬 衫 制 板

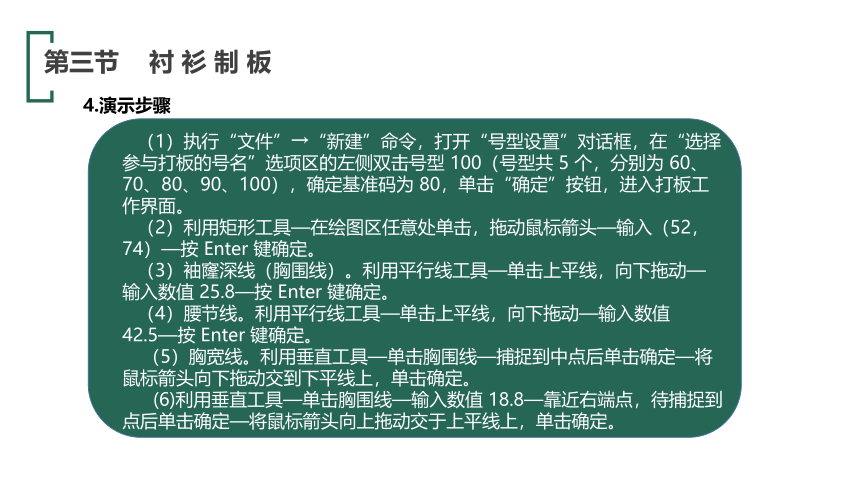

4.演示步骤
（1）执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区的左侧双击号型 100（号型共 5 个，分别为 60、70、80、90、100），确定基准码为 80，单击“确定”按钮，进入打板工作界面。
（2）利用矩形工具—在绘图区任意处单击，拖动鼠标箭头—输入（52，74）—按 Enter 键确定。
（3）袖窿深线（胸围线）。利用平行线工具—单击上平线，向下拖动—输入数值 25.8—按 Enter 键确定。
（4）腰节线。利用平行线工具—单击上平线，向下拖动—输入数值 42.5—按 Enter 键确定。
（5）胸宽线。利用垂直工具—单击胸围线—捕捉到中点后单击确定—将鼠标箭头向下拖动交到下平线上，单击确定。
利用垂直工具—单击胸围线—输入数值 18.8—靠近右端点，待捕捉到点后单击确定—将鼠标箭头向上拖动交于上平线上，单击确定。
图5-32
第三节 衬 衫 制 板
4.演示步骤
（1）执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区的左侧双击号型 100（号型共 5 个，分别为 60、70、80、90、100），确定基准码为 80，单击“确定”按钮，进入打板工作界面。
（2）利用矩形工具—在绘图区任意处单击，拖动鼠标箭头—输入（52，74）—按 Enter 键确定。
（3）袖窿深线（胸围线）。利用平行线工具—单击上平线，向下拖动—输入数值 25.8—按 Enter 键确定。
（4）腰节线。利用平行线工具—单击上平线，向下拖动—输入数值 42.5—按 Enter 键确定。
（5）胸宽线。利用垂直工具—单击胸围线—捕捉到中点后单击确定—将鼠标箭头向下拖动交到下平线上，单击确定。
(6)利用垂直工具—单击胸围线—输入数值 18.8—靠近右端点，待捕捉到点后单击确定—将鼠标箭头向上拖动交于上平线上，单击确定。
第三节 衬 衫 制 板
4.演示步骤
（6）背宽线。利用垂直工具—单击胸围线—输入数值 19.8—靠近左端点，待捕捉到点后单击确定—将鼠标箭头向上拖动交到上平线上，单击确定。（图 5-33）
图5-33
第三节 衬 衫 制 板
4.演示步骤
（7）前领。利用矩形工具—单击右上方线—将鼠标箭头向左下方拖动，输入数值 (7.9,9.9) —按 Enter 键确定—利用智尊笔工具—单击肩颈线、颈窝点—右击断开—右击，鼠标箭头变中空状态后双击调整领口线。
（8）肩。利用垂线工具—单击上平线—在捕捉工具状态下输入数值 22—靠近上平线右端点待出现符号 * 后单击确定—将鼠标箭头向下拖动，输入数值 5—按 Enter 键确定—使用智尊笔工具—单击肩颈点—单击肩点—右击断开。
图5-33
第三节 衬 衫 制 板
4.演示步骤
图5-34
（9）袖窿弧。利用智尊笔工具—单击肩点—按住 Shift 键，拖动鼠标箭头交到胸宽线上—单击确定—在 “绘图”工具条上单击“角平分线”按钮—单击 1 线、2 线—拖动鼠标箭头，输入数值 2.5—按 Enter 键确定—利用智尊笔工具—单击肩点—利用比率点捕捉工具，输入数值 2/3—捕捉到点后单击确定—右击断开—单击 1 线、2 线角平分线上 2.5 点—再单击胸宽点—右击断开—右击，鼠标箭头变中空状态后双击调整弧线—单击确定。（图 5-34）
第三节 衬 衫 制 板
4.演示步骤
（10）搭合。利用平行线工具—单击前中心线—将鼠标箭头向右拖动，输入数值 2—按 Enter 键确定—利用角连接工具—单击领深线—再单击止口线—单击下平线—再单击止口线—利用延长工具—单击胸围线，用鼠标箭头拖动至止口线上—单击腰节线，用鼠标箭头拖动至止口线上。
第三节 衬 衫 制 板
4.演示步骤
图5-35
（11）下摆弧线。利用智尊笔工具—利用定长点捕捉工具，输入数值 10—待下平线上靠近前中心位置出现符号 * 后单击确定—输入数值 6—待靠近侧缝下端点出现符号 * 后单击确定—右击断开—利用垂线工具—单击
斜线—利用比率点捕捉工具—输入数值 1/4—捕捉到点后单击确定—拖动鼠标箭头，输入数值 0.8—按 Enter键确定（另一点绘制方法相同）—利用智尊笔工具—单击 6 点—单击 0.8 点—单击中点—单击 0.8 点—单击10 点—右击断开。（图 5-35）
第三节 衬 衫 制 板
4.演示步骤
图5-36
（6） 侧缝。利用智尊笔工具—单击胸围宽点—输入数值 1—腰节线上靠近侧缝捕捉 1 cm 点，单击确定— 单击下摆起翘 6 cm 点—右击断开。
（7）胸兜。利用垂线工具—单击胸围线—利用定长点捕捉工具，输入数值 3—出现符号 * 后单击确定— 将鼠标箭头向上拖动—输入数值 3—按 Enter 键确定—利用矩形工具—单击第二个 3 点，将鼠标箭头向右下方拖动—输入数值（11,11.5）—按 Enter 键确定—单击垂线工具—单击兜下端线—捕捉中点，单击确定—将鼠标箭头向下拖动，输入数值 1.5—按 Enter 键确定—利用智尊笔工具—单击兜口下线左端点—单击 1.5 点—右击断开—单击右端点—右击断开。（图 5-36）
第三节 衬 衫 制 板
4.演示步骤
图5-37
（14）过肩分割线。利用平行线工具—单击肩线—将鼠标箭头向下拖动—输入数值 3—按 Enter 键确定—利用延长工具—拖动线交于领口弧线和袖窿弧线上，完成前片样板绘制。（图 5-37）
（15）利用平行线工具—单击上平线—将鼠标箭头向上拖动，输入数值 2（上平差）—按 Enter 键确定—利用角连接工具—单击后中心线—单击后片上平线。
（16）利用矩形工具—单击后片左上方点—将鼠标箭头向右下方拖动—输入数值（7.9,2.5）—按 Enter 键确定。
第三节 衬 衫 制 板
4.演示步骤
图5-38
（17）后领弧线。单击肩颈点—利用比率点捕捉工具—用鼠标箭头靠近领深中点，出现符号 * 后，单击确定—右击，鼠标箭头变成中空状态后双击调整后领弧线—单击确定。
（18）肩线。利用垂线工具—单击上平线—输入数值 22.5—利用定长点捕捉工具，出现符号 * 后，单击确定—将鼠标箭头向下拖动—输入数值 5.2—按 Enter 键确定—利用智尊笔工具—单击肩颈点—单击肩点—右击断开。（图 5-38）
第三节 衬 衫 制 板
4.演示步骤
图5-39
（19）后袖窿弧线。利用智尊笔工具—按住 Shift 键，拖动鼠标箭头，交到背宽线上—利用智尊笔工具—单击肩点—利用比率点捕捉工具—输入数值 2/3—待捕捉出现符号 * 后单击确定—右击断开—执行“绘图”→“角平分线”命令—单击 1 线、2 线—拖动鼠标，输入数值 3—按 Enter 键确定—利用智尊笔工具—单击 2/3 点—单击后胸围宽点—右击断开。
（20）下摆弧线。利用镜像工具—利用复制模式工具—单击前下摆弧线—右击结束—单击 A 点—单击B 点。（图 5-39）
A
B
第三节 衬 衫 制 板
4.演示步骤
图5-40
（21）后侧缝。利用镜像工具—单击前侧缝线—右击结束—单击 C 点—单击 A 点—关闭复制模式工具。（图 5-40）
C
A
B
第三节 衬 衫 制 板
4.演示步骤
（22）育克分割。利用垂线工具—单击后中心线—利用定长点捕捉工具，输入数值 7—出现符号 * 后，单击确定—将鼠标箭头拖动交于袖窿弧线上。
（23）利用智尊笔工具—利用定长点捕捉工具，输入数值 0.5—单击确定—利用比率点捕捉工具捕捉育克分割线上 1/3 点—出现符号 * 后单击确定—右击断开—右击，鼠标箭头变中空状态后双击调整线—单击确定。
（24）断开所需要的线。利用断开工具—单击要断开的线—单击断开的点。
修正所需要的线。利用拼合修正工具—单击 1 线—单击 2 线—右击结束—单击确定。
第三节 衬 衫 制 板
4.演示步骤
图5-42
（26）袖子。执行“绘图”→“一片袖”命令—依次单击前袖窿弧—右击结束—依次单击后袖窿弧—右击结束（图 5-41）—在绘图区任意处单击—打开“一片袖”对话框（图 5-42）, 输入一片袖参考值，袖山高为15（可自定义编辑袖山高、吃量等），单击“确定”按钮—完成图形绘制（图 5-43）。
图5-42
图5-43
图5-41
第三节 衬 衫 制 板
4.演示步骤
（27）利用平行线工具—单击袖山深线—向上拖动到袖山顶点，单击确定—单击上平线—向下拖动，输入数值 54( 袖长 -6)—按 Enter 键确定—利用延长工具—单击袖中线交于下平线上—利用智尊笔工具—单击后袖宽点—输入袖口数值 15—待捕捉出现符号 * 后单击确定—右击断开—单击前袖宽点—输入数值 13—待捕捉出现符号 * 后单击确定—右击断开。
（28）袖开衩。利用垂线工具—单击袖下平线—输入数值 6—待下平线靠近后袖口端点出现符号 * 后，单击确定—向上拖动—输入数值 12—按 Enter 键确定。
第三节 衬 衫 制 板
4.演示步骤
图5-44
（29）褶 1。利用垂线工具—单击下平线—单击袖开衩，输入数值 3—待捕捉点出现符号 * 后单击确定—用鼠标箭头拖动一定长度，单击确定—单击下平线—输入褶宽数值 2—待捕捉点出现符号 * 后单击确定—向上拖动一定长度，单击确定。褶 2 做法与褶 1 相同。（图 5-44）
第三节 衬 衫 制 板
4.演示步骤
图5-45
（30）袖头。利用矩形工具—在绘图区任意处单击—拖动鼠标箭头，输入数值（25,6）—按 Enter 键确定—利用加圆角工具—单击 1 线、2 线—将鼠标箭头向内拖动，输入数值 1—按 Enter 键确定。（图 5-45）
第三节 衬 衫 制 板
4.演示步骤
图5-46
（31）领子。运用矩形工具、垂线工具、比率点捕捉工具、投影点捕捉工具、延长工具等进行绘制。
（图 5-46）
第三节 衬 衫 制 板
4.演示步骤
图5-48
（32）过肩。利用对齐工具—依次单击前片过肩（图 5-47 中的红线，右侧的倾斜矩形线）—右击结束—单击前肩颈点—单击对应的后肩颈点—单击前肩点—单击对应的后肩点。完成后的状态如图 5-48 所示。
图5-47
第三节 衬 衫 制 板
4.演示步骤
图5-50
（33）画前肩线。利用智尊笔工具—单击前肩颈点—单击前肩点—右击断开。
（34）利用测量工具—单击图 5-49 所示的红色线（平行线）—右击结束，打开对话框—单击“确定”按钮—再单击图 5-50 所示的红色线（平行线的下方线）—右击结束，打开对话框—单击“确定”按钮（两条线如果差值较大，需修正）。
图5-49
第三节 衬 衫 制 板
4.演示步骤
图5-51
（35）修正过肩。利用智尊笔工具—单击肩点—单击育克分割点D—右击，鼠标箭头变为中空状态后双击修正弧线—单击确定。过肩状态如图 5-51 所示。
D
C
第三节 衬 衫 制 板
4.演示步骤
图5-52
（36）样片取出。依次取出前片、后片、过肩、袖片、袖头、领座、领面和胸兜，将后片、育克、领座、领面对称样片展开再闭合。（图 5-52）
第三节 衬 衫 制 板
5.作业
运用所学的工具设计并绘制一款衬衫样板。衬衫样板的制图规格见表 5-7。
号 型 衣长(L) 胸围(B) 肩宽(S) 袖长(SL) 领围(N）
175/92A 76 108 45 61.5 43
表5-7 衬衫样板的制图规格
单位：cm
