服装CAD设计应用
第五章
智尊宝纺服装 CAD 制板
第五节 夹克衫制板

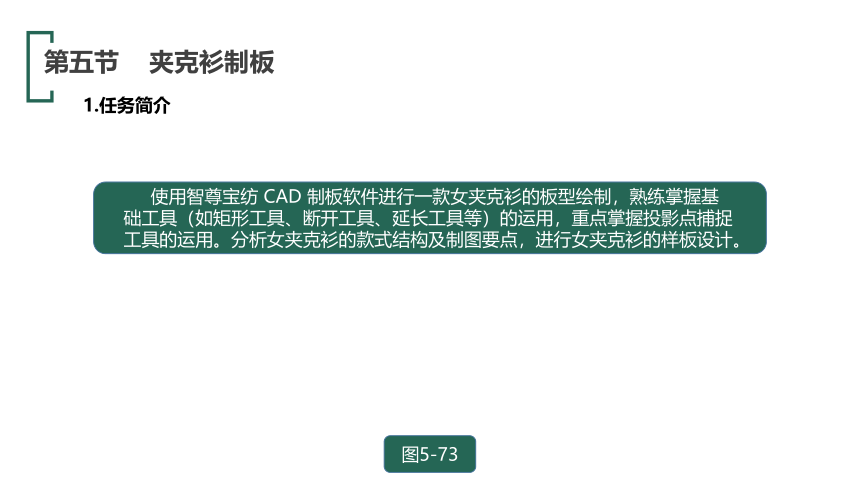

1.任务简介
使用智尊宝纺 CAD 制板软件进行一款女夹克衫的板型绘制，熟练掌握基础工具（如矩形工具、断开工具、延长工具等）的运用，重点掌握投影点捕捉工具的运用。分析女夹克衫的款式结构及制图要点，进行女夹克衫的样板设计。
图5-73
第五节 夹克衫制板
2.任务分析

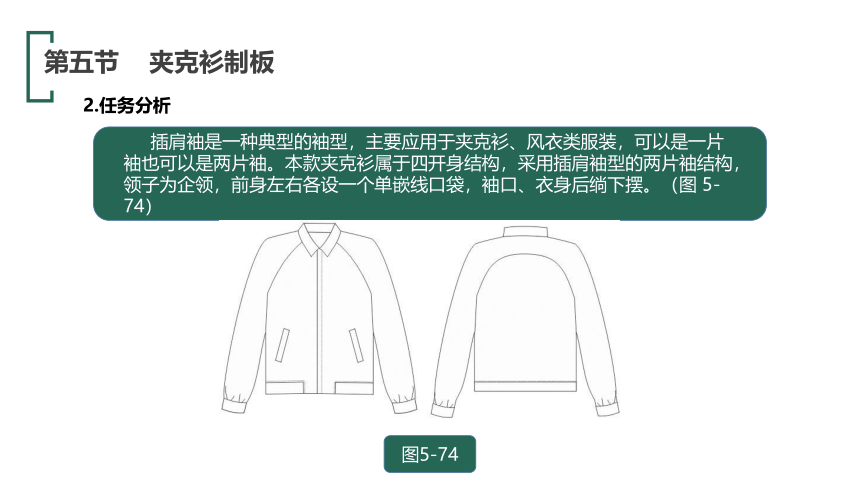

插肩袖是一种典型的袖型，主要应用于夹克衫、风衣类服装，可以是一片袖也可以是两片袖。本款夹克衫属于四开身结构，采用插肩袖型的两片袖结构，领子为企领，前身左右各设一个单嵌线口袋，袖口、衣身后绱下摆。（图 5-74）
图5-74
第五节 夹克衫制板

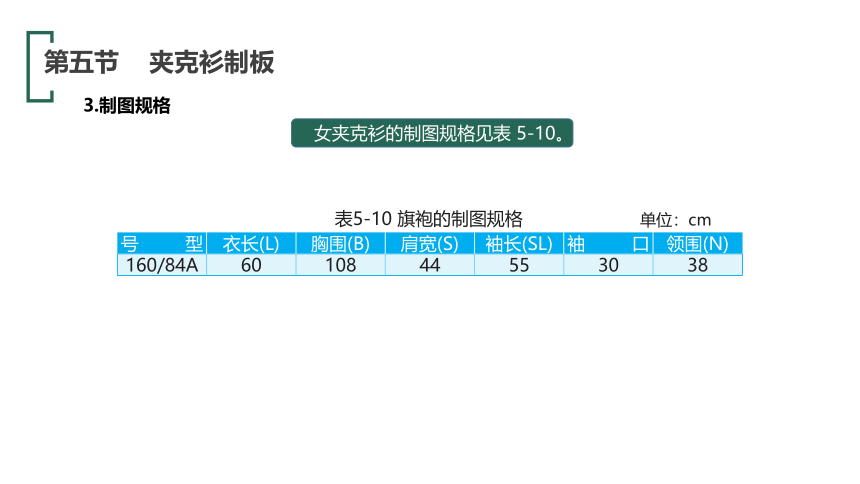

3.制图规格
女夹克衫的制图规格见表 5-10。
表5-10 旗袍的制图规格
单位：cm
号 型 衣长(L) 胸围(B) 肩宽(S) 袖长(SL) 袖 口 领围(N)
160/84A 60 108 44 55 30 38
第五节 夹克衫制板

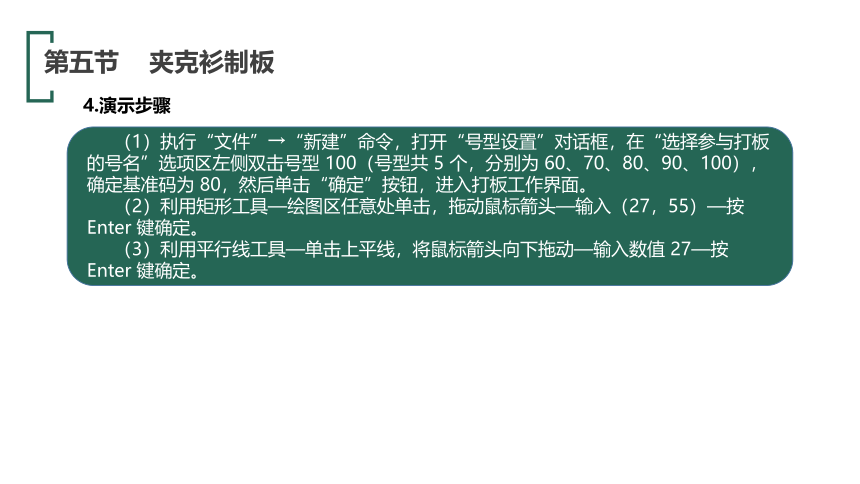

4.演示步骤
（1）执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区左侧双击号型 100（号型共 5 个，分别为 60、70、80、90、100），确定基准码为 80，然后单击“确定”按钮，进入打板工作界面。
（2）利用矩形工具—绘图区任意处单击，拖动鼠标箭头—输入（27，55）—按 Enter 键确定。
（3）利用平行线工具—单击上平线，将鼠标箭头向下拖动—输入数值 27—按 Enter 键确定。
第五节 夹克衫制板
4.演示步骤

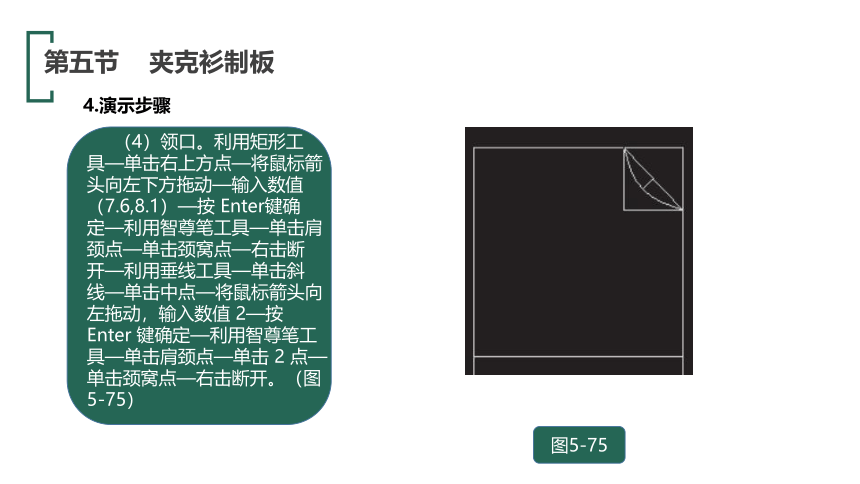

（4）领口。利用矩形工具—单击右上方点—将鼠标箭头向左下方拖动—输入数值（7.6,8.1）—按 Enter键确定—利用智尊笔工具—单击肩颈点—单击颈窝点—右击断开—利用垂线工具—单击斜线—单击中点—将鼠标箭头向左拖动，输入数值 2—按 Enter 键确定—利用智尊笔工具—单击肩颈点—单击 2 点—单击颈窝点—右击断开。（图 5-75）
图5-75
第五节 夹克衫制板
4.演示步骤
（5） 肩。利用垂线工具—单击上平线—利用定长点捕捉工具，输入数值 22（肩宽 /2）—待捕捉点出现符号 * 后单击确定—向下拖动鼠标箭头，输入数值 5—按 Enter 键确定—利用智尊笔工具—单击肩颈点—单击肩点—右击断开。
（6）胸宽线。利用垂线工具—利用定长点捕捉工具，输入数值 3—靠近A 点，待捕捉出现符号 * 后单击确定—向下拖动鼠标箭头交于胸围线上。（图 5-76）
图5-76
A
第五节 夹克衫制板
4.演示步骤
（7）利用智尊笔工具—单击肩点—按住 Shift 键向右拖动鼠标箭头交于胸宽线上—利用定长点捕捉工具，输入数值 4—在前领弧上靠近肩颈点，捕捉出现符号 * 后单击确定—利用比率点捕捉工具—输入数值 2/3—捕捉到点后单击确定（图 5-77）—右击断开—单击胸围宽点—右击断开—右击，鼠标箭头变为中空状态后，双击调整弧线—单击确定。（图 5-78）
（8）搭合。利用平行线工具—单击前中心线—向右拖动鼠标箭头，输入数值 2—按 Enter 键确定—利用角连接工具—单击领深线—单击止口线—单击下摆线—单击止口线。
图5-78
A
图5-77
第五节 夹克衫制板
4.演示步骤
（9）前片下摆。利用矩形工具—单击止口下方点—拖动鼠标箭头，输入数值（8,5）—按 Enter 键确定。
（10）袖外侧缝直线。利用延长工具—单击肩线—向左拖动线，输入数值 15—按 Enter 键确定—利用垂线工具—单击肩线—单击 15 点—输入数值 3—按 Enter 键确定—利用智尊笔工具—单击肩点—单击 3 点—右击断开（图 5-79）—利用延长工具—单击线 1—输入数值 50—按 Enter 键确定。
图5-79
线1
A
第五节 夹克衫制板
4.演示步骤
（11）袖口。利用垂线工具—单击线 1—单击袖口点—向下拖动，输入数值 14（袖口 /2-1）—按 Enter键确定。
（12）袖山深线。利用垂线工具—单击线 1—输入数值 12—靠近肩点待出现符号 * 后单击确定—向下拖动到所需长度，单击确定。
(13)利用测量工具—单击线 2, 打开“测量”对话框（图 5-80）—单击“确定”按钮。
图5-80
第五节 夹克衫制板
4.演示步骤
（14）袖山弧。利用智尊笔工具—单击B 点—利用投影点捕捉工具—输入数值 10.853—按 Enter 键确定—单击线 3—右击，鼠标箭头变成中空状态后，调整线 4，使袖山弧线长度等于袖窿弧线长。（图 5-81）
（15）袖内侧缝。利用智尊笔工具—单击袖口宽点—单击C 点—右击断开—右击，鼠标箭头变成中空状态后，双击调整袖内侧缝线—单击确定。
（16）外侧缝弧。利用智尊笔工具—单击袖山深点—单击肩颈点—右击断开—右击，鼠标箭头变成中空状态后，双击调整弧线—单击确定—利用断开工具—单击外侧缝直线—单击袖山深点。
图5-81
线1
A
B
线2
线4
C
线3
第五节 夹克衫制板
4.演示步骤
（17）口袋。利用延长工具—单击胸宽线—将鼠标箭头向下拖动交于下平线上—利用垂线工具—单击胸宽线—利用定长点捕捉工具，输入数值 6—待捕捉出现符号 * 后单击确定—向右拖动鼠标箭头，输入数值 4—按Enter 键确定—利用平行线工具—单击胸宽线—将鼠标箭头向右拖动，输入数值 6.5—按 Enter 键确定—利用智尊笔工具—单击E 点—利用投影点捕捉工具—输入数值 15—按 Enter 键确定—单击 6.5 线，交于F 点—利用垂线工具—单击 15 线—单击E 点—输入数值 2.5—按 Enter 键确定—单击 15 线—单击F 点—输入数值 2.5— 按 Enter 键确定—利用智尊笔工具连接E 点和F 点。（图 5-82）
图5-82
第五节 夹克衫制板
4.演示步骤
（18）前片下摆。利用矩形工具—在绘图区内任意处单击—拖动鼠标箭头，输入数值（18,5）—按 Enter键确定。
（19）后片制板方法与前片基本相同（此处略）。（图 5-83）
（20）后片下摆。利用矩形工具—在绘图区内任意处单击—拖动鼠标箭头，输入数值（27,5）—按 Enter键确定。
（21）袖头。利用矩形工具—在绘图区内任意处单击—拖动鼠标箭头，输入数值（30,5）—按 Enter键确定。
图5-83
S/5
N/5
O
B/4
第五节 夹克衫制板
4.演示步骤
（22）领子。利用测量工具—单击前领弧—单击后领弧—利用矩形工具—输入数值（前领弧，后领弧）
（-0.5,9）—按 Enter 键确定—利用平行线工具—单击下平线—将鼠标箭头向上拖动，输入数值 2—按 Enter键确定—利用平行线工具—利用比率点捕捉工具—输入数值 1/4—待捕捉出现符号 * 后单击确定（依次作辅助线）—利用智尊笔工具绘制领口弧线—利用平行线工具—单击前中心线—输入数值 2—利用投影线捕捉工具— 输入数值 7—按 Enter 键确定—单击 2 线—利用智尊笔工具绘制外领口弧线。（图 5-84）
图5-84
第五节 夹克衫制板
4.演示步骤
（23）样片取出。依次取出前片、前袖、前下摆、后片、后袖、后下摆、袖头、领子。（图 5-85）
图5-85
第五节 夹克衫制板
5. 作业
运用本节所学的 CAD 制板工具设计一款夹克衫的工艺样板。夹克衫的参考规格见表 5-11。
表5-11 旗袍的制图规格
单位：cm
号 型 衣长(L) 胸围(B) 肩宽(S) 领围(N) 袖长(SF) 袖口(CF)
165/88A 62 112 45 39 57 30
