服装CAD设计应用
第五章
智尊宝纺服装 CAD 制板
第七节 男西服制板

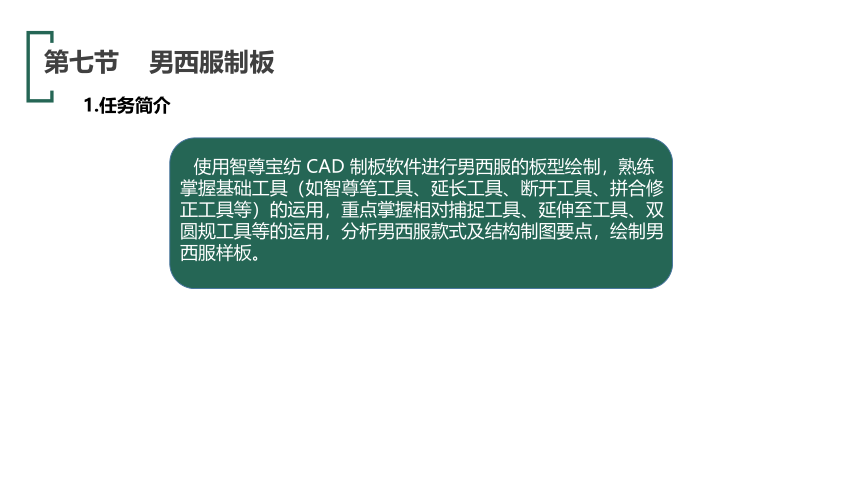

1.任务简介
使用智尊宝纺 CAD 制板软件进行男西服的板型绘制，熟练掌握基础工具（如智尊笔工具、延长工具、断开工具、拼合修正工具等）的运用，重点掌握相对捕捉工具、延伸至工具、双圆规工具等的运用，分析男西服款式及结构制图要点，绘制男西服样板。
第七节 男西服制板
2.任务分析

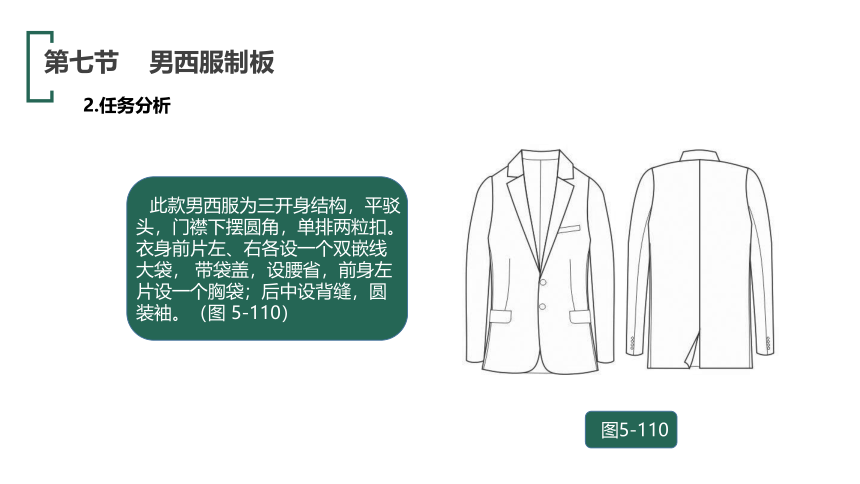

此款男西服为三开身结构，平驳头，门襟下摆圆角，单排两粒扣。衣身前片左、右各设一个双嵌线大袋， 带袋盖，设腰省，前身左片设一个胸袋；后中设背缝，圆装袖。（图 5-110）
图5-110
第七节 男西服制板

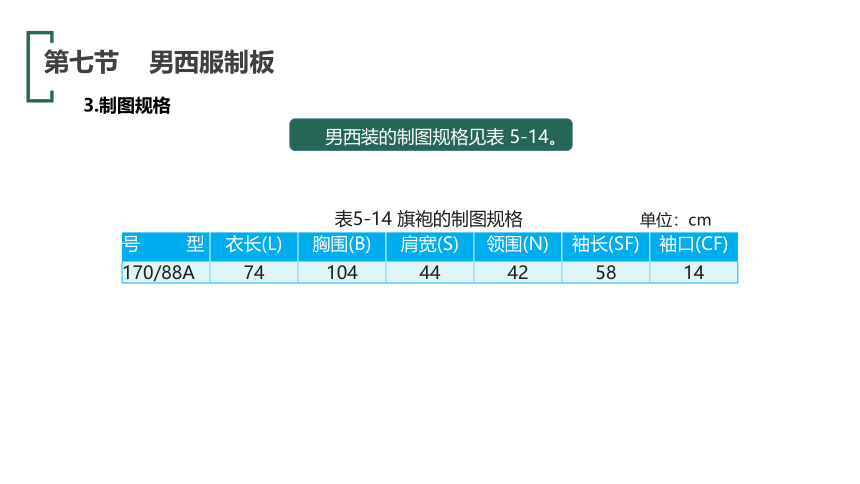

3.制图规格
男西装的制图规格见表 5-14。
表5-14 旗袍的制图规格
单位：cm
号 型 衣长(L) 胸围(B) 肩宽(S) 领围(N) 袖长(SF) 袖口(CF)
170/88A 74 104 44 42 58 14
第七节 男西服制板

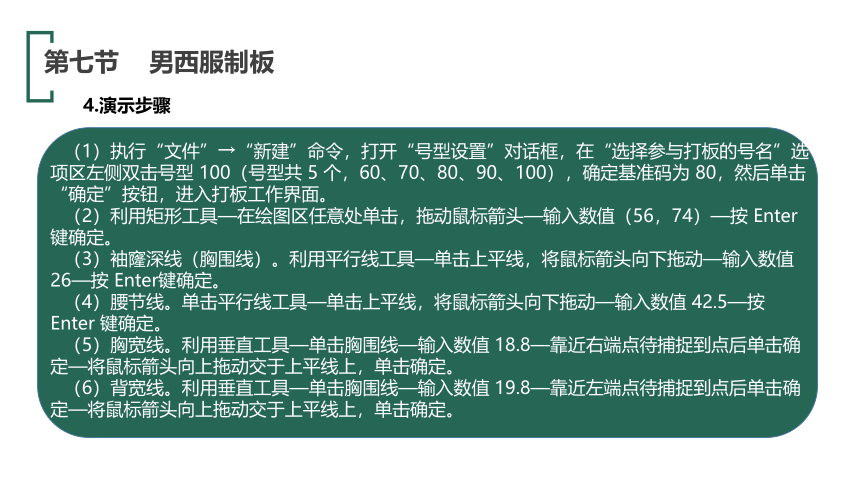

4.演示步骤
（1）执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区左侧双击号型 100（号型共 5 个，60、70、80、90、100），确定基准码为 80，然后单击“确定”按钮，进入打板工作界面。
（2）利用矩形工具—在绘图区任意处单击，拖动鼠标箭头—输入数值（56，74）—按 Enter 键确定。
（3）袖窿深线（胸围线）。利用平行线工具—单击上平线，将鼠标箭头向下拖动—输入数值 26—按 Enter键确定。
（4）腰节线。单击平行线工具—单击上平线，将鼠标箭头向下拖动—输入数值 42.5—按 Enter 键确定。
（5）胸宽线。利用垂直工具—单击胸围线—输入数值 18.8—靠近右端点待捕捉到点后单击确定—将鼠标箭头向上拖动交于上平线上，单击确定。
（6）背宽线。利用垂直工具—单击胸围线—输入数值 19.8—靠近左端点待捕捉到点后单击确定—将鼠标箭头向上拖动交于上平线上，单击确定。
第七节 男西服制板
4.演示步骤

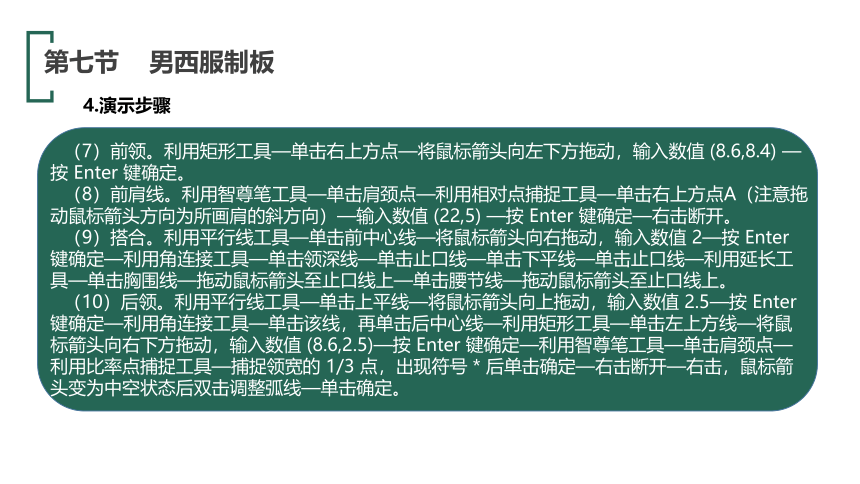

（7）前领。利用矩形工具—单击右上方点—将鼠标箭头向左下方拖动，输入数值 (8.6,8.4) —按 Enter 键确定。
（8）前肩线。利用智尊笔工具—单击肩颈点—利用相对点捕捉工具—单击右上方点A（注意拖动鼠标箭头方向为所画肩的斜方向）—输入数值 (22,5) —按 Enter 键确定—右击断开。
（9）搭合。利用平行线工具—单击前中心线—将鼠标箭头向右拖动，输入数值 2—按 Enter 键确定—利用角连接工具—单击领深线—单击止口线—单击下平线—单击止口线—利用延长工具—单击胸围线—拖动鼠标箭头至止口线上—单击腰节线—拖动鼠标箭头至止口线上。
（10）后领。利用平行线工具—单击上平线—将鼠标箭头向上拖动，输入数值 2.5—按 Enter 键确定—利用角连接工具—单击该线，再单击后中心线—利用矩形工具—单击左上方线—将鼠标箭头向右下方拖动，输入数值 (8.6,2.5)—按 Enter 键确定—利用智尊笔工具—单击肩颈点—利用比率点捕捉工具—捕捉领宽的 1/3 点，出现符号 * 后单击确定—右击断开—右击，鼠标箭头变为中空状态后双击调整弧线—单击确定。
第七节 男西服制板
4.演示步骤

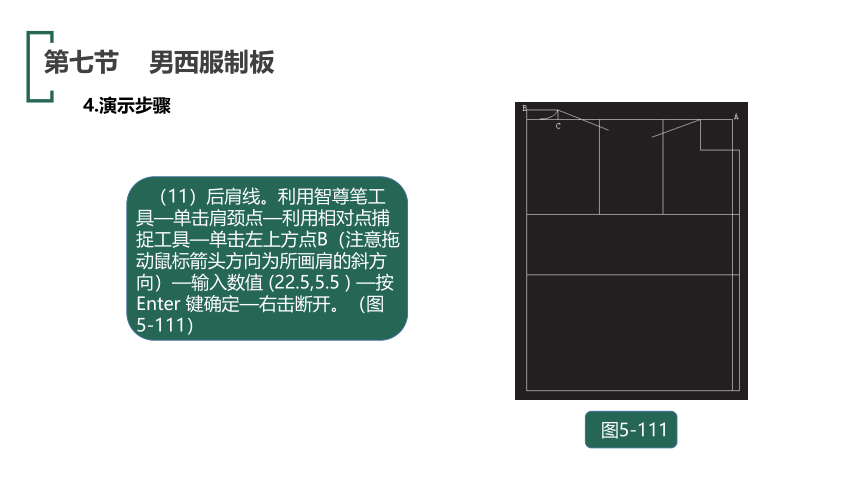

（11）后肩线。利用智尊笔工具—单击肩颈点—利用相对点捕捉工具—单击左上方点B（注意拖动鼠标箭头方向为所画肩的斜方向）—输入数值 (22.5,5.5 ) —按 Enter 键确定—右击断开。（图 5-111）
图5-111
第七节 男西服制板
4.演示步骤

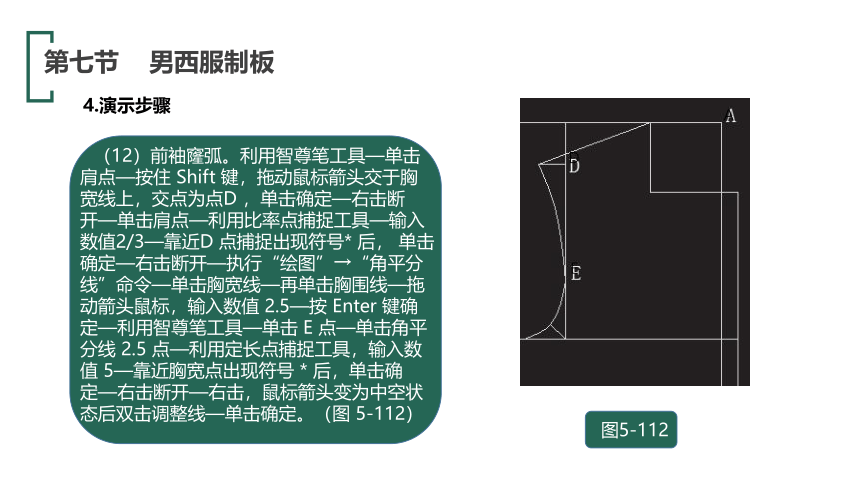

（12）前袖窿弧。利用智尊笔工具—单击肩点—按住 Shift 键，拖动鼠标箭头交于胸宽线上，交点为点D ，单击确定—右击断开—单击肩点—利用比率点捕捉工具—输入数值2/3—靠近D 点捕捉出现符号* 后， 单击确定—右击断开—执行“绘图”→“角平分线”命令—单击胸宽线—再单击胸围线—拖动箭头鼠标，输入数值 2.5—按 Enter 键确定—利用智尊笔工具—单击 E 点—单击角平分线 2.5 点—利用定长点捕捉工具，输入数值 5—靠近胸宽点出现符号 * 后，单击确定—右击断开—右击，鼠标箭头变为中空状态后双击调整线—单击确定。（图 5-112）
图5-112
A
D
E
第七节 男西服制板
4.演示步骤
（13）胸兜。利用垂线工具—单击胸围线—利用定长点捕捉工具，输入数值—靠近胸宽点捕捉出现符号 * 后，单击确定—将鼠标箭头向上拖动，输入数值 1.5—按 Enter 键确定—单击 1.5 点—利用投影点捕捉工具—输入数值 11—按 Enter 键确定—单击胸围线—右击断开—利用延长工具—单击线 1 向上拖动—输入数值 2.3—按 Enter 键确定—利用垂线工具—单击胸围线—单击G 点—将鼠标箭头向上拖动，输入数值 2.3—按 Enter 键确定—利用智尊笔工具—单击H 点—再单击I 点—右击断开。（图 5-113）
图5-113
H
I
F
G
第七节 男西服制板
4.演示步骤
（14）利用平行线工具—单击腰节线—将鼠标箭头向下拖动，输入数值 8—按 Enter 键确定—利用智尊笔工具—单击FG 中点—按住 Shift 键，拖动鼠标箭头，交到 8 cm 线上（该线为省中线）—利用智尊笔工具—输入数值 5—在省中线上靠近胸围线位置捕捉出现符号 * 后，单击确定—输入数值 0.6—在腰节线上捕捉，单击确定—右击断开—输入数值 0.6—在 8 cm 线上捕捉，单击确定—右击断开（另一省边与其相同，此处略）。
（图 5-114）
图5-114
第七节 男西服制板
4.演示步骤
（15）兜位。利用平行线工具—单击线 1—将鼠标箭头向上拖动，输入数值 1—按 Enter 键确定（该线为线 2）—利用智尊笔工具—利用定长点捕捉工具，输入数值 1.5—待捕捉到点后，单击确定—利用投影点捕捉工具—输入数值 15—按 Enter 键确定—单击线 2—利用垂线工具—单击线 2—单击兜左端点—输入数值 5.5—按 Enter 键确定—单击线 1—单击兜右端点—输入数值 5.5—按 Enter 键确定—利用智尊笔工具—单击 K 点—单击 J 点—右击断开—利用加圆角工具—单击兜左边线—单击下边线—将鼠标箭头向内拖动—输入数值 1—按 Enter 键确定—单击兜右边线—单击下边线—将鼠标箭头向内拖动—输入数值 1—按 Enter 键确定。（图 5-115）
图5-115
线 2
线1
J
K
第七节 男西服制板
4.演示步骤
（16）利用修剪工具—框选所有修剪区域—右击—修剪多余的辅助线—右击结束。
（17）前片侧缝。利用智尊笔工具—前片分割 5 cm 点—兜盖向前 2 cm 点—右击断开—按住 Shift 键，交于下平线上，单击确定—右击断开—利用智尊笔工具—单击 5 cm 点—输入数值 0.5—在腰节线上捕捉出现符号 * 后单击确定—再输入数值 1.2—在袋口线上捕捉出现符号 * 后，单击确定—右击断开—右击，鼠标箭头变中空状态后调整弧线。
第七节 男西服制板
4.演示步骤
（18）利用点移动工具—单击下平线与前中心线的交点—将鼠标箭头向下拖动，输入数值 2—按 Enter 键确定（图 5-116）—利用智尊笔工具—单击腰节线与止口线交点—输入数值 4—待捕捉到点后单击确定—右击断开（图 5-117）—利用加圆角工具绘制圆摆。
图5-117
J
K
J
K
图5-116
第七节 男西服制板
4.演示步骤
（19）后袖窿弧。利用智尊笔工具—单击肩点—按住 Shift 键，拖动鼠标箭头交于背宽线上，单击确定—右击断开—单击肩点—利用比率点捕捉工具—输入数值 1/2—待捕捉出现符号 * 后，单击确定—右击断开—执行 “绘图”→“角平分线”命令—单击背宽线—再单击胸围线—拖动鼠标箭头，输入数值 3—按 Enter 键确定—利用智尊笔工具—单击1/2 点—单击角平分线端点—利用定长点捕捉工具，输入数值1—单击确定—右击断开— 右击，鼠标箭头变中空状态后双击调整线—单击确定。（图 5-118）
图5-118
第七节 男西服制板
4.演示步骤
（20）利用垂线工具—单击背宽线—利用比率点捕捉工具—输入数值 3/4—靠近L 点捕捉出现符号 * 后，单击确定—拖动鼠标箭头交于袖窿弧上，单击确定。
（21）利用延长工具—单击背宽线—拖动鼠标箭头交于下平线上，单击确定。
（22）利用断开工具—断开所需的线—断开所需要的点。
（23）利用平行线工具—单击后片下平线—输入数值 2—将鼠标箭头向上拖动，输入数值 2—按 Enter 键确定。
（24）后中线。利用智尊笔工具—利用比率点捕捉工具，输入数值 1/3—捕捉点后单击确定—利用定长点捕捉工具—输入数值 1—在腰节线上捕捉出现符号 * 后，单击确定—右击断开—输入数值 2—在下摆线上捕捉出现符号 * 后，单击确定—右击断开—右击，鼠标箭头变中空状态后调整背中线。
第七节 男西服制板
4.演示步骤
（25）利用智尊笔工具—单击M 点—输入数值 2—在腰节线上捕捉出现符号 * 后，单击确定—右击断开— 再单击N 点—右击断开—右击，鼠标箭头变中空状态后调整后侧缝线。（图 5-119）
（26）利用智尊笔工具—单击 M 点—输入数值 1.5—在腰节线上捕捉出现符号 * 后，单击确定—右击断开—再单击N 点—右击断开—右击，鼠标箭头变中空状态后，调整马面后侧缝线。
图5-119
S/2+0.5
N/5+0.2
L
M
B/5-2+1
N
第七节 男西服制板
4.演示步骤
（27）利用智尊笔工具—单击 1 cm 点—输入数值 1.5—在腰节线上捕捉出现符号 * 后，单击确定—右击断开—输入数值 0.8—在前侧缝直线上捕捉出现符号 * 后，单击确定—右击断开—右击，鼠标箭头变中空状态后调整马面前侧缝线。（图 5-120）
（28）领子、驳头、袖子绘制方法略（详见女西服制板）。
图5-120
N/5+0.2
B/5-2+1
第七节 男西服制板
4.演示步骤
（28）领子、驳头、袖子绘制方法略（详见女西服制板）。
（29）样片取出。依次取出前片、后片、马面、大袖、小袖、领面的样片。（图 5-121）
图5-121
第七节 男西服制板
5. 作业
运用本节所学的工具进行一款男西装的工艺样式设计。男西装的规格可自选。
