服装CAD设计应用
第五章
智尊宝纺服装 CAD 制板
第六节 女西服制板

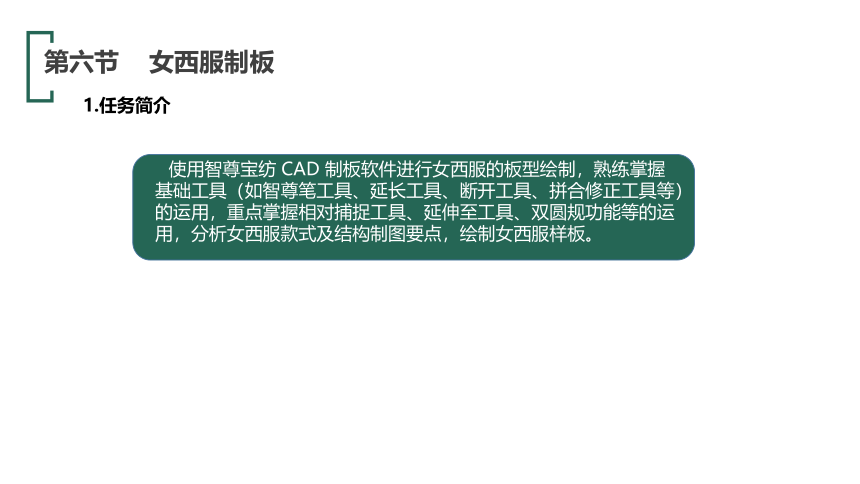

1.任务简介
使用智尊宝纺 CAD 制板软件进行女西服的板型绘制，熟练掌握基础工具（如智尊笔工具、延长工具、断开工具、拼合修正工具等）的运用，重点掌握相对捕捉工具、延伸至工具、双圆规功能等的运用，分析女西服款式及结构制图要点，绘制女西服样板。
第六节 女西服制板
2.任务分析

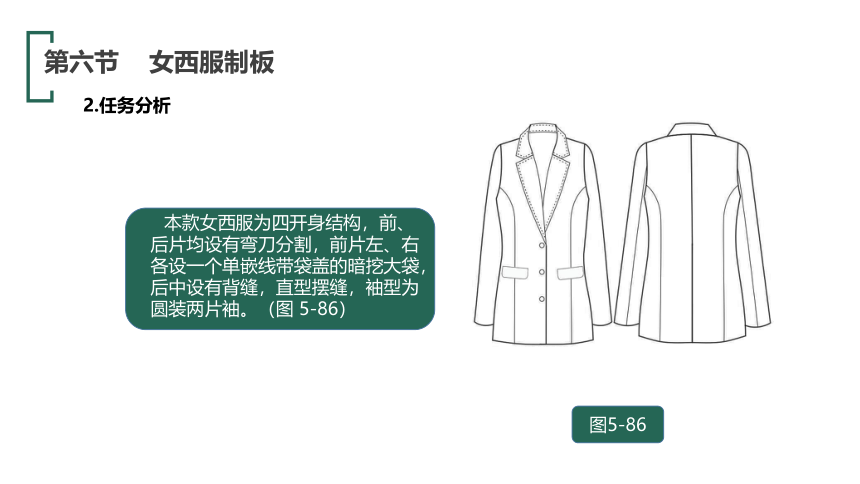

本款女西服为四开身结构，前、后片均设有弯刀分割，前片左、右各设一个单嵌线带袋盖的暗挖大袋，后中设有背缝，直型摆缝，袖型为圆装两片袖。（图 5-86）
图5-86
第六节 女西服制板
3.制图规格

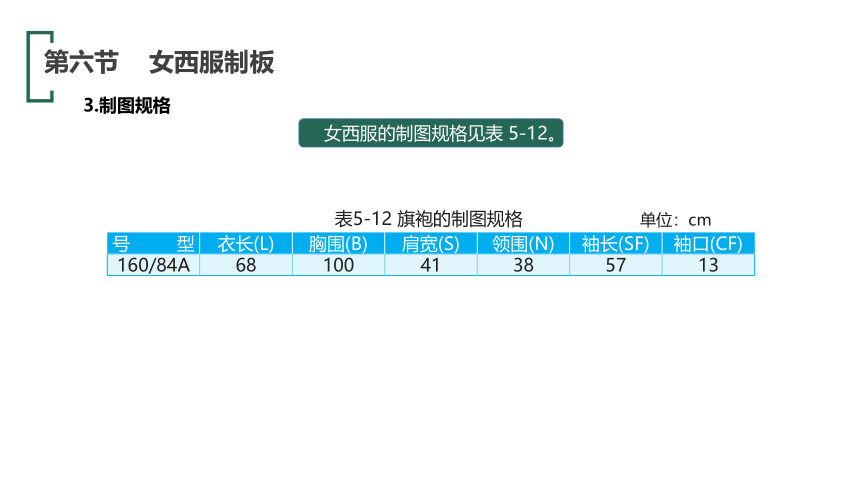

女西服的制图规格见表 5-12。
表5-12 旗袍的制图规格
单位：cm
号 型 衣长(L) 胸围(B) 肩宽(S) 领围(N) 袖长(SF) 袖口(CF)
160/84A 68 100 41 38 57 13
第六节 女西服制板
4.演示步骤

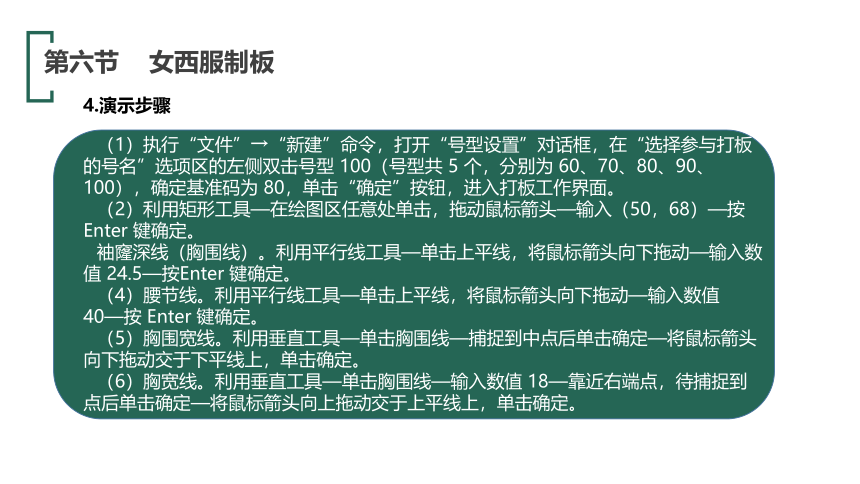

（1）执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区的左侧双击号型 100（号型共 5 个，分别为 60、70、80、90、100），确定基准码为 80，单击“确定”按钮，进入打板工作界面。
（2）利用矩形工具—在绘图区任意处单击，拖动鼠标箭头—输入（50，68）—按 Enter 键确定。
袖窿深线（胸围线）。利用平行线工具—单击上平线，将鼠标箭头向下拖动—输入数值 24.5—按Enter 键确定。
（4）腰节线。利用平行线工具—单击上平线，将鼠标箭头向下拖动—输入数值 40—按 Enter 键确定。
（5）胸围宽线。利用垂直工具—单击胸围线—捕捉到中点后单击确定—将鼠标箭头向下拖动交于下平线上，单击确定。
（6）胸宽线。利用垂直工具—单击胸围线—输入数值 18—靠近右端点，待捕捉到点后单击确定—将鼠标箭头向上拖动交于上平线上，单击确定。
第六节 女西服制板
4.演示步骤

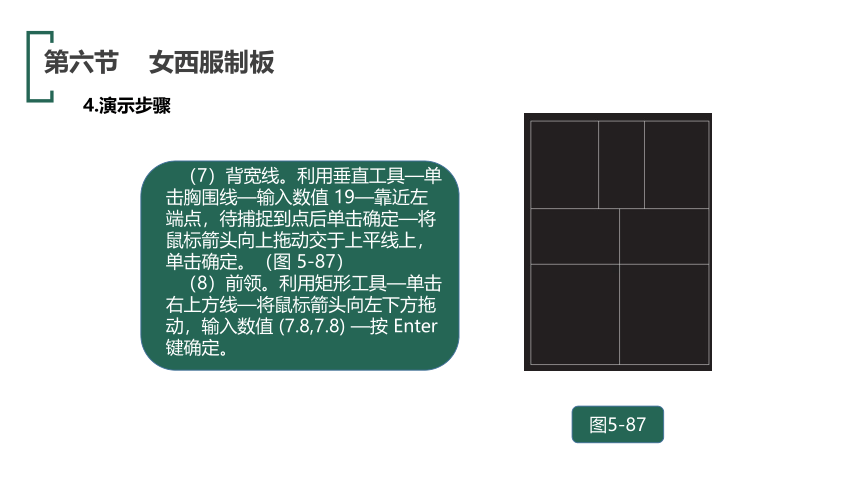

（7）背宽线。利用垂直工具—单击胸围线—输入数值 19—靠近左端点，待捕捉到点后单击确定—将鼠标箭头向上拖动交于上平线上，单击确定。（图 5-87）
（8）前领。利用矩形工具—单击右上方线—将鼠标箭头向左下方拖动，输入数值 (7.8,7.8) —按 Enter 键确定。
图5-87
第六节 女西服制板
4.演示步骤

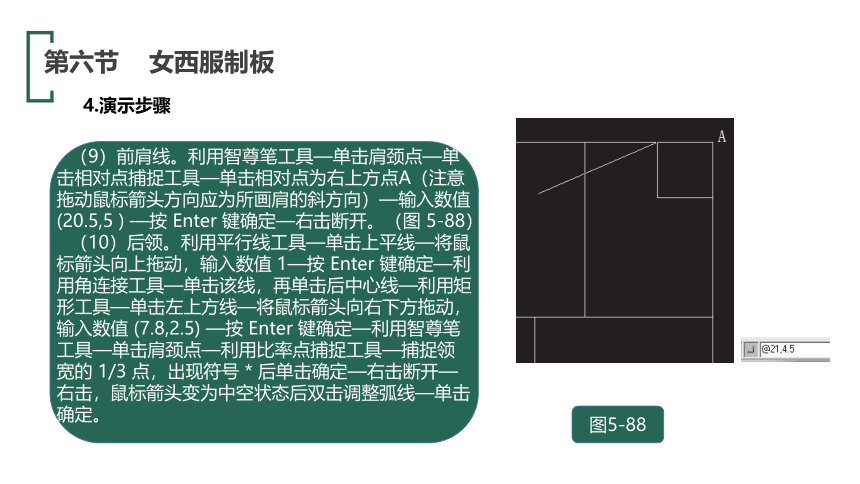

（9）前肩线。利用智尊笔工具—单击肩颈点—单击相对点捕捉工具—单击相对点为右上方点A（注意拖动鼠标箭头方向应为所画肩的斜方向）—输入数值 (20.5,5 ) —按 Enter 键确定—右击断开。（图 5-88）
（10）后领。利用平行线工具—单击上平线—将鼠标箭头向上拖动，输入数值 1—按 Enter 键确定—利用角连接工具—单击该线，再单击后中心线—利用矩形工具—单击左上方线—将鼠标箭头向右下方拖动，输入数值 (7.8,2.5) —按 Enter 键确定—利用智尊笔工具—单击肩颈点—利用比率点捕捉工具—捕捉领宽的 1/3 点，出现符号 * 后单击确定—右击断开—右击，鼠标箭头变为中空状态后双击调整弧线—单击确定。
图5-88
第六节 女西服制板
4.演示步骤

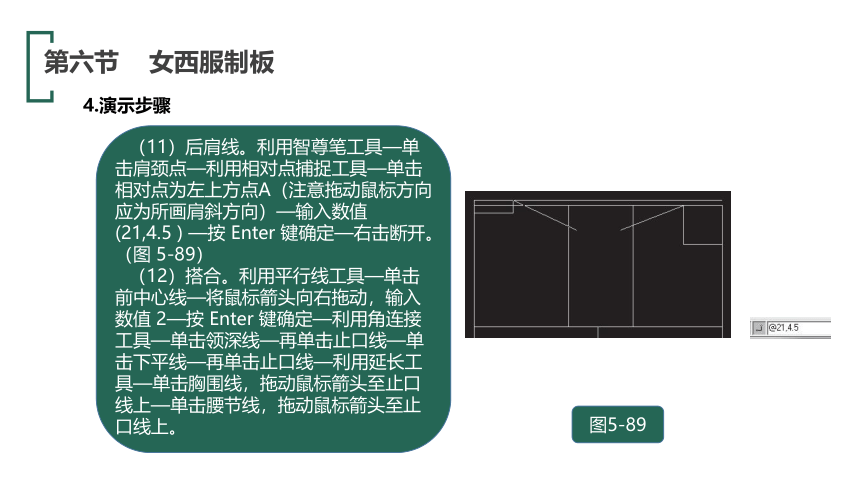

（11）后肩线。利用智尊笔工具—单击肩颈点—利用相对点捕捉工具—单击相对点为左上方点A（注意拖动鼠标方向应为所画肩斜方向）—输入数值 (21,4.5 ) —按 Enter 键确定—右击断开。（图 5-89）
（12）搭合。利用平行线工具—单击前中心线—将鼠标箭头向右拖动，输入数值 2—按 Enter 键确定—利用角连接工具—单击领深线—再单击止口线—单击下平线—再单击止口线—利用延长工具—单击胸围线，拖动鼠标箭头至止口线上—单击腰节线，拖动鼠标箭头至止口线上。
图5-89
第六节 女西服制板
4.演示步骤

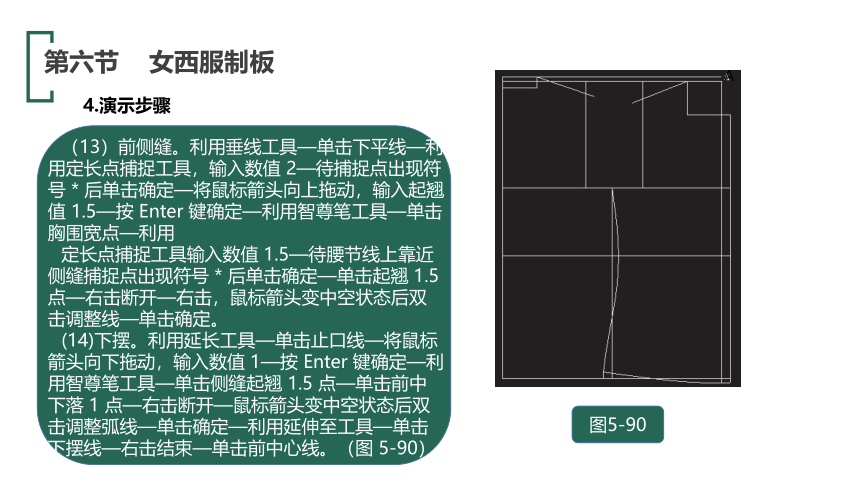

（13）前侧缝。利用垂线工具—单击下平线—利用定长点捕捉工具，输入数值 2—待捕捉点出现符号 * 后单击确定—将鼠标箭头向上拖动，输入起翘值 1.5—按 Enter 键确定—利用智尊笔工具—单击胸围宽点—利用
定长点捕捉工具输入数值 1.5—待腰节线上靠近侧缝捕捉点出现符号 * 后单击确定—单击起翘 1.5 点—右击断开—右击，鼠标箭头变中空状态后双击调整线—单击确定。
(14)下摆。利用延长工具—单击止口线—将鼠标箭头向下拖动，输入数值 1—按 Enter 键确定—利用智尊笔工具—单击侧缝起翘 1.5 点—单击前中下落 1 点—右击断开—鼠标箭头变中空状态后双击调整弧线—单击确定—利用延伸至工具—单击下摆线—右击结束—单击前中心线。（图 5-90）
图5-90
A
第六节 女西服制板
4.演示步骤

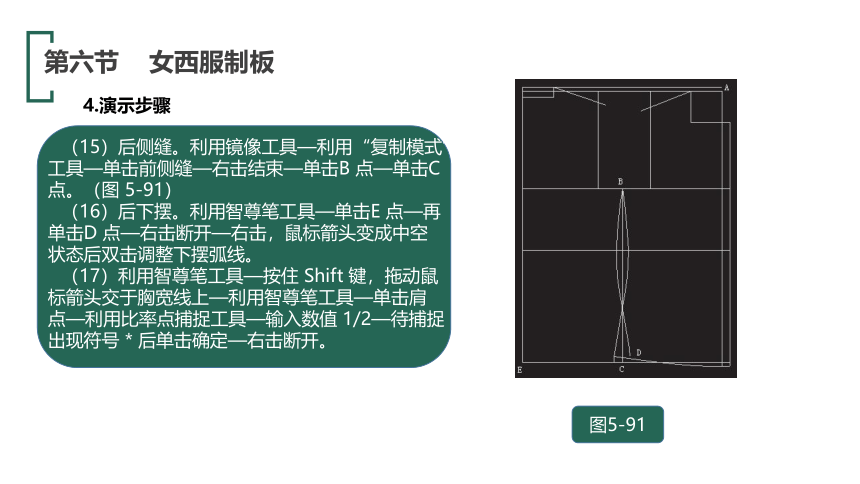

（15）后侧缝。利用镜像工具—利用“复制模式”工具—单击前侧缝—右击结束—单击B 点—单击C 点。（图 5-91）
（16）后下摆。利用智尊笔工具—单击E 点—再单击D 点—右击断开—右击，鼠标箭头变成中空状态后双击调整下摆弧线。
（17）利用智尊笔工具—按住 Shift 键，拖动鼠标箭头交于胸宽线上—利用智尊笔工具—单击肩点—利用比率点捕捉工具—输入数值 1/2—待捕捉出现符号 * 后单击确定—右击断开。
图5-91
第六节 女西服制板
4.演示步骤

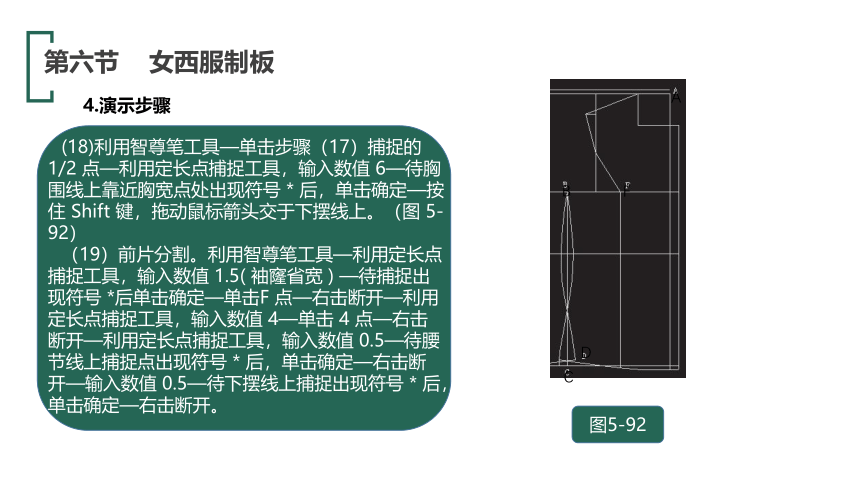

(18)利用智尊笔工具—单击步骤（17）捕捉的 1/2 点—利用定长点捕捉工具，输入数值 6—待胸围线上靠近胸宽点处出现符号 * 后，单击确定—按住 Shift 键，拖动鼠标箭头交于下摆线上。（图 5-92）
（19）前片分割。利用智尊笔工具—利用定长点捕捉工具，输入数值 1.5( 袖窿省宽 ) —待捕捉出现符号 *后单击确定—单击F 点—右击断开—利用定长点捕捉工具，输入数值 4—单击 4 点—右击断开—利用定长点捕捉工具，输入数值 0.5—待腰节线上捕捉点出现符号 * 后，单击确定—右击断开—输入数值 0.5—待下摆线上捕捉出现符号 * 后，单击确定—右击断开。
图5-92
A
B
F
D
C
第六节 女西服制板
4.演示步骤
(20)利用智尊笔工具—单击 4 点—利用定长点捕捉工具，输入数值 1.5—待腰节线上捕捉点出现符号 *后，单击确定—右击断开—输入数值 1—待下摆线上捕捉出现符号 * 后，单击确定—右击断开—右击，鼠标箭头变中空状态后双击调整弧线—单击确定。（图 5-93）
图5-93
A
线1
B
线2
F
4
1
0.5
线4
线3
D 0.5
1
C
第六节 女西服制板
4.演示步骤
（21）利用测量工具—单击线 1—打开数值对话框（图 5-94），单击“确定”按钮—利用延长工具—单击线 2—拖动鼠标，输入数值 L11.884—按 Enter 键确定。
图5-94
线 1
线2
F
第六节 女西服制板
4.演示步骤
（22）利用智尊笔工具—单击B 点—单击G 点—右击断开—执行“绘图”→“角平分线”命令—单击胸宽线—单击胸围线—拖动鼠标箭头交于BG 线上—利用智尊笔工具—单击G 点—单击角分线中点—单击B 点— 右击断开。（图 5-95）
图5-95
第六节 女西服制板
4.演示步骤
（23）利用测量工具—单击线 3—利用延长工具—单击线 4—输入数值 39.943—按 Enter 键确定—利用智尊笔工具—单击延长后的点—单击侧缝起翘 1.5 点—右击断开—右击，鼠标箭头变为中空状态后调整弧线—单击确定。（图 5-96、图 5-97）
图5-97
4
1
0.5
线4
线3
D 0.5
1
4
1
0.5
线4
线 3
D 0.5
1
C
图5-96
第六节 女西服制板
4.演示步骤
（24）后袖窿弧。利用智尊笔工具—单击肩点—按住 Shift 键，拖动鼠标箭头交于背宽线上 H 点，单击确定—右击断开—单击肩点—利用比率点捕捉工具—输入数值 1/2—靠近H 点捕捉出现符号 * 后，单击确定为点I —右击断开—再单击胸围宽点—右击断开—执行“绘图”→“角平分线”命令—单击背宽线—再单击胸围线—将鼠标箭头拖动交于IB 线上—利用智尊笔工具—单击I 点—单击角分线中点—单击B 点—右击断开—右击， 鼠标箭头变为中空状态后双击调整线—单击确定。（图 5-98）
图5-98
H
I
B
第六节 女西服制板
4.演示步骤
（25）后领弧。利用智尊笔工具—单击肩颈点—利用比率点捕捉工具—捕捉后领深线 1/3 处，出现符号 *后单击确定—右击断开—鼠标箭头变为中空状态后双击调整领弧—单击确定。
第六节 女西服制板
4.演示步骤
（26）后片分割。利用智尊笔工具—单击I 点—利用定长点捕捉工具，输入数值 6.5—靠近胸宽点出现符号
后，单击确定—右击断开—按住 Shift 键，向下拖动鼠标箭头交于下摆处—利用定长点捕捉工具，输入数值 2—捕捉出现符号 * 后单击确定—利用定长点捕捉工具，输入数值 0.5—腰节线上捕捉出现符号 * 后，单击确定—右击断开—输入数值 0.5—下摆线上捕捉出现符号 * 后，单击确定—右击断开—利用智尊笔工具—单击 2 点—利用定长点捕捉工具，输入数值 1.5—腰节线上捕捉出现符号 * 后，单击确定—右击断开—输入数值 1—下摆线上捕捉出现符号 * 后，单击确定—右击断开—右击，鼠标箭头变空中为状态后，双击调整弧线—单击确定。（图 5-99）
图5-99
H
I
B
E
C
第六节 女西服制板
4.演示步骤
（27）串口线。利用智尊笔工具—利用比率点捕捉工具—捕捉领深 1/3 点，单击确定—单击领窝点—右击断开—利用延长工具—单击该线—将鼠标箭头拖动到所需的长度。
（28）驳折线。利用智尊笔工具—利用定长点捕捉工具，输入数值 2—在上平线上靠近肩点捕捉出现符号* 后，单击确定—输入数值 2—在前止口靠近腰节线处捕捉出现符号* 后，单击确定，右击断开。（图 5-100）
图5-100
第六节 女西服制板
4.演示步骤
（29）驳头。利用平行线工具—单击驳折线—将鼠标箭头向右拖动，输入数值 8—按 Enter 键确定—利用智尊笔工具—单击J 点—单击驳折止点—右击断开—右击，鼠标箭头变中空状态后，双击调整弧线—单击确定。（图 5-101）
图5-101
J
第六节 女西服制板
4.演示步骤
（30）利用修剪工具—框选要修剪的区域—右击—剪掉需要修剪的线条—右击结束。
（31）利用平行线工具—单击驳折线—将鼠标箭头拖动交于肩颈点上—利用延长工具—单击线 5，将鼠标箭头向上拖动至所需长度—利用测量工具—单击后领弧—在弹出的对话框中单击“确定”按钮（图 5-102）—利用垂线工具—单击线 5—利用定长点捕捉工具，输入数值 8.588—在线 5 上靠近肩颈点处捕捉出现符号* 后， 单击确定—输入数值 2.5( 领子松度) —按 Enter 键确定—利用智尊笔工具—单击肩颈点—单击 2.5 点—右击断开—单击线6—利用定长点捕捉工具，输入数值8.588—在该线上靠近肩颈点处捕捉出现符号* 后，单击确定— 输入数值 7（领座宽 + 领面宽）—按 Enter 键确定。（图 5-103）
图5-101
图5-101
线5
线6
第六节 女西服制板
4.演示步骤
（32）执行“绘图”→“双圆规”命令—单击 J 点—输入数值 4—捕捉到点后，单击确定，向上拖动鼠标箭头，输入数值（3.8,3.5）—单击确定。（图 5-104）
图5-104
第六节 女西服制板
4.演示步骤
（33）利用智尊笔工具—单击K 点—单击L 点—右击断开—单击M 点—单击N 点—右击断开—利用垂线工具—单击后领中心线—输入数值 3( 领座宽 ) —待在后领中心线上捕捉出现符号 * 后，单击确定—将鼠标箭头拖动到所需长度，单击确定—利用智尊笔工具—单击该垂线端点—单击O 点—右击，鼠标箭头变为中空状态后，双击调整弧线—单击确定（可用修剪工具将多余的线剪掉）。（图 5-105）
K
M
线6
0
L
N
J
线5
图5-105
第六节 女西服制板
4.演示步骤
（34）前片口袋。利用垂线工具—单击腰节线—利用定长点捕捉工具，输入数值 8—靠近前中心线处捕捉到点后，单击确定—将鼠标箭头向下拖动—输入数值 4.5—按 Enter 键确定—利用平行线工具—单击腰节线—输入数值 3.5—按 Enter 键确定—利用智尊笔工具—单击 4.5 点—利用投影点捕捉工具—输入数值 13—按 Enter 键确定—单击 3.5 线—右击断开—利用延长工具—单击 3.5 线—输入数值 4—按 Enter 键确定—利用延长工具—单击 4.5 线—输入数值 4—按 Enter 键确定—利用智尊笔工具连接此处两个延长点—利用加圆角工具修顺兜盖。（图 5-106）
图5-106
第六节 女西服制板
4.演示步骤
（35）利用智尊笔工具—在绘图区任意处单击—按住 Shift 键，将鼠标箭头拖动至所需长度 , 单击确定（上平线）—利用平行线工具—单击上平线—将鼠标箭头向下拖动，输入数值 15.5—按 Enter 键确定—单击上平线—输入数值 57—按 Enter 键确定—利用垂线工具—单击上平线—单击上平线上左端点—将鼠标箭头向下拖动交于下平线上—利用智尊笔工具—单击 A 点—利用投影点捕捉工具—输入数值 24—按Enter 键确定—单击袖山深线—右击断开—利用平行线工具—单击左边线—将鼠标箭头向右拖动，交于 B点上。（图 5-107）
图5-107
A
B
第六节 女西服制板
4.演示步骤
（36）运用平行线工具、智尊笔工具、垂线工具、矩形工具、投影点捕捉等完成袖子制图（步骤略）。（图 5-108）
图5-108
第六节 女西服制板
4.演示步骤
（37）依次取出前身片、前侧片、后身片、大袖、小袖、领子和兜盖样片。（图 5-109）
图5-109
第六节 女西服制板
5.作业
运用本节所学的工具进行一款女西服的工艺样板设计。女西服的参考规格见表 5-13。
表5-13 旗袍的制图规格
单位：cm
号 型 衣长(L) 胸围(B) 肩宽(S) 领围(N) 袖长(SF) 袖口(CF)
165/88A 70 104 42 39 58.5 13.5
