服装CAD设计应用
第三章
服装款式设计
一、裙子
第一节 梭织服装款式设计
（一）任务简介

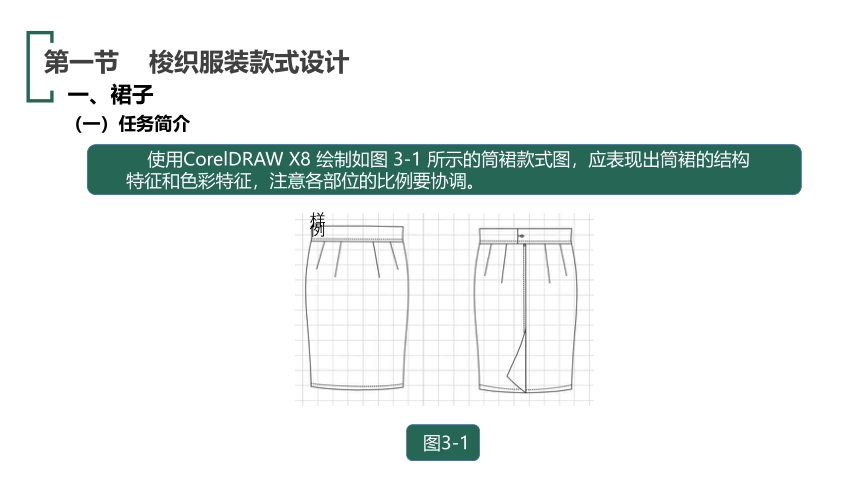

使用CorelDRAW X8 绘制如图 3-1 所示的筒裙款式图，应表现出筒裙的结构特征和色彩特征，注意各部位的比例要协调。
图3-1
样例
一、裙子
第一节 梭织服装款式设计

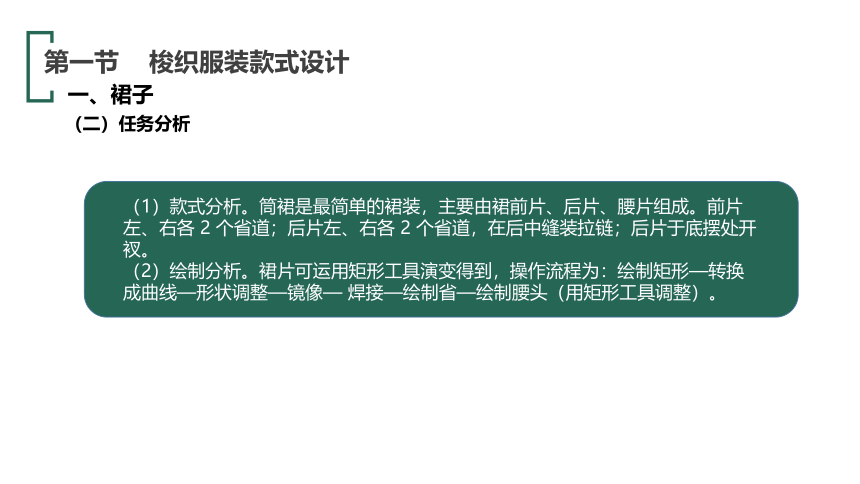

（二）任务分析
（1）款式分析。筒裙是最简单的裙装，主要由裙前片、后片、腰片组成。前片左、右各 2 个省道；后片左、右各 2 个省道，在后中缝装拉链；后片于底摆处开衩。
（2）绘制分析。裙片可运用矩形工具演变得到，操作流程为：绘制矩形—转换成曲线—形状调整—镜像— 焊接—绘制省—绘制腰头（用矩形工具调整）。
一、裙子
第一节 梭织服装款式设计
（三）演示步骤

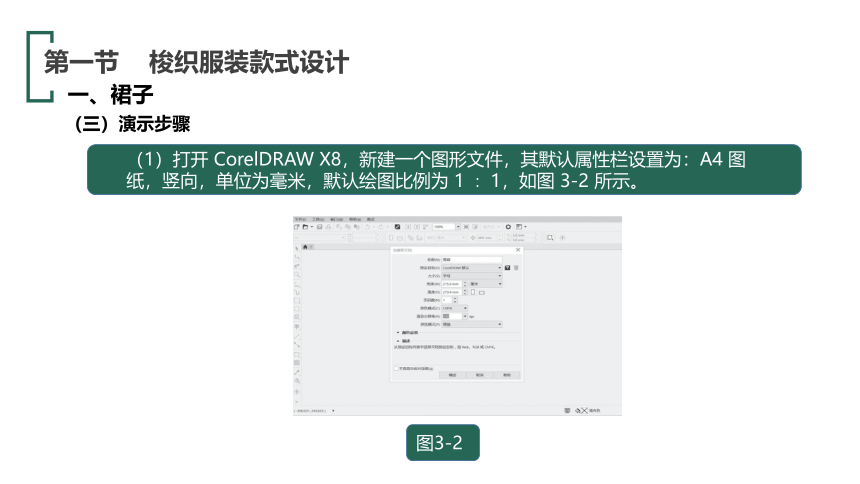

（1）打开 CorelDRAW X8，新建一个图形文件，其默认属性栏设置为：A4 图纸，竖向，单位为毫米，默认绘图比例为 1 ∶ 1，如图 3-2 所示。
图3-2
一、裙子
第一节 梭织服装款式设计
（三）演示步骤

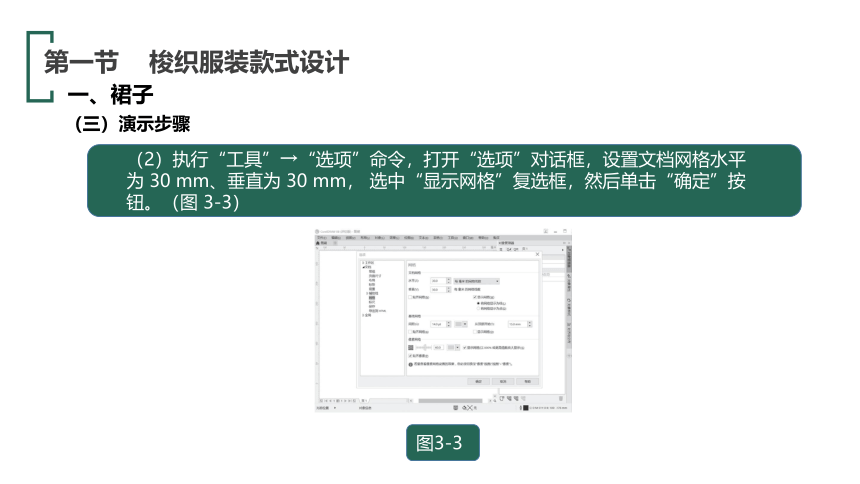

（2）执行“工具”→“选项”命令，打开“选项”对话框，设置文档网格水平为 30 mm、垂直为 30 mm， 选中“显示网格”复选框，然后单击“确定”按钮。（图 3-3）
图3-3
一、裙子
第一节 梭织服装款式设计
（三）演示步骤

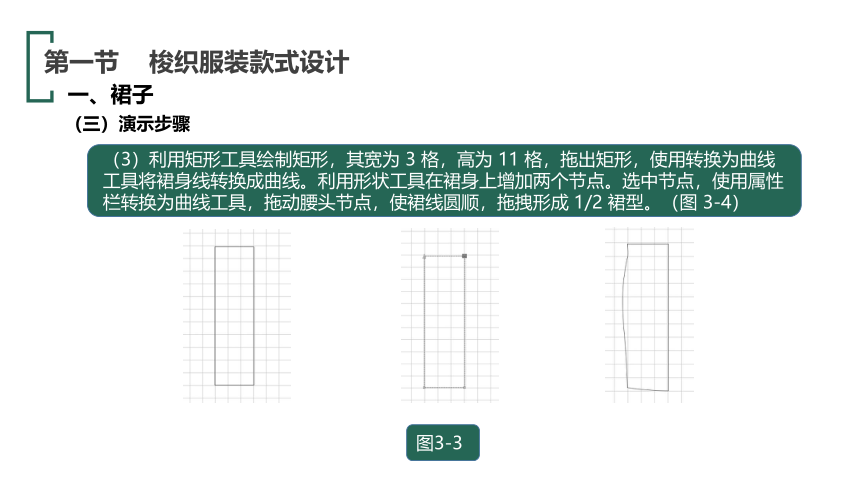

（3）利用矩形工具绘制矩形，其宽为 3 格，高为 11 格，拖出矩形，使用转换为曲线工具将裙身线转换成曲线。利用形状工具在裙身上增加两个节点。选中节点，使用属性栏转换为曲线工具，拖动腰头节点，使裙线圆顺，拖拽形成 1/2 裙型。（图 3-4）
图3-3
一、裙子
第一节 梭织服装款式设计
（三）演示步骤

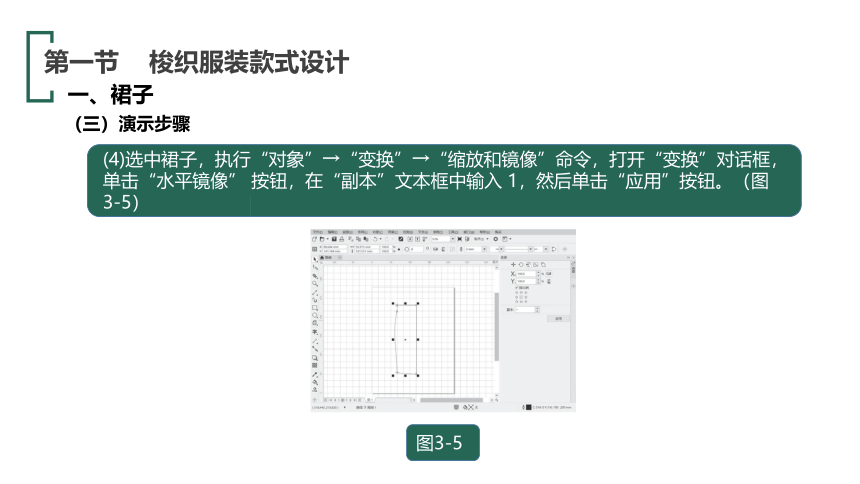

(4)选中裙子，执行“对象”→“变换”→“缩放和镜像”命令，打开“变换”对话框，单击“水平镜像” 按钮，在“副本”文本框中输入 1，然后单击“应用”按钮。（图 3-5）
图3-5
一、裙子
第一节 梭织服装款式设计
（三）演示步骤

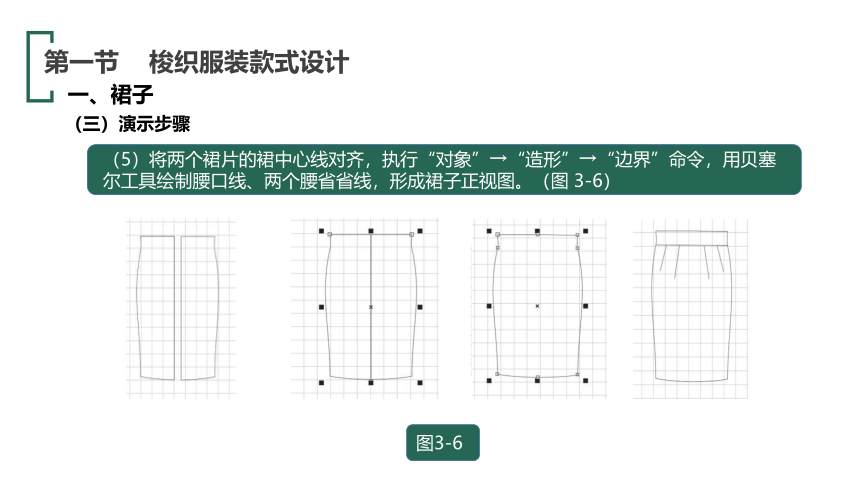

（5）将两个裙片的裙中心线对齐，执行“对象”→“造形”→“边界”命令，用贝塞尔工具绘制腰口线、两个腰省省线，形成裙子正视图。（图 3-6）
图3-6
一、裙子
第一节 梭织服装款式设计
（三）演示步骤

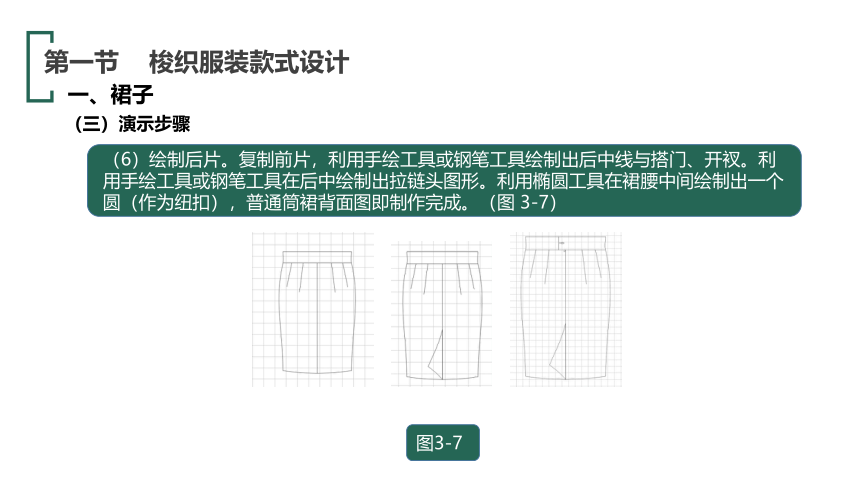

（6）绘制后片。复制前片，利用手绘工具或钢笔工具绘制出后中线与搭门、开衩。利用手绘工具或钢笔工具在后中绘制出拉链头图形。利用椭圆工具在裙腰中间绘制出一个圆（作为纽扣），普通筒裙背面图即制作完成。（图 3-7）
图3-7
一、裙子
第一节 梭织服装款式设计
（三）演示步骤

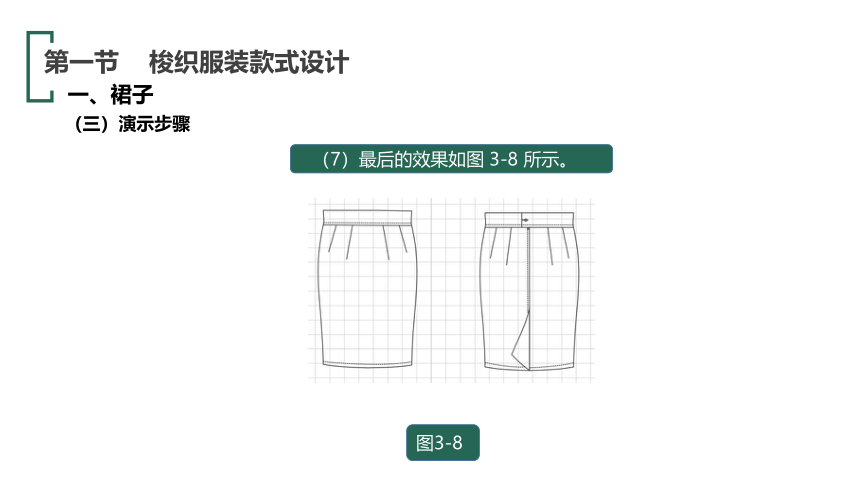

（7）最后的效果如图 3-8 所示。
图3-8
一、裙子
第一节 梭织服装款式设计
（四）作业

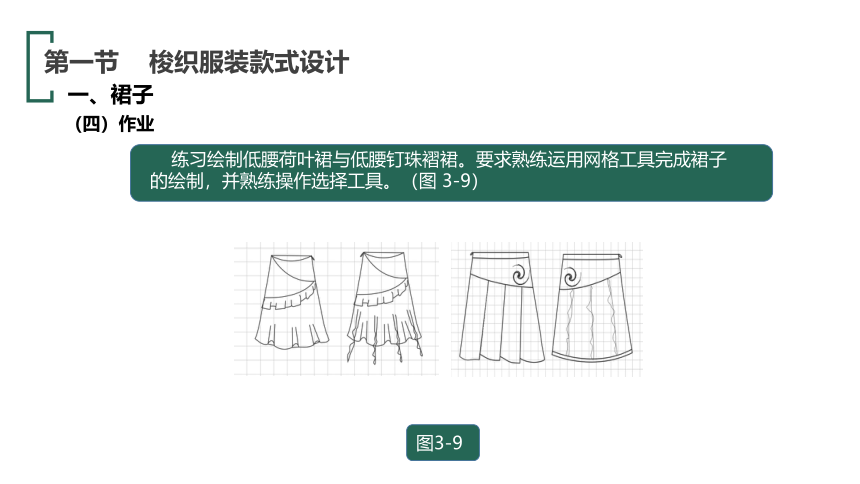

练习绘制低腰荷叶裙与低腰钉珠褶裙。要求熟练运用网格工具完成裙子的绘制，并熟练操作选择工具。（图 3-9）
图3-9
二、裤子
第一节 梭织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-10 所示的牛仔裤款式图，应表现出牛仔裤的结构特征和色彩特征，注意各部位的比例要协调。
图3-10
样例
二、裤子
第一节 梭织服装款式设计
（二）任务分析
（1）款式分析。牛仔裤是裤子中比较典型的下装，主要由裤前片、后片、分割片、腰片组成。前片无省道，有月牙兜，前门襟装拉链；后片无省，有育克，有贴兜两个。
（2）绘制分析。裤片可运用矩形工具演变得到，操作流程为：绘制矩形—转换成曲线—形状调整—镜像— 绘制兜，复制前片—绘制分割片、后兜、扣子，绘制腰头（用矩形工具调整）—绘制明线等。
二、裤子
第一节 梭织服装款式设计
（三）演示步骤
（1）新建文件，设置网格，网格水平为 30 mm，垂直为 30 mm。显示网格，利用矩形工具绘制宽为2 格、长为 13 格的矩形，利用转换为曲线工具将矩形转换成曲线。用形状工具在裤腰中间横线处双击加点， 用相同的方法加臀点、膝围点，生成 3 个节点。（图 3-11）
图3-11
二、裤子
第一节 梭织服装款式设计
（三）演示步骤
（2）将鼠标指针放到臀围点，利用转换为曲线工具将节点手柄拉向侧缝，使边线圆顺。选中膝围线处节点、脚口节点，向外移成裤脚造型，使裤子造型美观，并镜像。（图 3-12）
图3-12
二、裤子
第一节 梭织服装款式设计
（三）演示步骤
（3）在适当位置使用贝塞尔工具绘制腰口线、门襟、月牙袋，绘制扣子和裤袢。（图 3-13）
图3-13
二、裤子
第一节 梭织服装款式设计
（三）演示步骤
（4）框选全图，复制裤子前片并粘贴后，删除多余线条，用贝塞尔工具绘制分割线，利用钢笔工具绘制分割处明线，改线型为虚线。
（5）利用矩形工具绘制出后贴袋，普通牛仔裤背面图即制作完成。（图 3-14）
图3-14
二、裤子
第一节 梭织服装款式设计
（三）演示步骤
（6）最后的效果如图 3-15 所示。
图3-15
二、裤子
第一节 梭织服装款式设计
（四）作业
练习绘制低腰裤与西裤。要求熟练运用选择工具、钢笔工具等。（图 3-16）
图3-16
三、衬衫
第一节 梭织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-17 所示的衬衫款式图，以表现出衬衫的结构特征和色彩特征，注意各部位的比例要协调。
图3-17
样例
三、衬衫
第一节 梭织服装款式设计
（二）任务分析
（1）款式分析。衬衫是上装中比较典型的服装，主要由衬衫前片、后片、袖片组成。前片有腰省、腋下省、前门钉扣，后片有腰省，无育克，直摆。
（2）绘制分析。衬衫可运用矩形工具演变得到，操作流程为：绘制矩形—转换成曲线—形状调整—镜像— 绘制袖子，复制前片—绘制领子、门襟、腰省、腋下省、扣子—绘制后片，在正视图的基础上删除多余的线
（用形状工具调整）—绘制后领—最后调整等。
三、衬衫
第一节 梭织服装款式设计
（三）演示步骤
（1）新建文件，设纸宽为 50 mm，长为 60 mm，设预览模式为简单线框（绘制网格纸）。利用矩形工具绘制矩形，其长为 14 格，宽为 6 格，绘制衣身的左前片。将矩形转换成曲线。利用形状工具，在矩形中间横线处双击加点，用相同的方法加肩宽点、袖窿深点，生成 5 个节点，并删除多余的点。（图 3-18）
图3-18
三、衬衫
第一节 梭织服装款式设计
（三）演示步骤
（2）用贝塞尔工具绘制袖子，并转换成曲线进行形状调整，切记袖窿弧要与衣身袖窿弧重合，这是绘制袖子的关键，用放大镜工具放大进行微调。绘制袖头也是如此，袖头为方形，最后右击组合。（图 3-19）
图3-19
三、衬衫
第一节 梭织服装款式设计
（三）演示步骤
（3）框选衣片，进行水平镜像（再制），单击“水平镜像”按钮，移动到另一边，调整搭合，拼接成完整的衣片。（图 3-20）
图3-20
三、衬衫
第一节 梭织服装款式设计
（三）演示步骤
（4）绘制领子、扣子、腰省、腋下省。利用贝塞尔工具绘制出后领线。绘制出左边领面，接着绘制出右边领面，重叠处需要用形状工具修正。利用矩形工具绘制出门襟矩形，使用转换为曲线工具调整领座前领口处， 利用贝塞尔工具绘制好领座前领口处，利用椭圆工具绘制出 5 粒纽扣。（图 3-21）
图3-21
三、衬衫
第一节 梭织服装款式设计
（三）演示步骤
（5）复制一个前面绘制的图，删除前中门襟线与前领部分线，进行背面图制作。
（6）利用选择工具调整好后领线，短衬衫背面图最后的效果如图 3-22 所示。
图3-22
三、衬衫
第一节 梭织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-23 所示款式的女士立领衬衫和如图 3-24 所示款式的男士衬衫。
图3-23
图3-24
四、旗袍
第一节 梭织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-25 所示的旗袍款式图，应表现出旗袍的结构特征和色彩特征，注意各部位的比例要协调。
图3-25
样例
四、旗袍
第一节 梭织服装款式设计
（二）任务分析
（1）款式分析。旗袍是比较典型的上装，主要由旗袍前片、后片、分割片、袖片组成。前片有腰省、腋下省、前门钉扣，侧缝开衩；后片有腰省、圆摆。
（2）绘制分析。旗袍可运用矩形工具演变得到，操作流程为：绘制矩形—转换成曲线—形状调整—镜像— 绘制袖子，复制前片—绘制领子、门襟、腰省、腋下省—绘制后片，在正视图的基础上删除多余的线（用形状工具调整）—绘制后领—绘制侧开衩—最后调整等。
四、旗袍
第一节 梭织服装款式设计
（三）演示步骤
（1）新建一个图形文件，默认属性栏设置为：A4 图纸，竖向，单位为毫米，默认绘图比例为 1 ∶ 1。设置网格，在网格纸中拖出一个长方形。利用选择工具，选择不按比例调整大小，将宽设置为 30 mm，长设置为90 mm，改变矩形的大小。（图 3-26）
图3-25
四、旗袍
第一节 梭织服装款式设计
（三）演示步骤
（2）利用矩形工具绘制旗袍裙身矩形，右击转换为曲线。运用形状工具，加节点、领口、袖窿、腰节、臀围等，并进行形状调整，调好后镜像前片。执行“对象”→“造形”→“边界”命令，单击“水平镜像”按钮， 移动到另一边，调整搭合，拼接成完整衣片。（图 3-27）
图3-27
四、旗袍
第一节 梭织服装款式设计
（三）演示步骤
（3）用贝塞尔工具绘制分割线（小襟）、袖子，并转换成曲线，进行形状调整，切记袖窿弧要与衣身袖窿弧重合。绘制袖子开衩、侧缝开衩。用放大镜工具放大并进行微调。（图 3-28）
图3-28
四、旗袍
第一节 梭织服装款式设计
（三）演示步骤
（4）用贝塞尔工具绘制领子、腰省线，先绘制左边领面，然后水平镜像右边领面，最后绘制后领面，并调整。（图 3-29）
图3-29
四、旗袍
第一节 梭织服装款式设计
（三）演示步骤
（5）复制一个前面绘制的图，删除前中门襟线与前领部分线，进行背面图制作。
（6）利用选择工具调整好后领线，完成旗袍背面图。最后的效果如图 3-30 所示。
图3-30
四、旗袍
第一节 梭织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-31 所示款式的变款旗袍。
图3-31
五、风衣
第一节 梭织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-32 所示的风衣款式图，应表现出风衣的结构特征和色彩特征，注意各部位的比例要协调。
图3-32
五、风衣
第一节 梭织服装款式设计
（二）任务分析
（1）款式分析。风衣是比较典型的上装，主要由风衣前片、后片、分割片、袖片组成，前片有双牙兜、兜盖、前门襟钉扣，后片有分割、肩袢、开衩、育克、直摆。
（2）绘制分析。风衣可运用矩形工具绘制，操作流程为：绘制矩形—转换成曲线—形状调整—镜像—绘制袖子，复制前片—绘制领子、门襟、分割、扣子—绘制后片，在正视图的基础上删除多余的线（用形状工具， 并调整）—绘制后领—绘制后分割片、开衩等—最后调整等。
五、风衣
第一节 梭织服装款式设计
（三）演示步骤
（1）新建一个图形文件，默认属性栏设置为：A4 图纸，竖向，单位为毫米，默认绘图比例为 1 ∶ 1。在工具箱中单击图纸工具，设置桌面网格纸工具栏和列，栏为 4、列为 12，在网格纸中拖出一个长方形。与绘制衬衫一样，增加节点，用形状工具更改造型，画出分割线，把 1/4 前片绘制出来。（图 3-33）
图3-33
五、风衣
第一节 梭织服装款式设计
（三）演示步骤
（2）用贝塞尔工具绘制袖子、兜，绘制袖袢时对准袖口。框选衣片，进行镜像，水平翻转，移动到另一边，调整搭合，拼接成完整的衣片。接着绘制领子。（图 3-34）
图3-34
五、风衣
第一节 梭织服装款式设计
（三）演示步骤
（3）复制一个前面绘制的图，删除前中门襟线与前领部分线，进行背面图制作（图 3-35）
图3-35
五、风衣
第一节 梭织服装款式设计
（三）演示步骤
（4）最后的效果如图 3-36 所示。
图3-36
五、风衣
第一节 梭织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-37、图 3-38 所示款式的变款风衣。
图3-37
图3-38
六、夹克
第一节 梭织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-39 所示的夹克款式图，应表现出夹克的结构特征和色彩特征，注意各部位的比例要协调。
图3-39
样例
六、夹克
第一节 梭织服装款式设计
（二）任务分析
（1）款式分析。夹克是比较典型的上装，主要由前片、后片、分割片、袖片组成。前片有分割、单牙兜、帽子，前门襟装拉链；后片有育克、分割片、领子。
（2）绘制分析。夹克可运用矩形工具演变得到，操作流程为：绘制矩形—转换成曲线—形状调整—镜像— 绘制袖子，复制前片—绘制领子、门襟、分割片、胸兜、扣子等—绘制后片，在正视图的基础上删除多余的线（用形状工具，并调整）—绘制后领—绘制育克—最后调整等。
六、夹克
第一节 梭织服装款式设计
（三）演示步骤
（1）新建文件，设置纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，其长为 11 格，宽为 3 格，绘制左前片。将矩形转换成曲线。使用形状工具，在矩形中间横线处双击加点， 用相同的方法加肩宽点、袖窿深点，生成 5 个节点，并删除多余的点。（图 3-40）
图3-40
六、夹克
第一节 梭织服装款式设计
（三）演示步骤
（2）用贝塞尔工具绘制袖子，并转换成曲线，进行形状调整，切记袖窿弧要与衣身袖窿弧重合，这是绘制袖子的关键。用放大镜工具放大进行微调，绘制袖头、领子，用贝塞尔工具绘制帽子，最后右击组合。（图 3-41）
图3-41
六、夹克
第一节 梭织服装款式设计
（三）演示步骤
（3）框选衣片，进行水平镜像（再制），单击“水平镜像”按钮，移动到另一边，调整搭合，绘制拉链，拼接成完整的领面。（图 3-42）
图3-42
六、夹克
第一节 梭织服装款式设计
（三）演示步骤
（4）详细地绘制领子。利用贝塞尔工具绘制出后领线，绘制出左边领面，接着绘制出右边领面，重叠处需要用形状工具修正。调整领座前领口处，利用贝塞尔工具绘制好领座前领口处，完成前片正视图。（图 3-43）
图3-43
六、夹克
第一节 梭织服装款式设计
（三）演示步骤
（5）复制一个前面绘制的图，删除前中门襟线与前领部分线，进行背面图制作。绘制出分割线、装饰线等，利用选择、形状工具调整好后领线，夹克背面图即制作完成。（图 3-44）
图3-44
六、夹克
第一节 梭织服装款式设计
（三）演示步骤
（6）最后的效果如图 3-45 所示。
图3-45
六、夹克
第一节 梭织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-46 —— 图 3-48 所示款式的变款夹克衫。
图3-46
图3-47
图3-48
七、西服
第一节 梭织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-49 所示的西服款式图，应表现出西服的结构特征和色彩特征，注意各部位的比例要协调。
图3-48
样例
样例
七、西服
第一节 梭织服装款式设计
（二）任务分析
（1）款式分析。西服是比较典型的上装，主要由前片、后片、分割片、袖片组成。前片有腰省、贴兜、前门钉扣；后片有腰省，无育克，直摆。
（2）绘制分析。西服可运用矩形工具绘制，操作流程为：绘制矩形—转换成曲线—形状调整—镜像—绘制袖子，复制前片—绘制领子、门襟、腰省、腋下省、扣子—绘制后片，在正视图的基础上删除多余的线（用形状工具，并调整）—绘制后领—绘制后开衩—最后调整等。
七、西服
第一节 梭织服装款式设计
（三）演示步骤
（1）新建文件，设置纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，其长为 11 格，宽为 3 格，绘制左前片。将矩形转换成曲线。利用形状工具，在矩形中间横线处双击加点， 用相同的方法加肩宽点、袖窿深点，生成 6 个节点，并删除多余的点，调整西服基本型。（图 3-50）
图3-50
七、西服
第一节 梭织服装款式设计
（三）演示步骤
（2）用贝塞尔工具绘制袖子、领子、兜，并转换成曲线，进行形状调整，切记袖窿弧要与衣身袖窿弧重合，这是绘制袖子的关键。用放大镜工具放大进行微调。用椭圆工具绘制袖头扣子，最后右击组合。（图 3-51）
图3-51
七、西服
第一节 梭织服装款式设计
（三）演示步骤
（3）框选衣片，进行水平镜像（再制）。单击“水平镜像”按钮，移动到另一边，调整搭合，绘制胸兜， 拼接成完整的衣片。（图 3-52）
图3-52
七、西服
第一节 梭织服装款式设计
（三）演示步骤
（4）绘制领子、底摆、省线。利用贝塞尔工具绘制出后领线，绘制出左边领面，接着绘制出右边领面，重叠处需要用形状工具修正。调整领座前领口处，利用贝塞尔工具绘制好领座前领口，利用椭圆工具绘制扣子。（图 3-53）
图3-53
七、西服
第一节 梭织服装款式设计
（三）演示步骤
（5）复制一个前面绘制的图，删除前中门襟线与前领部分线，进行背面图制作，绘制出分割线、装饰等。利用选择、形状工具，调整好后领线，西服背面最后的效果如图 3-54 所示。
图3-54
七、西服
第一节 梭织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-55 图 3-57 所示款式的变款西服。
图3-56
图3-57
图3-55
八、燕尾服
第一节 梭织服装款式设计
（一）任务简介
使用 CorelDRAW X8 绘制如图 3-58 所示的燕尾服款式图，应表现出燕尾服的结构特征和色彩特征，注意各部位比例要协调。
图3-58
样例
八、燕尾服
第一节 梭织服装款式设计
（二）任务分析
（1）款式分析。燕尾服是比较典型的上装，主要由前片、后片、分割片、袖片组成。前片有腰省、贴兜、前门钉扣；后片有腰省、分割片，为圆摆。
（2）绘制分析。燕尾服可运用矩形工具绘制，操作流程为：绘制矩形—转换成曲线—形状调整—镜像—绘制袖子，复制前片—绘制领子、门襟、腰省、腋下省、扣子—绘制后片，在正视图的基础上删除多余的线（用形状工具，并调整）—绘制后领—最后调整等。
八、燕尾服
第一节 梭织服装款式设计
（三）演示步骤
（1）新建文件，设置纸张尺寸为 A4，添加网格，水平为 30 mm，垂直为 30 mm。利用矩形工具绘制矩形，其长为 16 格，宽为 3 格，绘制左前片。将矩形转换成曲线。使用形状工具，在矩形中间横线处双击加点， 用相同的方法加肩宽点、袖窿深点，生成 6 个节点，并删除多余的点，调整燕尾服基本型。（图 3-59）
图3-59
八、燕尾服
第一节 梭织服装款式设计
（三）演示步骤
（2）用贝塞尔工具绘制袖子、领子，并转换成曲线，进行形状调整，切记袖窿弧要与衣身袖窿弧重合，这是绘制袖子的关键。用放大镜工具放大进行微调，用矩形工具绘制领子。用椭圆工具绘制袖头扣子，之后绘制分割线、省线，最后右击组合。（图 3-60）
图3-60
八、燕尾服
第一节 梭织服装款式设计
（三）演示步骤
（3）框选衣片，进行水平镜像（再制）。单击“水平镜像”按钮，移动到另一边，调整搭合，绘制胸兜， 拼接成完整的衣片。（图 3-61）
图3-61
八、燕尾服
第一节 梭织服装款式设计
（三）演示步骤
（4）绘制后领子、底摆、后省线。利用贝塞尔工具绘制出后领线，绘制出左边领面，接着绘制出右边领面，重叠处需要用形状工具修正。调整领座前领口处，利用贝塞尔工具绘制好领座前领口，利用椭圆工具绘制扣子。（图 3-62）
图3-62
八、燕尾服
第一节 梭织服装款式设计
（三）演示步骤
（5）复制一个前面绘制的图，删除前中门襟线与前领部分线，进行背面图制作。绘制出分割线、装饰等，利用选择、形状工具，调整好后领线，燕尾服背面最后的效果如图 3-63 所示。
图3-63
八、燕尾服
第一节 梭织服装款式设计
（四）作业
根据所学知识，绘制出如图 3-64 所示款式的变款燕尾服。
图3-64
THANKS
