服装CAD设计应用
第五章
智尊宝纺服装 CAD 制板
一、基型裙制板
第一节 裙子制板及变款

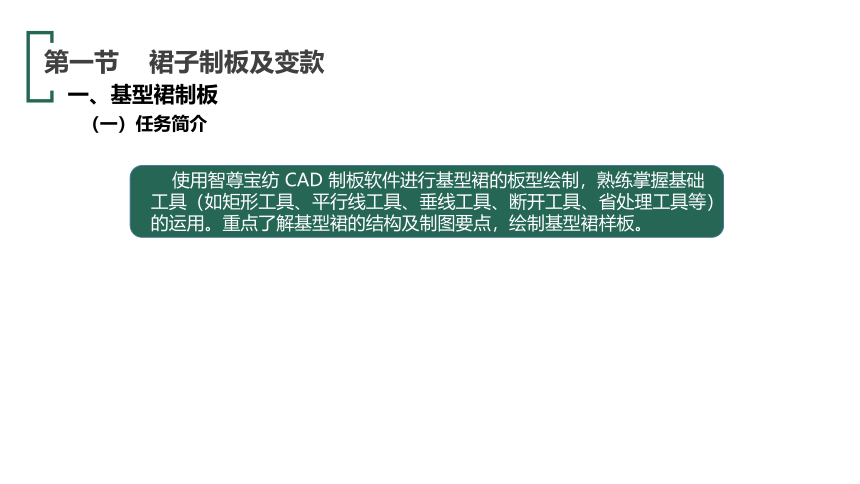

使用智尊宝纺 CAD 制板软件进行基型裙的板型绘制，熟练掌握基础工具（如矩形工具、平行线工具、垂线工具、断开工具、省处理工具等）的运用。重点了解基型裙的结构及制图要点，绘制基型裙样板。
（一）任务简介
一、基型裙制板
第一节 裙子制板及变款

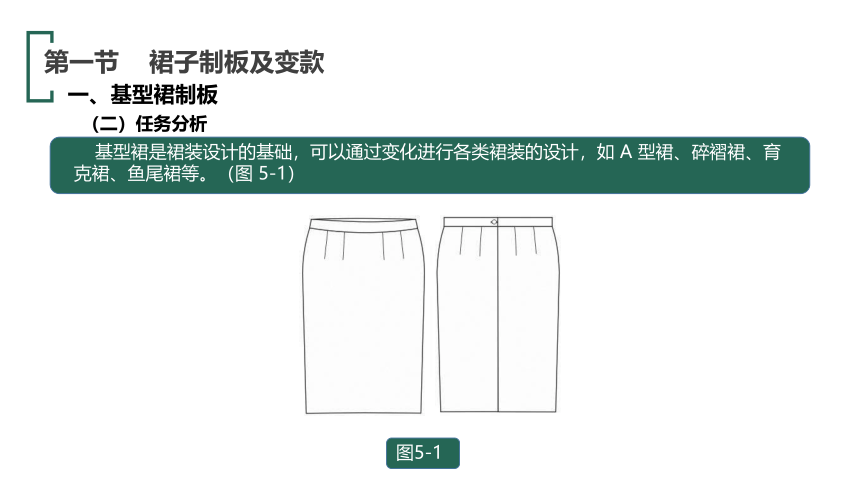

基型裙是裙装设计的基础，可以通过变化进行各类裙装的设计，如 A 型裙、碎褶裙、育克裙、鱼尾裙等。（图 5-1）
图5-1
（二）任务分析
一、基型裙制板
第一节 裙子制板及变款

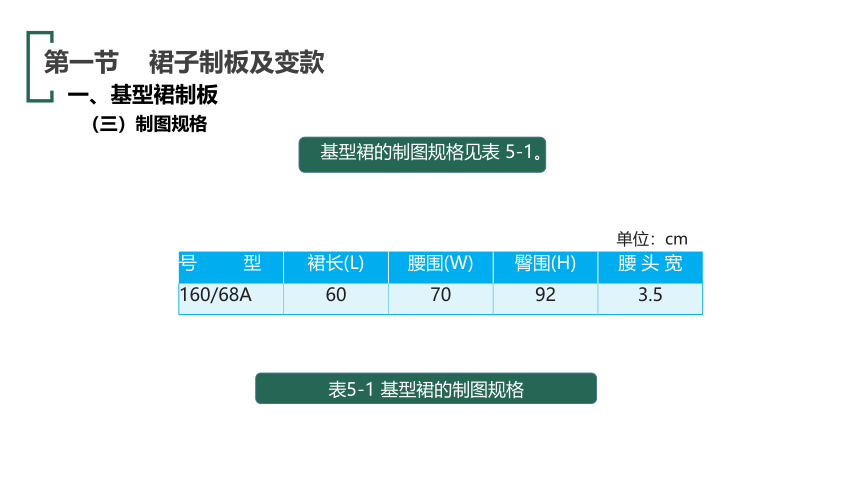

基型裙的制图规格见表 5-1。
表5-1 基型裙的制图规格
（三）制图规格
号 型 裙长(L) 腰围(W) 臀围(H) 腰 头 宽
160/68A 60 70 92 3.5
单位：cm
一、基型裙制板
第一节 裙子制板及变款

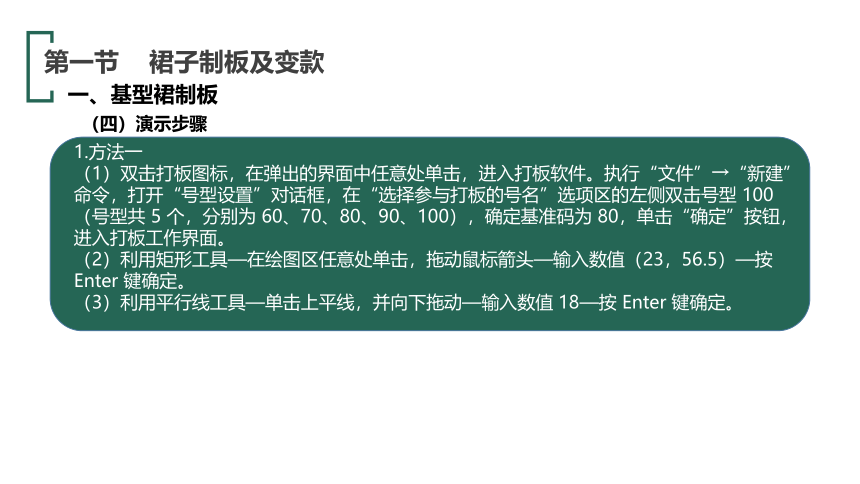

1.方法一
（1）双击打板图标，在弹出的界面中任意处单击，进入打板软件。执行“文件”→“新建”命令，打开“号型设置”对话框，在“选择参与打板的号名”选项区的左侧双击号型 100（号型共 5 个，分别为 60、70、80、90、100），确定基准码为 80，单击“确定”按钮，进入打板工作界面。
（2）利用矩形工具—在绘图区任意处单击，拖动鼠标箭头—输入数值（23，56.5）—按 Enter 键确定。
（3）利用平行线工具—单击上平线，并向下拖动—输入数值 18—按 Enter 键确定。
（四）演示步骤
一、基型裙制板
第一节 裙子制板及变款

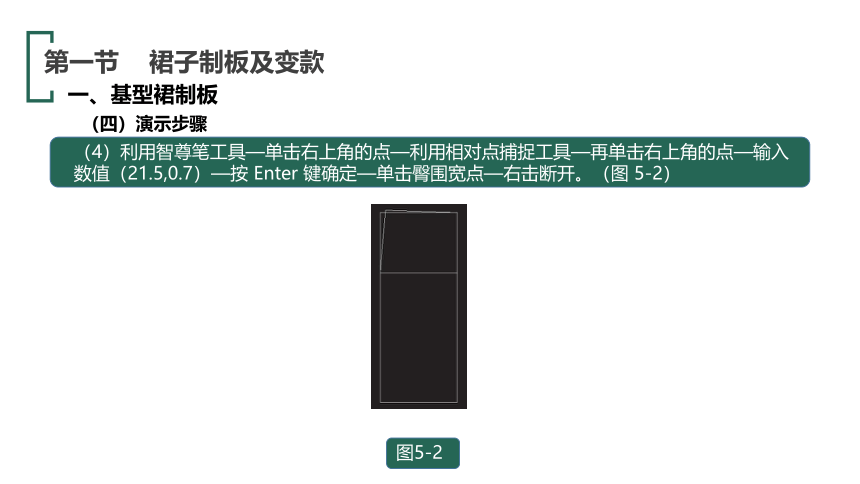

（4）利用智尊笔工具—单击右上角的点—利用相对点捕捉工具—再单击右上角的点—输入数值（21.5,0.7）—按 Enter 键确定—单击臀围宽点—右击断开。（图 5-2）
图5-2
（四）演示步骤
一、基型裙制板
第一节 裙子制板及变款

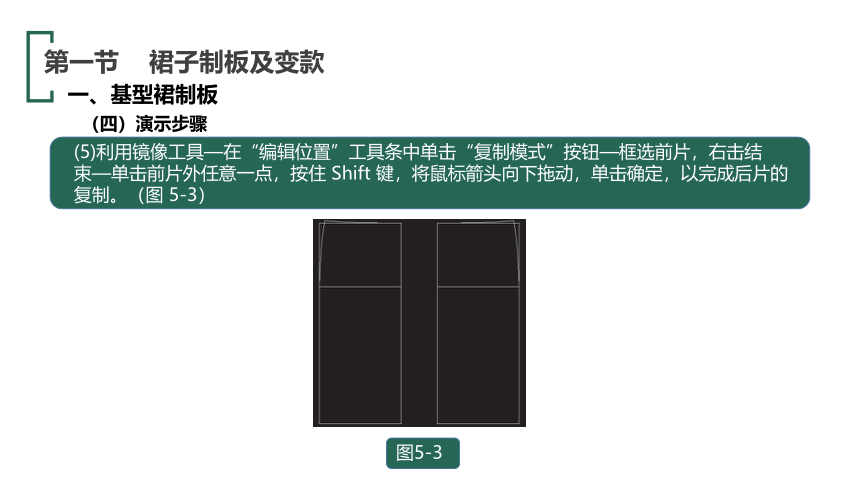

(5)利用镜像工具—在“编辑位置”工具条中单击“复制模式”按钮—框选前片，右击结束—单击前片外任意一点，按住 Shift 键，将鼠标箭头向下拖动，单击确定，以完成后片的复制。（图 5-3）
图5-3
（四）演示步骤
一、基型裙制板
第一节 裙子制板及变款

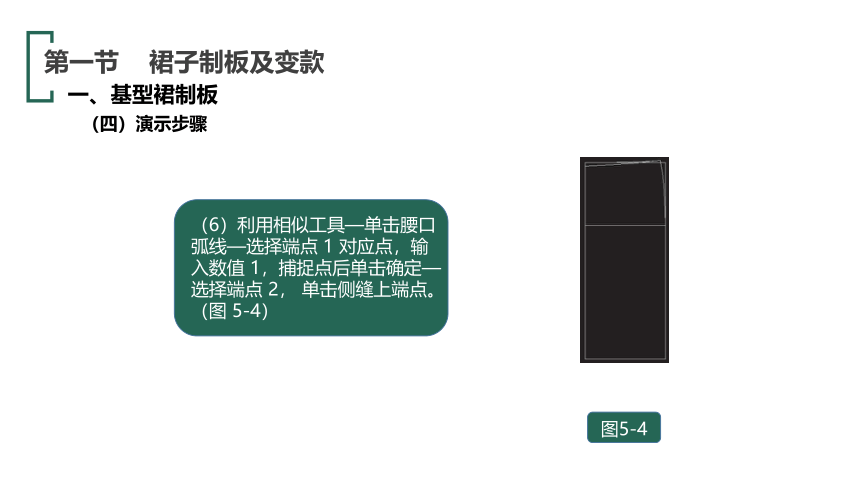

（6）利用相似工具—单击腰口弧线—选择端点 1 对应点，输入数值 1，捕捉点后单击确定—选择端点 2， 单击侧缝上端点。（图 5-4）
图5-4
（四）演示步骤
一、基型裙制板
第一节 裙子制板及变款
(7)利用垂线工具—单击前腰口弧线—利用比率点捕捉工具自动捕捉 1/3 处，靠近前中心点出现符号 * 后，单击确定—将鼠标箭头向下拖动，输入省长值 9 cm，按 Enter 键确定。同理，可画其他三个省道。其中，前片省均为 9 cm，后片省靠近侧缝的为 10 cm，靠近后中的为 11 cm。（图 5-5）
图5-4
（四）演示步骤
一、基型裙制板
第一节 裙子制板及变款
图5-6
（四）演示步骤
2. 方法二
（1）利用矩形工具—在绘图区内单击，用鼠标箭头拖动，输入数值（70，3.5）—按 Enter 键确定。
（2）执行“样片处理”→“样片取出”命令（或在“样片处理”工具条上单击“样片取出”按钮 ）—依次单击前片各边线—右击，打开“裁片设置”对话框，选择名称为裙前片，物料为面料 1，根据需要设置裁片数量。后片、腰头取出的方法同前。（图 5-6）
一、基型裙制板
第一节 裙子制板及变款
图5-7
（四）演示步骤
（3）利用挖省工具—选择腰口弧线为省打开线—选择省中线—输入省宽 2—按 Enter 键确定。后片做省方法同前片。（图 5-7）
一、基型裙制板
第一节 裙子制板及变款
图5-8
（四）演示步骤
执行“样片处理”→“省”→“省编辑”→“省圆顺”命令（或单击“省”工具栏中的“省圆顺”按钮）—选中需要圆顺的省，右击—单击不动端—选中不动端上的点，修顺弧线，单击确定。（图 5-8）
一、基型裙制板
第一节 裙子制板及变款
图5-9
（四）演示步骤
（5）在“省”工具条中单击“省山”按钮—单击省—选择省导向侧。后片添加省山的方法同前片。
（图 5-9）
一、基型裙制板
第一节 裙子制板及变款
图5-10
（四）演示步骤
（6）利用样片对称展开工具—单击前中心线。腰头展开方法相同。（图 5-10）
一、基型裙制板
第一节 裙子制板及变款
图5-11
（四）演示步骤
（7）利用缝边工具—框选前片、后片和腰头—右击，输入数值 1，按 Enter 键确定—框选前、后片下摆—输入数值 4—按 Enter 键确定。（图 5-11、图 5-12）
图5-12
二、A型裙制板
第一节 裙子制板及变款
（一）任务简介
使用智尊宝纺 CAD 制板软件进行 A 型裙的板型绘制变化设计，熟练掌握基础工具的运用，如转省、样片分割等。重点了解 A 型裙的结构及变化设计特点，完成 A 型裙样板。
（二）任务分析
A 型裙是裙装设计中最为普遍的一种裙型，裙摆适中的裙子，不受年龄、体形限制，穿着场合比较广泛
二、A型裙制板
第一节 裙子制板及变款
（三）制图规格
A 型裙的制图规格见表 5-2。
表5-2 A型裙的制图规格
号 型 裙长(L) 腰围(W) 臀围(H) 腰 头 宽
160/68A 60 70 92 3.5
单位：cm
二、A型裙制板
第一节 裙子制板及变款
图5-11
（四）演示步骤
1. 方法一
（1）绘制省道转移线。利用智尊笔工具—单击省尖点—按住 Shift 键，将鼠标箭头向下拖动交至下摆处—右击断开。其他省道转移线绘制方法同此。（图 5-13）
图5-13
二、A型裙制板
第一节 裙子制板及变款
图5-11
（四）演示步骤
（2）将省道转移线添加到样片内。在纱向属性标 上右击—添加元素到样片内—依次单击要添加的元素。
（3）执行“样片处理”→“样片分割”命令—单击省道转移线。其他样片分割方法同此。（图 5-14）
图5-14
二、A型裙制板
第一节 裙子制板及变款
图5-11
（四）演示步骤
（4）合并省道。执行“样片处理”→“样片合并”命令—依次单击合并边—右击结束。（图 5-15）
图5-15
二、A型裙制板
第一节 裙子制板及变款
图5-11
（四）演示步骤
（5）修顺下摆、臀围线。利用智尊笔工具—单击前中心下端点—再单击侧缝下端点—右击断开—右击，鼠标箭头变中空状态—双击再单击调整弧线。臀围线修正方法同下摆。（图 5-16）
图5-16
二、A型裙制板
第一节 裙子制板及变款
图5-11
（四）演示步骤
（6）单击“样片处理”工具条中的“样片取出”按钮—依次单击所要的线条—右击结束，打开“裁片设置”对话框，设置裁片—利用样片对称展开工具—单击前中心线，完成 A 型裙前片绘制。后片绘制方法同前片。（图 5-17）
图5-17
二、A型裙制板
第一节 裙子制板及变款
（四）演示步骤
2. 方法二
（1）绘制省道转移线：利用智尊笔工具—单击省尖点—按住 Shift 键，将鼠标箭头向下拖动交至下摆处—右击断开。其他省道转移线绘制方法相同。
（2）单击“省”工具条上的“比率转省”按钮 —选择省尖点—单击待转省—单击转省线—右击结束— 输入比率值 1—按 Enter 键确定。其他转省方法同上。
（3）修顺下摆、臀围线。利用智尊笔工具—单击前中心下端点—再单击侧缝下端点—右击断开—右击，鼠标箭头变中空状态—双击再单击调整弧线。腰口弧线修正方法同下摆。
（4）在“样片处理”工具条上单击“样片取出”按钮—依次单击所要的线条—右击结束，设置裁片—利用样片对称展开工具—单击前中心线，完成 A 型裙前片绘制。后片制图方法同前片。
二、A型裙制板
第一节 裙子制板及变款
（五）作业
运用所学工具，完成号型为 160/68A 西服裙的绘制。其规格尺寸见表 5-3。
号 型 裙长(L) 腰围(W) 臀围(H) 开衩高 开衩宽 搭 合 腰 头 宽
160/68A 60 70 92 20 4 3 3.5
表5-3 西服裙规格尺寸
单位：cm
