服装CAD设计应用
第六章
智尊宝纺服装 CAD 推码
第二节 CAD 推码实例
（一）裙前片推码

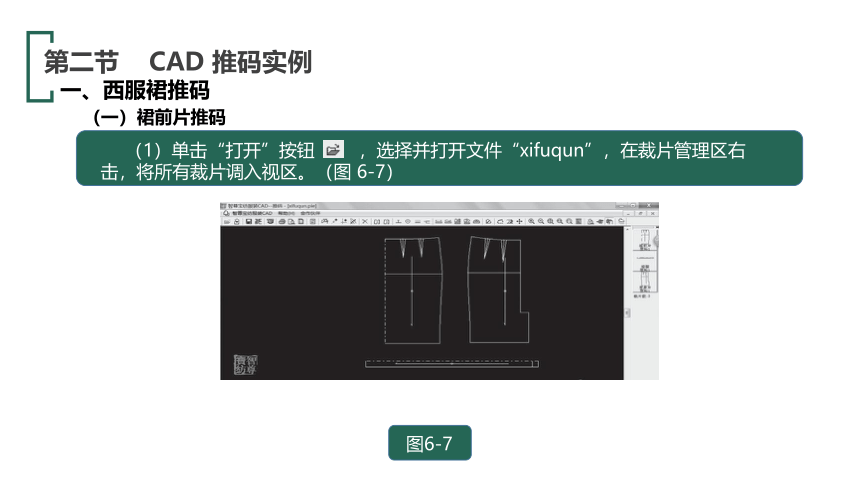

（1）单击“打开”按钮 ，选择并打开文件“xifuqun”，在裁片管理区右击，将所有裁片调入视区。（图 6-7）
一、西服裙推码
图6-7
第二节 CAD 推码实例
（一）裙前片推码

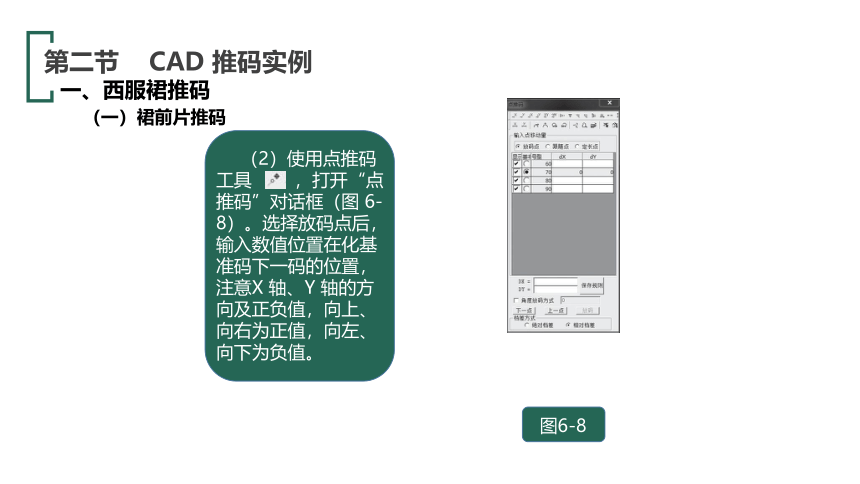

（2）使用点推码工具 ，打开“点推码”对话框（图 6-8）。选择放码点后，输入数值位置在化基准码下一码的位置，注意X 轴、Y 轴的方向及正负值，向上、向右为正值，向左、向下为负值。
一、西服裙推码
图6-8
第二节 CAD 推码实例
（一）裙前片推码

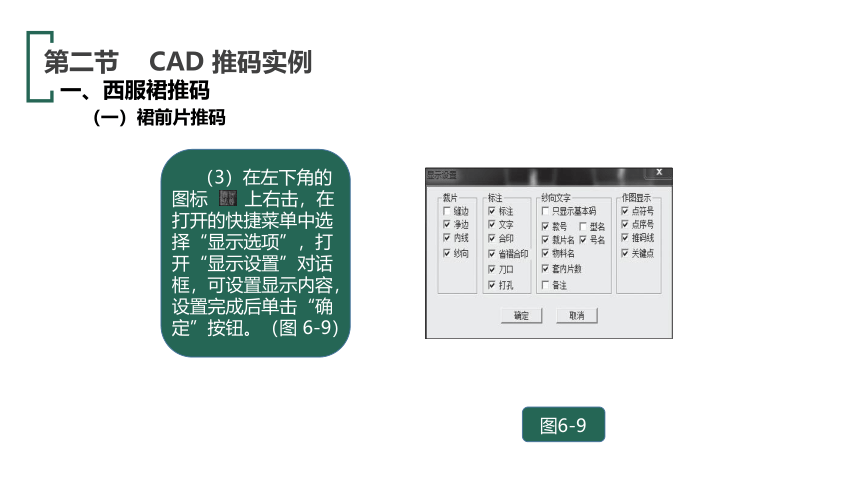

（3）在左下角的图标 上右击，在打开的快捷菜单中选择“显示选项”，打开“显示设置”对话框，可设置显示内容，设置完成后单击“确定”按钮。（图 6-9）
一、西服裙推码
图6-9
第二节 CAD 推码实例
（一）裙前片推码

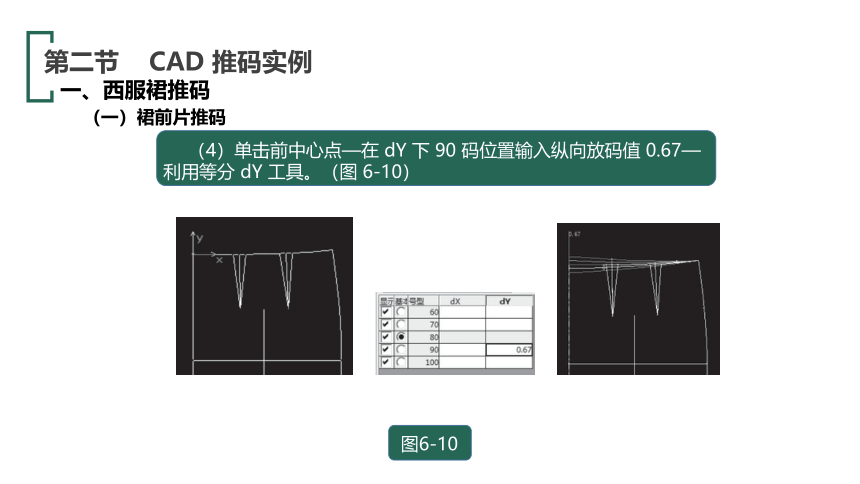

（4）单击前中心点—在 dY 下 90 码位置输入纵向放码值 0.67—利用等分 dY 工具。（图 6-10）
一、西服裙推码
图6-10
第二节 CAD 推码实例
（一）裙前片推码

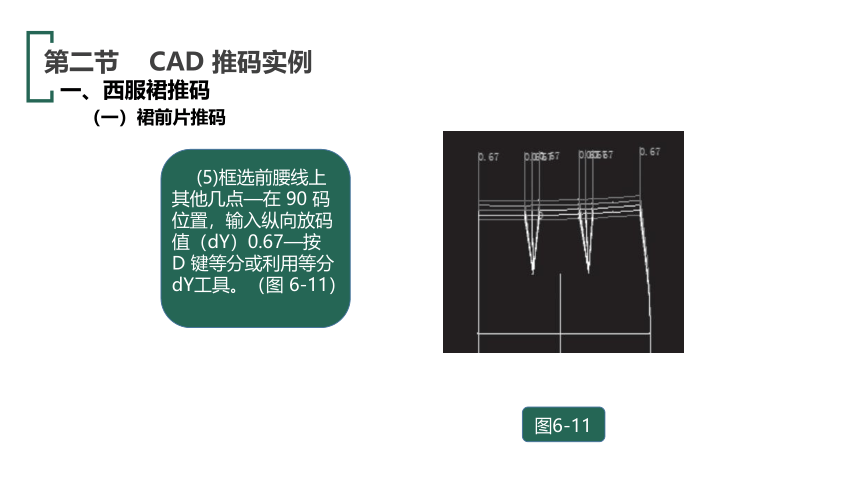

(5)框选前腰线上其他几点—在 90 码位置，输入纵向放码值（dY）0.67—按 D 键等分或利用等分 dY工具。（图 6-11）
一、西服裙推码
图6-11
第二节 CAD 推码实例
（一）裙前片推码

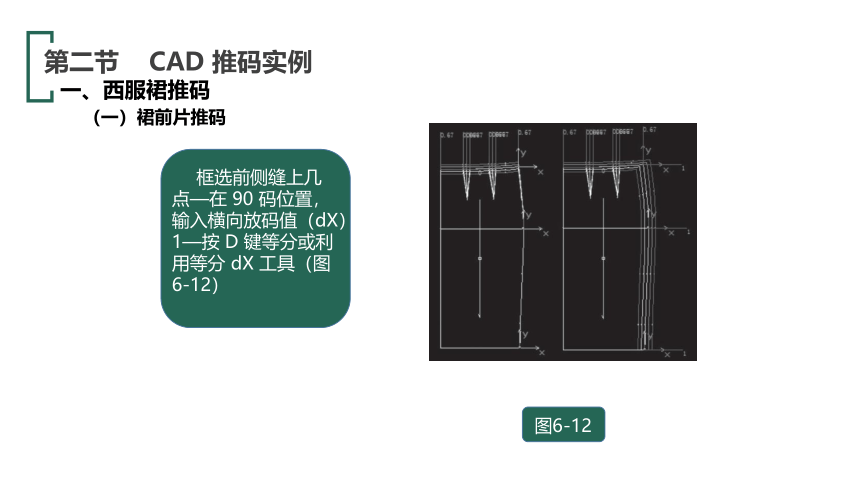

框选前侧缝上几点—在 90 码位置，输入横向放码值（dX）1—按 D 键等分或利用等分 dX 工具（图 6-12）
一、西服裙推码
图6-12
第二节 CAD 推码实例
（一）裙前片推码

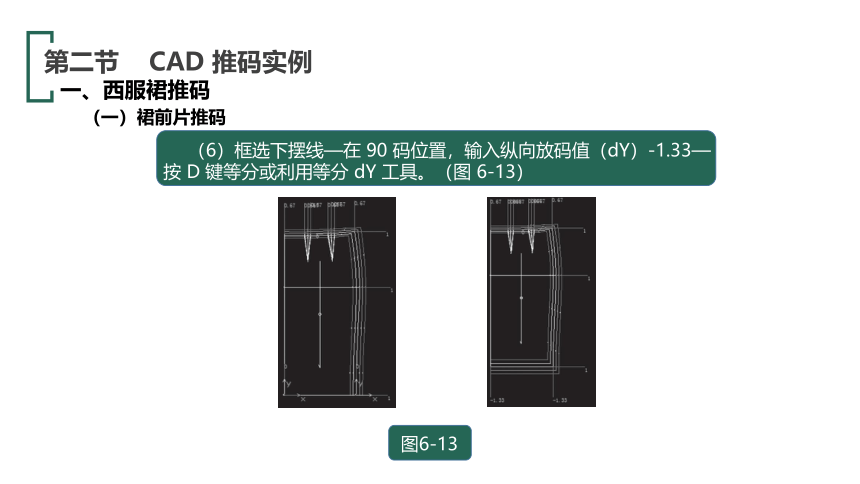

（6）框选下摆线—在 90 码位置，输入纵向放码值（dY）-1.33—按 D 键等分或利用等分 dY 工具。（图 6-13）
一、西服裙推码
图6-13
第二节 CAD 推码实例
（一）裙前片推码
（7）框选靠近前中心的省所有点—在 90 码位置，输入横向放码值（dX）0.33—按 D 键等分或利用等分 dX 工具—再框选两个省尖点—在 90 码位置，输入纵向放码值（dY）0.33—按 D 键等分或利用等分 dY 工具— 框选靠近侧缝省的所有点—输入横向放码值（dX）0.67—按 D 键等分或等分 dX 工具，完成裙前片的推码（图 6-14）。也可框选腰省所有点—单击跟随 X 工具—单击腰口弧线左右端点，完成省的推码。
一、西服裙推码
图6-14
第二节 CAD 推码实例
（二）裙后片推码
（1）框选后片腰线上所有点—利用拷贝 Y 工具—单击前片腰线上任意处。（图 6-15）
一、西服裙推码
图6-15
第二节 CAD 推码实例
（二）裙后片推码
（2）框选后片侧缝线上所有点—利用镜像 X 工具—单击前片侧缝线上任意处。
（3）框选后片下摆线上所有点—利用拷贝 Y 工具—单击前片下摆线上任意处。
（4）框选靠近后中心线的省所有点—利用镜像 X 工具—单击前片靠近前中心省上任意处—框选靠近侧缝的省所有点—单击镜像 X 工具—单击前片靠近侧缝省上任意点。
（5）框选后片省尖点—利用拷贝 Y 工具—单击前片省尖点。
一、西服裙推码
第二节 CAD 推码实例
（二）裙后片推码
（6）框选后开衩上方两点—利用跟随 Y 工具 —单击后中心线上方点，再单击后中心线下方点，完成后片推码。（图 6-16）
一、西服裙推码
图6-16
第二节 CAD 推码实例
（二）裙后片推码
（7）框选裙腰左方两点—在 90 码位置，输入横向放码值（dX）-4—按 D 键等分或利用等分 dX 工具（图 6-17）。西服裙前片、后片、裙腰的推码如图 6-18 所示。
一、西服裙推码
图6-17
图6-18
第二节 CAD 推码实例
（三）作业
根据本节课所学的点推码工具，进行一款 A 型裙的推码。
一、西服裙推码
第二节 CAD 推码实例
（一）裤前片推码
（6）框选后开衩上方两点—利用跟随 Y 工具 —单击后中心线上方点，再单击后中心线下方点，完成后片推码。（图 6-16）
二、男西裤推码
图6-16
第二节 CAD 推码实例
（一）裤前片推码
（1）打开文件—在裁片管理区右击—将所有裁片调入视区。
（2）利用点推码工具，打开“点推码”对话框。
（3）单击A 点—在 90 码位置，输入横向放码值（dX）-0.6 ；在 90 码位置，输入纵向放码值（dY）0.5—按 D 键等分。
（4）单击A1 点—在 90 码位置，输入横向放码值（dX）0.4 ；在 90 码位置，输入纵向放码值（dY）0.5—按 D 键等分。
（5）单击B 点—在 90 码位置，输入横向放码值（dX）-0.5 ；在 90 码位置，输入纵向放码值（dY）0.17— 按 D 键等分。
（6）单击B1 点—在 90 码位置，输入横向放码值（dX）0.3 ；在 90 码位置，输入纵向放码值（dY）0.17— 按 D 键等分。
（7）单击C 点—在 90 码位置，输入横向放码值（dX）-0.45—按D 键等分。
二、男西裤推码
第二节 CAD 推码实例
（一）裤前片推码
（8）单击C1 点—利用镜像 X 工具—单击C 点。
（9）单击 D 点—在 90 码位置，输入横向放码值（dX）-0.25 ；在 90 码位置，输入纵向放码值（dY）-0.66—按 D 键等分。
（10）单击D1 点—在 90 码位置，输入横向放码值（dX）0.25 ；在 90 码位置，输入纵向放码值（dY）-0.66—按 D 键等分。
（11）单击 E 点—在 90 码位置，输入横向放码值（dX）-0.25 ；在 90 码位置，输入纵向放码值（dY）-1.5—按 D 键等分。
（12）单击 E 1 点—在 90 码位置，输入横向放码值（dX）0.25 ；在 90 码位置，输入纵向放码值（dY）-1.5—按 D 键等分。
二、男西裤推码
第二节 CAD 推码实例
（一）裤前片推码
（13）单击F 点—利用拷贝点工具—单击A 点，完成裤子的前片推码。（图 6-19）
二、男西裤推码
图6-19
第二节 CAD 推码实例
（二）裤后片推码
（1）框选后片腰线上所有点—利用拷贝 Y 工具—单击前片腰线上任意点。
（2）框选后片臀围线所有点—利用拷贝 Y 工具—单击前片臀围上任意点。
（3）框选后片中档线所有点—利用拷贝 Y 工具—单击中档线上任意点。
（4）框选后片脚口线上所有点—利用拷贝 Y 工具—单击前片脚口线上任意点。
（5）框选后片口袋所有点—利用拷贝 Y 工具—单击A 点。
（6）单击A 点—在 90 码位置，输入横向放码值 0.9—按 D 键等分。
（7）单击A1 点—在 90 码位置，输入横向放码值 -0.1—按 D 键等分。
（8）单击B 点—在 90 码位置，输入横向放码值 0.6—按 D 键等分。
（9）单击B1 点—在 90 码位置，输入横向放码值 -0.2—按 D 键等分。
（10）单击C 点—在 90 码位置，输入横向放码值 0.55—按 D 键等分。
（11）单击C1 点—在 90 码位置，输入横向放码值 -0.55—按 D 键等分。
（12）单击D 点—在 90 码位置，输入横向放码值 0.3—按 D 键等分。
（13）单击D1 点—利用镜像 X 工具—单击D 点。
（14）单击 E 点—在 90 码位置，输入横向放码值 0.25—按 D 键等分。
（15）单击 E1 点—利用镜像 X 工具—单击E 点。
二、男西裤推码
第二节 CAD 推码实例
（二）裤后片推码
（16）框选H、H1、F1、F—在 90 码位置，输入横向放码值 0.5—按 D 键等分 , 完成后片推码。（图 6-20）
二、男西裤推码
图6-20
第二节 CAD 推码实例
（三）裤腰推码
（1）框选左腰后中心线—在 90 码位置，输入横向放码值 -2—按 D 键等分。（图 6-21）
二、男西裤推码
图6-21
第二节 CAD 推码实例
（三）裤腰推码
（2）框选右腰后中心线—在 90 码位置，输入横向放码值 2—按D 键等分。（图 6-22）
二、男西裤推码
图6-22
第二节 CAD 推码实例
（三）裤腰推码
男西裤前片、后片、左腰、右腰推码如图 6-23 所示。
二、男西裤推码
图6-23
第二节 CAD 推码实例
（四）作业
根据所学的推码工具，进行一款牛仔裤的推码。
二、男西裤推码
