服装CAD设计应用
第六章
智尊宝纺服装 CAD 推码
第一节 智尊宝纺服装 CAD 推码知识简介
1.打开文件

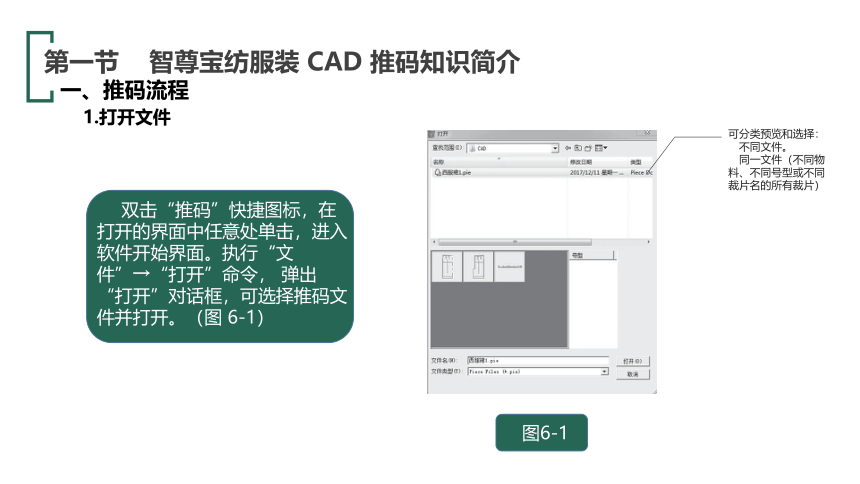

双击“推码”快捷图标，在打开的界面中任意处单击，进入软件开始界面。执行“文件”→“打开”命令， 弹出“打开”对话框，可选择推码文件并打开。（图 6-1）
图6-1
一、推码流程
可分类预览和选择：
不同文件。
同一文件（不同物料、不同号型或不同裁片名的所有裁片）
第一节 智尊宝纺服装 CAD 推码知识简介
2.选择推码号型

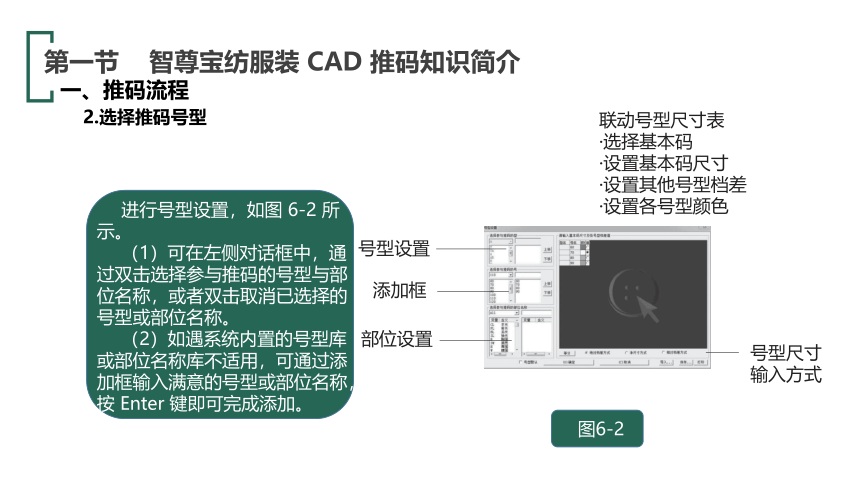

进行号型设置，如图 6-2 所示。
（1）可在左侧对话框中，通过双击选择参与推码的号型与部位名称，或者双击取消已选择的号型或部位名称。
（2）如遇系统内置的号型库或部位名称库不适用，可通过添加框输入满意的号型或部位名称，按 Enter 键即可完成添加。
图6-2
一、推码流程
号型设置
添加框
部位设置
号型尺寸输入方式
联动号型尺寸表
·选择基本码
·设置基本码尺寸
·设置其他号型档差
·设置各号型颜色
第一节 智尊宝纺服装 CAD 推码知识简介
2.选择推码号型

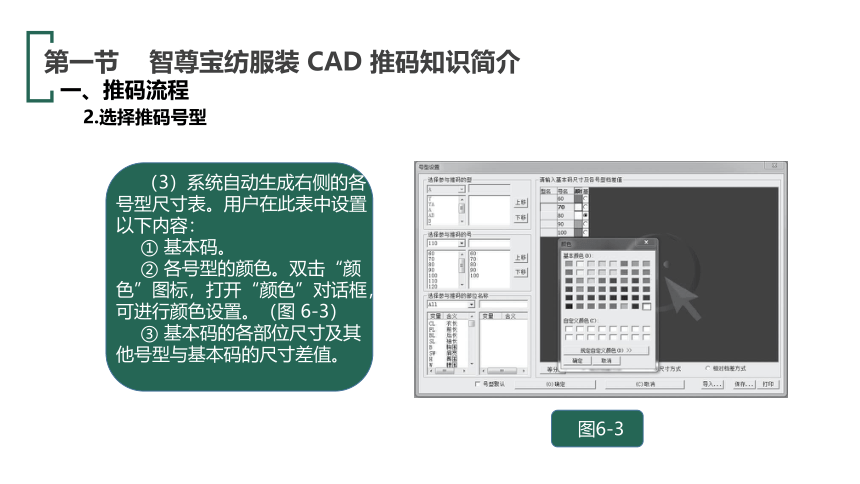

（3）系统自动生成右侧的各号型尺寸表。用户在此表中设置以下内容：
① 基本码。
② 各号型的颜色。双击“颜色”图标，打开“颜色”对话框，可进行颜色设置。（图 6-3）
③ 基本码的各部位尺寸及其他号型与基本码的尺寸差值。
图6-3
一、推码流程
第一节 智尊宝纺服装 CAD 推码知识简介
3. 调入裁片

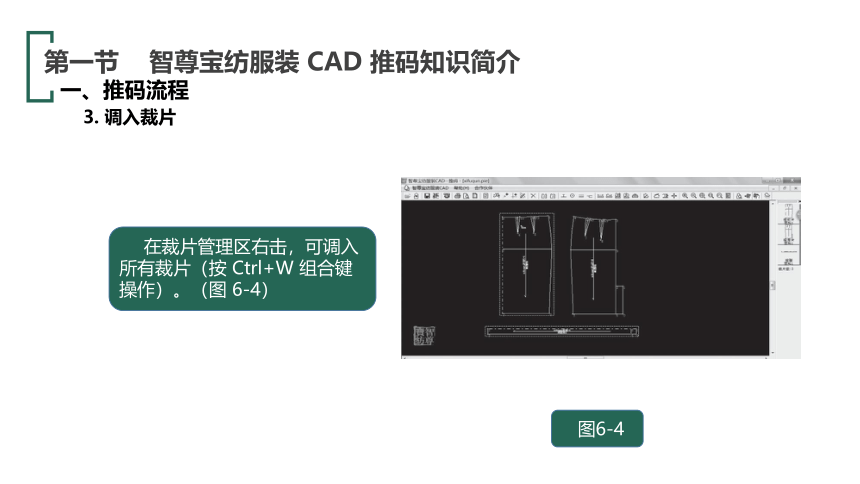

在裁片管理区右击，可调入所有裁片（按 Ctrl+W 组合键操作）。（图 6-4）
图6-4
一、推码流程
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码

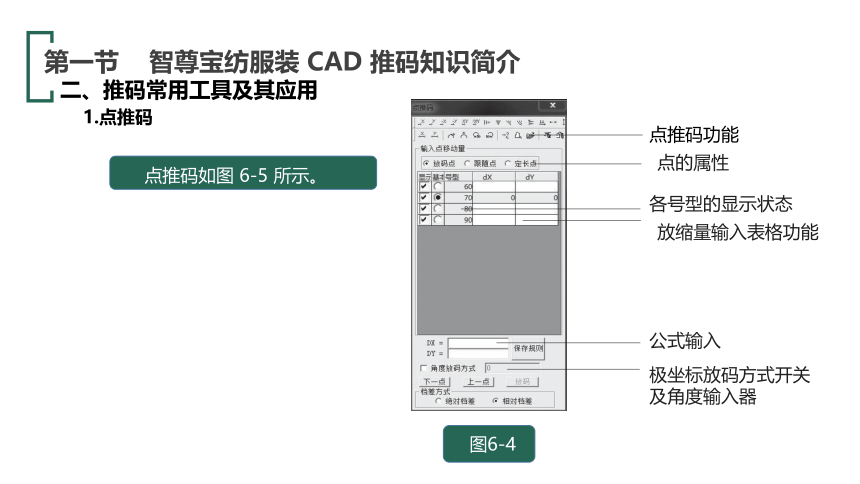

点推码如图 6-5 所示。
图6-4
二、推码常用工具及其应用
点推码功能
点的属性
各号型的显示状态
放缩量输入表格功能
公式输入
极坐标放码方式开关及角度输入器
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码
（1）拷贝 X 。
功能：对某放码参照点的 X 放码量拷贝。
操作方法：选择放码点，使用该工具，选择放码量来自的关键点（放码点）。
（2）拷贝 Y 。
功能：对某放码参照点的 Y 放码量拷贝。
操作方法：选择放码点，使用该工具，选择放码量来自的关键点（放码点）。
（3）镜像 X 。
功能：对某放码参照点的 X 放码量的取反拷贝。
操作方法：选择放码点，使用该工具，选择放码量来自的关键点（放码点）。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码
（4）镜像 Y 。
功能：对某放码参照点的 Y 放码量的取反拷贝。
操作方法：选择放码点，使用该工具，选择放码量来自的关键点（放码点）。
（5）拷贝点 。
功能：对某放码参照点的 X、Y 放码量拷贝。
操作方法：选择放码点，使用该工具，选择放码量来自的关键点（放码点）。
（6）镜像点 。
功能：对某个放码参照点的 X、Y 放码量的取反拷贝。
操作方法：选择放码点，使用该工具，选择放码量来自的关键点（放码点）。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码
（7）等分 X 。
功能：按基本码与其上一码的档差作为统一的档差而计算的 dX 值。
操作方法：在基本码的上一码的 dX 档输入与基本码的档差，然后使用该工具，则系统自动算出各号型的dX 值。
（8）等分 Y 。
功能：按基本码与其上一码的档差作为统一的档差而计算的 dY 值。
操作方法：在基本码的上一码的 dY 档输入与基本码的档差，然后使用该工具，则系统自动算出各号型的dY 值。
（9）X 归零。
功能：令被选中点的各号型 dX 值全归零。
操作方法：选择放码点，使用该工具，即可实现操作。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码
（10）Y 归 零 。
功能：令被选中点的各号型 dY 值全归零。
操作方法：选择放码点，使用该工具，即可实现操作。
（11）X 取反。
功能：令被选中点的各号型 dX 值全取反。
操作方法：选择放码点，使用该工具，即可实现操作。
（12）Y 取反。
功能：令被选中点的各号型 dY 值全取反。
操作方法：选择放码点，使用该工具，即可实现操作。
（13）切线方式 。
功能：令放码点原坐标系调整为沿选中点的切线方向。
操作方法：选择放码点，选中角度放码方式，再使用该工具，即可实现操作。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码
（14）法线方式 。
功能：令放码点原坐标系调整为沿选中点的法线方向。
操作方法：选择放码点，选中角度放码方式，再使用该工具，即可实现操作。
（15）逆时针旋转 90°。
功能：令放码点坐标系逆时针旋转 90°。
操作方法：选择放码点，选中角度放码方式，再使用该工具，即可实现操作。
（16）顺时针旋转 90°。
功能：令放码点坐标系顺时针旋转 90°。
操作方法：选择放码点，选中角度放码方式，再使用该工具，即可实现操作。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码
（17）导入点放码规则 。
功能：直接调入已有的点放码规则。
操作方法：选择欲导入放码规则的放码点，使用该工具，导入所选的点放缩规则文件，即可导入点放码规则。
（18）导入整个裁片放码规则 。
功能：直接调入已有的整个裁片放码规则。
操作方法：选择裁片，使用该工具，导入所选的整个裁片放码规则文件，调整规则点序号，打开即可完成推码操作。
（19）保存点放码规则 。
功能：将某放码点的放码规则保存。
操作方法：选择放码点，使用该工具，输入文件名，保存。
（20）保存整个裁片放码规则 。
功能：将整个裁片所有放码点的放缩规则保存。
操作方法：选择已经放好码的裁片，使用该工具，输入文件名，保存。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
1.点推码
（21）点对齐 。
功能：将所有推码的号型在某一点对齐。
操作方法：使用该工具，选择对齐裁片的基准点即可。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
2.线推码
线推码如图 6-6 所示。
（1）输入垂直放码线 。
功能：绘制主要沿 X 轴方向进行放缩的放码线。
操作方法：使用该功能，选择放码线的起始位置，拖动鼠标箭头确定放码线的第二点、第三点……终点， 右击结束，放码线可以是折线，使放码时可以避开某些关键点。
（2）输入水平放码线 。
功能：绘制主要沿 Y 轴方向进行放缩的放码线。
操作方法：使用该功能，选择放码线的起始位置，拖动鼠标箭头确定放码线的第二点、第三点……终点， 右击结束，放码线可以是折线，使放码时可以避开某些关键点。
二、推码常用工具及其应用
线推码功能
各号型的显示状态
放缩量输入表格功能
公式输入器
图6-6
第一节 智尊宝纺服装 CAD 推码知识简介
2.线推码
（3）删除放码线 。
功能：删除当前放码线。
操作方法：选择待删除的放码线，使其以红色显示，使用该功能即可。
（4）点对齐 。
功能：设置用于线放码的基准点。
操作方法：使用该功能，选择基准点。
（5）等分 。
功能：按基本码与其上一码的档差作为统一的档差而计算的 q 值。
操作方法：在基本码的上一码的 q 档输入与基本码的档差，然后使用该功能，则自动算出各号型的 q 值。
（6）导入线放缩规则 。
功能：直接调入已有的线放缩规则。
操作方法：输入放码线，使用该功能，打开所选的线放缩规则文件。
二、推码常用工具及其应用
第一节 智尊宝纺服装 CAD 推码知识简介
2.线推码
（7）保存线放码规则 。
功能：将线放缩规则保存。
操作方法：在 Q1、Q2、Q3 公式输入器中输入放缩函数或 q1、q2、q3 的放缩量后，使用该功能，输入文件名，保存。
二、推码常用工具及其应用
