服装CAD设计应用
第七章
智尊宝纺服装 CAD 排料
一、进入工作界面

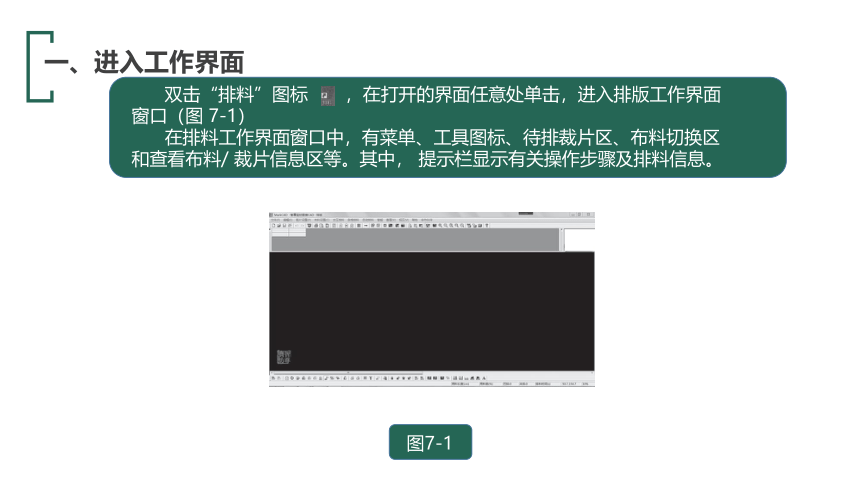

双击“排料”图标 ，在打开的界面任意处单击，进入排版工作界面窗口（图 7-1）
在排料工作界面窗口中，有菜单、工具图标、待排裁片区、布料切换区和查看布料/ 裁片信息区等。其中， 提示栏显示有关操作步骤及排料信息。
图7-1
一、进入工作界面

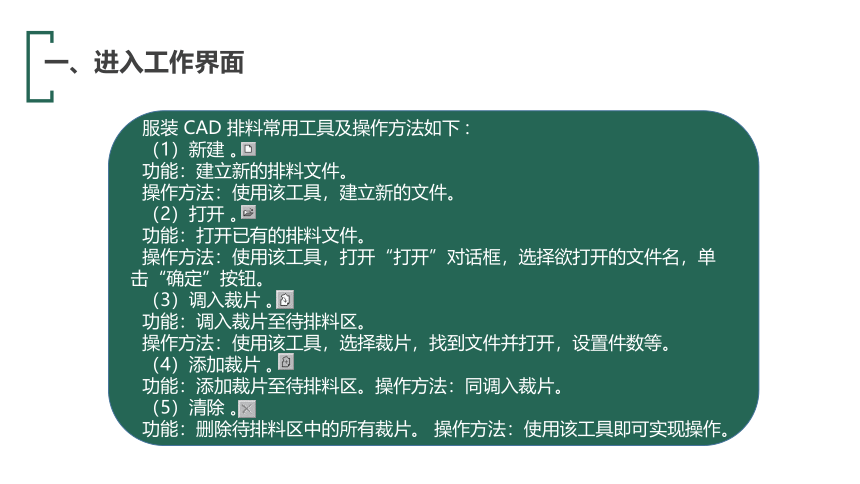

服装 CAD 排料常用工具及操作方法如下 :
（1）新建 。
功能：建立新的排料文件。
操作方法：使用该工具，建立新的文件。
（2）打开 。
功能：打开已有的排料文件。
操作方法：使用该工具，打开“打开”对话框，选择欲打开的文件名，单击“确定”按钮。
（3）调入裁片 。
功能：调入裁片至待排料区。
操作方法：使用该工具，选择裁片，找到文件并打开，设置件数等。
（4）添加裁片 。
功能：添加裁片至待排料区。操作方法：同调入裁片。
（5）清除 。
功能：删除待排料区中的所有裁片。 操作方法：使用该工具即可实现操作。
一、进入工作界面

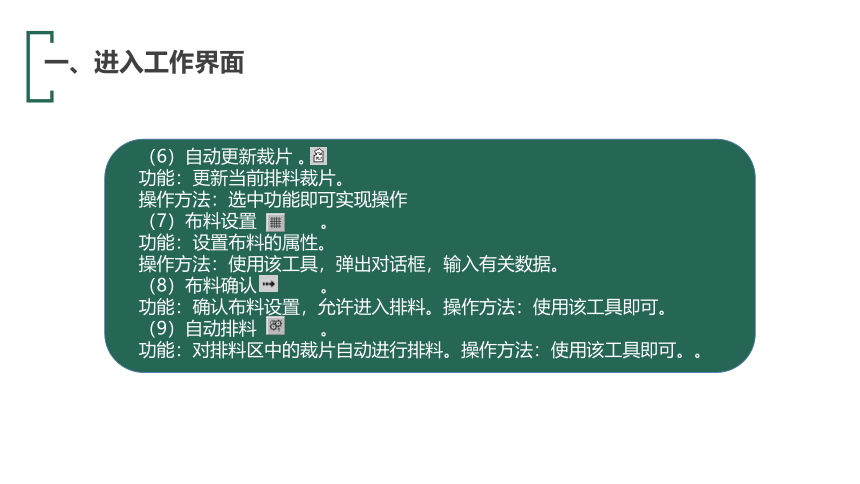

（6）自动更新裁片 。
功能：更新当前排料裁片。
操作方法：选中功能即可实现操作
（7）布料设置 。
功能：设置布料的属性。
操作方法：使用该工具，弹出对话框，输入有关数据。
（8）布料确认 。
功能：确认布料设置，允许进入排料。操作方法：使用该工具即可。
（9）自动排料 。
功能：对排料区中的裁片自动进行排料。操作方法：使用该工具即可。。
二、调入裁片

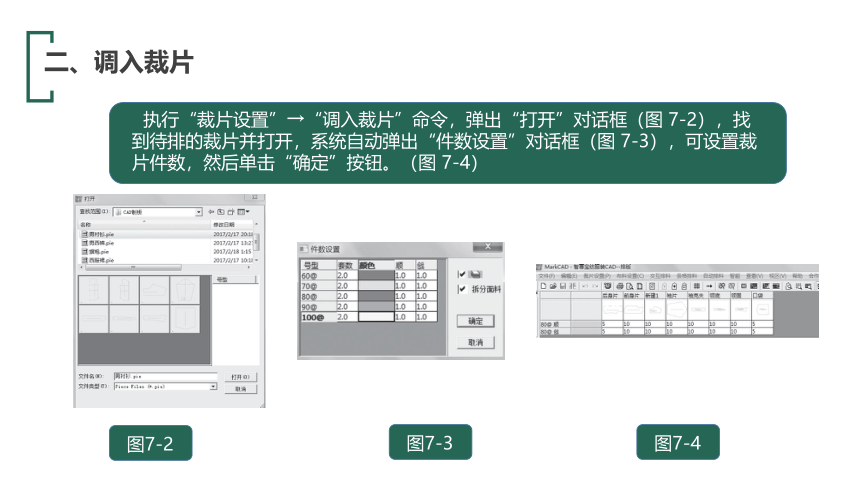

执行“裁片设置”→“调入裁片”命令，弹出“打开”对话框（图 7-2），找到待排的裁片并打开，系统自动弹出“件数设置”对话框（图 7-3），可设置裁片件数，然后单击“确定”按钮。（图 7-4）
图7-3
图7-2
图7-4
三、布料设置确认

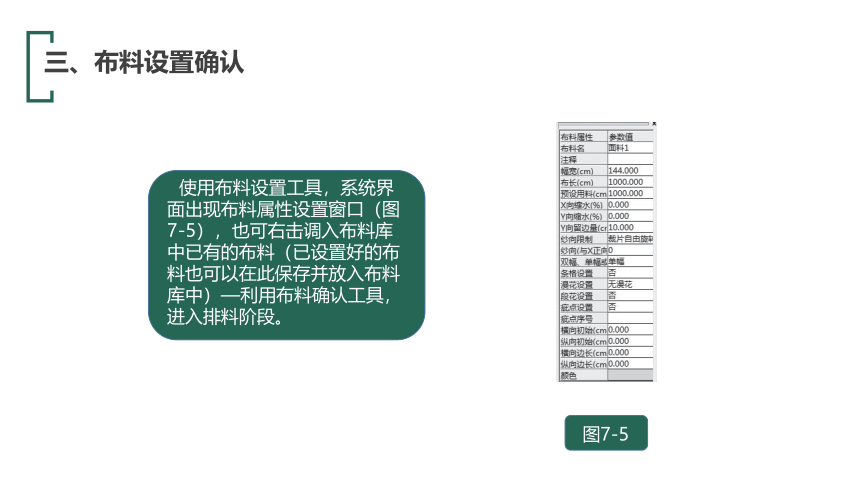

使用布料设置工具，系统界面出现布料属性设置窗口（图 7-5），也可右击调入布料库中已有的布料（已设置好的布料也可以在此保存并放入布料库中）—利用布料确认工具，进入排料阶段。
图7-5
四、取下所有裁片
利用取下所有裁片工具 ，将所有裁片调入，可采用交互式排料、自动排料或手动排料等。（图 7-6）
图7-6
五、手动排料
图7-7
（一）取下裁片的方式
（1）单击待裁区内的件数数字—用鼠标箭头拖动至排料区—拖到合适位置单击确定。（图 7-7）
（2）单击裁片名称（如前身片），即前身片所有裁片被调入排料区。（图 7-8）
图7-8
五、手动排料
（一）取下裁片的方式
（3）单击号型，如 ，90 码顺的一套裁片就被调入排料区内。（图 7-9）
（4）利用取下所有裁片工具 ，将所有裁片调入排料区。
图7-9
五、手动排料
（二）调整裁片方向
单击裁片，按F1 键，裁片180°旋转；按F2 键，裁片45°旋转；按F3 键，裁片逆时针1°旋转；按F4 键， 裁片顺时针 1°旋转；按 F6 键，裁片以 X 轴镜像旋转；按 F7 键，裁片以 Y 轴镜像旋转。裁片方向调整完成后， 单击确定。
六、条格排料
（1）调入裁片—利用布料设置工具—双击“条格设置”，使其变成“是” —单击小三点按钮 ，打开“条格设置”对话框（图 7-10）—设置条格（横向初始、纵向初始是距离边的距离，横向间距、纵向间距是格的距离），横向间距为 10，纵向间距为 10—单击“确定”按钮—利用布料确认工具。（图 7-11）
图7-10
图7-11
六、条格排料
（2）取下裁片。单击待裁区内的件数数字—用鼠标箭头拖动到排料区—拖到合适位置后单击确定。
（3）执行“条格排料”→“对格点设置状态”命令（图 7-12）—执行“条格排料”→“主对格点设置” 命令—选择主对格片、裤前片—选择主对格点、臀围宽点—单击确定，打开“设置范围”对话框（图 7-13）— 选择应用范围—单击“确定”按钮。
图7-12
图7-13
六、条格排料
（4）执行“条格排料”→“对格点设置”→“X 同向对齐”命令—利用条格排料状态工具（如需取消条格，再次利用条格排料状态工具）。（图 7-14）
图7-14
七、智能排料
利用智能排料工具 —打开“智尊智能排料”对话框，输入相应参数—单击“确定”按钮。（图 7-15）
图7-15
八、自动排料或交互排料
利用自动排料工具，开始自动排料，或利用交互排料工具的有关功能进行手动排料。在排料区内右击，弹出交互排料各项功能的下拉框，选择下拉菜单或图标工具进行操作。
THANKS
