三、城市园林绿地的类型和相关指标
2.5 方案设计的表现

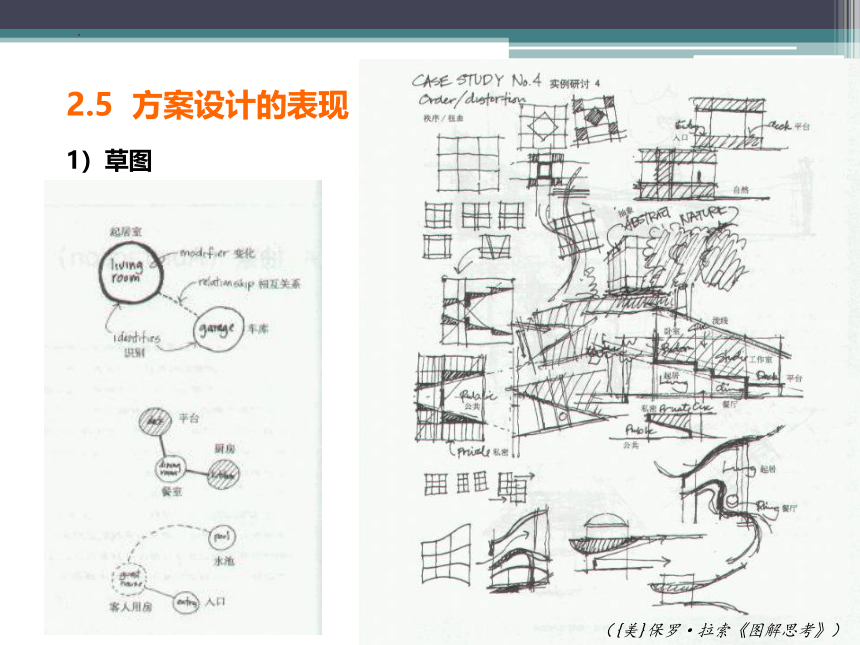

1）草图
（{美}保罗·拉索《图解思考》）
2）正图（手绘或者电脑绘制）
手绘平面图（自绘）
Photoshop平面图（自绘）
3）模型
Sketch Up模型（自绘）
3DMAX模型（自绘）

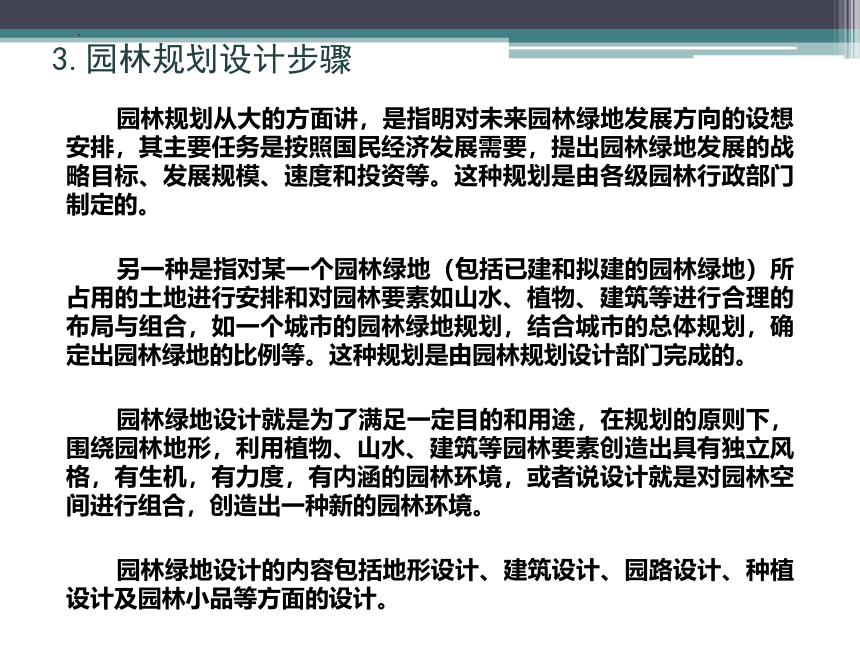

3.园林规划设计步骤
园林规划从大的方面讲，是指明对未来园林绿地发展方向的设想安排，其主要任务是按照国民经济发展需要，提出园林绿地发展的战略目标、发展规模、速度和投资等。这种规划是由各级园林行政部门制定的。
另一种是指对某一个园林绿地（包括已建和拟建的园林绿地）所占用的土地进行安排和对园林要素如山水、植物、建筑等进行合理的布局与组合，如一个城市的园林绿地规划，结合城市的总体规划，确定出园林绿地的比例等。这种规划是由园林规划设计部门完成的。
园林绿地设计就是为了满足一定目的和用途，在规划的原则下，围绕园林地形，利用植物、山水、建筑等园林要素创造出具有独立风格，有生机，有力度，有内涵的园林环境，或者说设计就是对园林空间进行组合，创造出一种新的园林环境。
园林绿地设计的内容包括地形设计、建筑设计、园路设计、种植设计及园林小品等方面的设计。

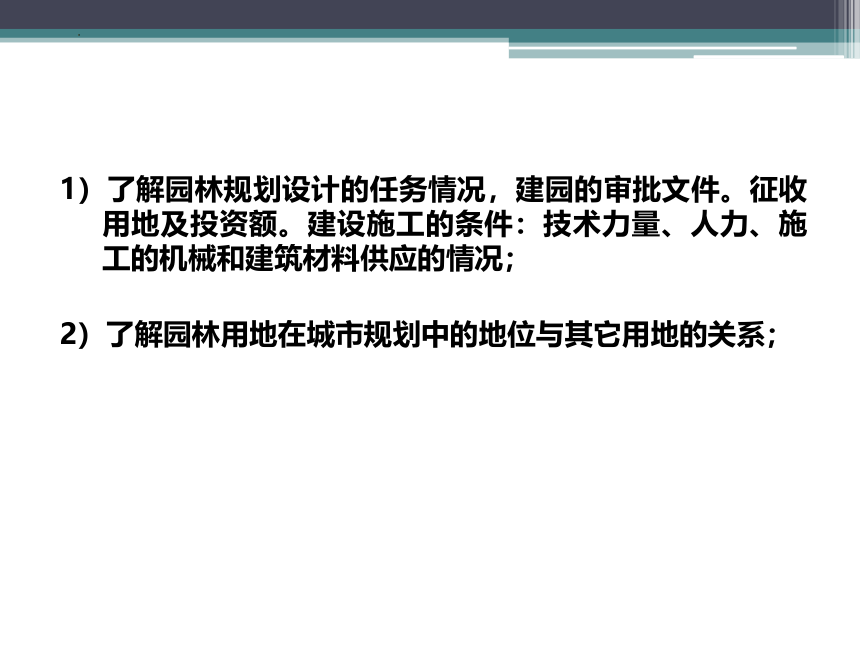

1）了解园林规划设计的任务情况，建园的审批文件。征收用地及投资额。建设施工的条件：技术力量、人力、施工的机械和建筑材料供应的情况；
2）了解园林用地在城市规划中的地位与其它用地的关系；
3）收集园林用地的历史、现状及自然资料；
4）研究分析园林用地内外的景观情况；
5）依据设计任务的要求，考虑各种影响因素，拟定园林内应设置的项目内容与设施，并确定其规模大小；
6）进行园林规划，确定全园的总体布局，计算工程量，造价概算，分期建设的安排。
7）经审批同意后，可进行各种内容和各个地段的详细设计，包括植物种植设计；
8）绘制局部详图：园林工程技术设计、建筑设计、结构设计、施工图、编制预算及文字说明。
规划设计的步骤根据园林面积的大小，工程复杂的程度，可按具体情况增减。如园林面积很大，则需先有分区的规划；如园林规模不大，则园林规划与详细设计可结合进行。
园林规划设计后，进行施工阶段还需制定施工组织设计。在施工放样时，对规划设计结合地形的实际情况需要校核、修正和补充。在施工后需进行地形测量，以便复核整形。
有些园林工程内容如叠石、大树的种植等，在施工过程中还需在现场根据实际的情况，对原设计方案进行调整。
4.园林规划设计的内容
规划设计的各个阶段都有一整套设计图纸、分析计算图表和文字说明。
一般包括以下内容：
1）现状分析
对园林用地的情况进行调查研究和分析评定。为园林规划设计提供基础资料。
⑴园林在城市中的位置，附近公共建筑及停车场地情况，游人的主要人流方向、数量及公共交通的情况，园林外围及园内现有的道路广场情况：性质、走向、标高、宽度、路面材料等；
⑵当地多年积累的气象资料：每月最低、最高的及平均的气温、水温、湿度，降雨量及历年最大暴雨量，每月阴天日数，风向和风力等；
⑶用地的历史沿革和现在的使用情况；
⑷园林规划范围界线，周围红线及标高，园外环境景观的分析、评定；
⑸现有园林植物、古树、大树的品种、数量、分布、高度、覆盖范围、地面标高、质量、生长情况、姿态及观赏价值的评定；
⑹现有建筑物和构筑物的立面形式、平面形状、质量、高度、基地标高、面积及使用情况；
⑺园内及外围现有地上地下管线的种类、走向、管径、埋置深度、标高和柱杆的位置高度；
⑻现有水面及水系的范围，水底标高、河床情况，常水位、最高及最低水位、历史上最高洪水位的标高，水流的方向、水质及岸线情况，地下水的常水位及最高、最低水位的标高、地下水的水质情况；
⑼现有山峦的形状、坡度、位置、面积、高度及土石的情况；
⑽地貌、地质及土壤情况的分析评定，地基承载力，内摩擦角度、滑动系数、土壤坡度的自然稳定角度；
⑾地形标高坡度的分析评定；
⑿风景资源与风景视线的分析评定。
2）总体规划
确定园林的总体布局，对园林各部分作全面的安排。常用图纸比例为1:1000或1:2000。
王晓俊 2000
总体规划包括以下内容：
⑴园林的范围，园林用地内外分隔的设计处理与四周环境的关系，园外借景或障景分析和设计处理；
⑵计算用地面积和游人量、确定园林活动内容，需设置的项目和设施的规模、建筑面积和设备要求；
⑶确定出入口位置，并进行园门布置和汽车停车场、自行车停车棚的位置安排；
⑷园林活动内容的功能分区，活动项目和设施的布局，确定园林建筑的位置和组织建筑空间；
⑸景色分区：按各种景色构成不同风景造型的艺术境界来进行分区；
⑹园林河湖水系的规划、水底标高、水面标高的控制、水工构筑物的设置；
⑺园林道路系统、广场的布局及组织导游线；
⑻规划设计园林的艺术布局、安排平面的及立面的构图中心和景点、组织风景视线和景观空间；
⑼地形处理、竖向规划，估计填挖土方的数量、运土方向和距离、进行土方平衡；
⑽园林工程规划：护坡、驳岸、挡土墙、围墙、水塔、水工构筑物、变电间、厕所、化粪池、消防用水、灌溉和生活给水、雨水排水、污水排水、电力线、 照明线、广播通讯线等管网的布置；
⑾植物群落的分布、树木种植规划、制定苗木计划、估算树种规格与数量；
⑿园林规划设计意图的说明、土地使用平衡表、工程量计算、造价概算、分期建园计划。
3）初步设计
在全园规划的基础上，对园林的各个地段及各项工程设施进行设计。常用的图纸比例为1:500或1:200。
初步设计包括以下内容：
⑴主要出入口、次要出入口和专用出入口的设计，包括园门建筑、内外广场、服务设施、园林小品、绿化种植、市政管线、室外照明、汽车停车场和自行车停车棚等的设计；
⑵各功能区的设计：各区的建筑物、室外场地、活动设施、绿地、道路广场、园林小品、植物种植、山石水体、园林工程、构筑物、管线、照明等的设计；
⑶园内各种道路的走向、纵横断面、宽度，路面材料及做法、道路中心线坐标及标高、道路长度及坡度、曲线及转弯半径、行道树的配置、道路透景视线；
⑷各种园林建筑初步设计方案：平面、立面、剖面、主要尺寸、标高、坐标、结构形式、建筑材料、主要设备；
⑸各种管线的规格，管径尺寸、埋置深度、标高、坐标、长度、坡度或电杆灯柱的位置、形式、高度，水、电表位置，变电或配电间，广播室位置，广播喇叭位置，室外照明方式和照明点位置，消防栓位置；
⑹地面排水的设计，分水线、汇水线、汇水面积、明沟或暗管的大小、线路走向、 进水口、出水口和窨井位置；
⑺土山、石山设计：平面范围、面积、坐标、等高线、标高、立面、立体轮廓、叠石的艺术造型；
⑻水体设计：河湖的范围、形状，水底土质处理、标高，水面控制标高，岸线处理；
⑼各种建筑小品的位置，平面形状、立面形式；
⑽园林植物的品种、位置和配植形式，确定乔木和灌木的群植、丛植、孤植及与绿篱的位置，花卉的布置，草地的范围。
4）植物种植设计
依据树木种植规划，对园林各地段进行植物配置。常用的图纸比例为1:500或1:200。
包括以下内容：
⑴树木种植的位置、标高、品种、规格、数量；
⑵树木配植形式：平面、立面形式及景观。乔木与灌木，落叶与常绿，针叶与阔叶等的树种组合；
⑶蔓生植物的种植位置、标高、品种、规格、数量、攀缘与棚架情况；
⑷水生植物的种植位置、范围，水底与水面的标高，品种、规格、数量；
⑸花卉的布置，花坛、花境、花架等的位置，标高、品种、规格、数量；
⑹花卉种植排列的形式：图案排列的式样，自然排列的范围与疏密程度，不同的花期、色彩、高低、草本与木本花卉的组合；
⑺草地的位置范围、标高、地形坡度、品种。
5）施工图设计
按详细设计的意图，对部分的内容和复杂工程进行结构设计，制定施工的图纸与说明，常用的图纸比例为1:100，1:50或l:20。
王晓俊 2000
施工图设计包括以下内容：
⑴给水工程：水池、水闸、泵房、水塔、水表、消防栓、灌溉用水的水龙头等的施工详图；
⑵排水工程：雨水进水口，明沟，窨井及出水口的铺设，厕所化粪池的施工图；
⑶供电及照明：电表、配电间或变电间、电杆、灯柱、照明灯等施工详图；
⑷园林建筑、庭院、活动设施及场地的施工图；
⑸道路广场硬地的铺设及回车道，停车场的施工图；
⑹叠石、栏干、踏步、说明牌、指路牌等小品的施工图；
⑺护坡、驳岸、挡土墙、围墙、台阶等园林工程的施工图。
6）编制预算及说明书
对各阶段布置内容的设计意图，经济技术指标，工程的安排等用图表及文字形式说明。
⑴园林概况，在城市园林绿地系统中的地位，四周情况等的说明；
⑵园林规划设计的原则、特点及设计意图的说明；
⑶园林各个功能分区及景色分区的设计说明；
⑷园林建筑物、活动设施及场地的项目、面积、容量表；
⑸园林建设的工程项目、工程量、建筑材料、价格预算表；
⑹园林分期建设计划，要求在每期建设后，在建设地段能形成园林的面貌，以便分期投入使用；
⑺建园的人力配备；工种、技术要求、工作日数量、工作日期；
⑻园林的经济技术指标；
⑼园林规划设计中要说明的其它问题。
为了表现园林规划设计的意图，除绘制平面图、立面图、剖面图外，还可绘制轴测投影图、鸟瞰图、透视图和制作模型，以便更形象地表现园林的设计。
5. 基地调查和分析
园林拟建地又称为基地，它是由自然力和人类活动共同作用所形成的复杂空间实体，它与外部环境有着密切的联系。
对绿地现状的考察是我们进行每一步规划设计时所不可缺少的,主要包括以下两点内容：
1）基地自身的条件，如地形、原有植被、遗址遗迹等可利用的造景条件；
2）周围建筑、道路、环境的关系。
1）基地现状调查内容
基地现状调查包括收集与基地有关的技术资料和进行实地踏看、测量两部分工作。
王晓俊 2000
基地现状调查的内容有：
⑴基地自然条件：地形、水体、土壤、植被；
王晓俊 2000
⑵气象资料：日照条件、温度、风、降雨、小气候；
王晓俊 2000
⑶人工设施：建筑及构筑物、道路和广场、各种管线；
⑷视觉质量：基地现状景观、环境景观、视域；
⑸基地范围及环境因子：物质环境、知觉环境、小气候、城市规划法规。
现状调查并不需将所有的内容一个不漏地调查清楚，应根据基地的规模、内外环境和使用目的分清主次，主要的应深入详尽地调查，次要的可简要地了解。
2）基地分析
基地分析是在客观调查和主观评价的基础上，对基地及其环境的各种因素作出综合性的分析与评价，使基地的潜力得到充分发挥。
基地分析包括在地形资料的基础上进行坡级分析、排水类型分析，在土壤资料的基础上进行土壤承载分析，在气象资料的基础上进行日照分析、小气候分析等。
王晓俊 2000
风景园林设计既要注重功能、形式、设计的个性和风格、技术和工程，同时也不能忽视使用者的需要、价值观以及行为习惯。但是过分强调功能会使设计缺乏人情味。环境设计应从人们的行为出发。从接受主义理论来看，设计作品作为一种文本，应从使用者的角度来填充和完成，因为只有通过使用者，才能实现设计作品的社会价值。
1）设计与行为
在研究人们一般行为特征的基础上可设计出符合人们行为习惯的环境，这种环境便于管理、能避免可能发生的破坏性行为。
2）环境和行为
心理情感反应会导致相应的行为。设计环境中的形体、色彩、符号、质感等特定的内容所表达的情感、环境的舒适、与使用目的的一致与否会直接影响人们的情绪，从而产生相应的行为。
6.行为与心理
7.园林绿地规划的基本方法
园林规划设计涉及面广、综合性强，既要考虑科学性，又要不失艺术性，处理好这些关系需要有一定的学识，这对初学者来说有一定难度，但是，园林设计还是有一些方法可循的。
1）注重构思立意
2）园林用地规划
园林用地规划主要考虑下列几方面的内容：
⑴找出各使用区之间理想的功能关系；
⑵在基地调查和分析的基础上合理利用基地现状条件；
⑶精心安排和组织空间序列。
主题是在规划、建筑、景观三个方面进行诱导设计，将项目地块潜在的最大价值发挥出来，引起人们的情感共鸣；同时运用成熟崭新的设计理念统领全局、纲举目张，其后的各个环节赋予中心主旨，营造出一系列具有内涵和价值的景观。
8.主题与表达
1）意在笔先——主题的确立
主题的确立虽说是创作的初始阶段，但从园林设计的整个阶段来讲，构思立意的明确，定位的准确，均可为整个设计增光添彩。
主题的确立即立意，是一个形象思维的过程，必须在调查研究过程中，对特定环境、历史文脉与景物所适宜表达的情意作详细的体察，心有所得，才开始立意设计。
原始数据
资源优势
功 能
主题确立
甄别总结
信息整合
纵横对比
（1）原始数据的整合
这是从行为具象上升到思维具象的过程，将原始数据如场地机理、基地区位交通条件、与周边环境结合情况、基地现有设施、地域历史和人文精神逐次提炼成影响设计的理性因素，从而进行进一步的分析评估。
（2）甄别和总结
根据主题的分类依据，挖掘场地自身的资源优势和功能要求，通过横向对比和纵向对比，找出最合适最恰当的主题定位。
①资源优势分析评价
对原始数据整合的理性因素进行合理取舍，将制约因素进一步转化为规划策略，提炼对主题确立有影响意义的项目，如特有文化资源、产业资源、环境资源等，作为规划依据和动力。
②横向对比与纵向对比
横向对比——所在地域环境的比较
所在地域已建成或已存在的绿地，寻求一个有创新、有突破的主题。在横向范围内形成一个主题亮点，树立一个新地标。
纵向对比——相同特征绿地的比较
对比具有相同特质的绿地，找出场地的适宜性和独特性，将场地面临的问题和挑战进一步转化成设计策略，在同类绿地中挖掘标新立异的主题取向，创造独具特色的景观。
③综合效益的考虑————社会、经济、生态效益
考虑建成后绿地将带来怎样的效益。不仅仅依靠固有的资源，而是在充分利用、天然资源的同时，主动创造景点景观来吸引游客。在绿地发挥生态效益，创造生态价值的同时还具有多重审美意蕴的观赏娱乐价值，直接或间接的带来经济、效益。
2）主题的确立
基于以上研究，我们要综合考虑各方面因素，全面把握，舍轻就重，彰显优势，充分挖掘和提炼场地的优秀品质，特别是从游人的实际需要出发，提取主题，对场地做一个适宜的、特色的定位。
3）以意驭术，文循意出——主题的表达
在主题确立的基础上，运用园林艺术和技术的各种方法，因地制宜地使立意中的艺术形象得以生动地实现，这是意匠经营、文循意出的过程，也是立意的赋形(为立意寻找准确、适合的形式)之过程，亦是融情入境，寄托设计者思想感情的过程。
1.全园主题的表达——规划层面
（1）平面构图
a.直接点题
b.间接点题
（2）地形山水格局
（3）规划结构
a.主题分区
b.主题轴线
c.道路系统
d.主题节点
2.局部主题的表达——详细设计层面
（1）园林要素的表达
a.山石水景
b.植物
c.建筑及小品
d.题名
（2）设计手法的表达
a.象征
b.比喻
c.叙述
d.再现
e.传承
f.转化
（3）设计手法在文化主题中的应用
局部主题实现
平面构图
表达
山石水景
主题确立
全园主题实现
总体布局
景观规划层面
详细设计层面
规划结构
地形山水格局
设计手法表达
园林要素表达
植物
建筑小品
题名
象征
比喻
叙述
传承
再现
转化
规划结构
总体布局
平面构图
道路系统
主题轴线
主题节点
主题分区
地形山水格局
景观规划层面上的表达——全园主题的实现
平面构图
全园主题主要是通过总体布局来表达的，总体布局首先要进行总平面构图。在场地范围内，利用可改造的要素构成与主题相关的平面形式，是规划层面上最对主题最直观的表达。
平面构图对主题的表达包括：直接点题和间接点题
4）详细设计层面上的表达——局部主题的实现
现代园林设计成长在各种思潮的碰撞、各种新技术新工艺的迅猛崛起下，景观设计的手法日益多元化，因此，对局部主题的实现更加丰富和多样。
①山水石景
山石——最原始的景观素材。无论是在东方还是西方，古代的一些建筑或景观遗留物很多都是石材完成的。因为石材坚固、耐久，能够使建构物保留最久远。所以它代表者永恒的意义。同时，在文化源源流长的中国，石头被赋予了很多的文化意义和性格特征，在大量的文学作品中被寄予某种象征。“石令人古，水令人远”，“山得水而活，得草木而华”。
以石之形来表达主题
狮子林：因园内“林有竹万，竹下多怪石，状如狻猊(狮子)者”
狮子林九狮峰：
初看涡孔遍布，无甚奇特，仔细端详依稀可见九头不同姿态的狮子，自在嬉耍，惟妙惟肖，活灵活现，故名“九狮峰”。
（http://travel..cn）
以石之色泽表达主题
扬州个园“四季假山”：
造园者用湖石、黄石、墨石、雪石分别叠砌，借助石料的色泽、配置的树木，以及光影效果，使寻踏者联想到春夏秋冬四季之景，表达出“春山艳冶而如笑，夏山苍翠而如滴，秋山明净而如妆，冬山惨淡而如睡” 的诗情画意。
（自拍）
以石之意来表达主题
北京菖蒲和公园“五岳独尊”：以红墙为背景，墙前安放了一块巨石，石上山脉流畅，层峦叠嶂，飞瀑流泉，嵯峨险兀，雄浑如泰山，取名“五岳独尊”。配以白色花岗岩须弥座，尽显奇石巧然天成。
（http://）
苏州博物馆庭院北墙之下独创的片石假山——“以壁为纸，以石为绘”，象征着江河大川浓缩于咫尺山林，呈现出清晰的轮廓和剪影效果，然而从博物馆内向外看却犹如一幅抽象的中国山水画。
(时代建筑 2011(5) )
水——许多民族对水有一种特殊的崇拜，认为水代表着洁净、神圣和宽容，认为透明清澈的水可以使人的灵魂更加清新。水的不同状态如溪流、瀑布、滴水、浪潮、包括水雾、冰体等都是表达的方式，能塑造丰富多样的主题意境。
(http://www.gooood.hk）
“曲水流觞”是自古来最能表现人文雅致的理水形式。王羲之等在举行修楔祭祀仪式后，在兰亭清溪两旁席地而坐，将盛了酒的觞放在溪中，由上游浮水徐徐而下，经过弯弯曲曲的溪流，觞在谁的面前打转或停下，谁就即兴赋诗并饮酒 。
(自拍)
下渚湖“水”主题区：
利用原有水资源优势和意境——开阔如漾，水天一色，“天开下渚湖”之美称，形成一处难得的百鸟栖息的山水景观。
(http://www.)
南京红楼文苑太虚幻境形式：用水雾营造仙境缥缈虚幻的氛围。
以水之形来表达主题
（http://www.）
梦清园中心景观——“活水园” 通过对水的不同形式处理，表达“水体的净化再生”主题。经过溪涧的曝气复氧，生物净化流程等形成雾喷效果，将净化后的水用于公园人工瀑布。
（http://design.yuanlin.com）
②植物
植物是园林空间中有生命的主要题材。它具有综合观赏的特性，以多样的姿态组成丰富的轮廓线，以不同的色彩构成瑰丽多彩的景观。它不但以其本身的色、香、形态作为造景的主题，同时还可陪衬其他造园题材产生生机盎然的画面，创造出幽邃旷远的不同意境。
以植物造型来契合主题
上海世纪公园植物造型，主题：丰收喜庆
(http://oa.)
以植物寓意来契合主题
杭州“西冷印社”是文人们进行书画等艺术活动的场所，植物主要是选择松、竹、梅作为配置，以突出“雅”字。
(http://www.qiezi001.com)
以植物色彩来契合主题
南京灵谷寺风景遍植红叶树种与桂花，既表现出“萧萧枫叶挂疏红”的景观，也体现了“月到中秋桂子香”的意境。
(http://www.)
③建筑及园林小品
造型上直接抒发意图
我们所熟知的建筑悉尼歌剧院的外型犹如即将乘风出海的白色风帆，与周围景色相映成趣。
(http://www.nipic.com)
观梅廊：因纪念东晋梅赜人们广植梅花以附岗名，观梅廊梅花造型顶平面和漏窗契合梅花主题。
形式、色彩、结构等的深层含义表达主题
祈年殿是按照“敬天礼神”的思想设计的，殿为圆形，象征天圆；瓦为蓝色，象征蓝天。
(http://www.nipic.com)
侵华日军南京大屠杀遇难同胞纪念馆就是一个很好的例子。纪念馆的造型形似墓地，断墙残壁的浮雕、尸骨室、寸草不长的卵石场地、枯树、寻求被杀亲人的母亲雕像，等等，再现了历史上那凄惨的瞬间。
（自拍）
圜丘坛：形圆象天，三层坛制，上层中心为一块圆石，外铺扇面形石块九圈，内圈九块，以九的倍数依次向外延展，栏板、望柱也都用九或九的倍数，象征“天”数。
(http://www.daoyoupeixun.com)
祈年殿：
用28根楠木大柱和36块互相衔接的榜、桷，支撑着三层连体的殿檐。中央四柱叫通天柱，代表四季；中层十二根金柱，代表十二个月；外层十二根檐柱，代表十二时辰；中外层相加二十四根代表二十四节气；三层相加二十八根，代表二十八星宿；加柱顶八根童柱，代表三十六天罡；宝顶下雷公柱，代表皇帝一统天下。
清河桥——从“一箭定乾坤”的主题契入，楚文化特色造型如楚佩、凤鸟纹样、漆器图案的简化设计，体现出楚国建筑与造型大气磅礴的整体气势。
通过对历史、文化元素的借鉴和挖掘来契合主题
(http://bk.)
乌龙潭象棋桥——乌龙潭自古就是“老南京”下棋览胜之处，吴敬梓曾在儒林外史中有过一段精彩描述，象棋桥借助棋盘铺装和可憩可观的象棋子表达这一主题。
(http://www.)
④题名达意
中国园林艺术常运用匾额、楹联、诗文、碑刻等形式进行暗示，来点景、立意，表现园林的艺术境界，中国园林楹联融文字于园林艺术之中，是中国文字里一种风格独特的文学形式，同样，现代园林中用题名来表达主题己成为不可缺少的构思内容之一。
以典故题名
月到风来亭——取意宋人邵雍诗句“月到天心处，风来水面时”。
(http://www.)
顾龙山公园景点——“野水平田”摘自张岩诗 ：
“顾龙山色郁葱葱，此曰登临忆上皇；佛塔摩空腾舍利，宝林无恙隐龙光；长天落日川原静，野水平田稻禾香；更上招提豁吟日，西风吹起雁行行。”
以主题意境题名
东山文化公园：“子归岗”和“迁望坡”——体现母盼游子早日归乡的意境，翘首以盼，拳拳暮爱之心殷殷。
听涛栈道——周边万壑松风、清风徐来，松涛阵阵。
题名：落下的天空 巴塞罗那北站广场
王向荣 2002
案例介绍：
宜籣經験
