项目1 认识常用低压电器
任务1 了解低压电器
【学】——低压电器的基本知识
电器是指能够根据外界信号的要求，自动或手动地接通或断开电路，断续或连续地改变电路参数，实现电路或非电对象的切换、控制、保护、检测、变换和调节作用的电工装置、设备和元件。通常把用于交流50HZ(或60HZ)，额定电压1200V以下、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品称为低压电器。
一、低压电器的分类
１.按动作方式分类
２.按控制对象分类
3. 按执行功能分类
4. 按用途分类
5. 按类别分类
学
二、低压电器型号命名编制说明
低压电器产品型号的编制，适用于下列13类产品：刀开关、转换开关、熔断器、自动开关、控制器、接触器、控制继电路、主令电器、电阻器、变阻器、调整器、电磁铁和其它等
产品型号一般由三部分组成：基本型号、基本规格、辅助规格，每部分又分别用数字或字母来表示不同的要求和使用范围
产品型号实例
学
图中电器的型号
学
１．基本型号一般由三位组成。第一位为类组号，用汉语拼音字母表示 最多限用三个字母。第二位为设计序号，用数字表示。第三位为特殊派生代号，用汉语拼音字母表示。
２．基本规格一般为两位。第一位为基本规格代号，用数字表示，个数不限；第二位为通用派生号，用汉字拼音字母表示，最好只用一个。
３．辅助规格一般由两位组成。第一位为辅助规格代号，用数字表示，个数不限；第二位为特殊环境条件派生号，用汉语拼音字母表示。
其中，类组代号与设计代号的组合表示产品系列，一般称为电器的系列号，同一系列的电器元件的用途、结构工作原理基本相同，而规格、容量根据需要可以有很多种。
例如 D Z 15 L —40 /3902
学
三、低压电器的标准
低压电器产品执行的标准有各国的国家标准和国际标准两种。
国际标准是指国际标准化组织(ISO)和国际电工委员会(IEC)所制定的标准，以及国际标准化组织(ISO)公布的国际组织所制定的某些标准
GB14048和GB7T 14048系列《低压开关设备和控制设备》
GB7251系列《低压成套开关设备和控制设备》
GB16916系列《家用和类似用途的不带过电流保护的剩余电流动作断路器》
GB16917系列《家用和类似用途的带过电流保护的剩余电流动作断路器》
GB6829-1995《剩余电流动作保护器的一般要求》
GB10963系列《家用和类似场所用过电流保护断路器》
GB13539和GB/T13539系列《低压熔断器》
GB17701-1999《设备用断路器》
GB/T 2423系列《电工电子产品环境试验》
GB2099系列《家用和类似用途插头插座》
GB17885-1999《家用及类似用途机电式接触器》等。
学
四、选用低压电器的基本原则：
1．安全原则
所选的低压电器必须保证准确、可靠的工作，合格的技术指标，以保障电气设备的正常运行。要符合防护标准和绝缘标准的要求，防止造成人身伤亡事故或电器设备损坏
2．经济原则
在符合安全标准，并可以达到所需的技术指标的条件下，尽可能选择性能价格比较高的电器，不要一味追求高价格。此外，还应根据低压电器使用时间及维修，更换周期的长短和维修的方便与否来选择
项目1 认识常用低压电器
任务2 认识熔断器

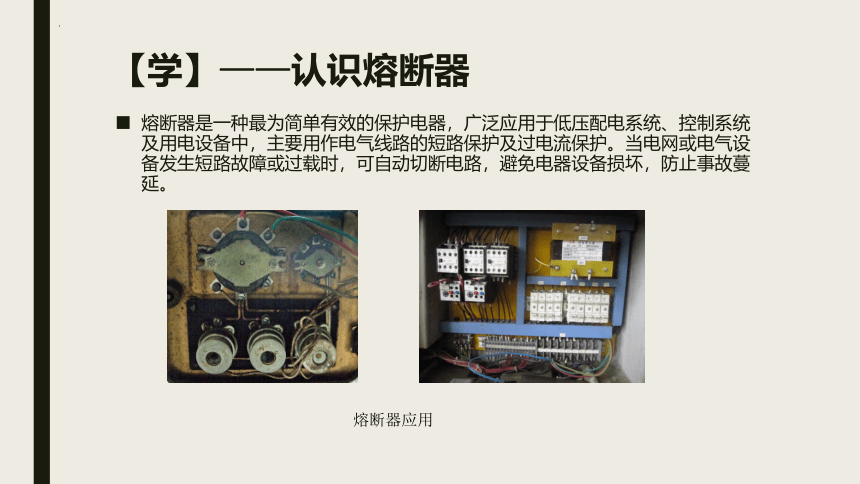

【学】——认识熔断器
熔断器是一种最为简单有效的保护电器，广泛应用于低压配电系统、控制系统及用电设备中，主要用作电气线路的短路保护及过电流保护。当电网或电气设备发生短路故障或过载时，可自动切断电路，避免电器设备损坏，防止事故蔓延。
熔断器应用
学
一、熔断器的结构和工作原理
熔断器虽然外形不同，但都由熔断体和熔断器支持件组成
熔断体一般由熔管（或座）、熔体、填料及导电部件等组成
常用熔断器的外形
熔断器的符号
FU
学
熔断器是根据电流的热效应原理工作的
使用时熔体与被保护电路串联，当电路发生短路或过电流时，流过熔体的电流使其发热，熔体会因过热而熔断，从而使电路断开
熔体是控制熔断特性的关键元件，它既是感测元件又是执行元件，单件呈片状者称为熔片，呈丝状者称为熔丝。
熔体的材料有两类: 一类为低熔点材料，如铅、铅锡合金，锑铝合金、锌等，只适用于低分断能力的熔断器；另一类为高熔点材料，如银、铜、铝等，不易熔断，适用于高分断能力的熔断器。
熔体
学
二、熔断器的主要技术参数
1．额定电压
额定电压是指保证熔断器能长期正常工作和分断后能够耐受的电压
2．额定电流
熔断器额定电流是保证熔断器能长期正常工作的电流，也称溶管（用来容纳熔体的绝缘管）额定电流。
熔体的额定电流是指保证熔体不超过允许温升的最大工作电流。
3．极限分断电流
极限分断电流是指熔断器在规定的额定电压和功率因数（或时间常数）条件下，能可靠断开的最大短路电流
4．熔断器型号
学
三、常用低压熔断器
1．螺旋式熔断器
螺旋式熔断器由瓷套、瓷帽、熔断管、熔断指示器以及上下接线端子等组成
1-瓷套 2-熔管（熔体） 3-瓷帽
螺旋管式熔断器的结构
螺旋式熔断器具有熔断快、分断能力强、体积小、结构紧凑、更换熔丝方便、安全可靠和熔断后标志明显等优点。广泛应用于工矿企业低压配电设备、机械设备的电气控制系统中作为短路和过电流保护。
主要有RL1、RL2、RL5、RL6、FB等系列
学
2．无填料封闭管式熔断器
1-铜箍；2-熔体管；3-铜冒；4-夹座；5-开口夹头；6-熔体；7-刀型夹头
RM10系列无填料封闭管式熔断器结构
常用产品有RM7，RM10等系列，主要用于低压电力网络、成套配电设备中做短路保护和连续过载保护
学
3．有填料高分断能力熔断器
1-底座；2-夹座；3-熔管；4-围笼 5-熔体
RT0系列有填料封闭管式熔断器结构
产品类型很多，有RT0、RT10、RT11、RT14、RT28、RT29、RT36等系列产品
由于它灭弧能力强，断流能力大，极限分断能力可达50000A,用于要求较高、短路电流较大的电路或有易燃易爆气体的场所，也常配套用于熔断器式隔离开关、开关熔断器等组合电器产品中
学
4. 快速熔断器
快速熔断器主要用于半导体功率元件或变流装置的短路保护
常用快速熔断器有RS系列、RST系列、RSG系列和RLS系列等
5．自复式熔断器
自复式熔断器是一种采用气体、超导材料或液态金属钠等作熔体的一种限流元件，有限流型和复合型两种。
自复式熔断器的优点是不必更换熔体，能重复使用，能实现自动重合闸；缺点是只能限制故障电流，不能切断故障电流。
6．其它类型熔断器
RX1型报警熔断器
R1、R1A系列熔断器
JB0击穿式保险器
RLF、BLF-1、BHC、ABLX-1、BLX型熔断器
学
液态金属钠作熔体的自复式熔断器的结构原理
1-引线端　2-熔体 3-绝缘管 4-出线端 5-填充剂 6-钢套 7-活塞8-氮气
　　　　　 　 自复式熔断器的结构原理
【教】——正确使用熔断器
一、选用熔断器
1．选择熔断器类型
主要依据电气控制线路的要求、负载的特性、使用场合和安装条件以及各类熔断器的使用范围来选择。
２．选择额定电流
　　根据被保护电路的需要，首先选择熔体的规格，再根据熔体去确定熔断器的规格。不同用途的熔断器选用规则不同。
对于照明和电热设备等没有冲击电流的电阻性负载，以及一般控制电路的熔断器，熔体的额定电流应稍大于或等于线路的额定电流。即被保护电路上所有电器工作电流之和。
用于保护电动机的熔断器
对于电动机回路，应按电动机启动电流倍数考虑躲过电动机启动电流的影响。
对于单台全压启动的三相笼型电动机，熔体的额定电流应不小于电动机额定电流的1.5～3.5倍；不经常启动或启动时间不长的电动机，选择较小倍数，频繁启动的电动机选择较大倍数。
教
对于多台全压直接启动的三相笼型电动机的总保护熔断器，一般选（1.5～2.5）×各台电动机电流之和；对于给多台电动机供电的主干线母线处的熔断器的额定电流可按下式计算：
----最大一台电动机的额定电流，
----同时使用的其他电动机额定电流之和。
降压启动的三相笼型电动机回路的熔断器额定电流一般选（1.5～2）×电动机额定电流
教
二、熔断器的使用和维护
（1）熔断器应串联在所保护电路的相线中，三相四线制电源的中性线上不得安装熔断器，而单相两线制的零线上应安装熔断器。
（2）检查负荷情况是否与熔体的额定值相配合。
（3）检查熔体管外观有无破损、变形现象，瓷绝缘部分有无破损或放电现象。
（4）熔体发生氧化、腐蚀或损伤时应及时更换。
（5）检查熔体管或插片与底座的接触点是否有过热或触头变色，若有则要及时修复。
（6）有熔断信号指示器的熔断器其指示是否正常。
（7）熔断器环境温度应与被保护对象的环境温度基本一致。若相差过大可能使保护动作产生误差。
（8）熔体烧断后，应首先查明原因。
（9）更换熔体（或熔管）时，必须把电源断开，以防止触电。尤其不允许在负荷未断开时带电更换熔体，以免发生电弧灼伤。安装的熔体不允许有任何的机械损伤。
（10）新熔体的规格与换下来的要一致，保证熔断器的各部分应接触良好，触头、钳口应有足够的压力，安装时应有防止电弧飞出的措施。
【做】——熔断器的识别、检测和安装
参考图中的标注，按照表1-1的内容完成熔断器的识别、检测和安装。
