园林规划设计课件
南京林业大学风景园林学院

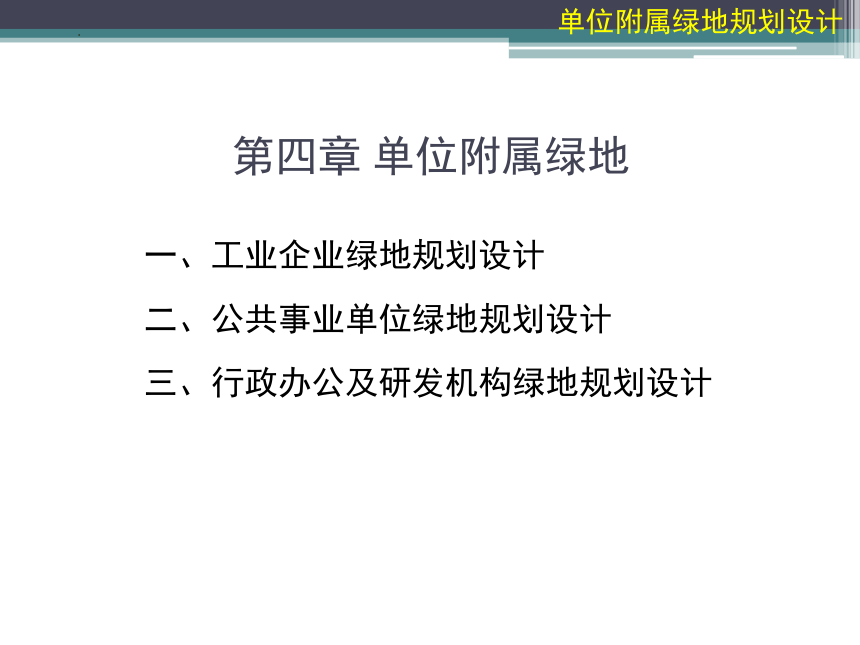

第四章 单位附属绿地
一、工业企业绿地规划设计
二、公共事业单位绿地规划设计
三、行政办公及研发机构绿地规划设计
单位附属绿地规划设计

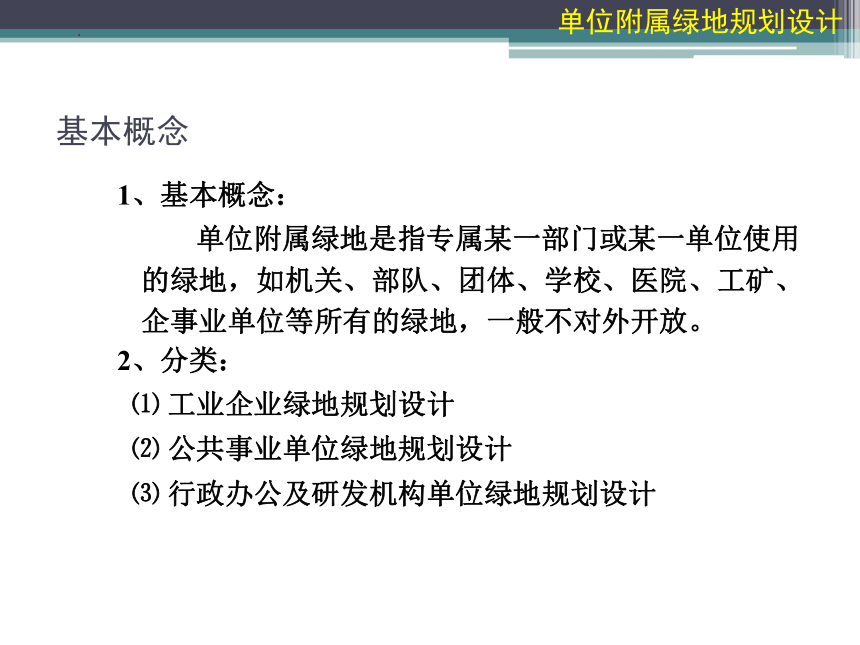

基本概念
1、基本概念：
单位附属绿地是指专属某一部门或某一单位使用的绿地，如机关、部队、团体、学校、医院、工矿、企事业单位等所有的绿地，一般不对外开放。
2、分类：
⑴ 工业企业绿地规划设计
⑵ 公共事业单位绿地规划设计
⑶ 行政办公及研发机构单位绿地规划设计
单位附属绿地规划设计

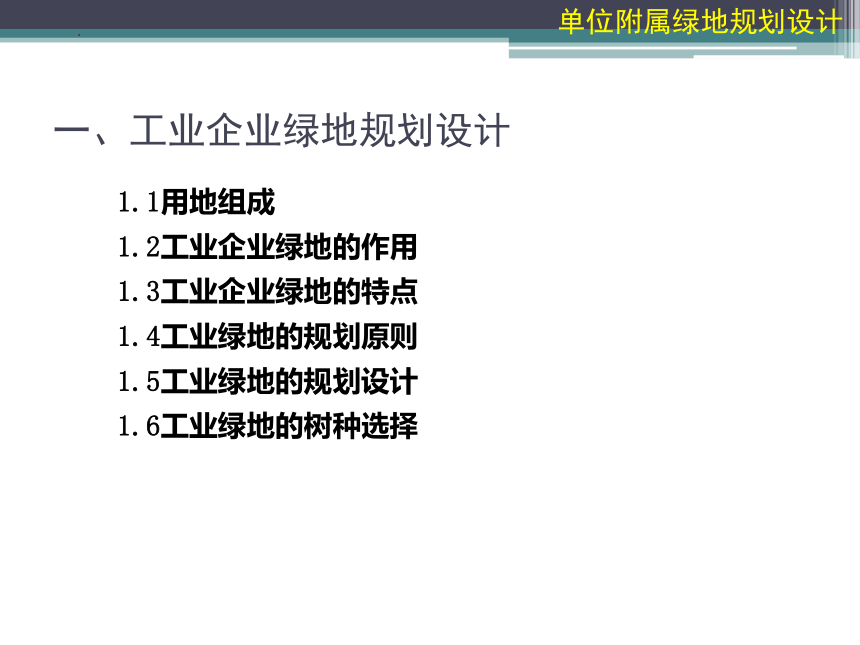

一、工业企业绿地规划设计
1.1用地组成
1.2工业企业绿地的作用
1.3工业企业绿地的特点
1.4工业绿地的规划原则
1.5工业绿地的规划设计
1.6工业绿地的树种选择
单位附属绿地规划设计

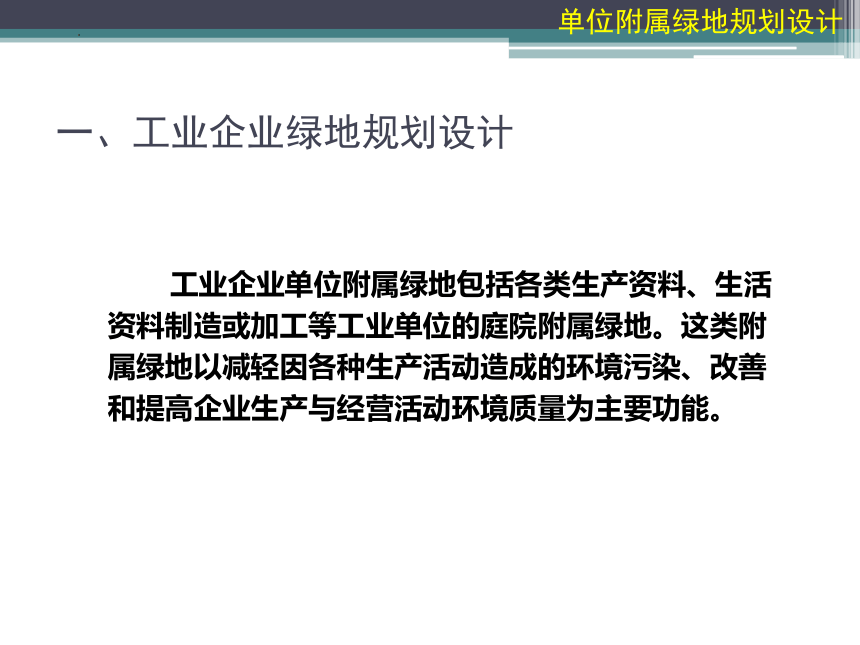

一、工业企业绿地规划设计
工业企业单位附属绿地包括各类生产资料、生活资料制造或加工等工业单位的庭院附属绿地。这类附属绿地以减轻因各种生产活动造成的环境污染、改善和提高企业生产与经营活动环境质量为主要功能。
单位附属绿地规划设计
一、工业企业绿地规划设计

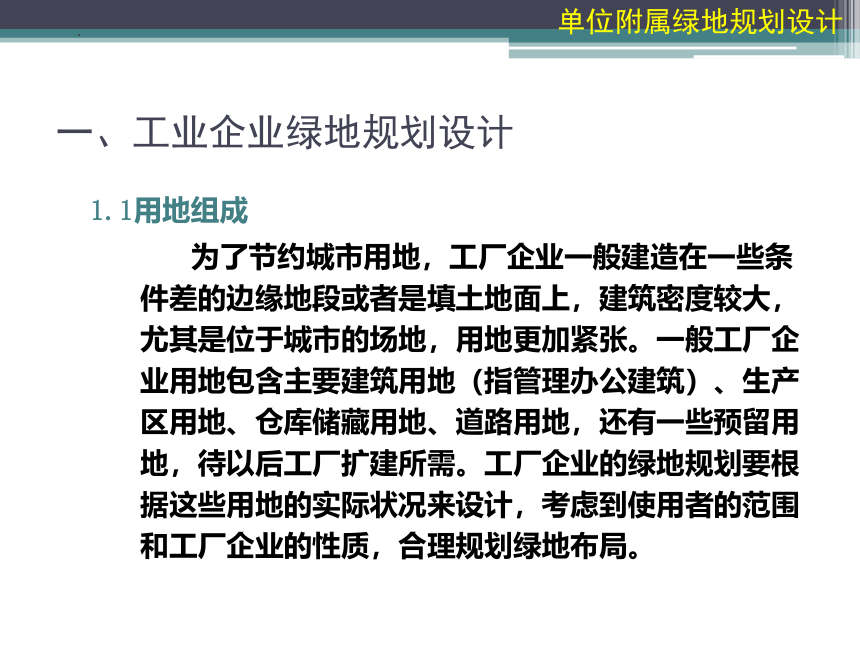

1.1用地组成
为了节约城市用地，工厂企业一般建造在一些条件差的边缘地段或者是填土地面上，建筑密度较大，尤其是位于城市的场地，用地更加紧张。一般工厂企业用地包含主要建筑用地（指管理办公建筑）、生产区用地、仓库储藏用地、道路用地，还有一些预留用地，待以后工厂扩建所需。工厂企业的绿地规划要根据这些用地的实际状况来设计，考虑到使用者的范围和工厂企业的性质，合理规划绿地布局。
单位附属绿地规划设计
一、工业企业绿地规划设计

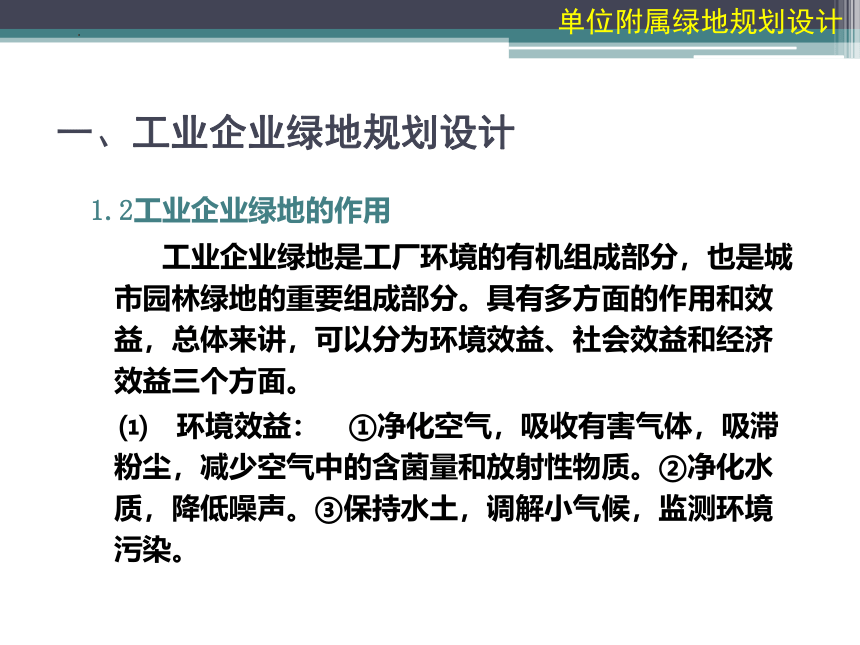

1.2工业企业绿地的作用
工业企业绿地是工厂环境的有机组成部分，也是城市园林绿地的重要组成部分。具有多方面的作用和效益，总体来讲，可以分为环境效益、社会效益和经济效益三个方面。
⑴ 环境效益： ①净化空气，吸收有害气体，吸滞粉尘，减少空气中的含菌量和放射性物质。②净化水质，降低噪声。③保持水土，调解小气候，监测环境污染。
单位附属绿地规划设计
一、工业企业绿地规划设计

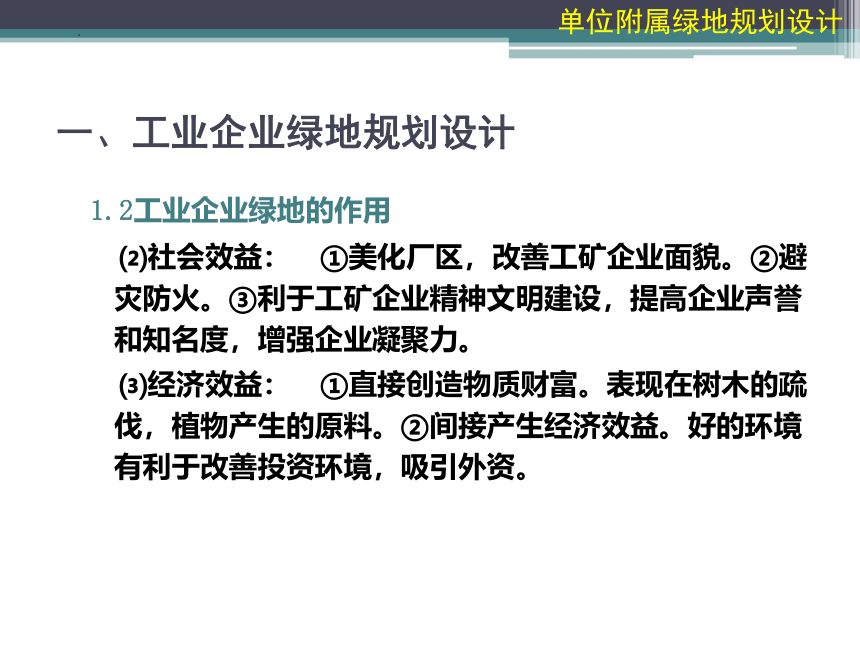

1.2工业企业绿地的作用
⑵社会效益： ①美化厂区，改善工矿企业面貌。②避灾防火。③利于工矿企业精神文明建设，提高企业声誉和知名度，增强企业凝聚力。
⑶经济效益： ①直接创造物质财富。表现在树木的疏伐，植物产生的原料。②间接产生经济效益。好的环境有利于改善投资环境，吸引外资。
单位附属绿地规划设计
一、工业企业绿地规划设计

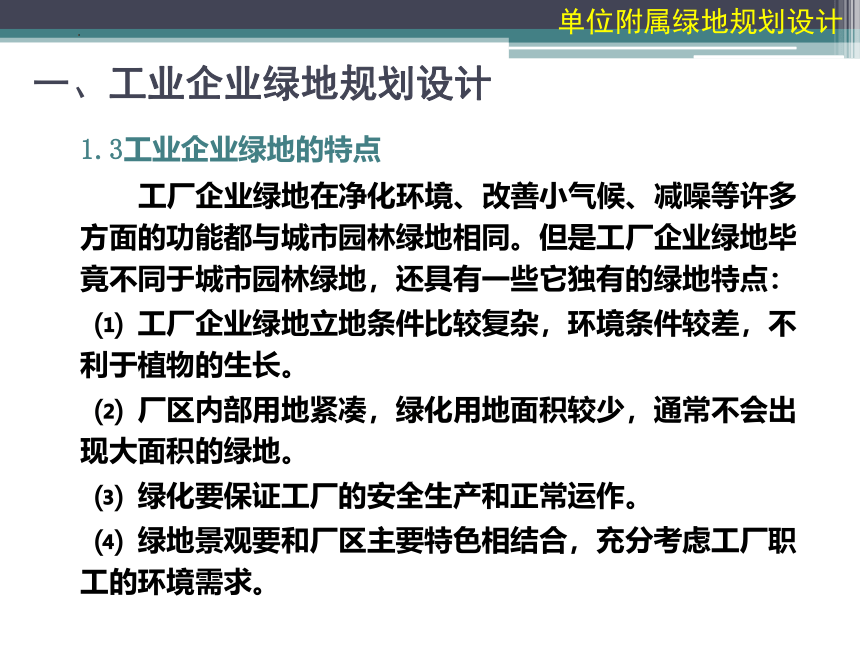

1.3工业企业绿地的特点
工厂企业绿地在净化环境、改善小气候、减噪等许多方面的功能都与城市园林绿地相同。但是工厂企业绿地毕竟不同于城市园林绿地，还具有一些它独有的绿地特点：
⑴ 工厂企业绿地立地条件比较复杂，环境条件较差，不利于植物的生长。
⑵ 厂区内部用地紧凑，绿化用地面积较少，通常不会出现大面积的绿地。
⑶ 绿化要保证工厂的安全生产和正常运作。
⑷ 绿地景观要和厂区主要特色相结合，充分考虑工厂职工的环境需求。
单位附属绿地规划设计
一、工业企业绿地规划设计

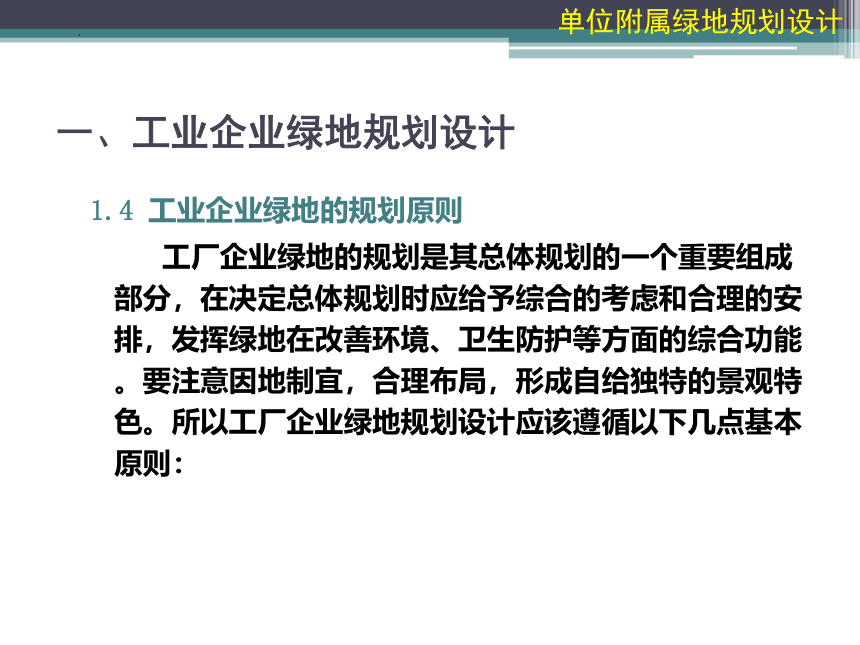

1.4 工业企业绿地的规划原则
工厂企业绿地的规划是其总体规划的一个重要组成部分，在决定总体规划时应给予综合的考虑和合理的安排，发挥绿地在改善环境、卫生防护等方面的综合功能。要注意因地制宜，合理布局，形成自给独特的景观特色。所以工厂企业绿地规划设计应该遵循以下几点基本原则：
单位附属绿地规划设计
一、工业企业绿地规划设计

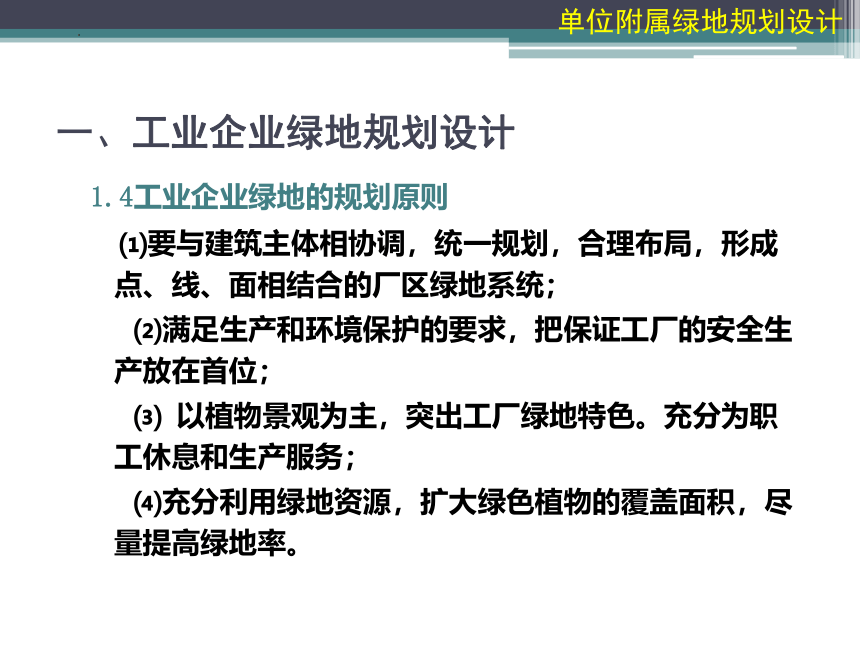

1.4工业企业绿地的规划原则
⑴要与建筑主体相协调，统一规划，合理布局，形成点、线、面相结合的厂区绿地系统；
⑵满足生产和环境保护的要求，把保证工厂的安全生产放在首位；
⑶ 以植物景观为主，突出工厂绿地特色。充分为职工休息和生产服务；
⑷充分利用绿地资源，扩大绿色植物的覆盖面积，尽量提高绿地率。
单位附属绿地规划设计
一、工业企业绿地规划设计

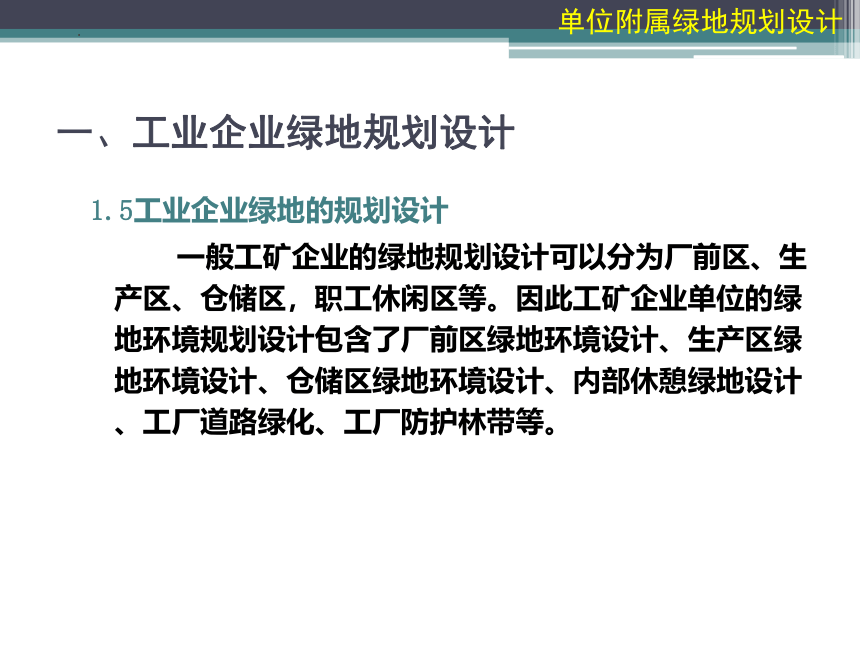

1.5工业企业绿地的规划设计
一般工矿企业的绿地规划设计可以分为厂前区、生产区、仓储区，职工休闲区等。因此工矿企业单位的绿地环境规划设计包含了厂前区绿地环境设计、生产区绿地环境设计、仓储区绿地环境设计、内部休憩绿地设计、工厂道路绿化、工厂防护林带等。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑴厂前区绿地环境设计
厂前区主要包括主要入口、厂前建筑群、广场等，一般位于上风向。这里是工人进出的主要场所，往往和城市主要道路相连接，是工厂形象与面貌的代表。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑴厂前区绿地环境设计
①大门环境 大门是工厂的出入要道，首先绿地设计要考虑交通的方便性、引导性和标志性。其次，要与建筑的体形色彩相协调，还要注意与场外街道绿化连成一体，大门附近用一些观赏价值较高的矮小植物或者是建筑小品重点装饰。第三，大门周围墙体绿化要充分注意卫生、防火、防污染、降低噪音，并且要与周围景观相协调。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑴厂前区绿地环境设计
②厂前建筑群、广场环境 这里是厂前区的空间中心，周围环境条件相对较好，有利于植物景观的布置。一般采用规则式布局，并结合一些花坛、雕塑、水池等。远离建筑的地带可以采用自然式的规划布局，设计草坪、花境、树丛等。
单位附属绿地规划设计
单位附属绿地规划设计
厂前广场环境采用规则式布局，结合花坛，树池提供公共集散场所和小型休憩空间
图片来源：风景园林网
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑵生产区绿地环境设计
生产区周围绿地环境设计较为复杂，因其是生产的重要场所，污染比较严重，管线分布较多，空间相对较小，绿化条件较差。生产车间还要注意室内的采光和通风，对植物种类的要求也比较高。根据生产的性质、种类和生产特点，一般将生产区分为：污染环境的生产车间、无污染的生产车间、有特殊要求的生产车间。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑵生产区绿地环境设计
①污染环境的生产车间 多数是一些化工生产车间，该区域污染较为严重，产生大量的有害气体、粉尘、烟尘、噪音等。一般植物难以生长，必须选用一些抗性强的，有特殊功能的植物品种。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑵生产区绿地环境设计
②无污染的生产车间 无污染的生产车间本身对周围环境不会产生有害的污染物质。相对与有污染的生产车间周围的环境绿化较为自由，除了不影响交通和管线外，没有其他的限制性要求。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑵生产区绿地环境设计
③有特殊要求的生产车间 一般是一些要求洁净程度较高的生产车间，例如精密仪器、工艺品生产、食品生产、电脑软件生产等，这些车间周围的环境质量直接影响到产品的质量和使用寿命，对周围的绿地环境要求非常高，要求防尘、清洁、隔热、美观，有良好的采光和通风条件。所以对于植物的选择有特殊的要求，一般应该选择抗病力强、无飞絮的常绿植物，或者是落叶整齐、枝叶繁茂、吸尘能力强的树种。
单位附属绿地规划设计
单位附属绿地规划设计
图片来源：教学拍摄
生产区多选用抗性强、有特殊功能的植物以简洁大方的模式来布置。
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑵生产区绿地环境设计
总得来说整个生产区绿地规划设计的要点主要有：
a.注意树种的选择，特别是有污染的车间附近；
b.注意不同性质的车间对于采光和通风要求；
c.处理好植物种植和各种管线位置的关系；
d.满足生产运输、安全、维修方面的要求；
考虑职工对于车间周围绿地布局形式以及观赏植物的喜好和周围植物四季的景观效果。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑶仓储区绿地环境设计
仓储区周围的绿地规划设计一般要根据仓库内的储存物品、交通运输条件来考虑，以不影响其功能操作为前提，满足使用上的要求，务必使货物装卸运输方便。还要注意防火的要求，不宜种植针叶树和油脂较多的树种，绿化以稀疏种植乔木为住，一般树木的间距以7～9m为宜，绿化布置应该追求简洁。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑷内部休憩绿地设计
设计要点主要有：
a.结合厂前区布置；
b.结合厂区内的公共设施或人防工程布置；
c.主要在生产车间附近布置；
d.利用现有的条件，因地制宜开辟休息绿地。
单位附属绿地规划设计
单位附属绿地规划设计
内部小型休憩区
图片来源：风景园林网
以开阔草坪结合稀疏乔木设计的仓储区绿地
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑸工厂道路绿化
工厂道路是厂区的动脉，连接工厂内外交通路线，把工厂内部的小块绿地、游园、花坛联系在一起，形成完整的厂区绿地系统。对改善厂区环境有重要作用，是工厂绿地景观的重点之一。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑸工厂道路绿化
工厂道路设计一般是采用一板两带式。道路绿地景观通常设计成规则式和自然式相结合的形式。在厂内主要道路多采用规则式，具有统一的行道树或者其他列植树，通过与周围树木搭配，在前后层次处理，单株和丛植的交替产生变化感，一般变化幅度较小，节奏感较强。其余的道路可以根据不同的要求来设计，确定道路的形式。
单位附属绿地规划设计
单位附属绿地规划设计
规则式设计的厂区道路模式
图片来源：风景园林网
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑹工厂防护林带
工厂防护林带绿地的主要作用是隔离有害气体、烟尘等污染物质对工人和居民的影响，降低有害物质、尘埃和噪音的传播，以保持环境的清洁性。防护林带的宽度要根据污染危害程度、当地实际情况和绿化条件来综合考虑。按国家卫生规范防护林带的宽度定为5级: 100Om、500m、300m、100m、50m。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.5工业企业绿地的规划设计
⑹工厂防护林带
设置形式主要包括防污、防火、防风等林带。在工厂的上风方向通常设置2至数条防护林带, 防止风沙吹袭以及邻近企业所产生的有害排出物的污染。在下风方向设置防护林带, 必须根据有害排出物排放、降落和扩散的特点, 选择造当的位置和种植类型, 并定出宽度。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.6工业企业绿地的树种选择
⑴抗烟尘树种
香榧、榉树、黄杨、女贞、苦楠、青冈栎、楠木、冬青、珊瑚树、桃叶珊瑚、广玉兰、石楠。
⑵滞尘能力较强的树种
臭椿、槐树、白榆、麻栎、白杨、柳树、悬铃木、榉树、榕树、女贞、冬青、广玉兰、珊瑚、石楠、夹竹桃、厚皮香、枸骨、桦树、朴树、银杏。
⑶防火树种
珊瑚树、厚皮香、山茶、油茶、罗汉松、蚊母树、夹竹桃、女贞、海桐、冬青、大叶黄杨、枸骨、麻栎、枫香、乌桕、白杨、柳树、国槐、刺槐、臭椿、苦木。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.6工业企业绿地的树种选择
⑷抗(SO2)树种
①抗性强的树种：大叶黄杨、雀舌黄杨、瓜子黄杨、海桐、蚊母、山茶、女贞、小叶女贞、帜橙、棕榈、凤尾兰、夹竹桃、侧柏、银杏、广玉兰、北美鹅掌揪、黄杨。
② 抗性较强的树种：华山松、白皮松、云杉、赤松、杜松、罗汉松、龙柏、栓柏、侧柏、石榴、月桂、广玉兰、连翘、金银木、紫荆、黄葛榕、柿树、垂柳、胡颓子、紫藤、三尖杉、杉木、太平花、紫薇。
③ 反应敏感的树种：羽毛械、郁李、悬铃木、雪松、油松、马尾松、云南松、湿地松、落叶松樱花、贴梗海棠、油梨、梅花、玫瑰、月季。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.6工业企业绿地的树种选择
⑸抗氯(Cl2)气体的树种
①抗性强的树种：龙柏、侧柏、大叶黄杨、海桐、蚊母、山茶、女贞、夹竹挑、凤尾兰、棕榈、苦楝、白腊、杜仲、厚皮香、桑树、柳树。
②抗性较强的树种：珊珊树、朴树、板栗、无花果、罗汉松、桂花、石榴、紫薇、紫荆、银杏、柳杉、梧桐、重阳木、旱柳、小叶女贞、鹅掌揪、卫矛、接骨木、地锦、米兰、月桂。
③反应敏感的树种：池柏、薄壳山核桃、枫杨、木棉、赤杨。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.6工业企业绿地的树种选择
⑹抗氟化氢 (HF)气体的树种
①抗性强的树种：大叶黄杨、海桐、蚊母、山茶、凤尾兰、瓜子黄杨、朴树、石榴、桑树、黄杨、白榆、正木、沙枣、夹竹桃、棕榈、红菌香、厚皮香。
②抗性较强的树种：女贞、玉兰、珊珊树、元花果、垂柳、桂花、枣树、小叶女贞、油茶、鹅掌揪、含笑、紫薇、地锦、月季、丁香、樱花、凹叶厚朴、银杏、天目琼花、金银花。
③反应敏感的树种：葡萄、杏、梅、山桃、榆叶梅、紫荆、梓树、金丝挑、慈竹、池柏、自千层、南洋髓。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.6工业企业绿地的树种选择
⑺抗乙烯的树种及对乙烯反应敏感的树种
①抗性强的树种：夹竹桃、棕榈、悬铃木、凤尾兰。
②抗性较强的树种：黑松、女贞、枫杨、重阳木、红叶李、柳树、罗汉松、白腊。
③反应敏感的树种：月季、大叶黄杨、剌槐、臭椿、合欢、玉兰。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.6工业企业绿地的树种选择
⑻抗氢气的树木及对氢气反应敏感的树种
①抗性强的树种：女贞、棒树、丝棉木、腊梅、柳杉、银杏、紫荆、杉木、石楠、石榴、朴树、无花果、紫薇、玉兰、广玉兰。
②反应敏感的树种：紫藤、小叶女贞、杨树、悬铃木、薄壳山核挑、杜仲、刺槐。
③抗二氧化氨树种：龙柏、黑松、夹竹挑、大叶黄杨、棕榈、女贞、广玉兰、臭椿、无花果、桑树、丝棉木、乌柏、石榴、酸枣、旱柳、垂柳、泡桐。
单位附属绿地规划设计
一、工业企业绿地规划设计
1.6工业企业绿地的树种选择
⑼抗臭氧 (O3) 树种
悬铃木、枫杨、刺槐、银杏、柳杉、日本扁柏、黑松、榉树、青冈栎、日本女贞、夹竹挑、冬青、连翘、八仙花、美国鹅掌楸。
单位附属绿地规划设计
案例分析：
江阴澄西污水处理厂景观规划设计
单位附属绿地规划设计
方案一：
传统的乔灌草搭配，以植物绿化为主，结合微地形景观，追求厂区景观的生态性。
单位附属绿地规划设计
图片来源：项目文本
单位附属绿地规划设计
图片来源：项目文本
方案二：
强调景观示范性、生态和谐性、功能合理性，构建具有示范性的景观式生态污水处理厂。
