(共26张PPT)

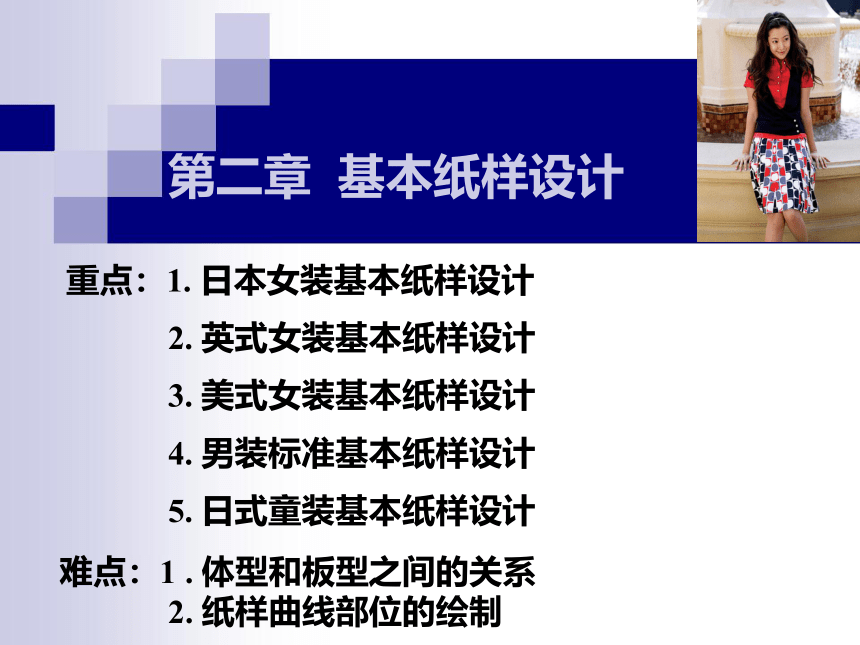

第二章 基本纸样设计
重点：1. 日本女装基本纸样设计
难点：1 . 体型和板型之间的关系
2. 纸样曲线部位的绘制
2. 英式女装基本纸样设计
3. 美式女装基本纸样设计
4. 男装标准基本纸样设计
5. 日式童装基本纸样设计

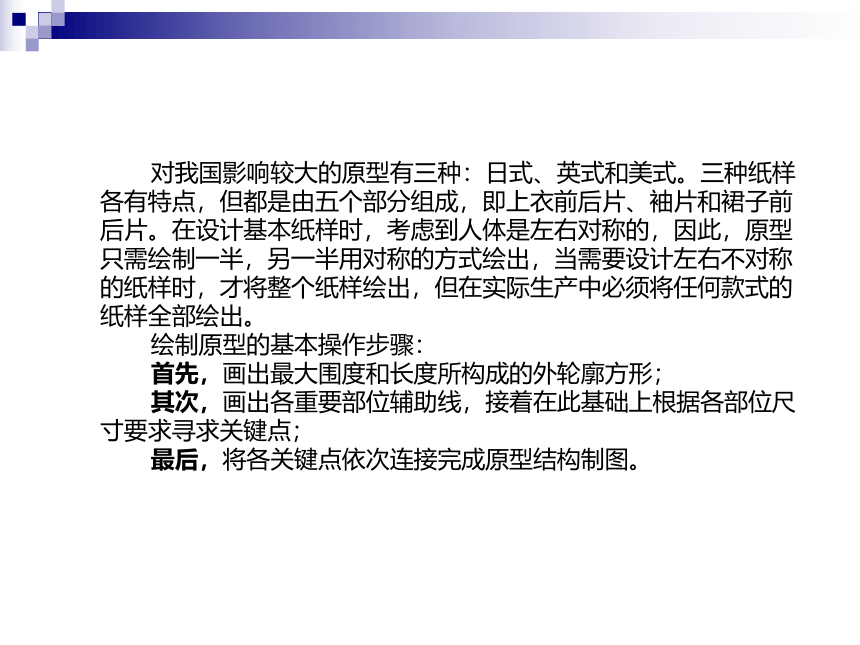

对我国影响较大的原型有三种：日式、英式和美式。三种纸样各有特点，但都是由五个部分组成，即上衣前后片、袖片和裙子前后片。在设计基本纸样时，考虑到人体是左右对称的，因此，原型只需绘制一半，另一半用对称的方式绘出，当需要设计左右不对称的纸样时，才将整个纸样绘出，但在实际生产中必须将任何款式的纸样全部绘出。
绘制原型的基本操作步骤：
首先，画出最大围度和长度所构成的外轮廓方形；
其次，画出各重要部位辅助线，接着在此基础上根据各部位尺寸要求寻求关键点；
最后，将各关键点依次连接完成原型结构制图。

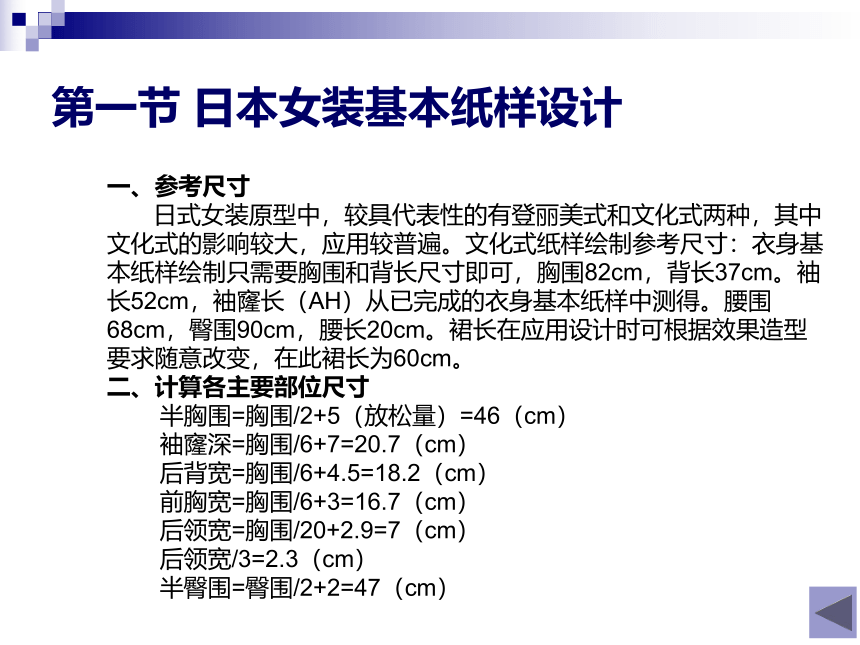

第一节 日本女装基本纸样设计
一、参考尺寸
日式女装原型中，较具代表性的有登丽美式和文化式两种，其中文化式的影响较大，应用较普遍。文化式纸样绘制参考尺寸：衣身基本纸样绘制只需要胸围和背长尺寸即可，胸围82cm，背长37cm。袖长52cm，袖窿长（AH）从已完成的衣身基本纸样中测得。腰围68cm，臀围90cm，腰长20cm。裙长在应用设计时可根据效果造型要求随意改变，在此裙长为60cm。
二、计算各主要部位尺寸
半胸围=胸围/2+5（放松量）=46（cm）
袖窿深=胸围/6+7=20.7（cm）
后背宽=胸围/6+4.5=18.2（cm）
前胸宽=胸围/6+3=16.7（cm）
后领宽=胸围/20+2.9=7（cm）
后领宽/3=2.3（cm）
半臀围=臀围/2+2=47（cm）

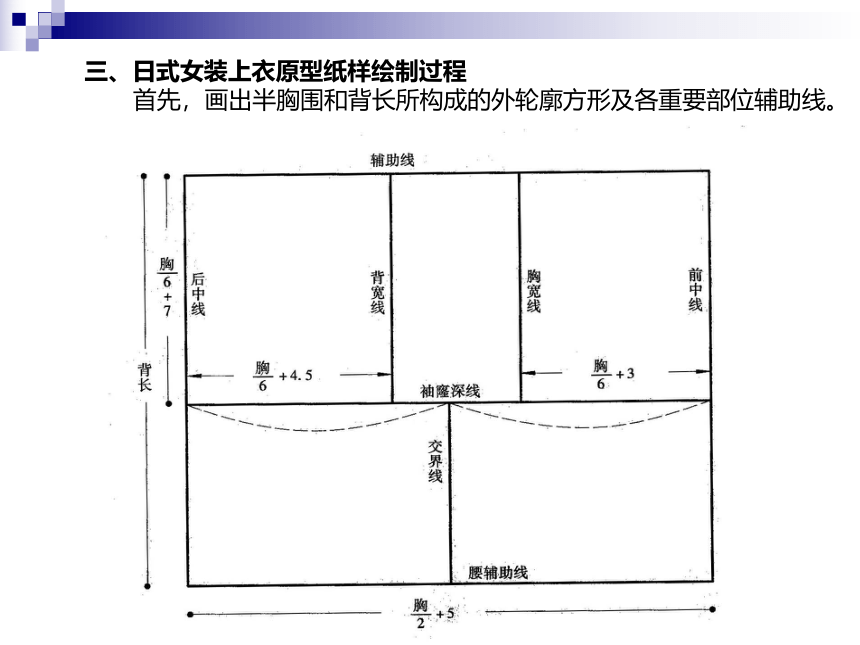

三、日式女装上衣原型纸样绘制过程
首先，画出半胸围和背长所构成的外轮廓方形及各重要部位辅助线。

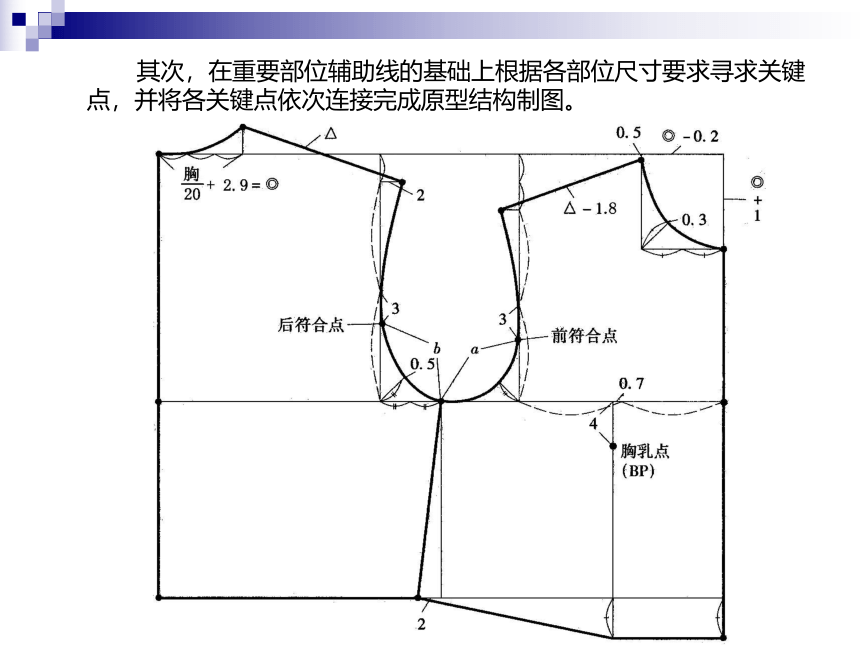

其次，在重要部位辅助线的基础上根据各部位尺寸要求寻求关键点，并将各关键点依次连接完成原型结构制图。

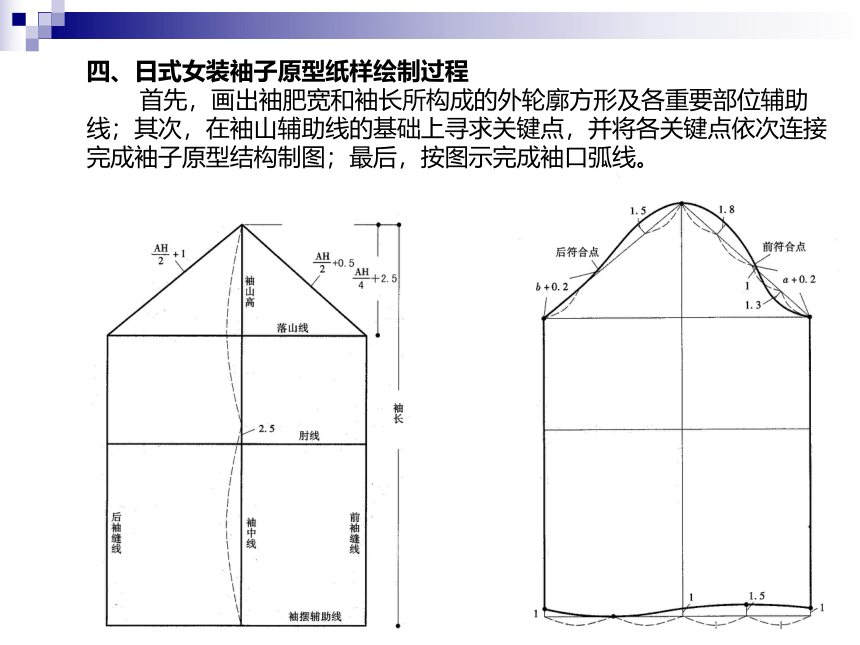

四、日式女装袖子原型纸样绘制过程
首先，画出袖肥宽和袖长所构成的外轮廓方形及各重要部位辅助线；其次，在袖山辅助线的基础上寻求关键点，并将各关键点依次连接完成袖子原型结构制图；最后，按图示完成袖口弧线。

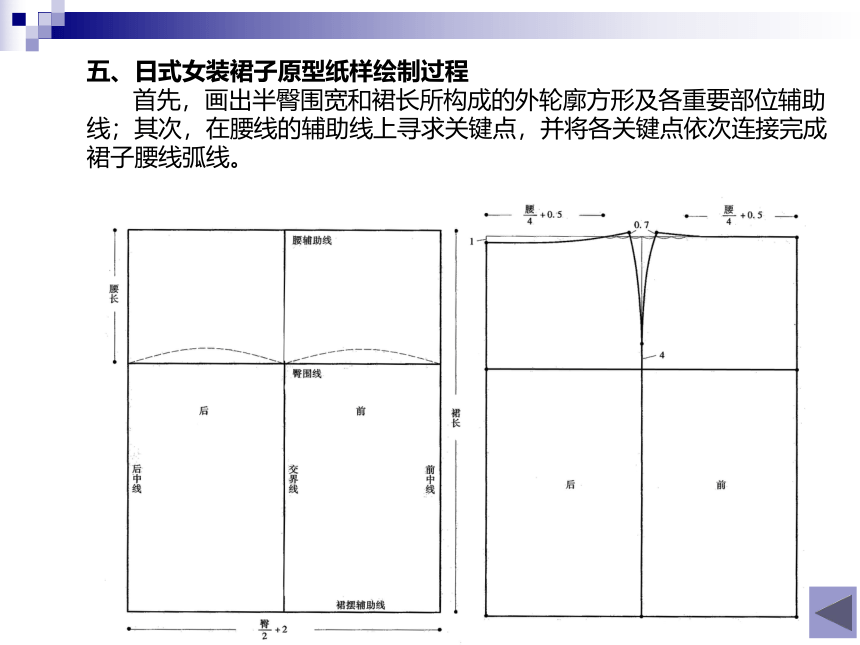

五、日式女装裙子原型纸样绘制过程
首先，画出半臀围宽和裙长所构成的外轮廓方形及各重要部位辅助线；其次，在腰线的辅助线上寻求关键点，并将各关键点依次连接完成裙子腰线弧线。

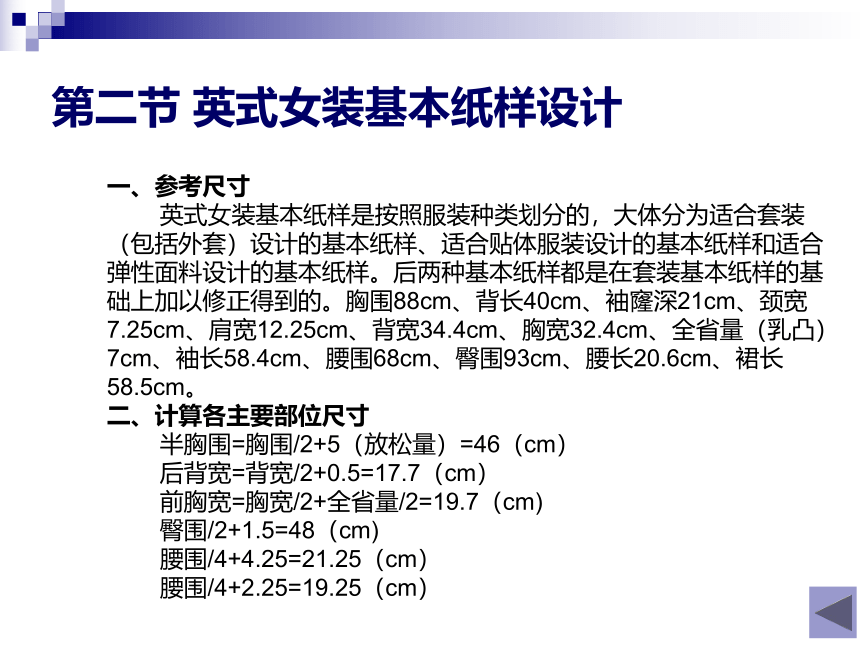

第二节 英式女装基本纸样设计
一、参考尺寸
英式女装基本纸样是按照服装种类划分的，大体分为适合套装（包括外套）设计的基本纸样、适合贴体服装设计的基本纸样和适合弹性面料设计的基本纸样。后两种基本纸样都是在套装基本纸样的基础上加以修正得到的。胸围88cm、背长40cm、袖窿深21cm、颈宽7.25cm、肩宽12.25cm、背宽34.4cm、胸宽32.4cm、全省量（乳凸）7cm、袖长58.4cm、腰围68cm、臀围93cm、腰长20.6cm、裙长58.5cm。
二、计算各主要部位尺寸
半胸围=胸围/2+5（放松量）=46（cm）
后背宽=背宽/2+0.5=17.7（cm）
前胸宽=胸宽/2+全省量/2=19.7（cm)
臀围/2+1.5=48（cm)
腰围/4+4.25=21.25（cm）
腰围/4+2.25=19.25（cm）

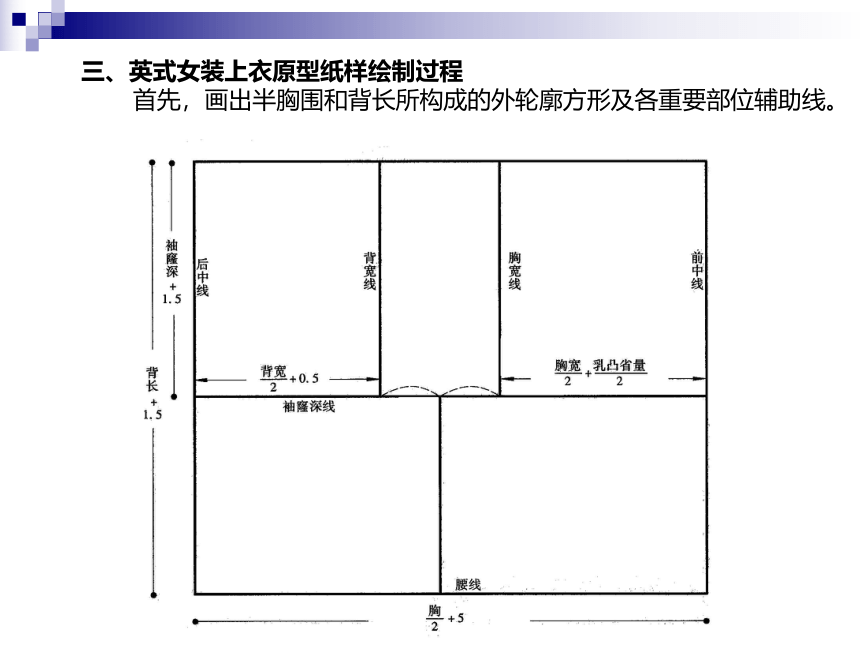

三、英式女装上衣原型纸样绘制过程
首先，画出半胸围和背长所构成的外轮廓方形及各重要部位辅助线。
其次，在重要部位辅助线的基础上根据各部位尺寸要求寻求关键点，并将各关键点依次连接完成原型结构制图。
四、英式女装袖子原型纸样绘制过程
首先，画出袖肥宽和袖长所构成的外轮廓方形及各重要部位辅助线；其次，在袖山辅助线的基础上寻求关键点，并将各关键点依次连接完成袖子原型结构制图；最后，按图示完成袖口弧线。
五、英式女装裙子原型纸样绘制过程
首先，画出半臀围宽和裙长所构成的外轮廓方形及各重要部位辅助线；其次，在腰线的辅助线上寻求关键点，并将各关键点依次连接完成裙子腰线弧线。
第三节 美式女装基本纸样设计
一、参考尺寸
胸围88.9cm、腰围67.3cm、背长40.6cm、袖窿长（AH）40.6cm、落肩度7.6cm。注意上身尺寸包括了基本放松量。袖窿长（AH）41.9cm，袖内缝长41.9cm。袖长等于袖山高与袖内缝长之和，如果按照美式袖山高公式为AH/3的话，袖长就等于AH/3＋袖内缝长，得出袖长尺寸约为55.9cm。腰围67.3cm，臀围92.7cm，腰长18.1cm，裙长70cm。下身尺寸为净尺寸，不包含放松量。
二、计算各主要部位尺寸
半胸围=胸围/2+1.3=45.8（cm）
AH/8=5.2（cm）
AH/3=14（cm）
AH/2=21（cm）
袖窿深=落肩度+AH/3=21.6（cm）
后背宽=胸围/4-AH/8=17（cm）
前胸宽=半胸围-（后背宽+AH/8+1.3）=22.3（cm）
胸围/12=7.4（cm）
腰围/4-1.3=15.5（cm）
腰围/4+1.3=18.1（cm ）
臀围/2+1.3=47.7（cm）
三、美式女装上衣原型纸样绘制过程
首先，画出半胸围和背长所构成的外轮廓方形及各重要部位辅助线。
其次，在重要部位辅助线的基础上根据各部位尺寸要求寻求关键点，并将各关键点依次连接完成原型结构制图。
四、美式女装袖子原型纸样绘制过程
首先，画出袖肥宽和袖长所构成的外轮廓方形及各重要部位辅助线；其次，在袖山辅助线的基础上寻求关键点，并将各关键点依次连接完成袖子原型结构制图；最后，按图示完成袖口弧线。
五、美式女装裙子原型纸样绘制过程
首先，画出半臀围宽和裙长所构成的外轮廓方形及各重要部位辅助线；其次，在腰线的辅助线上寻求关键点，并将各关键点依次连接完成裙子腰线弧线。
第四节 男装标准基本纸样设计
一、参考尺寸
男装标准基本纸样在制图方位上依据国际男装成衣以左襟搭右襟的标准。衣身基本纸样绘制只需要胸围和背长尺寸即可，胸围88cm，背长（通过计算得取颈椎点高减腰围高即可得到）42.5cm。袖长55.5cm，袖窿长（AH）从已完成的衣身基本纸样中测得。
二、计算各主要部位尺寸
半胸围=胸围/2+1.3=45.8（cm）
AH/8=5.2（cm）
AH/3=14（cm）
AH/2=21（cm）
袖窿深=落肩度+AH/3=21.6（cm）
后背宽=胸围/4-AH/8=17（cm）
前胸宽=半胸围-（后背宽+AH/8+1.3）=22.3（cm）
胸围/12=7.4（cm）
腰围/4-1.3=15.5（cm）
腰围/4+1.3=18.1（cm）
臀围/2+1.3=47.7（cm）
三、男装标准上衣原型纸样绘制过程
首先，画出半胸围和背长所构成的外轮廓方形及各重要部位辅助线。
其次，在重要部位辅助线的基础上根据各部位尺寸要求寻求关键点，并将各关键点依次连接完成原型结构制图。
四、男装标准袖子原型纸样绘制过程
两片袖绘制过程：
首先，根据袖符合点、背宽线和AH/2-3.5cm所构成的袖山外轮廓方形并绘制各主要部位辅助线；其次，在袖山辅助线的基础上寻求关键点，并将各关键点依次连接完成袖子原型结构制图；最后，按图示完成袖口弧线。
四、男装标准袖子原型纸样绘制过程
一片袖绘制过程：
在两片袖绘制图的基础上，再按图示完成一片袖的绘制。
第五节 日式童装基本纸样设计
一、参考尺寸
童装的尺寸范围是从0岁到15岁，在这个年龄阶段中儿童体型变化多，所用原型要考虑年龄和身高。以下童装原型是以6岁孩童为例说明，绘制参考尺寸：净胸围60cm，背长26cm。
二、计算各主要部位尺寸
半胸围=胸围/2+7（放松量）=37（cm）
袖窿深=胸围/4+0.5=15.5（cm）
后背宽=半胸围/3+1.5=13.8（cm）
前胸宽=半胸围/3+0.7=13（cm)
后领宽=胸围/20+2.5=5.5(cm)
后领宽/3=1.8(cm)
三、日式童装上衣原型纸样绘制过程
首先，画出半胸围和背长所构成的外轮廓方形及各重要部位辅助线。
其次，在重要部位辅助线的基础上根据各部位尺寸要求寻求关键点，并将各关键点依次连接完成原型结构制图。
四、日式童装袖子原型纸样绘制过程
首先，画出袖肥宽和袖长所构成的外轮廓方形及各重要部位辅助线；其次，在袖山辅助线的基础上寻求关键点，并将各关键点依次连接完成袖子原型结构制图；最后，按图示完成袖口弧线。
