(共26张PPT)
第一章 绪论
重点：1. 服装纸样设计概念
难点：1 . 制图符号
2. 人体测量
2. 服装纸样设计方法
3. 制图符号及标准
4. 人体测量与号型标准
第一节 服装纸样设计概述

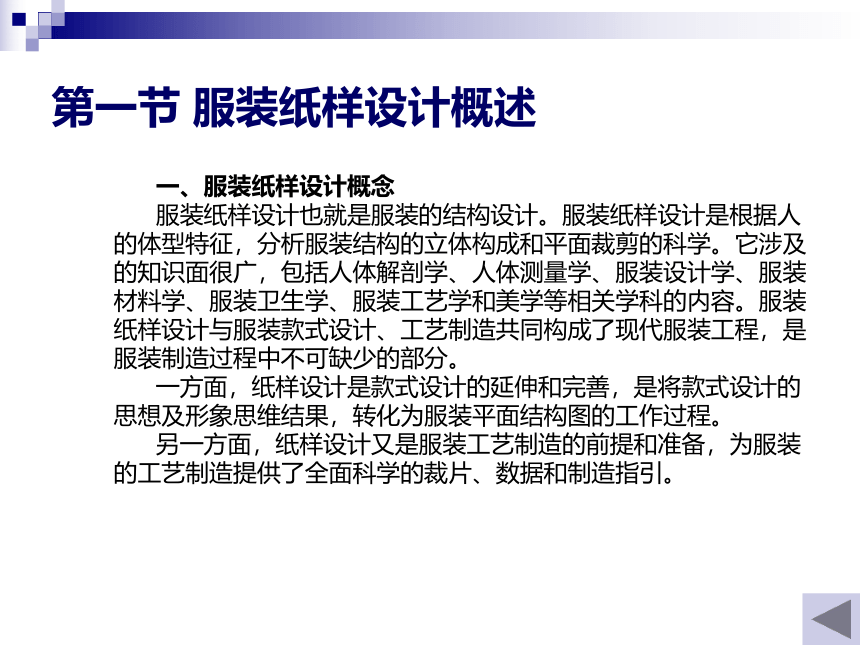

一、服装纸样设计概念
服装纸样设计也就是服装的结构设计。服装纸样设计是根据人的体型特征，分析服装结构的立体构成和平面裁剪的科学。它涉及的知识面很广，包括人体解剖学、人体测量学、服装设计学、服装材料学、服装卫生学、服装工艺学和美学等相关学科的内容。服装纸样设计与服装款式设计、工艺制造共同构成了现代服装工程，是服装制造过程中不可缺少的部分。
一方面，纸样设计是款式设计的延伸和完善，是将款式设计的思想及形象思维结果，转化为服装平面结构图的工作过程。
另一方面，纸样设计又是服装工艺制造的前提和准备，为服装的工艺制造提供了全面科学的裁片、数据和制造指引。
第一节 服装纸样设计概述

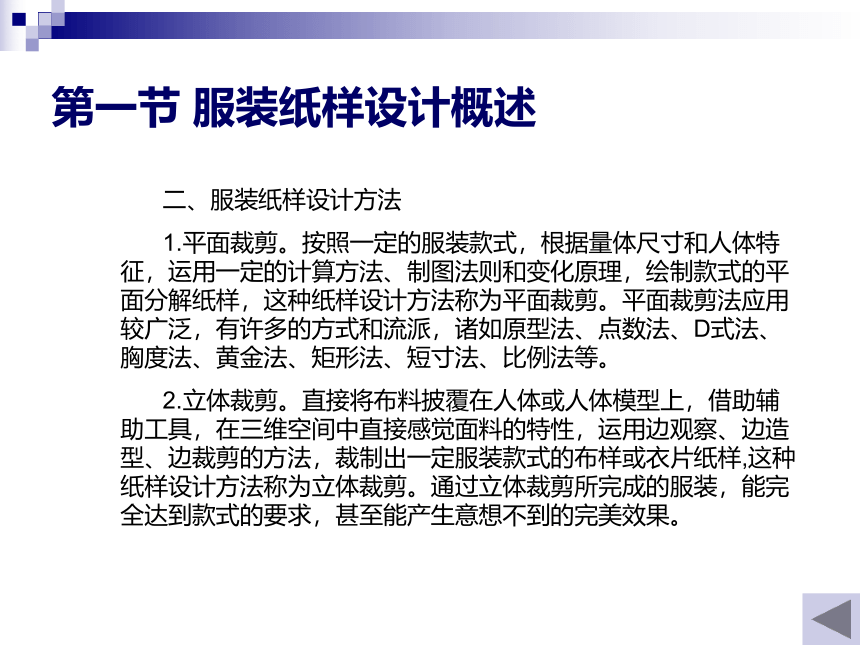

二、服装纸样设计方法
1.平面裁剪。按照一定的服装款式，根据量体尺寸和人体特征，运用一定的计算方法、制图法则和变化原理，绘制款式的平面分解纸样，这种纸样设计方法称为平面裁剪。平面裁剪法应用较广泛，有许多的方式和流派，诸如原型法、点数法、D式法、胸度法、黄金法、矩形法、短寸法、比例法等。
2.立体裁剪。直接将布料披覆在人体或人体模型上，借助辅助工具，在三维空间中直接感觉面料的特性，运用边观察、边造型、边裁剪的方法，裁制出一定服装款式的布样或衣片纸样,这种纸样设计方法称为立体裁剪。通过立体裁剪所完成的服装，能完全达到款式的要求，甚至能产生意想不到的完美效果。

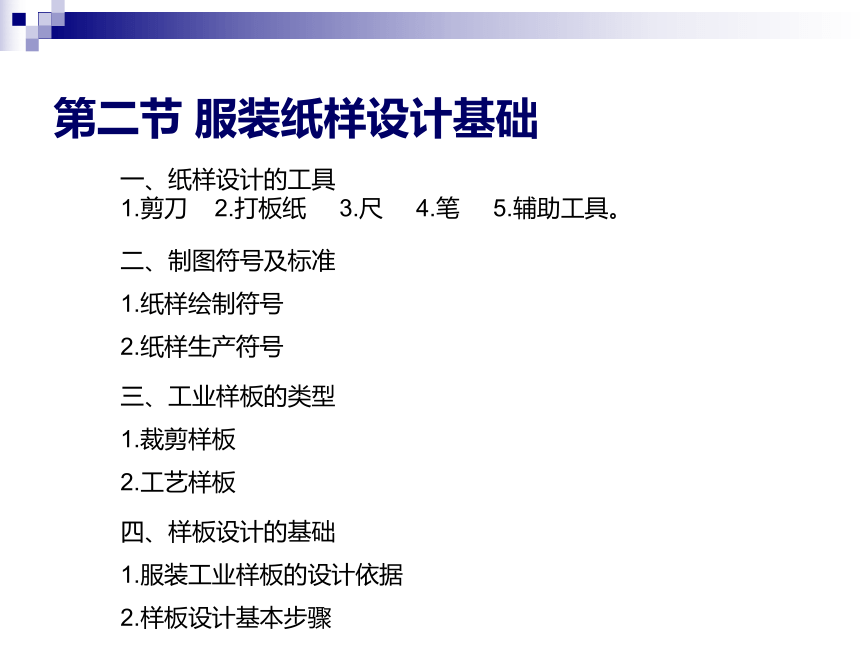

第二节 服装纸样设计基础
一、纸样设计的工具
1.剪刀 2.打板纸 3.尺 4.笔 5.辅助工具。
二、制图符号及标准
1.纸样绘制符号
2.纸样生产符号
三、工业样板的类型
1.裁剪样板
2.工艺样板
四、样板设计的基础
1.服装工业样板的设计依据
2.样板设计基本步骤

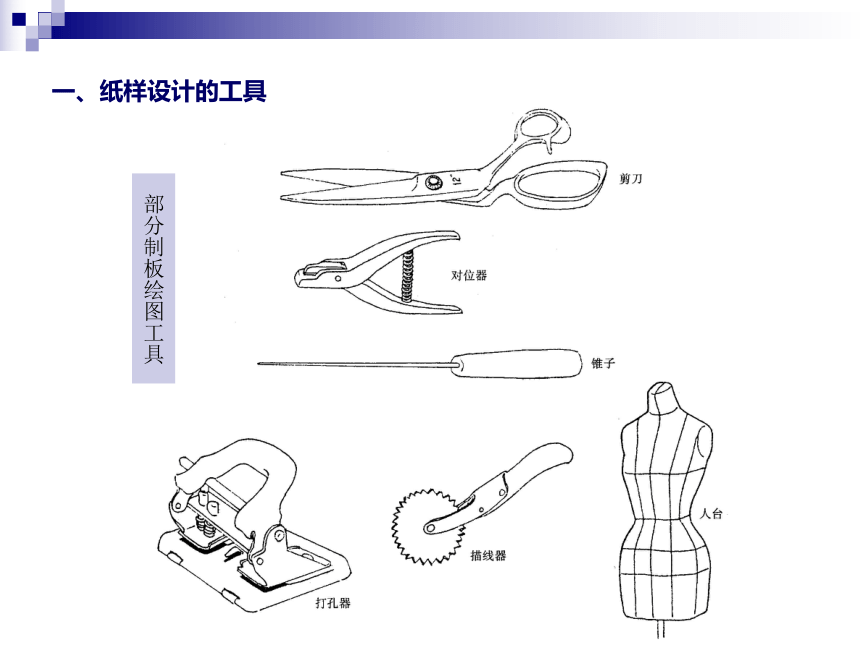

一、纸样设计的工具
部分制板绘图工具

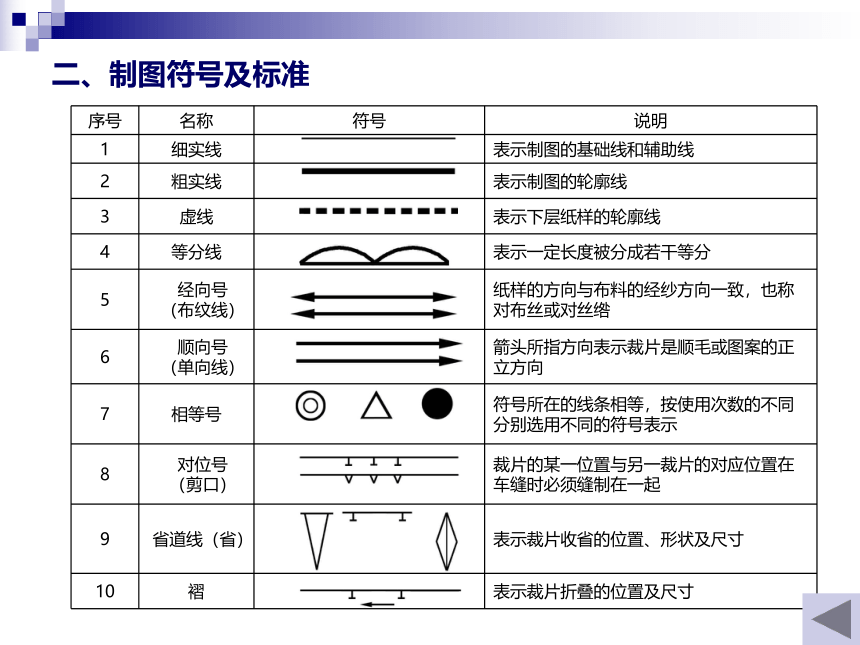

二、制图符号及标准
序号 名称 符号 说明
1 细实线 表示制图的基础线和辅助线
2 粗实线 表示制图的轮廓线
3 虚线 表示下层纸样的轮廓线
4 等分线 表示一定长度被分成若干等分
5 经向号 （布纹线） 纸样的方向与布料的经纱方向一致，也称对布丝或对丝绺
6 顺向号 （单向线） 箭头所指方向表示裁片是顺毛或图案的正立方向
7 相等号 符号所在的线条相等，按使用次数的不同分别选用不同的符号表示
8 对位号 （剪口） 裁片的某一位置与另一裁片的对应位置在车缝时必须缝制在一起
9 省道线（省） 表示裁片收省的位置、形状及尺寸
10 褶 表示裁片折叠的位置及尺寸

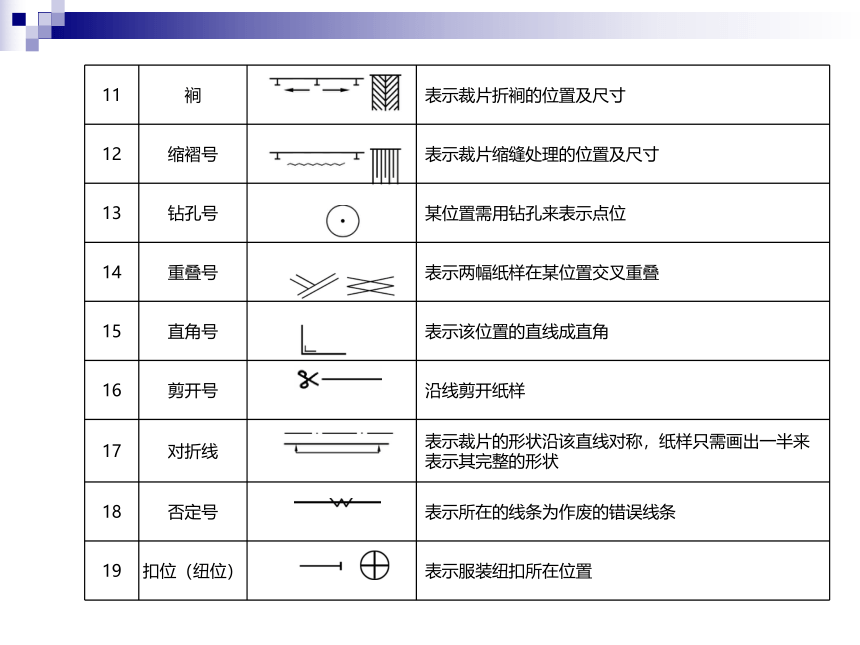

11 裥 表示裁片折裥的位置及尺寸
12 缩褶号 表示裁片缩缝处理的位置及尺寸
13 钻孔号 某位置需用钻孔来表示点位
14 重叠号 表示两幅纸样在某位置交叉重叠
15 直角号 表示该位置的直线成直角
16 剪开号 沿线剪开纸样
17 对折线 表示裁片的形状沿该直线对称，纸样只需画出一半来表示其完整的形状
18 否定号 表示所在的线条为作废的错误线条
19 扣位（纽位） 表示服装纽扣所在位置

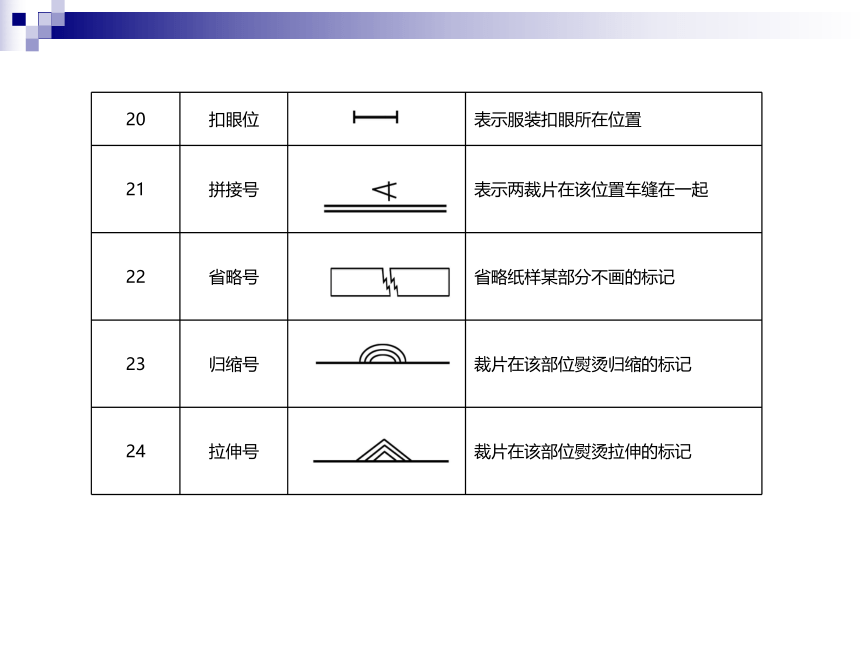

20 扣眼位 表示服装扣眼所在位置
21 拼接号 表示两裁片在该位置车缝在一起
22 省略号 省略纸样某部分不画的标记
23 归缩号 裁片在该部位熨烫归缩的标记
24 拉伸号 裁片在该部位熨烫拉伸的标记

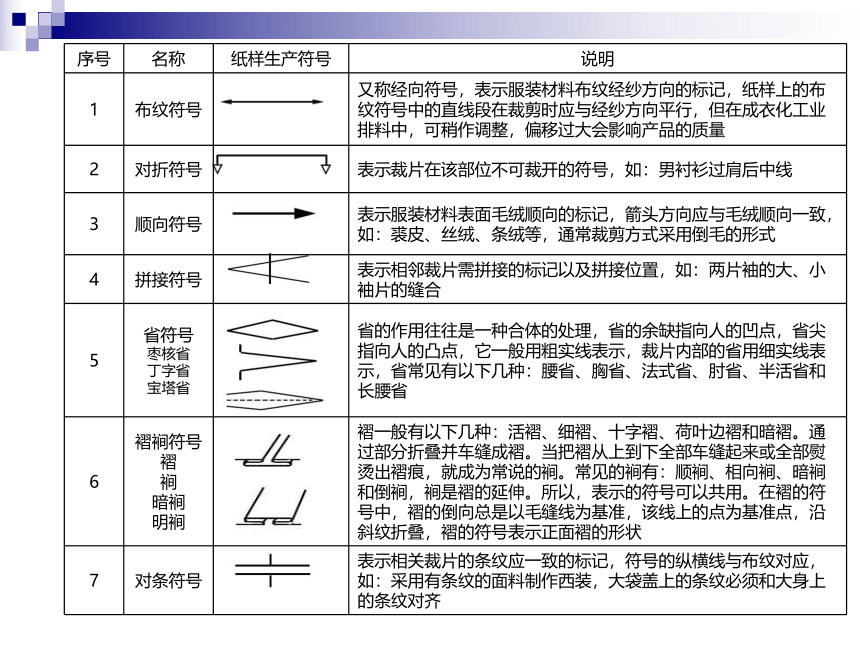

序号 名称 纸样生产符号 说明
1 布纹符号 又称经向符号，表示服装材料布纹经纱方向的标记，纸样上的布纹符号中的直线段在裁剪时应与经纱方向平行，但在成衣化工业排料中，可稍作调整，偏移过大会影响产品的质量
2 对折符号 表示裁片在该部位不可裁开的符号，如：男衬衫过肩后中线
3 顺向符号 表示服装材料表面毛绒顺向的标记，箭头方向应与毛绒顺向一致，如：裘皮、丝绒、条绒等，通常裁剪方式采用倒毛的形式
4 拼接符号 表示相邻裁片需拼接的标记以及拼接位置，如：两片袖的大、小袖片的缝合
5 省符号 枣核省 丁字省 宝塔省 省的作用往往是一种合体的处理，省的余缺指向人的凹点，省尖指向人的凸点，它一般用粗实线表示，裁片内部的省用细实线表示，省常见有以下几种：腰省、胸省、法式省、肘省、半活省和长腰省
6 褶裥符号 褶 裥 暗裥 明裥 褶一般有以下几种：活褶、细褶、十字褶、荷叶边褶和暗褶。通过部分折叠并车缝成褶。当把褶从上到下全部车缝起来或全部熨烫出褶痕，就成为常说的裥。常见的裥有：顺裥、相向裥、暗裥和倒裥，裥是褶的延伸。所以，表示的符号可以共用。在褶的符号中，褶的倒向总是以毛缝线为基准，该线上的点为基准点，沿斜纹折叠，褶的符号表示正面褶的形状
7 对条符号 表示相关裁片的条纹应一致的标记，符号的纵横线与布纹对应，如：采用有条纹的面料制作西装，大袋盖上的条纹必须和大身上的条纹对齐
8 对花符号 表示相关裁片中对应的图案或花形等的标记，如：在前片纸样中有对花符号，则在裁剪时，左右两片的花形必须对称
9 对格符号 表示相关裁片格纹应一致的标记，符号的纵横线对应于布纹
10 缩褶符号 表示裁片某部位需用缝线抽褶的标记，如：西装袖子在缝合到袖窿之前，需要采用这种方法
11 归缩符号 又称归拔符号，表示裁片某部位熨烫归缩的标记，张口方向表示裁片收缩方向，圆弧线条根据归缩程度可画2～3条
12 拔伸符号 又称拉伸符号或拔开符号，与归缩符号的作用相反，表示裁片某部位熨烫拉伸的标记，如：男西装前片肩部就采用该方法
13 剪口符号 又称对位符号，各衣片之间的有效符号，对提高服装的质量起着很重要的作用，如：西服中前身袖窿处的剪口与大袖上的剪口在缝制时必须对合
14 纽扣及扣眼符号 表示在服装上缝钉扣子位置的标记以及锁眼的标记
15 明线符号 表示服装某部位表面车缝明线的标记。主要在服装结构图和净纸样中使用，多见于牛仔服装中
16 拉链符号 表示服装在该部位需缝制拉链的标记
三、工业样板的类型
裁剪样板
工艺样板
按用途分
工业样板
面料样板
里料样板
衬料样板
部件样板
修正样板
净片样板
定量样板
定形（扣烫）样板
定位样板
四、样板设计的基础--------服装工业样板的设计依据
结构设计的依据
规格设计的依据
自行设计
客供样衣
国家服装号型标准
客户提供的号型标准
体现款式造型特征
体现面料的塑性特点
服装工业样板
的
设计依据
四、样板设计的基础--------样板设计基本步骤
先基础，再分段
样板设计基本步骤
先前片，再后片
先大片，后部件
先净样，再毛样
纸样标注
第三节 人体测量与号型标准
一、测量要领和方法
二、人体主要基准点和基准线
四、服装规格及参考尺寸
三、人体测量
一、测量要领和方法
1.测量要领
净尺寸测量：净尺寸是确立纸样基本结构的主要参数。为了使净尺寸测量准确，被测量者要穿紧身的衣服。净尺寸的测量还需要结合款式造型的要求，重点部位尺寸要多测量几个。
定点测量：定点测量是为了保证各部位测量的尺寸尽量准确，避免凭借经验猜测。
厘米制测量：测量者所采用的软尺，必须是厘米制，以求得标准单位的规范和统一。切忌使用市制，国际上还有一种英寸单位被普遍使用，这通常做外单使用。英寸和厘米之间的转换是：
1英寸＝2.54厘米。
2.测量方法
在测量围度时，左手持软尺的零起点，一端紧贴测点，右手持软尺水平绕测位一周，记下读数。其软尺在测位紧贴时，其状态以既不脱落，被测者也没有明显扎紧的感觉为佳。长度测量一般随人体起伏，并通过中间定位的测点进行测量。
二、人体主要基准点
在测量人体前，必须对人体与服装结构相关的点与线有深入的了解。
二、基准线
人体体表的基准线是人体各曲面的交界线，反映体表的起伏状况，是确定纸样结构线条的主要依据。
三、人体测量
女装尺寸测量—围度测量
女装尺寸测量—长度测量
男装尺寸测量
童装尺寸测量
四、服装规格及参考尺寸
现代服装工业生产中，必须使用标准统一的服装尺寸规格。尺寸规格不仅是纸样设计的尺寸来源，同时也是纸样放码（推板）、品质检查和生产管理的依据。尺寸规格表按其用途通常分为两类:实际尺寸表和成衣尺寸表。实际尺寸表由测量人体所得数据汇总而成，如国家颁布的统一号型标准就属于这一类，它是纸样设计的尺寸来源；成衣尺寸表是测量成衣主要控制部位尺寸所得的尺寸表，如验货尺寸表等，是衡量成衣尺寸是否符合要求的依据。
要顺利和有效的进入纸样设计，必须正确运用尺寸规格中的主要部位尺寸，制作出基本纸样，其他部位尺寸可作为审核尺寸用。
1.中国服装的尺寸规格
2.日本服装的尺寸规格
3.英国服装的尺寸规格
4.美国服装的尺寸规格
1. 中国服装的尺寸规格
我国最新号型标准（《中华人民共和国国家标准 服装号型 》2008-12-31发布，2009-08-01实施）基本上和国际标准接轨，是任何服装在设计、生产和选购时的依据，并以国际通用净尺寸表示。号指人体的身高，表示服装长度的参数；型指人体的胸围或腰围，表示服装围度的参数。新号型中根据人体胸围与腰围之间的差数大小，将人体划分为Y、A、B、C四种类型。体型分类的代号及其胸腰差范围见下表。
体型分类代号 Y A B C
男子胸围与腰围之差数 22~17 16~12 11~7 6~2
女子胸围与腰围之差数 24~19 18~14 13~9 8~4
国家号型中规定，成年人上装有5·4系列。其中前一个数字“5”表示“号”的分档数值。成年男子从150号开始至185号结束，共分为8个号。成年女子从145号开始至175号结束，分为7个号。后一位数字 “4”表示“型”的分档数值。成年男子从72~76cm开始。成年女子从68~72cm开始，每隔4cm或2cm分为一档。下装类分为5·2系列。女子从50~63cm开始，男子从56~71cm开始，每隔2cm分为一档。儿童身高在80~130cm不分性别，身高以10cm分档，胸围以4cm分档，腰围以3cm分档，分别组成上、下装号型；而对身高在135~160cm的男童和135~155cm的女童，则身高以5cm分档，胸围与腰围仍分别以4cm和3cm分档，其中胸围的在48~76cm之间。
2. 日本服装的尺寸规格
日本服装规格是参照日本工业规格（JIS）制订的，它的特点是以标准人体测量的净尺寸为基础。在女装规格中分普通、特殊和少女三种规格，男装以胸腰落差作为划分体型的依据，分为Y、YA、A、AB、B、BE、E七种体型，其中Y型胸腰落差定为16cm，以后每种体型落差依次减少，到E型则是指胸腰落差为零。
在日本众多的服装企业和设计部门中，为了树立各自的“形象和风格”，都不愿束缚于统一的规格。往往是在参考JIS的基础上制订出自己的标准和规格尺寸，较成熟和具代表性的有文化式和登丽美式。文化式的规格以S、M、ML、L、LL表示小、中、中大、大、特大的系列号型，这种规格系列同国际成衣标准相吻合。登丽美式规格只用大、中、小表示。可以发现，文化式的三围比例的差数小，而登丽美式的差数大。这说明文化式适合于大众化的标准，首先是规格较全，其次是尺寸比例接近实体。而登丽美式发挥了个性表现的优势，规格尺寸的比例则更为理想化。可见利用规格本身也有个性发挥的余地，这对设计者来说，在尺寸设计上是很有启发性的。
3. 英国服装的尺寸规格
英国服装的规格尺寸是由英国标准研究所提供，和日本的文化式女装规格相似。它的规格等级更全、更多，是用数字表示。规格号所对应的关键尺寸灵活，提高了选购的机会。在英国女装规格中，除了表示围度的等级和浮动范围外，它还对身高的等级作了概括的划分。一是身高不超过160cm的妇女，在规格号后面标出“S”；二是身高超过170cm的妇女，在规格号后面标出“T”；一般身高的则不作任何标记。在英国常用的传统女装规格是12号、14号及16号三种。英国标准研究所建议把16号作为适合服装厂生产的中等规格，其臀围是100~104cm，胸围95~99cm，取其中尺寸的平均值，就得出中等规格，上下分别推出等级系列，就完成了作为任何一种服装纸样设计的参考尺寸。女装系列规格表属英国标准尺寸，也符合欧洲标准，更确切说它更适合体型发育成熟的英国和其他欧洲妇女。
英国男子标准人体尺码是指35岁以下，身高在170~178cm之间的尺寸，身高分档数值为2cm，胸围分档数值为4cm，腰围、臀围分档数值为4cm。
英国儿童标准体型尺码表是经过测量大量儿童体型后计算出来的，故此尺码可以用于童装的制作，适于大约75％的身高92~122cm的儿童 。
4. 美国服装的尺寸规格
美国服装的规格表中，女装规格分类详细，主要分为四种系列：一是女青年规格系列，它适于年轻苗条的体型；二是成熟女青年规格，这个规格适合女青年中较丰满的而身高较矮的体型；三是妇女规格，是中年妇女的体型标准；四是少女规格，它与女青年规格相比属于小比例，适合于年轻、矮小、肩较窄但胸部较高，腰较细，发育良好的女性。
胸围的基本尺寸为净胸围加6.4cm放松量；腰围的基本尺寸为净腰围加2.5cm放松量，胸腰的两个基本尺寸之差就是基本纸样胸腰省量。臀围的基本尺寸为净臀围加5.1cm放松量。根据这种尺寸特点，在制作基本纸样时，毋需考虑三围的基本放松量。
