尺寸标注
长江索道视频
(抖音乘坐长江索道视频)

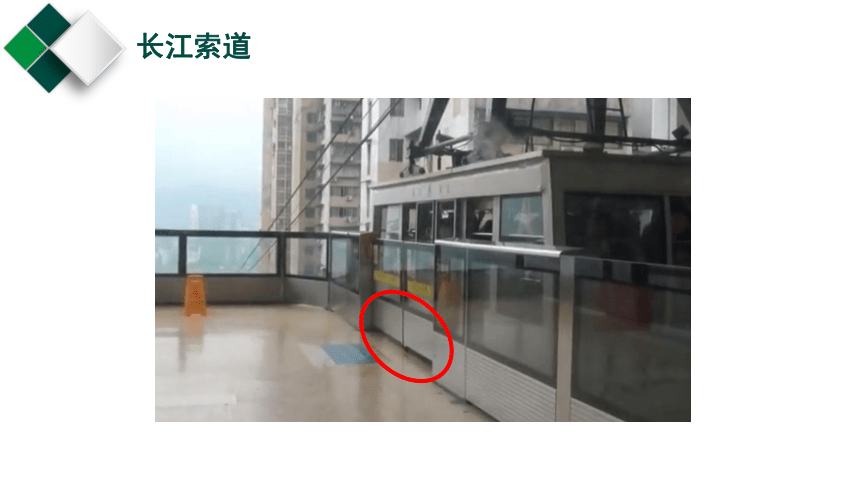

长江索道
一、尺寸的组成
3

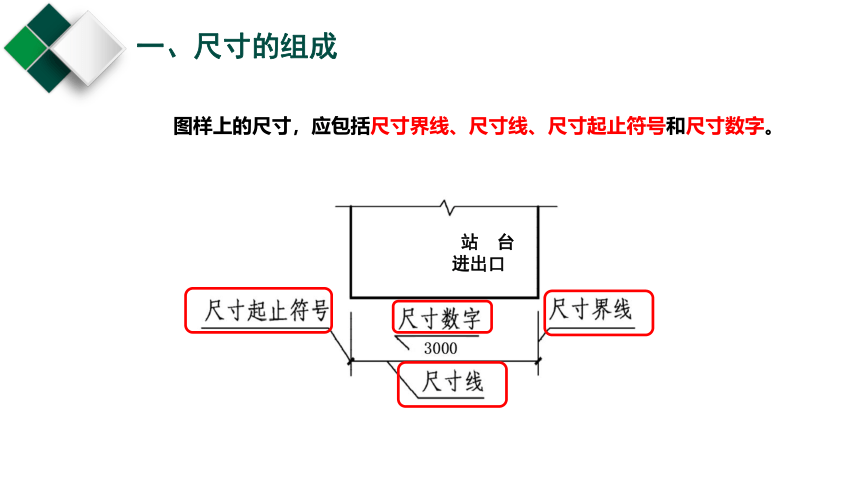

图样上的尺寸，应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
站 台
进出口
一、尺寸的组成
1、尺寸界线

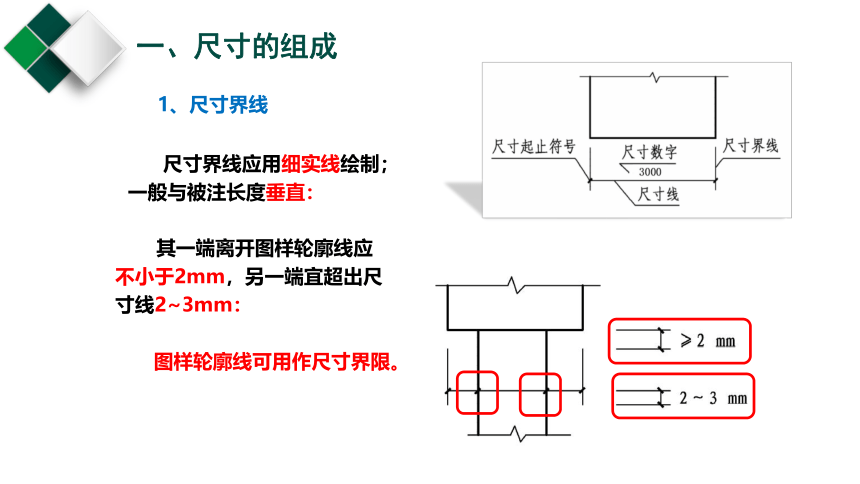

尺寸界线应用细实线绘制；一般与被注长度垂直：
其一端离开图样轮廓线应不小于2mm，另一端宜超出尺寸线2~3mm：
图样轮廓线可用作尺寸界限。
一、尺寸的组成
2、尺寸线
尺寸线应用细实线绘制；
应与被注长度平行。
图样本身的任何图线均不得用作尺寸线。
一、尺寸的组成
3、尺寸起止符号

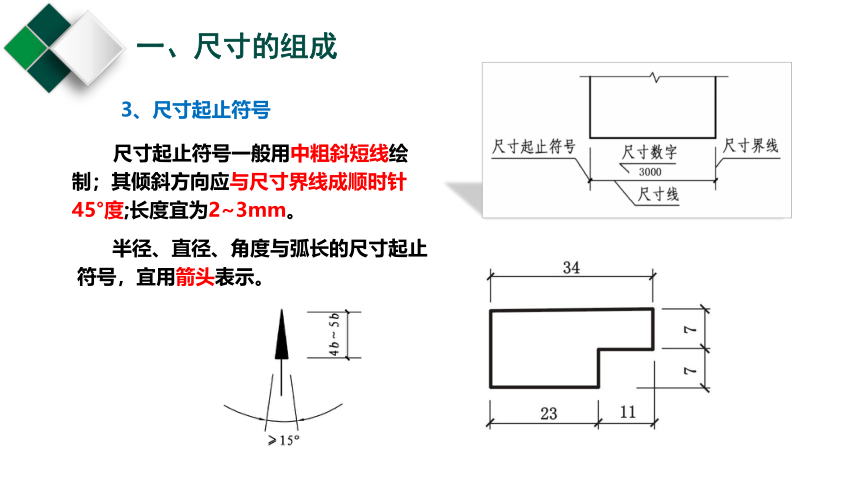

尺寸起止符号一般用中粗斜短线绘制；其倾斜方向应与尺寸界线成顺时针45°度;长度宜为2~3mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。
一、尺寸的组成

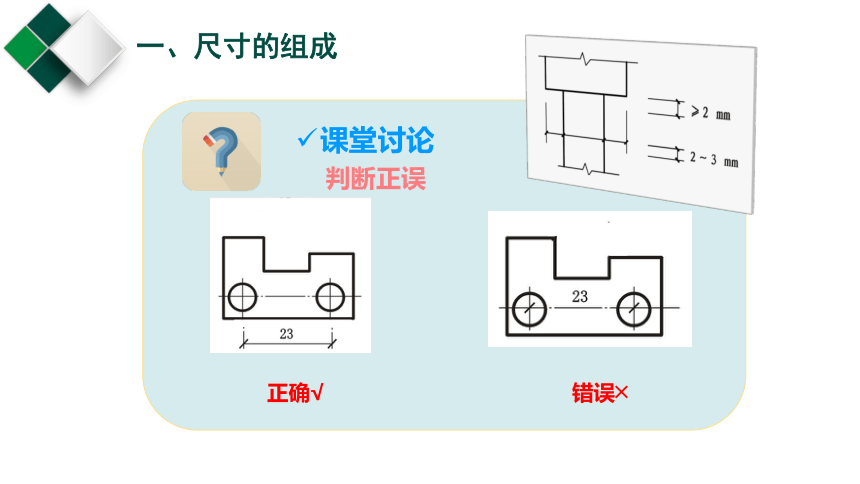

课堂讨论
判断正误
正确√
错误╳
8
4、尺寸数字

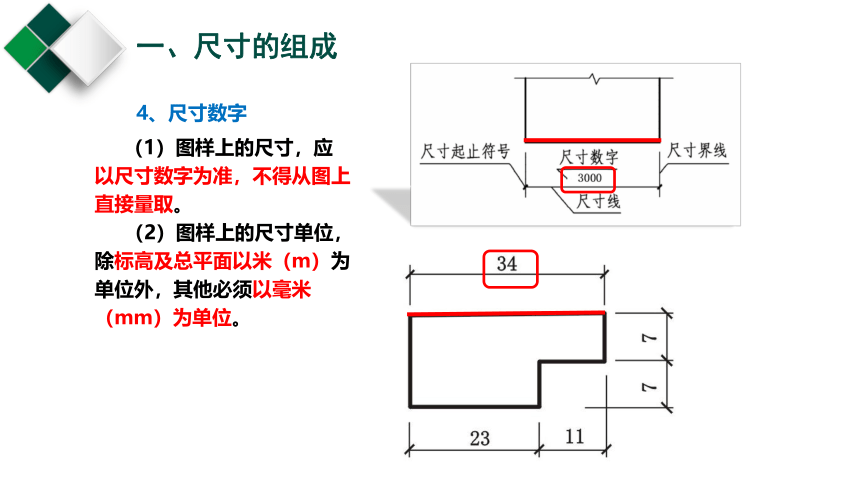

（1）图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。
（2）图样上的尺寸单位，除标高及总平面以米（m）为单位外，其他必须以毫米（mm）为单位。
一、尺寸的组成
9
4、尺寸数字

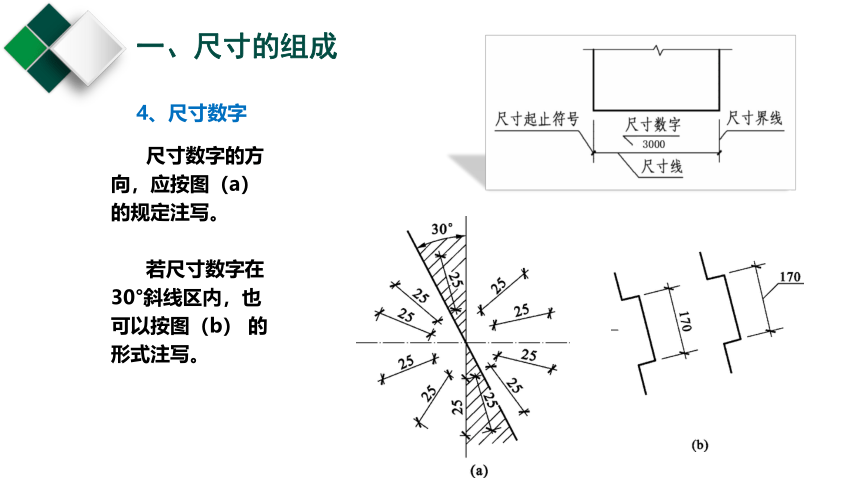

尺寸数字的方向，应按图（a）的规定注写。
若尺寸数字在30°斜线区内，也可以按图（b） 的形式注写。
一、尺寸的组成
10
4、尺寸数字
一、尺寸的组成
11
一、尺寸的组成
课堂讨论
判断正误
正确√
错误╳
二、 尺寸的排列与布置
12
1、尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。
不可避免时，应将尺寸数字处的图线断开。
二、 尺寸的排列与布置
13
课堂讨论
判断正误
正确√
错误╳
二、 尺寸的排列与布置
14
4、总尺寸的尺寸界线应靠近所指部位，中间的尺寸界线可稍短，但其长度要相等。
3、图样轮廓以外的尺寸界线距图样最外轮廓线之间的距离不宜小10 mm，平行排列的尺寸线的间距宜为7~10mm ，并应保持一致。
2、相互平行的尺寸线应从被注写的图样轮廓线由近向远，小尺寸在内，大尺寸靠外整齐排列。
4、总尺寸的尺寸界线应靠近所指部位，中间的尺寸界线可稍短，但其长度要相等。
二、 尺寸的排列与布置
15
课堂讨论
判断正误
正确√
错误╳
5、半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。
半径数字前加注半径符号“R”。
通 常 情 况
二、 尺寸的排列与布置
17
较大圆弧的半径
较小圆弧标注
二、 尺寸的排列与布置
6、圆的直径尺寸前
标注直径符号“φ”，圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧
较小圆的直径标注
通 常 情 况
二、 尺寸的排列与布置
球的标注
7、标注球的半径、直径时，应在尺寸前加注符号“S ”，即“SR ”、“Sφ ”， 注写方法同圆弧半径和圆直径
S
S
S
坡度的标注
8、标注坡度时, 应加注单面箭头, 箭头应指向下坡方向。 坡度也可用直角三角形的形式标注。
三、知识巩固
1、尺寸由尺寸界线、 尺寸线、 尺寸起止符号和尺寸数字组成
2、尺寸的排列和布置
感 谢 观 看
牛刀小试
按1:100的比例画一个长5m、
宽3m的长方形，并在其四边标
注尺寸。
