任务1-2 一个LED发光二极管的闪烁控制
《单片机基础与应用（C语言版）》
高等教育出版社
一、任务要求
任务要求
用单片机控制一个LED，并将其点亮。
二、任务分析

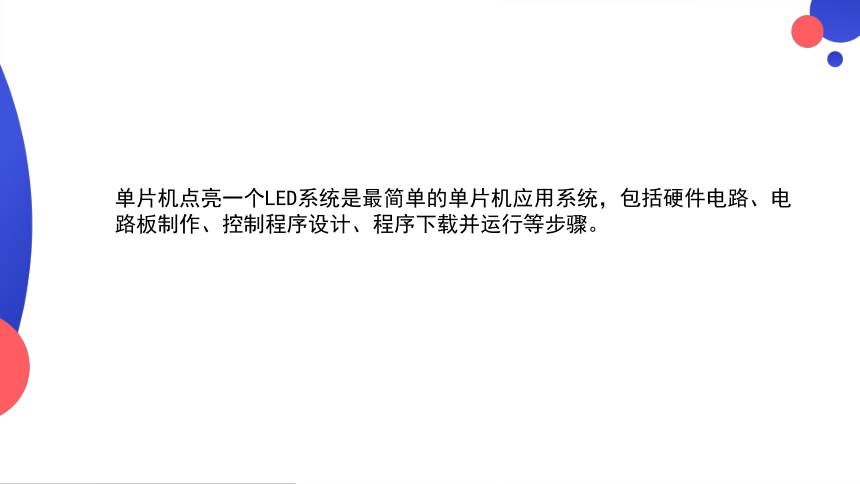

单片机点亮一个LED系统是最简单的单片机应用系统，包括硬件电路、电路板制作、控制程序设计、程序下载并运行等步骤。
三、硬件电路

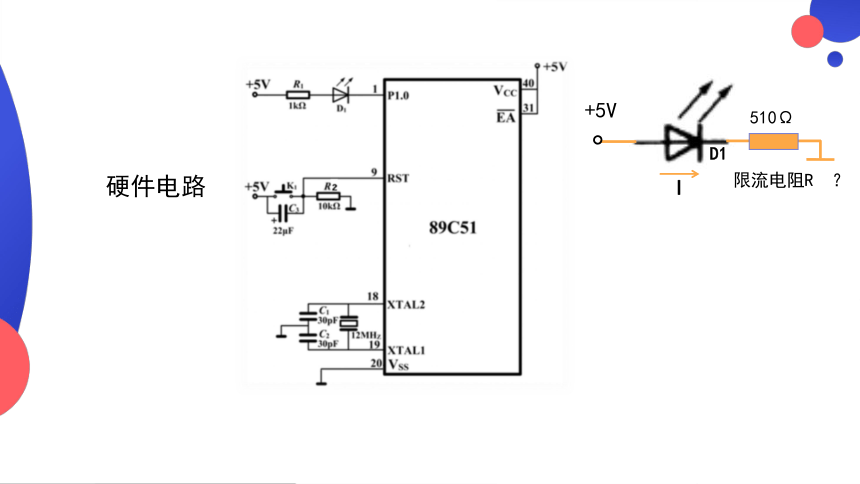

硬件电路
D1
I
。
+5V
510Ω
限流电阻R ？
电流控制型器件

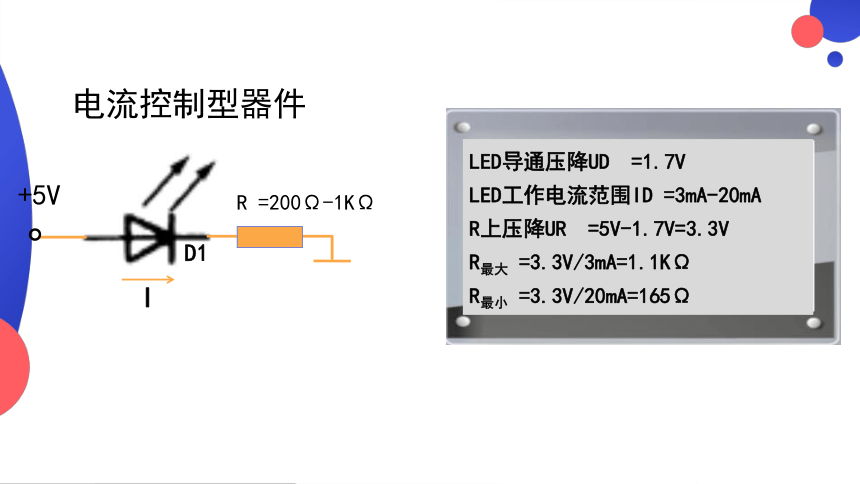

D1
LED导通压降UD =1.7V
LED工作电流范围ID =3mA-20mA
R上压降UR =5V-1.7V=3.3V
R最大 =3.3V/3mA=1.1KΩ
R最小 =3.3V/20mA=165Ω
I
。
+5V
R =200Ω-1KΩ

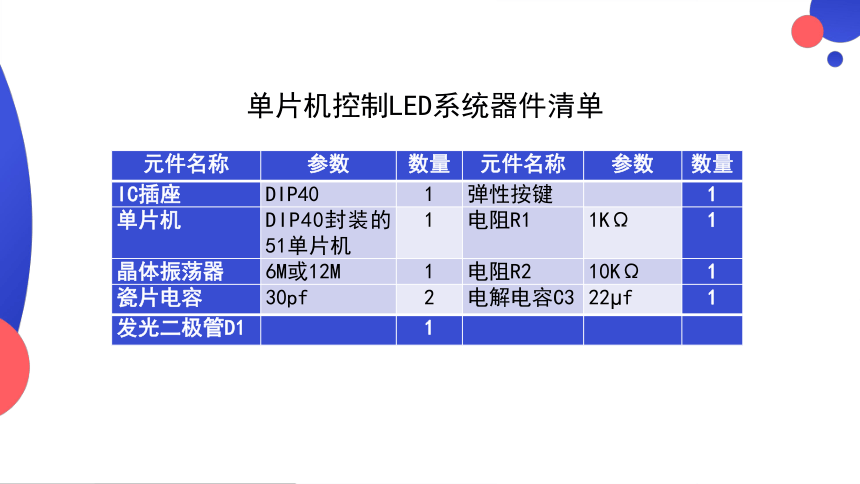

元件名称 参数 数量 元件名称 参数 数量
IC插座 DIP40 1 弹性按键 1
单片机 DIP40封装的51单片机 1 电阻R1 1KΩ 1
晶体振荡器 6M或12M 1 电阻R2 10KΩ 1
瓷片电容 30pf 2 电解电容C3 22 f 1
发光二极管D1 1
单片机控制LED系统器件清单

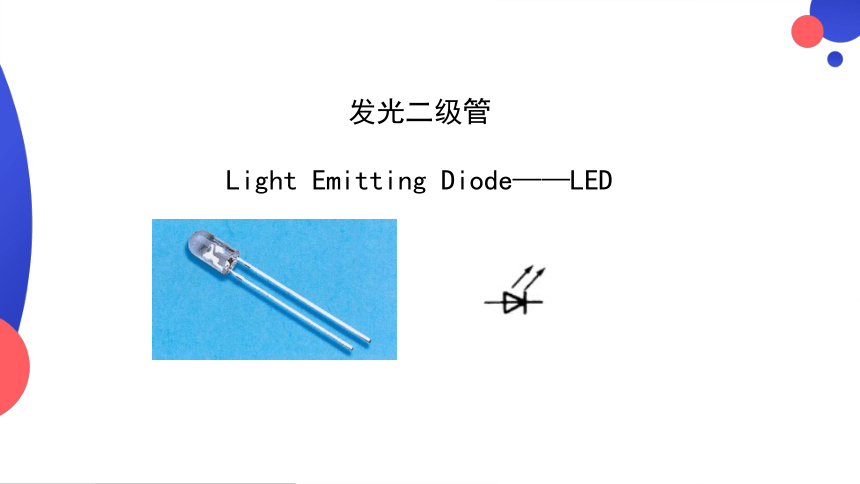

发光二级管
Light Emitting Diode——LED
+
-
正极
负极
+
-
正极
负极

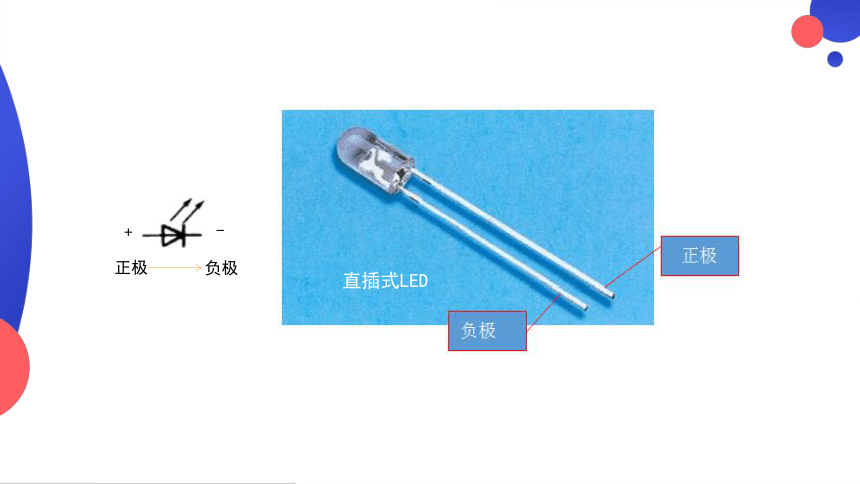

直插式LED

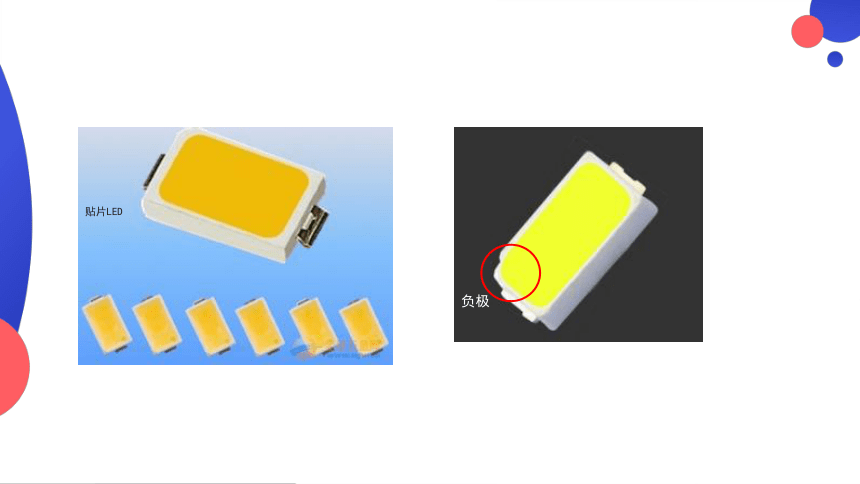

贴片LED
正极
负极
电流控制型器件
I
电流控制型器件
I
。
+5V
3mA到20mA
电流控制型器件
I
。
+5V
限流电阻
R =200Ω-1KΩ
+5V
GND
×
四、电路板制作
五、控制程序
#include //包含头文件reg51.h，定义了51单片机的专用寄存器
sbit LED=P1^0; //定义位名称
void main() //主函数
{
LED=0; //点亮LED
while(1)
{
}
}
六、下载运行
连接下载线，打开实验板的电源，下载程序
步骤1：选择芯片类型
步骤2：波特率设置
步骤3：选择低速下载
步骤4：打开HEX文件
步骤5 ：下载程序
