杠杆
跷跷板、撬棒和船桨在使用时，有什么共同特点？
它们工作时，能绕一个固定点转动。

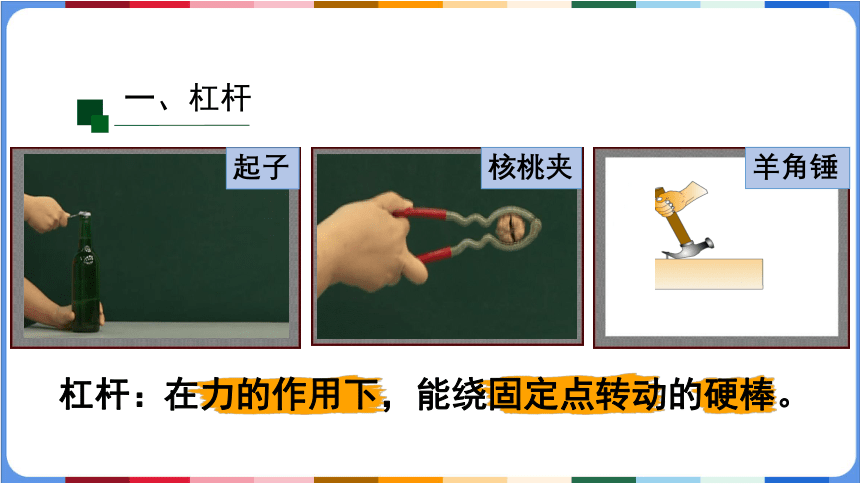

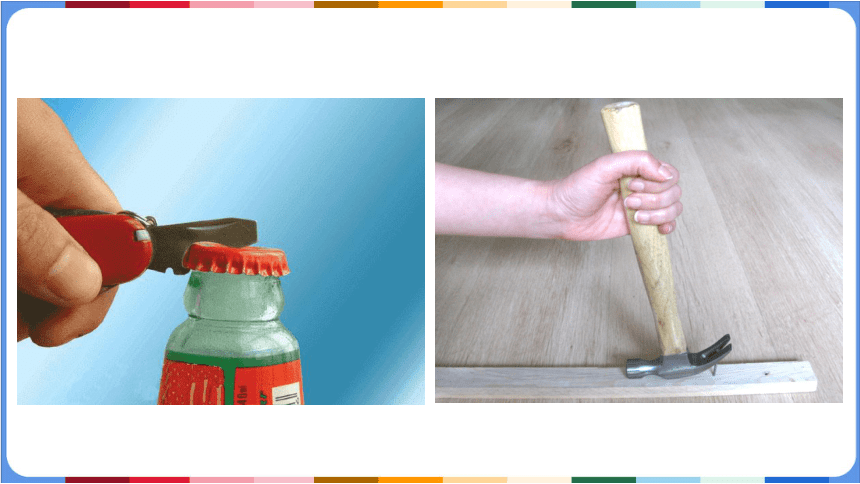

起子
核桃夹
羊角锤
在力的作用下，能绕固定点转动的硬棒。
杠杆：
一、杠杆
生活中的杠杆

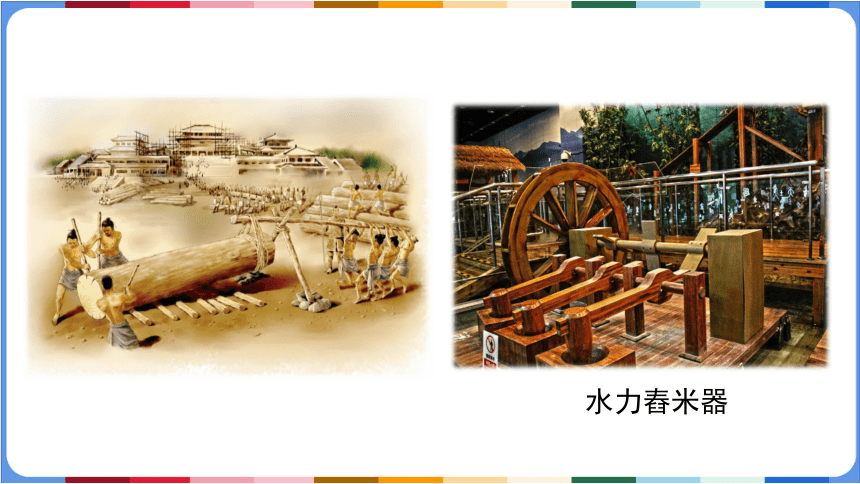

水力舂米器
杠杆的特点：
①硬棒
②在力的作用下
③绕固定点转动
(其形状可以是直的，也可以是弯的。)
支点：杠杆可以绕其转动的点O。
F1
动力：使杠杆转动的力F1。
F2
阻力：阻碍杠杆转动的力F2。
l1
动力臂：从支点O 到动力F1作用线的距离l1。
l2
阻力臂：从支点O 到阻力F2作用线的距离l2。
o
从支点到力的作用线所引的垂线段
从力的作用点出发，沿力的方向画的直线
五要素

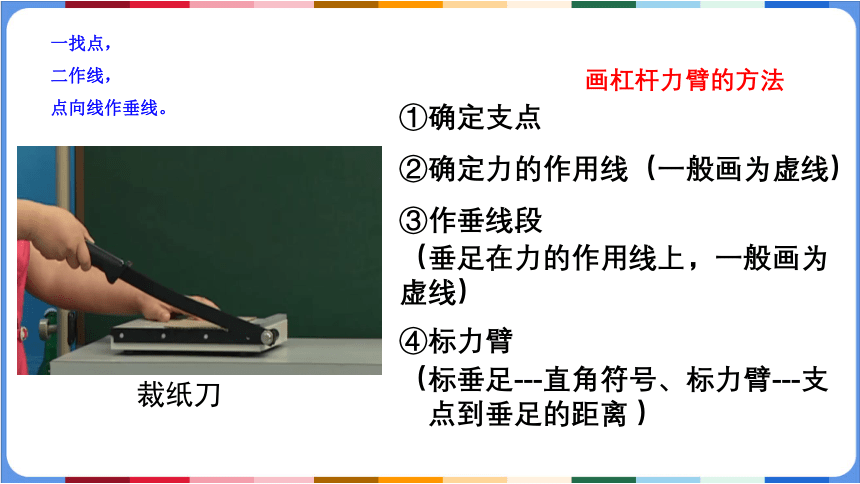

画杠杆力臂的方法
①确定支点
②确定力的作用线（一般画为虚线）
③作垂线段
（垂足在力的作用线上，一般画为虚线）
④标力臂
（标垂足---直角符号、标力臂---支
点到垂足的距离 ）
裁纸刀
一找点，
二作线，
点向线作垂线。

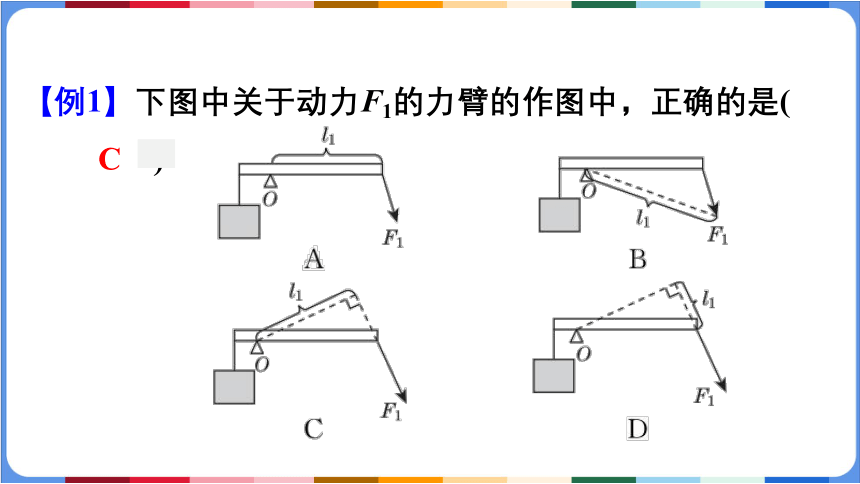

【例1】下图中关于动力F1的力臂的作图中，正确的是(　C　)

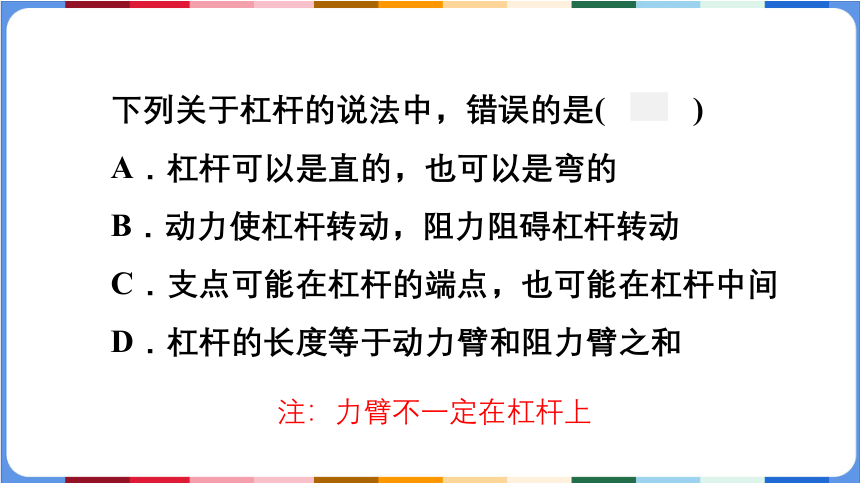

下列关于杠杆的说法中，错误的是(　D　)
A．杠杆可以是直的，也可以是弯的
B．动力使杠杆转动，阻力阻碍杠杆转动
C．支点可能在杠杆的端点，也可能在杠杆中间
D．杠杆的长度等于动力臂和阻力臂之和
注：力臂不一定在杠杆上
如图所示，小华用苹果和橘子来玩跷跷板。她将苹果、橘子分别放在轻杆的左、右两端，放手后，杆马上转动起来。使杆逆时针转动的力是(　D　)
A．苹果的重力
B．橘子的重力
C．杆对橘子的支持力
D．苹果对杆的压力
注：动力、阻力都是作用在杠杆上的力，即杠杆受到的力
二、杠杆平衡的条件
杠杆的平衡：杠杆处于静止状态或匀速转动状态。
买菜
唉！怎样才使它平衡
探究杠杆的平衡条件
实验操作：
（1）调节平衡螺母，使杠杆水平平衡。
消除杠杆自身重力对实验的影响；
保证力臂沿杠杆，便于测量。　
实验
注：挂钩码后不能调节
探究杠杆的平衡条件
（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆重新水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。
实验
调节钩码改变动力和阻力
便于直接从杠杆上读出力臂大小
多次实验，寻找普遍规律，避免偶然性
次数 动力 F1/N 阻力 F2/N 动力臂l1/m 阻力臂l2/m
1
2
3
4
5
6
实验表格：
探究杠杆的平衡条件
实验
实验过程
实验结论：
杠杆平衡时，
动力 × 动力臂 = 阻力 × 阻力臂。
探究杠杆的平衡条件
实验
杠杆原理
6m
4cm

200N
F I = 200N
L I = 6m
L 2 = 4cm
已知：
求：F 2
搬运砖头的独轮车，车箱和砖头所受的总重力G= 1 000N，独轮车的有关尺寸如图所示。推车时，人手向上的力F应为多大？
1m
0.3m
G
F
如图所示，一轻质杠杆OA可绕O点无摩擦转动，A端用绳子系在竖直墙壁的B点，在杠杆的C点悬挂一重为20 N的物体，杠杆处于水平静止状态。已知OA长为50 cm，OC长为30 cm，∠OAB＝30°。
(1)请在图中画出绳子对杠杆拉力F的力臂。
(2)拉力F的大小是多少？
三、生活中的杠杆
利用瓶起子起开瓶盖时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
O
F1
l1
F2
l2
分析
动力臂 > 阻力臂
动力 < 阻力
省力杠杆：
三、生活中的杠杆
利用钓鱼竿钓鱼时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
分析
动力臂 < 阻力臂
动力 > 阻力
O
F1
F2
l1
l2
费力杠杆：
分析
动力臂 = 阻力臂
动力 = 阻力
利用天平测量物体质量时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？
O
F2
F1
l2
l1
三、生活中的杠杆
等臂杠杆：
钳子
镊子
跷跷板
费力杠杆：动力臂小于阻力臂，费力省距离
省力杠杆：动力臂大于阻力臂，省力费距离
等臂杠杆：动力臂等于阻力臂，不省力不费力，
不省距离不费距离
1.关于费力杠杆，下列说法正确的是(　D　)
A．费力杠杆的动力臂大于阻力臂
B．费力杠杆不能省距离
C．费力杠杆会费力，因此没有用处
D．费力杠杆可以省距离
2. 下图所示的用具中，在使用时属于费力杠杠的是（ A ）
食品夹
A
裁纸刀
B
钳子
C
核桃夹
D
3.在如下两图中分别画出拉力F的力臂L(O为支点)。
4. 一根粗细均匀的木棒重500 N，使其一端着地，
求:抬起另一端所需最小的力有多大？
G = 100 N
O
L1
L2
F
5.如图是一种拉杆式旅行箱的示意图，若旅行箱内装满物体且质量分布均匀，其总重为210 N，轻质拉杆拉出的长度是箱体长度的二分之一，要使旅行箱和拉杆构成的杠杆水平平衡，则竖直向上的拉力F为________N。
6.如图所示，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂L1，并标出阻力F2。
7.在下图中分别画出钳子、自行车手闸这两个杠杆（图中深色部分）工作时的支点、动力和动力臂、阻力和阻力臂。
课堂小结
在力的作用下，能绕固定点转动的硬棒，叫做杠杆。
杠杆平衡条件
定义
生活中的杠杆
杠杆
省力杠杆
等臂杠杆
费力杠杆
动力×动力臂=阻力×阻力臂
布置作业
