资源简介

(共31张PPT)
第五章 棉织物设计

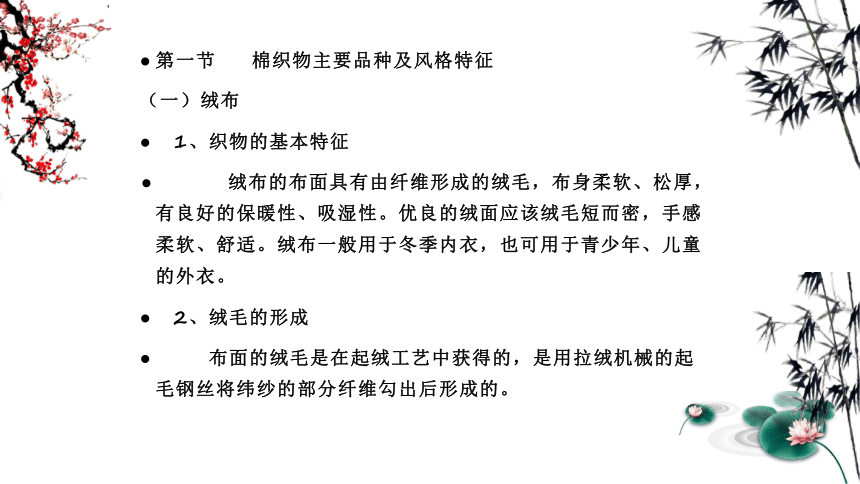

第一节 棉织物主要品种及风格特征
（一）绒布
1、织物的基本特征
绒布的布面具有由纤维形成的绒毛，布身柔软、松厚，有良好的保暖性、吸湿性。优良的绒面应该绒毛短而密，手感柔软、舒适。绒布一般用于冬季内衣，也可用于青少年、儿童的外衣。
2、绒毛的形成
布面的绒毛是在起绒工艺中获得的，是用拉绒机械的起毛钢丝将纬纱的部分纤维勾出后形成的。

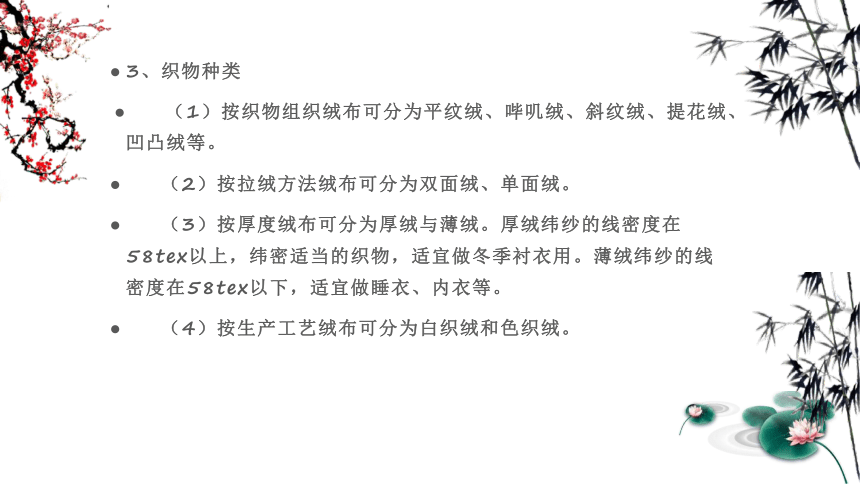

3、织物种类
（1）按织物组织绒布可分为平纹绒、哔叽绒、斜纹绒、提花绒、凹凸绒等。
（2）按拉绒方法绒布可分为双面绒、单面绒。
（3）按厚度绒布可分为厚绒与薄绒。厚绒纬纱的线密度在58tex以上，纬密适当的织物，适宜做冬季衬衣用。薄绒纬纱的线密度在58tex以下，适宜做睡衣、内衣等。
（4）按生产工艺绒布可分为白织绒和色织绒。

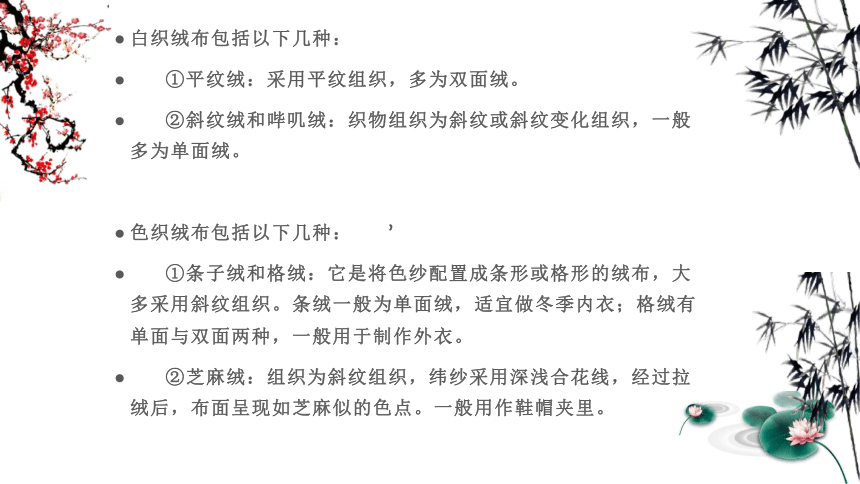

白织绒布包括以下几种：
①平纹绒：采用平纹组织，多为双面绒。
②斜纹绒和哔叽绒：织物组织为斜纹或斜纹变化组织，一般多为单面绒。
色织绒布包括以下几种： ’
①条子绒和格绒：它是将色纱配置成条形或格形的绒布，大多采用斜纹组织。条绒一般为单面绒，适宜做冬季内衣；格绒有单面与双面两种，一般用于制作外衣。
②芝麻绒：组织为斜纹组织，纬纱采用深浅合花线，经过拉绒后，布面呈现如芝麻似的色点。一般用作鞋帽夹里。

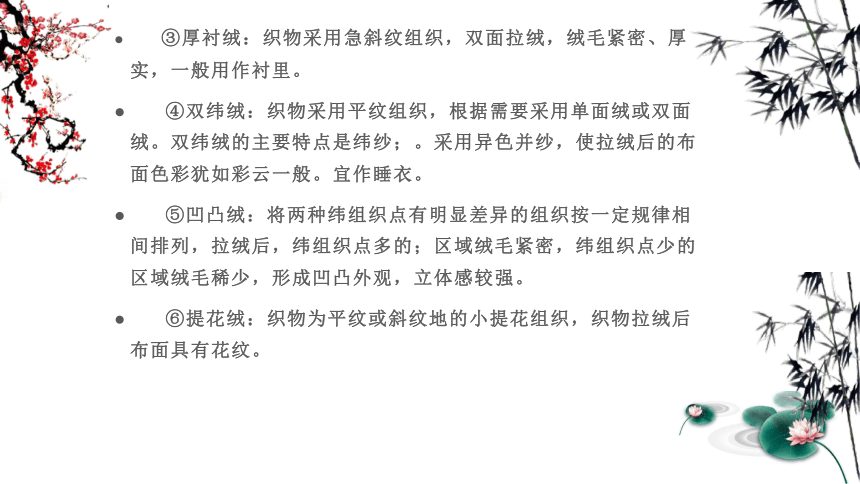

③厚衬绒：织物采用急斜纹组织，双面拉绒，绒毛紧密、厚实，一般用作衬里。
④双纬绒：织物采用平纹组织，根据需要采用单面绒或双面绒。双纬绒的主要特点是纬纱；。采用异色并纱，使拉绒后的布面色彩犹如彩云一般。宜作睡衣。
⑤凹凸绒：将两种纬组织点有明显差异的组织按一定规律相间排列，拉绒后，纬组织点多的；区域绒毛紧密，纬组织点少的区域绒毛稀少，形成凹凸外观，立体感较强。

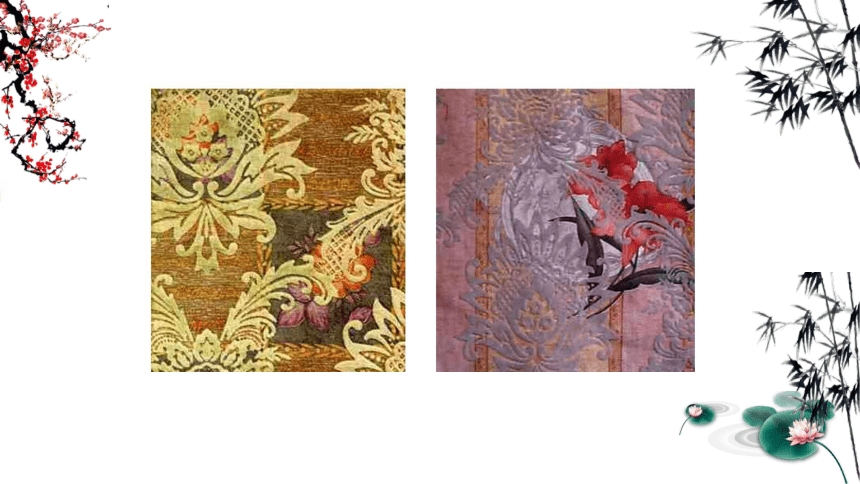

⑥提花绒：织物为平纹或斜纹地的小提花组织，织物拉绒后布面具有花纹。

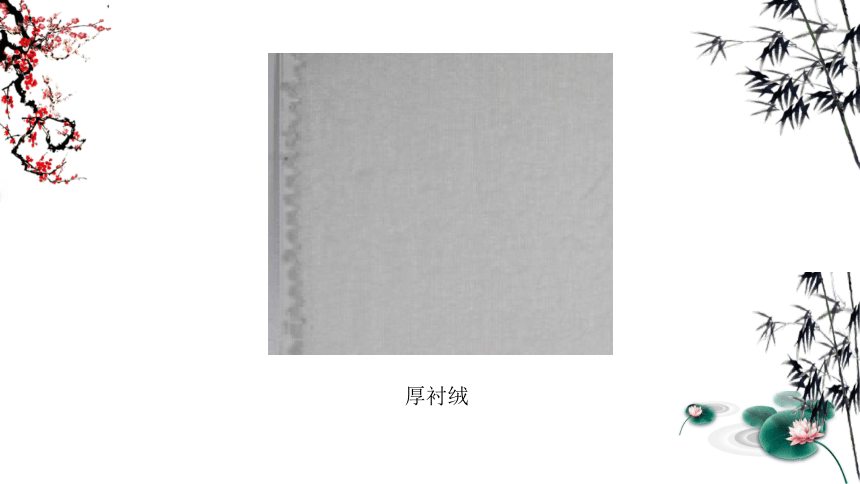

厚衬绒

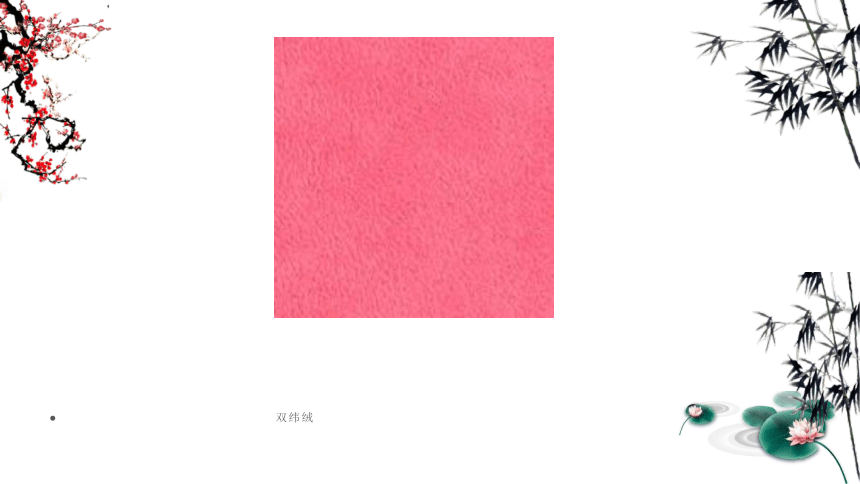

双纬绒

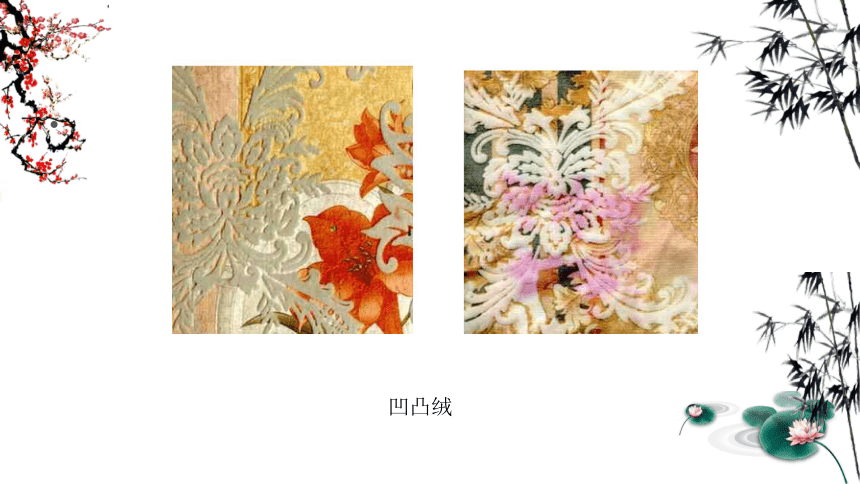

凹凸绒

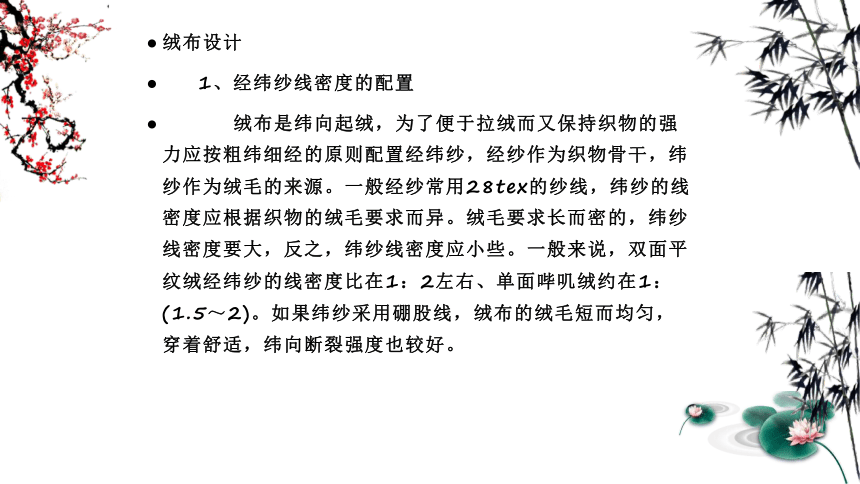

绒布设计
1、经纬纱线密度的配置
绒布是纬向起绒，为了便于拉绒而又保持织物的强力应按粗纬细经的原则配置经纬纱，经纱作为织物骨干，纬纱作为绒毛的来源。一般经纱常用28tex的纱线，纬纱的线密度应根据织物的绒毛要求而异。绒毛要求长而密的，纬纱线密度要大，反之，纬纱线密度应小些。一般来说，双面平纹绒经纬纱的线密度比在1：2左右、单面哔叽绒约在1：(1.5～2)。如果纬纱采用硼股线，绒布的绒毛短而均匀，穿着舒适，纬向断裂强度也较好。

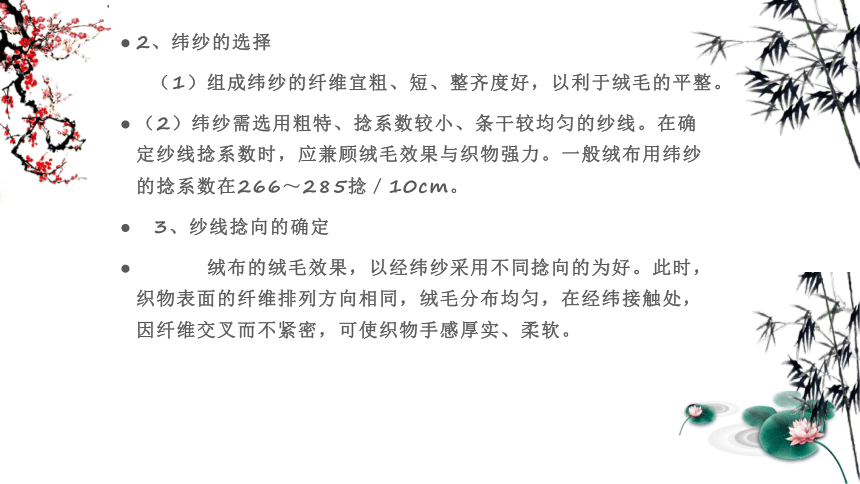

2、纬纱的选择
（1）组成纬纱的纤维宜粗、短、整齐度好，以利于绒毛的平整。
（2）纬纱需选用粗特、捻系数较小、条干较均匀的纱线。在确定纱线捻系数时，应兼顾绒毛效果与织物强力。一般绒布用纬纱的捻系数在266～285捻／10cm。
3、纱线捻向的确定
绒布的绒毛效果，以经纬纱采用不同捻向的为好。此时，织物表面的纤维排列方向相同，绒毛分布均匀，在经纬接触处，因纤维交叉而不紧密，可使织物手感厚实、柔软。
4、经、纬纱紧度的配置
经、纬向紧度的配置，是绒布质量的关键，按照织物起绒和强度的要求，绒布的纬向紧度应大于经向紧度，纬向紧度与经向紧度的比值大，绒毛稠密，反之，绒毛稀疏，各种绒布经、纬向紧度比见表3-4。
5、织物组织
应根据绒布的风格特点选择织物组织，一般单面绒为哔叽组织2/2，双面绒为平纹组织因双面拉绒对织物强度损伤较大，平纹交织点多，较为紧实些。
（二）灯芯绒
1、织物的基本特征
灯芯绒一般为纬起毛组织，经割绒工序后，织物表面具有清晰、圆润的经向绒条，灯芯绒织物美观、大方、厚实、保暖、手感柔软、光泽柔和，由于织物具有地组织与绒组织两部分，服用时与外界摩擦的大都是绒毛部分，地组织很少触及，所以使用寿命和耐磨性较一般棉织物显著提高。灯芯绒一般用于制作春、秋、冬季大众化的衣服、鞋、帽，尤其适于制作儿童服装。
2．织物种类
（1）灯芯绒按地组织不同可分为平纹地组织灯芯绒、斜纹地组织灯芯绒以及纬重平地组织灯芯绒等。
（2）灯芯绒按印染加工工艺不同，可分为印花灯芯绒和染色灯芯绒。
（3）灯芯绒按生产工艺不同，可分为白织灯芯绒和色织灯芯绒。
（4）灯芯绒按使用纱线不同，可分为全纱灯芯绒、半线灯芯绒和全线灯芯绒。
（5）灯芯绒按绒条宽狭不同可分为特细条、细条、中条、粗条、宽条灯芯绒。特细条灯芯绒一般是指2.5cm中有19~21条绒条；细条灯芯绒一般指2.5cm中有16~18条绒条；中条灯芯绒是指235cm中有9~11条绒条，粗条灯芯绒是指2.5cm中有6~8条绒条；宽条灯芯绒是指2.5cm中的绒条数少于6条。此外，还采用粗、细不同条型的混合，称之为间隔条。
灯芯绒设计
1、经、纬纱线密度及密度的确定
灯芯绒织物的纬密高，对经纱的强力要求较高，因此经纱一般采用股线,纬纱采用中特纱。
在组织相同的条件下，经密大，绒毛短而固结坚牢，织物的坚牢度较好;反之，经密小时，则绒毛长而松散，织物的坚牢度差。所以，灯芯绒织物的经纬密必须配合恰当。
一般经向紧度为50%一60%，纬向紧度为140%-180%。
2、地纬与绒纬排列比的选择
地纬与绒纬的排列比若小，织物因绒毛较稠而增进柔软性和保暖性，但绒毛的固着性较差，影响织物的坚牢度(绒毛易被拉出)。
在满足织物的绒毛密度及保温性能等要求后，应适当增加地绒纬的排列比，以提高织物的坚牢度。
常用的地绒纬排列比为1：2和1：3
（三）平绒
1、织物的基本特征
平绒织物与灯芯绒相似，均属于起毛织物，只是形成绒毛的系统和特征不同。平绒分为经平绒和纬平绒。由于纬平绒生产时劳动强度高，生产效率低，加工工艺较复杂，目前已不生产。经平绒是目前生产平绒织物的主要方法，它是织造过程中，将织物设计为双层织物，绒经穿梭于上、下层之间，把绒经割断而分为单层织物，并经刷绒而成。所以，平绒织物表面是由经纱形成的耸立绒毛，其绒毛短而平齐，均匀地覆盖于整个织物表面。平绒织物应具有绒面丰富、平整的风格。
2、织物种类
平绒一般根据绒毛的长短分类，分为火车平绒和丝光平绒。火车平绒的绒毛较长，一般在3mm左右，常做火车坐垫用。丝光平绒的绒毛较短，约为2mm，一般做服装及装饰用品。
（四）棉维织物设计
1、原料的选配
（1）维纶的选择：维纶的长度在33～38mm，线密度为0.13~0.17tex。为提高成纱张力，可以用长度为38mm、线密度为0.16～0.17tex的维纶。可混用一部分0.11～0.13tex的纤维，以提高强力，改善条干。
（2）原棉选择：对于一般产品，原棉选用含杂质低、成熟度好的细绒棉，线密度在0.17～0.18tex，长度为29～31mm。若纺细特纱，可适当混用一些长绒棉，以利于纱线的条干均匀度和强力。
(3)线密度：棉维混纺纱的线密度以18～32tex为宜。
2、混纺比的选择
棉维混纺比超过50：50后，随着维纶的增加，织物的强力和耐磨性增加。如要以织物强力和耐磨为主，则选用较高比例的维纶，如织物以服用性为主，则选用较低比例的维纶。
3、细纱捻系数的选择
由于维纶无天然卷曲，是刚性较大、抗扭性较差的实心体，如果捻度过大，纱条表面的维纶会因为捻回角过大而被扭断，使成纱张力下降。因此，维棉混纺纱的捻系数应比同线密度棉纱。
4、织物紧度的配置
由于合成纤维的密度比棉小，同样特数的合纤纱或其混纺纱实际直径比棉纱为粗，而且维维的刚度也大，所以，相同的风格不能完全按照棉织物的标准进行设计，以免织物紧度偏高，化纤织物或其混纺织物的密度可按相似织物设计方法进行设计
（五）涤棉织物设计
1、一般涤棉织物的设计
（1）原料的选配：涤纶制造加工工艺不同，就具有不同的性能。它关系着涤棉混纺纱的物理性能和纺纱技术。化纤的长度与线密度必须相适应。对一般纺纱工艺，化纤的长度、线密度应有下列关系：
纤维长度L（mm）/ 纤维线密度Tt（tex）≈3
纱中纤维根数应在60～80根，L/ Tt的值可根据织物不同风格的要求，予以适当调整。
例如：对细薄织物，取L/ Tt﹥3，对外衣织物，取L/ Tt﹤3。这样粗短纤维可以增加织物的毛型感，并减轻起毛起球现象。
涤纶线密度与纱线线密度的关系见表3—6，涤纶的长度采用35～38mm。
（ 2 ）混纺比的选择：混纺比应根据织物的涤棉织物的用途和风格来决定，一般认为涤棉混纺比以65/35或67/33为宜，若要增加织物的棉型感或舒适感，可减少涤的重量，采用低比比例涤棉织物，常用的有棉65/涤35、棉55/涤45。
（3）细纱捻系数的配置：若为单纱织物，捻系数宜为362～410，若为股线织物，捻系数为 324～363。
（4）织物紧度的配置：由于混纺纱线直径比同特棉纱为大，故同样密度的棉织物和涤棉混纺后者的紧度大，为此若要设计一与棉织物相同风格的织物， 用相似织物设计法进行设计。
涤棉烂花布的设计
（1）包芯纱棉纤维包覆率的选择：应根据用途选择包覆率，一般宜大些，以突出花型，包覆率宜用43～48%。
（2）长丝规格的选择：薄型织物，采用5tex以下较细的长丝，厚型织物，应采用7tex以上的长丝。例如，14.5tex涤棉包芯纱，当包覆率为43％时，宜用8tex/36根纱线。
（3）纱线捻系数的选择：如果纱线捻系数过小，会使烂花后长丝部分手感不爽，成品易起毛，外层包棉部分也易摩擦起球，纺纱时易出现“剥皮纱”。捻系数过大，织造时易产生扭结，一般来说：捻系数宜在304～333。
（4）织物紧度的选择：烂花织物的紧度包括两部分，即包芯部分和筛网部分。如果紧度过大，包芯部分织造生产困难；若紧度过小，筛网部分易造成经纬纱位移。一般来说，织物的总紧度宜为70％～75%，经向紧度为48～52%，纬向紧度为45～48%。
（5）筘号的选择：烂花布要求经、纬纱排列均匀，因此，应选用高筘号。每筘最好穿入1根，最多只能穿2根，以使筛网部分经纱排列均匀。
（6）花色设计
①组织运用：烂花织物为稀薄织物，一般宜采用交织点较多的组织，以平纹居多。
②纱线运用：利用不同原料的纱线进行交织，可取得特殊的效果。例如：用纯棉纱与包芯纱交织，经烂花处理后，将产生局部空经、空纬效果；用纯涤纶长丝与包芯纱交织，在成品的透明花型中会产生白色纯涤纶线条，别具风格；用涤棉纱线与包芯纱交织，将会得到由透明、半透明和不透明部分组成的花型，花型层次多，立体效果好；如用彩色丝作芯线，织物色彩更加丰富。
感谢聆听

展开更多......

收起↑
