第六章 屋顶

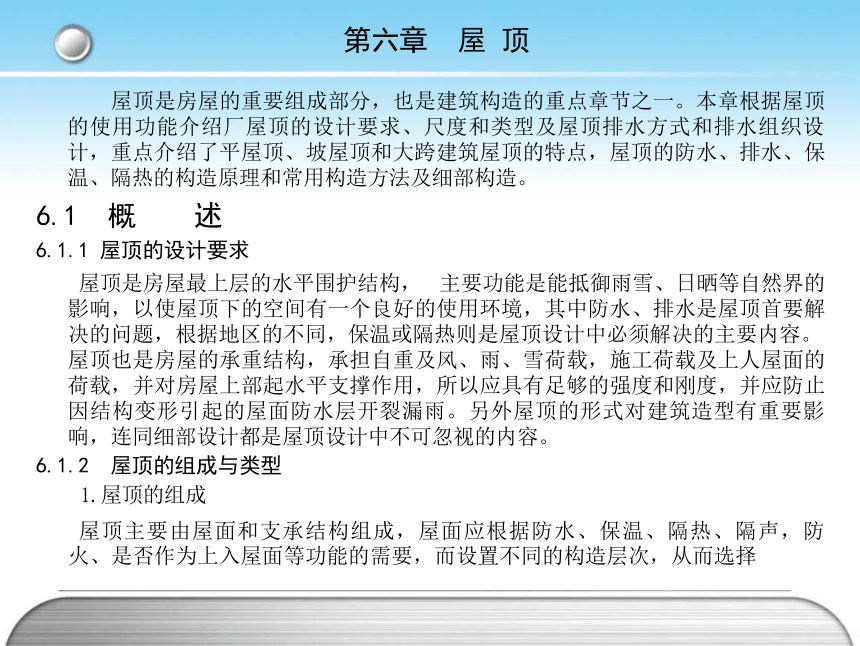

第六章 屋 顶
屋顶是房屋的重要组成部分，也是建筑构造的重点章节之一。本章根据屋顶 的使用功能介绍厂屋顶的设计要求、尺度和类型及屋顶排水方式和排水组织设 计，重点介绍了平屋顶、坡屋顶和大跨建筑屋顶的特点，屋顶的防水、排水、保 温、隔热的构造原理和常用构造方法及细部构造。
6.1 概 述
6.1.1 屋顶的设计要求
屋顶是房屋最上层的水平围护结构， 主要功能是能抵御雨雪、日晒等自然界的 影响，以使屋顶下的空间有一个良好的使用环境，其中防水、排水是屋顶首要解 决的问题，根据地区的不同，保温或隔热则是屋顶设计中必须解决的主要内容。 屋顶也是房屋的承重结构，承担自重及风、雨、雪荷载，施工荷载及上人屋面的 荷载，并对房屋上部起水平支撑作用，所以应具有足够的强度和刚度，并应防止 因结构变形引起的屋面防水层开裂漏雨。另外屋顶的形式对建筑造型有重要影 响，连同细部设计都是屋顶设计中不可忽视的内容。
6.1.2 屋顶的组成与类型
1.屋顶的组成
屋顶主要由屋面和支承结构组成，屋面应根据防水、保温、隔热、隔声，防 火、是否作为上入屋面等功能的需要，而设置不同的构造层次，从而选择
合适的建筑材料；另外在屋顶的下表面考虑各种形式的吊顶。
2.屋顶的类型
(1)根据屋面防水材料的不同分类。
1)柔性防水屋面，用防水卷材或制品做防水层，如沥青油毡、橡胶卷材、合成高分子防水卷 材等，这种屋面有一定的柔韧性。
2)刚性防水屋面，用细石混凝土等刚性材料做防水层，构造简单，施工方便，造价低，但这 种做法韧性差，屋面易产生裂缝而渗漏水，在寒冷地区应慎用。
3)瓦屋面，用粘土瓦、小青瓦、筒板瓦等按上下顺序排列做防水层。这 · 种屋面防水材料一般 尺寸不大，需要有一定的搭接长度和坡度才能使雨水排除，排水坡度常在50％左右。
4)波形瓦屋面，有石棉水泥波瓦、镀锌铁皮波瓦、铝合金波瓦、玻璃钢波瓦及压形薄钢板波 瓦等。他们尺寸稍大， 一般宽度为600～1000mm。由于每张瓦的覆盖面积较大，排水坡度比瓦 屋面小些， 一般在25％～40％之间。
5)金属薄板屋面，用镀锌铁皮、涂塑薄钢板、铝合金板和不锈钢板等做屋面，常采用折叠接 合，使屋面形成一个密闭的覆盖层。该屋面的坡度可小些，在
10%～20%之间，可用于曲面屋顶。
6)涂料防水屋面，屋面板采用涂料防水， 板缝用嵌缝材料防水的一种屋面。
7)粉剂防水屋面，是用一种惰水、松散粉末状防水材料做防水层的屋面，具有良好的耐久性 和应变性。
8)玻璃屋面，采用有机玻璃、夹层玻璃、钢丝网玻璃、钢化玻璃等做为防水屋面，屋顶具有 采光的功能。

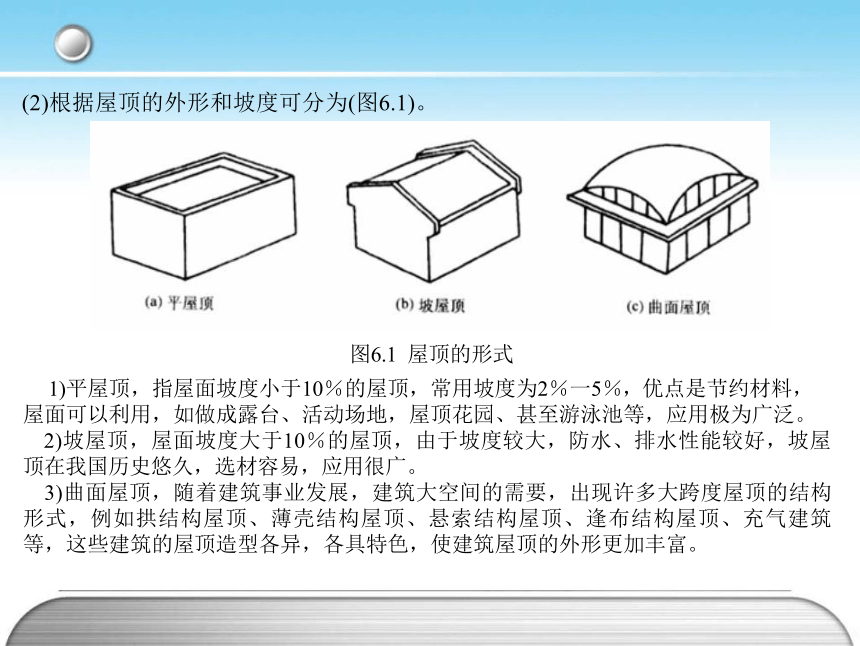

图6.1 屋顶的形式
1)平屋顶，指屋面坡度小于10％的屋顶，常用坡度为2％一5％，优点是节约材料， 屋面可以利用，如做成露台、活动场地，屋顶花园、甚至游泳池等，应用极为广泛。
2)坡屋顶，屋面坡度大于10％的屋顶，由于坡度较大，防水、排水性能较好，坡屋 顶在我国历史悠久，选材容易，应用很广。
3)曲面屋顶，随着建筑事业发展，建筑大空间的需要，出现许多大跨度屋顶的结构 形式，例如拱结构屋顶、薄壳结构屋顶、悬索结构屋顶、逢布结构屋顶、充气建筑 等，这些建筑的屋顶造型各异，各具特色，使建筑屋顶的外形更加丰富。
(2)根据屋顶的外形和坡度可分为(图6.1)。

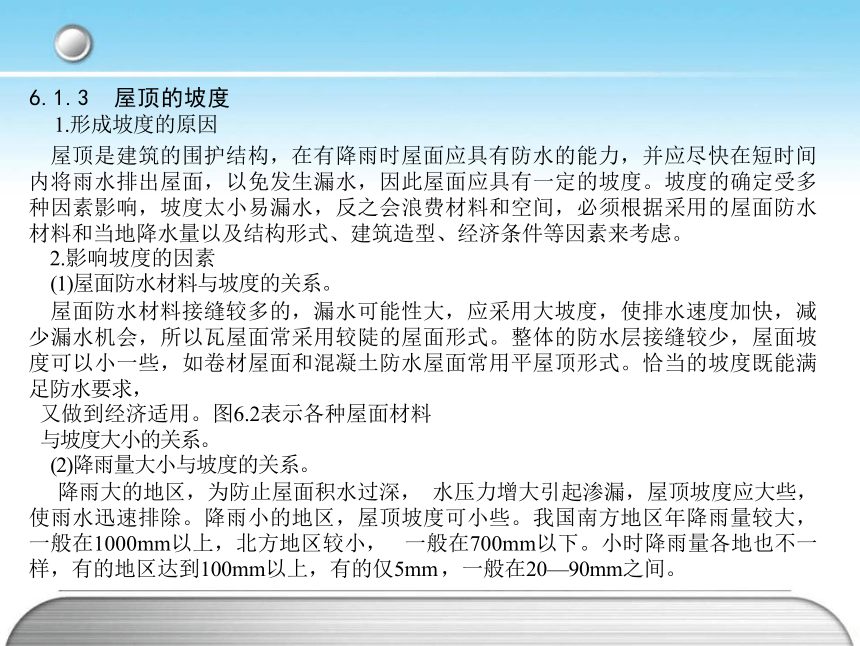

6.1.3 屋顶的坡度
1.形成坡度的原因
屋顶是建筑的围护结构，在有降雨时屋面应具有防水的能力，并应尽快在短时间 内将雨水排出屋面，以免发生漏水，因此屋面应具有一定的坡度。坡度的确定受多 种因素影响，坡度太小易漏水，反之会浪费材料和空间，必须根据采用的屋面防水 材料和当地降水量以及结构形式、建筑造型、经济条件等因素来考虑。
2.影响坡度的因素
(1)屋面防水材料与坡度的关系。
屋面防水材料接缝较多的，漏水可能性大，应采用大坡度，使排水速度加快，减 少漏水机会，所以瓦屋面常采用较陡的屋面形式。整体的防水层接缝较少，屋面坡 度可以小一些，如卷材屋面和混凝土防水屋面常用平屋顶形式。恰当的坡度既能满 足防水要求，
又做到经济适用。图6.2表示各种屋面材料
与坡度大小的关系。
(2)降雨量大小与坡度的关系。
降雨大的地区，为防止屋面积水过深， 水压力增大引起渗漏，屋顶坡度应大些， 使雨水迅速排除。降雨小的地区，屋顶坡度可小些。我国南方地区年降雨量较大， 一般在1000mm以上，北方地区较小， 一般在700mm以下。小时降雨量各地也不一 样，有的地区达到100mm以上，有的仅5mm ，一般在20—90mm之间。
使用功能决定建筑的外形。结陶形式的不同也体现在建筑的造型上，最终主要体现 在建筑屋顶形式上。如上入屋面，坡度就不能太大，否则使用不方便。结构选型的 不同，可决定建筑屋顶形成较大坡度甚至反坡等。如拱结构建筑常为较大的屋顶坡 度．悬索结构建筑甚至可以形成反坡。
(3)建筑造型与坡度的关系。

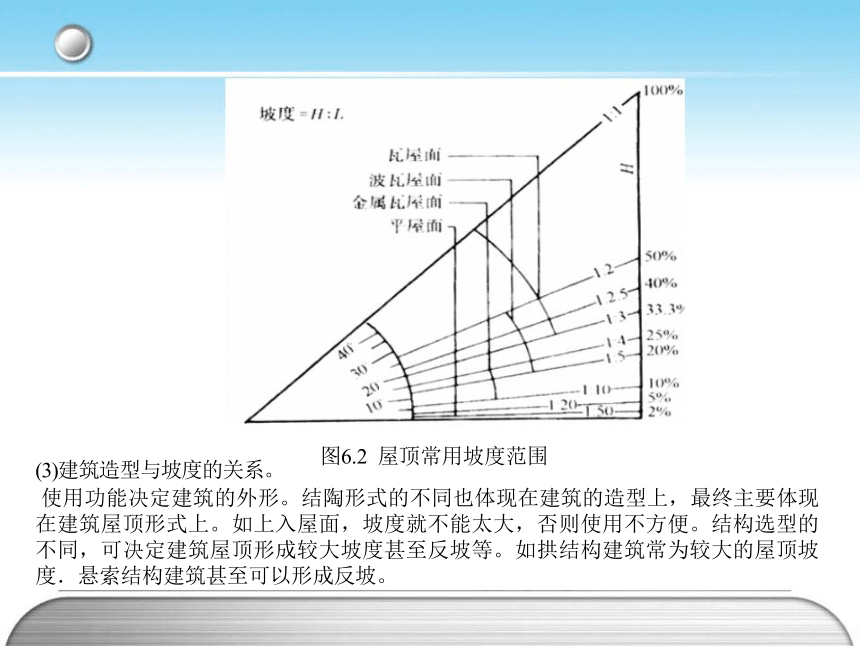

图6.2 屋顶常用坡度范围

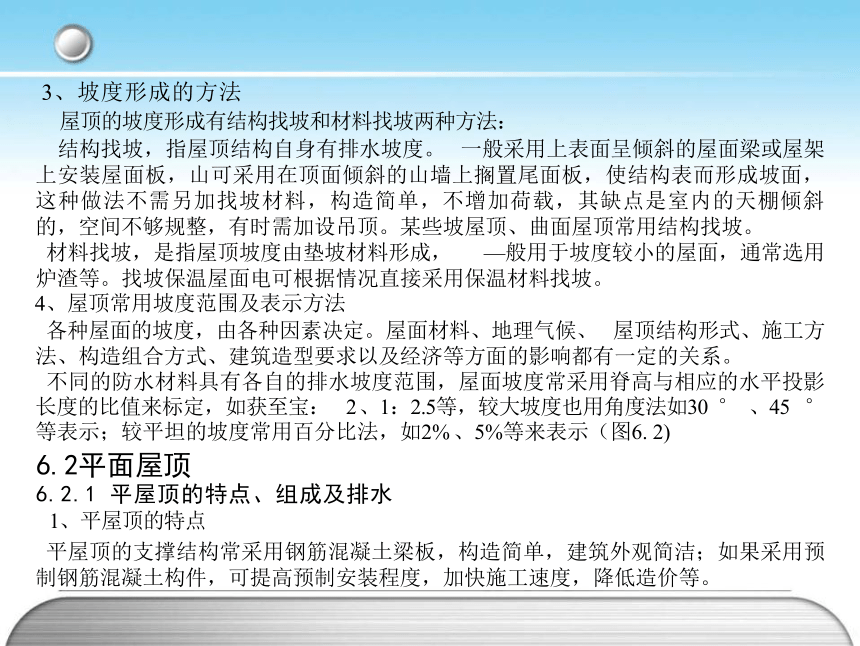

3、坡度形成的方法
屋顶的坡度形成有结构找坡和材料找坡两种方法：
结构找坡，指屋顶结构自身有排水坡度。 一般采用上表面呈倾斜的屋面梁或屋架 上安装屋面板，山可采用在顶面倾斜的山墙上搁置尾面板，使结构表而形成坡面， 这种做法不需另加找坡材料，构造简单，不增加荷载，其缺点是室内的天棚倾斜 的，空间不够规整，有时需加设吊顶。某些坡屋顶、曲面屋顶常用结构找坡。
材料找坡，是指屋顶坡度由垫坡材料形成， —般用于坡度较小的屋面，通常选用 炉渣等。找坡保温屋面电可根据情况直接采用保温材料找坡。
4、屋顶常用坡度范围及表示方法
各种屋面的坡度，由各种因素决定。屋面材料、地理气候、 屋顶结构形式、施工方 法、构造组合方式、建筑造型要求以及经济等方面的影响都有一定的关系。
不同的防水材料具有各自的排水坡度范围，屋面坡度常采用脊高与相应的水平投影 长度的比值来标定，如获至宝： 2 、1：2.5等，较大坡度也用角度法如30 ° 、45 ° 等表示；较平坦的坡度常用百分比法，如2% 、5%等来表示（图6. 2)
6.2平面屋顶
6.2.1 平屋顶的特点、组成及排水
1、平屋顶的特点
平屋顶的支撑结构常采用钢筋混凝土梁板，构造简单，建筑外观简洁；如果采用预 制钢筋混凝土构件，可提高预制安装程度，加快施工速度，降低造价等。
但平屋顶坡度较小、排水慢慢，屋面积水机会多，易产生渗漏现象。因此屋面排水 和防水是平屋顶的主要设计内容。
2、平屋顶的组成
平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结 构层在下，防水层在上，其他层次位置视具体情况而定。
（1）平屋顶的支承结构。
平屋顶的结构层要承担屋面上的全部荷载，应具有足够的强度和刚度。现在主要采 用钢筋混凝土结构，分现浇和预制两种，屋面板的结构形式与楼板通常相同。
（2）平屋顶的防水具
现在常采用的防水层主要的刚性防水屋面和柔性防水屋面两大类， 在寒冷地区以柔 性防水屋面居多；现在研制出的新防水材料，在其形式与施工方法上都有所改善， 使屋面防水效果更好。
（3）平屋顶的保温层。
在寒冷地区屋顶需设保温层，以使室内有一个便于人们生活的工作的环境。保温层 有铺于结构层上或吊于结构层下等不同构造方法，其厚度按热工计算而定。保温材 料应选用轻质材料。屋面的找坡可利用保温层进行找坡，也可以另设其他轻质材 料。
3、平屋顶的屋面排水
（1）排水方式的选择。
平屋顶的屋面排水方式分为无组织排水和有组织排水两大类。

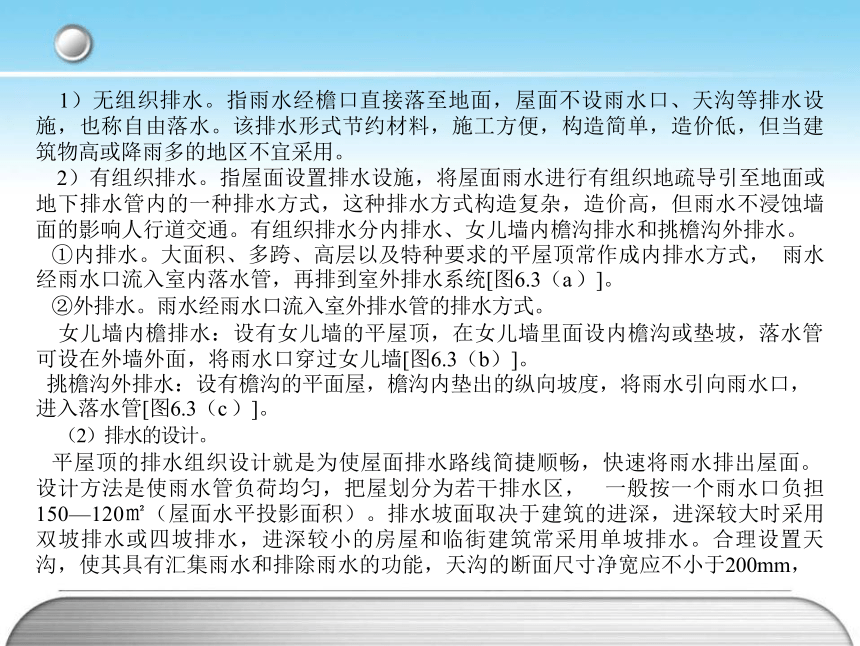

1）无组织排水。指雨水经檐口直接落至地面，屋面不设雨水口、天沟等排水设 施，也称自由落水。该排水形式节约材料，施工方便，构造简单，造价低，但当建 筑物高或降雨多的地区不宜采用。
2）有组织排水。指屋面设置排水设施，将屋面雨水进行有组织地疏导引至地面或 地下排水管内的一种排水方式，这种排水方式构造复杂，造价高，但雨水不浸蚀墙 面的影响人行道交通。有组织排水分内排水、女儿墙内檐沟排水和挑檐沟外排水。
①内排水。大面积、多跨、高层以及特种要求的平屋顶常作成内排水方式， 雨水 经雨水口流入室内落水管，再排到室外排水系统[图6.3（a ）]。
②外排水。雨水经雨水口流入室外排水管的排水方式。
女儿墙内檐排水：设有女儿墙的平屋顶，在女儿墙里面设内檐沟或垫坡，落水管 可设在外墙外面，将雨水口穿过女儿墙[图6.3（b）]。
挑檐沟外排水：设有檐沟的平面屋，檐沟内垫出的纵向坡度，将雨水引向雨水口，
进入落水管[图6.3（c ）]。
（2）排水的设计。
平屋顶的排水组织设计就是为使屋面排水路线简捷顺畅，快速将雨水排出屋面。 设计方法是使雨水管负荷均匀，把屋划分为若干排水区， 一般按一个雨水口负担 150—120㎡（屋面水平投影面积）。排水坡面取决于建筑的进深，进深较大时采用 双坡排水或四坡排水，进深较小的房屋和临街建筑常采用单坡排水。合理设置天 沟，使其具有汇集雨水和排除雨水的功能，天沟的断面尺寸净宽应不小于200mm，

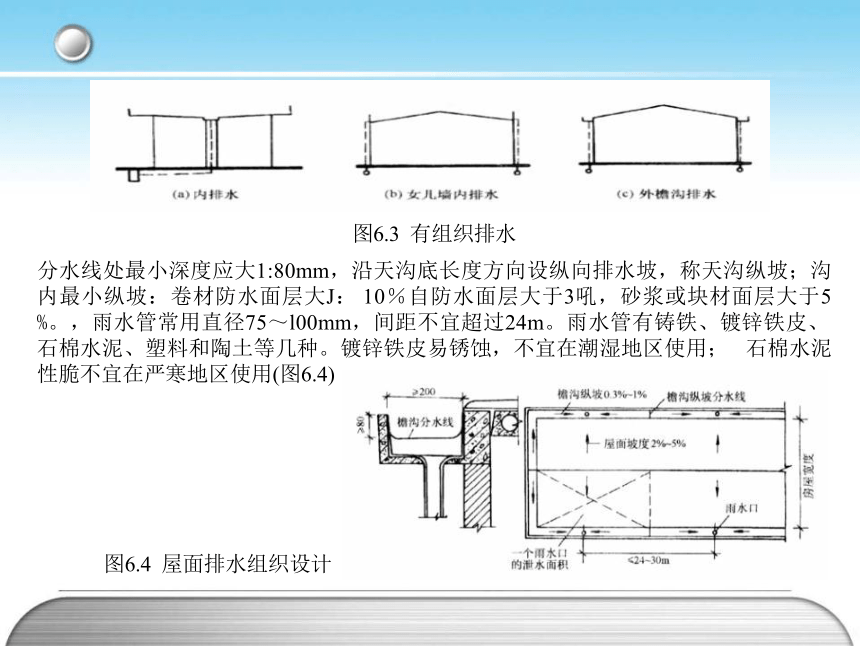

图6.3 有组织排水
分水线处最小深度应大1:80mm，沿天沟底长度方向设纵向排水坡，称天沟纵坡；沟 内最小纵坡：卷材防水面层大J： 10％自防水面层大于3吼，砂浆或块材面层大于5 %。，雨水管常用直径75～l00mm，间距不宜超过24m。雨水管有铸铁、镀锌铁皮、 石棉水泥、塑料和陶土等几种。镀锌铁皮易锈蚀，不宜在潮湿地区使用； 石棉水泥 性脆不宜在严寒地区使用(图6.4)
图6.4 屋面排水组织设计
6.2.2 柔性防水平屋顶构造
是用柔性防水卷材以胶结材料粘贴在屋面上，形成一个大面积封闭的防水覆盖 层。它具有一定延伸性，能较好的适应结构温度变形，因此称柔性防水屋面，也叫卷 材防水屋面。
1.柔性防水屋面的材料
多年来，我国一直沿用石油沥青油毡为屋面的主要防水材料，它是由特制纸胎在 热沥青中经两遍浸渍而成。这种防水屋面造价低，但需热施工，低温脆裂，高温流 淌，常需重复维修，在寒冷地区这种材料已很少使用。现在推广采用了一批新的卷材 或片材防水材料，即近年来广泛使用的一种合成高分子防水卷材，是以合成橡胶、合 成树脂或两者共混体为基料，加入适量化学助剂和填充料经塑炼混炼、压延或挤出成 型，具有拉伸强度高、断裂伸长率大、耐老化及冷施工等优越性能，如三元乙丙橡 胶、氯化聚乙烯、聚氯乙烯、铝箔塑胶、橡塑共混等高分子防水卷材。这些材料能冷 施工，弹性好，寿命长。另外还有一种新型的高聚物改性沥青防水卷材，即用改性的 沥青做基料，用高密度聚氯乙烯膜、无纺聚脂毡或玻纤毡做胎体，聚乙烯薄膜覆盖 面，经滚压水冷成型的卷材，如以麻代纤维布为主胎体，橡胶、塑料改性石油沥青为 浸渍材料的s型和XS 型热融油毡防水卷材。这些新型防水材料与沥青卷材相比，具有 高温不流淌、低温不脆裂、拉伸强度高、延伸率大、抗老化、粘结力强、施工方便的 优点，特别适合寒冷地区的防水屋面。
目前三元乙丙橡胶防水卷材得到广泛的推广应用，这里主要论述其屋面构造方 法。
1)找平层，结合层。找平层的作用是保证防水层的基层表面平整。一般用l:3或 1:2.5水泥砂浆做找平层，厚20mm，抹平收水后应二次压光。在找平层上面均匀地涂 刷一层与三元乙丙橡胶卷材配套的胶粘剂，做为结合层。
2)防水层。采用氯化聚乙烯、三元乙丙橡胶共混防水卷材做为防水层，一般选用 一层设防，在屋面易漏水的部位如天沟、 泛水、雨水口与屋面阴阳角等处凸凹部位 均需附加一层同类卷材。采用油毡卷材做为防水层， 一般选用二毡三油，寒冷地区 和屋面易漏水的部位选用三毡四油。在做防水层时应注意，防水卷材要干燥，铺卷 材之前必须保证找平层干透，如果找平层含有一定水分，做上防水层后，在太阳的
2.柔性防水屋面的防水构造
(1)柔性防水屋面防水基本构
造(图6 ．5)。

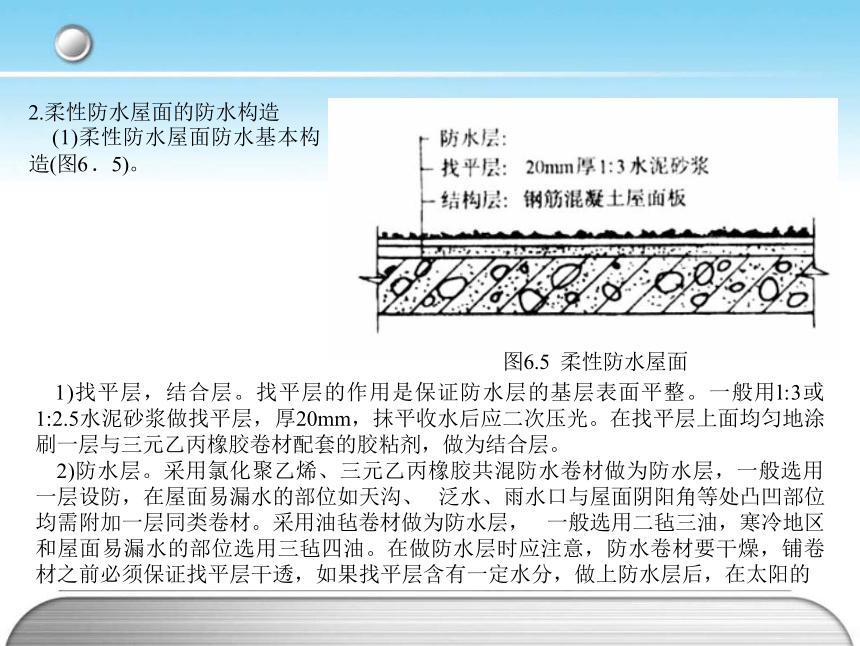

图6.5 柔性防水屋面
照射下，水就会变成水蒸气，当上面受到防水层的阻挡，水蒸气无法排出，就聚集 形成一定的体积，使屋面防水层鼓泡，易造成防水层破裂．使屋面漏水(图6.6)。因 此为在防水层和找平层之间有一个能让水蒸气扩 · 散流动的场所和渠道，常将防水层 采用点铺，条铺(俗称花铺法)。当屋面坡度小于3％时，卷材宜平行于屋脊铺贴，屋 面坡度大于3％时，卷材可平行或垂直于屋脊铺贴，满搭接缝宽度不少于80mm；空 铺、点铺、条铺时，搭接宽度为100mm。
3)保护层。对于非上人屋屋面由于防水层是氯化聚乙烯、三元乙丙共混防水卷材均 是非硫化型材料，强度较好．屋面可以不铺设保护层-采用油毡做防水层时．最上面 的沥青在阳光和大气长期作用下会失去弹性而变脆开裂，其表面有呈黑色．夏季表 面温度可达60一70(以卜，沥青可能流淌，使油毡滑移脱落。为防止老化和流淌现 象．从而导致小现防水质理事故，所以必须做保护以， 一般采用趁防水沥青热时洒
图6.6 防水层鼓泡形成
绿豆砂。
图6.7 柔性卷材上人屋面
上人屋面可在防水层上浇筑30～40mm厚细石混凝土面层，勾防止屋面变形保护层开 裂，每2m左右留分格缝。并用配套油膏嵌缝。也可刷预制30mm厚490mm×490mm混 凝土板或缸砖做面层，铺在20mm厚的水泥砂浆上或砂结合层上，并用水泥砂浆嵌缝 (图6.7)。
(2)柔性防水平屋面的细部构造。
1)泛水构造。泛水指屋面防水层与垂直墙交接处的构造,例如伸出屋面的女儿墙、烟 囱、变形缝等凸出物当它们穿过防水层时与屋面交界处容易漏水，必须将屋面防水层 延伸到这些凸出物的立墙上，并加铺—层防水卷材，形成立铺的防水层。泛水高度不 应小于250mm,转角处应将找平层做成半径不小于20mm的圆弧或45°斜面．使防水卷 材紧贴其上。贴在墙上的卷材上口易脱离墙面或张口,导至漏水，因此上口要做收口 和挡水处理，收口——般采用钉木条、压铁皮、嵌砂浆、以配套油膏和盖镀锌铁皮等 处理方法。还有在泛水上口挑出1/4砖用以挡水，需抹水泥砂浆斜口和滴水(图6.8)。
图6.8 柔性卷材屋面泛水构造
图6.9 柔性卷材防水屋面槽口构造
2)檐口构造。檐口构造有自由落水挑檐、挑檐沟、女儿墙外排水等多种。自由落 水檐口的卷材收头极易开裂渗水，采用配套油膏嵌缝[图6.9(a)]。挑檐沟的檐口在檐 沟处要多加一层卷材，可以采用空铺的方法，沟口处的卷材收头一般采用嵌油膏或 插铁卡住等方法，其中嵌配套油膏较为合理，且施工方便[图6.9(b ，c)]。天沟、檐沟 内用轻质材料做出不小于1%纵向坡度。女儿墙外排水一般直接利用屋顶倾斜坡面在 靠近女儿墙屋面最低处做成排水沟，也可采用专用的槽板做成矩形天沟。天沟内防 水层应铺设到女儿墙上形成泛水，天沟内做纵向排水坡度[图6.9(d)]。新型檐口的油 毡收头要嵌油膏，坡面要用1:3水泥砂浆抹20mm厚[图6.9(c)]。
3)雨水口、雨水口是屋面雨水排至落水管的连接构件，通常为定型产品，多用铸 铁、钢板制作。雨水口分直管式和弯管式两大类。直管式用户内排水中间天沟、外 排水挑檐等，弯管式只适用女儿墙外排水天沟。
直管式雨水口是根据降雨量和汇水面积选择型号，套管呈漏斗型，安装在挑檐 板上，防水卷材和附加卷材均粘在套管内壁上，再用环形筒嵌入套管内．将卷材压 紧，嵌入深度不小于l00mm，环形筒与底座的接缝须用油膏嵌缝。雨水口周围直径 500mm范围内坡度不小于5％， 井用密封材料涂封，其厚度不小于2mm。雨水口套 管与基层接触处应留宽20mm、深20mm的凹槽，并嵌填密封材料[图6.10(a)]。
图6.10 柔性卷材屋面雨水口构造
弯管式雨水口呈90度弯状，由弯曲套管和铸铁篦两部分组成。弯曲套管置于女儿墙预 留 的孔洞 中，屋面防水卷材和泛水卷材应铺到套管的内壁四周，铺入深度至少 l00mm，套管口用铸铁篦遮挡，防止杂物堵塞水口[图6.10(b)]。
(3)实例[图6.11]。
绘图说明北方寒冷地柔性卷材防水屋面构造，要求注明必要的尺寸和使用的材 料。
6.2.3 刚性防水平屋顶
刚性防水平屋顶是用刚性防水材料设置的屋面防水层，这种屋面具有价格便宜、 耐久性好、屋面材料容易提供、构造简单，维修方便、便于施工等优点，但容易开 裂，尤其对温度变化和结构变形较为敏感，所以刚性防水屋面多用于南方地区。
1.刚性防水平屋顶的材料
刚性防水屋面主要采用防水砂浆抹面或密实混凝土浇捣而成的刚性材料做屋面防 水层，坡度宜为2％～3％，并应采用结构找坡。这种防水材料受温差变化影响大，容 易开裂。南方地区虽然比北方气温高，但日温差相对比 北方小，混凝土开裂的程度 也比 较小一些，因此这种方法很少用于北方。另外，混凝土刚性防水 屋面也不宜用 在有高温、有振动的和基础有较大不均匀沉降的建筑中。
图6.11 柔性卷材防水保温屋面构造
2.刚性防水平屋面的防水构造
(1)刚性防水平屋面防水基本构造 (图6.12)。
1)结构层。 一般采用钢筋混凝土 现浇或预制屋面板。
2)找平层。结构层采用预制钢筋 混凝土板时,应做找平层，用1:3水泥 砂浆, 厚20mm，采用现浇钢筋混凝 土整体结构时，可以不做找平层。
3)隔离层。结构层在荷载作用下 产生挠曲变形,在温度变化时产生胀 缩变形,结构层较防水层厚,其刚度相 应比防水层大, 当结构产生变形时必 然会将防水层拉裂,所以在结构层和 防水层之间设置隔离层，以使防水 层和结构层之间有相对的变形, 防上 防水层开裂。隔离常常采用纸筋 灰、低标号砂浆、平铺— 层油毡或 沥青玛缔脂等作法。若防水层中加 膨胀剂．其抗裂性能有所改善,也可 不做隔离层。
图6.12 刚性防水屋面构造
4)防水层。指用防水砂浆抹面防水层,普通细石混凝土防水层、补偿收缩混凝土防水 层、块体刚性防水层等铺设的屋面。细石混凝土强度不应低于C20 ° ,厚度不小于 40mm,在其中双向配置4 °—6 °钢筋，间距勾100—200mm,以控制混凝土收缩后产生 裂缝,保护层厚度不小10mm。应在水泥砂浆和细石混凝土防水层中掺入外加剂。这是 由于防水层在施上时用水量超过水泥在水凝过程中所需的用水量，多余的水在硬化过 程中逐渐蒸发形成许多空隙和互相连贯的毛细骨网： 另外过多的水分在砂石骨料的表 面形成一层游离水，相互之间也会形成毛细通道,这些毛细通道部是造成砂浆或混凝 土收水千缩时表面开裂和屋面渗水的主要原因。加入外加剂可改善这些情况,如掺入 膨胀剂使防水层在硬结时产中微瞄胀效应，抵抗混凝土原有的收缩性以提高抗裂性。 加入防水剂使砂浆或混凝上与之生成不溶性物质，堵塞毛细孔道,形成憎水性壁膜， 以提高密实性。
(2)刚性防水平屋面的细部构造。
1)分格缝，是刚性防水层的变形缝．也称分仓缝, 在大面积整体现浇混凝土防水 层．为防止囚受温度变化影响或屋面板产生挠曲变形而引起刚性防水层开裂而设置。 分格缝应设在装配式屋面板的支承端、尾面的转折处，泛水上端与立墙交接处，与板 缝对齐，其纵横间距不宜大于6m,服务面积在15—25㎡左右。当建筑进深在l0m以内， 在屋脊处应设一道纵向分格缝．进深超过10m应在尾顶坡面中的某一板缝上再设一道 纵向分格缝。为防止缝处漏水,分格缝由浸过沥青的木丝板填塞．防水层内的钢筋网 片在分格缝处应断开．缝口应嵌填密封材料，外表用防水卷材盖缝条盖住(图6.13)。
图6.13 刚性防水屋面分格缝构造
2)泛水构造。刚性防水屋面泛水构造与柔性防水屋面原理基本相同,一般做法 是将细石混隧上防水层直接引伸到墙面上，细石混凝土内的钢筋网片也同时上 弯。泛水应有是够的高度转角外做成圆弧或45°斜面，与屋面防水层应一次浇 成,不留施工缝,上端应有挡雨措施，般做法是将砖墙挑出1/4砖，抹水泥砂浆滴 水线。刚性屋面泛水与墙之间必须设分格缝． 以免两秆变形不一致．使泛水开 裂漏水，缝内用弹性材 料充填，缝口应用油膏嵌封或铁皮盖缝(图 6.1 4)。
6.1 4 刚性防水屋面泛水
3)檐口构造。常用的檐口形式有自由落水挑檐、有组织外排水挑檐沟及女儿 墙外排水檐口。自由落水挑檐可用挑梁铺屋面板,将防水层做到檐口注意在收 口处做滴水线[图6.15]。挑檐沟有现浇和预制两种可将屋面防水层直接做到檐 沟,井挑出屋面，做出滴水线[图6.15(b)]。女儿墙外排水檐口处常做成矩形断面 天沟,作法与前面女儿墙泛水相同，天沟内需铺设纵向排水坡[图6.15(c)]。
图6.15 刚性防水屋面檐口构造
4)雨水口。刚性防水屋面雨水口的规格和类型与前述柔性防水屋面昕田雨水口相同 (图6.16）。安装盲管式雨水口为防止雨水从套管与沟底接缝处渗漏，应在雨水口四 周加铺柔性卷材，卷材应铺入套管的内壁。檐口内浇筑的混凝土防水层应盖在附加的 卷材上，防水层与雨水口相接处用油膏嵌封。安装弯式雨水口前，下面应铺一层柔性 卷材，然后再浇筑屋面防水层，防水层与弯头交接处用油膏嵌封。
图6.16 刚性防水屋面雨水口构造
6.2.4 其他防水平屋顶屋面构造
粉剂防水屋面是以脂肪酸钙与氢氧化钙组成的复合型憎水粉加保护层的防水屋 面。它是一种新型防水形式，与柔性防水和刚性防水有所不同，粉剂也称憎水粉或拒 水粉或镇水粉。这种屋面防水层透气不透水，有良好的憎水性、耐久性和随动性，适 用于坡度不大于10%，具有构造简单施工快，价格低，寿命长的特点。
(1)基本构造做法。
粉剂防水屋面基本做法见图6.17。
1)结构层，采用刚度大变形小的现浇或预制钢筋混凝土屋面板。
2)找平层，为使防水层平整，需在防水层下做基层，基层用1:3水泥砂浆找平，若结 构层表面比较平整．也可不做找平层。
3)防水层， 由憎水粉构成，厚度一般5～7mm，檐口、泛水、变形缝等薄弱部位 应适当加厚以保证防水。
4)隔离层，为防止在防水层上面做保护层时冲散粉状防水层破坏防水层的连续状 态，应在中间设置一道隔离层，采用成卷的普通纸或无纺布铺盖在防水层上面。
图6.17 粉剂防水屋面构
5)保护层，具有为了防止粉剂防水层在使用过程中受外界影响如风吹、上人活动、 物体碰撞等破坏的防水功能，同时也延缓防水层老化。保护层有两种做法：
①铺贴类，常用水泥砖、缸砖、黏土砖或预制混凝土板。当选用尺寸 小、料薄的 材料时，铺前抹1:3水泥砂浆，然后再用水泥砂浆铺贴。选用尺寸大、料厚的材料
时，可直接用1:3水泥砂浆铺贴，以平整为准。
②整浇类,常用C20细石混凝土或水泥砂浆，混凝土为30～40mm，水泥砂浆厚为 20～30mm。整浇类层为防止开裂要设分格缝。
(2)细部构造。粉剂防水平屋面的细部构造与刚性防水屋面构造基本相同(图6.18)。
图6.18 粉剂防水屋面细部构造
1)整浇保护层屋面构造(分格缝)。在整浇保护层时应将保护层作出分格缝，并用油膏嵌缝。
2)搪口构造。檐口构造有自由落水挑檐、挑檐沟和女儿墙外排水方式。自由落水挑檐的防水 层收口应采用加厚粉状防水材料。挑檐沟和女儿墙檐口的收口要用水泥砂浆嵌牢或做成 15mm×30mm的凹口强化防水。
6.2.5 平屋顶的保温和隔热构造
1.平屋顶的保温构造
(1)柔性防水保温平屋顶的基本构造。
我国地域辽阔，气温差别很大。北方地区冬季寒冷，需要采暖,室内温度比室外高,为了不使 热量散失太快，外围护构件需按保温要求设计,所以屋顶需设保温层。
1)保温材料的选择。保温材料要根据使用要求、气候条件、屋顶结构形式、当地资源、工程 造价等综合考虑，必须是容重轻，导热系数小的多孔材料，一般分为散料、块材和板材三种材 料。散料有炉渣、矿渣、膨胀珍珠岩、膨胀蛭石等，这种材料由于在使用过程中间题太多，如 在风较大时不宜施工炉渣、矿渣重量较大等，并且如果上面做卷材防水层必须在散状材料上抹 水泥砂浆找干层．再铺防水卷材，以保证防水层一个较好的基层， 目前已较少使用。块材有沥 青膨胀珍珠岩、沥青膨胀蛭石、水泥膨帐珍珠岩、加气混凝十块等，施工时先在保温层上面抹 水泥砂浆找平层再铺橡胶防水层。这几种保温材料做保温层时可与找坡层结合。板材有预制膨 胀珍珠岩板、膨胀蛭石板以及加气混凝土板、聚苯乙烯，泡沫塑料板和岩棉板等轻质材料同样 上面做
找平层再铺防水层。某睦块材和板材可采用散料相水泥、石从、水玻璃等胶结材料现场顶制。 2)保温层的设计。根据保温层在屋顶构造中位置可分为两种。
①保温层设在防水层下[图6.19(a)]构造层次从上至下为：防水层、保温层、结构层。即保温 层包覆在结构层的上面。保温层厚度根据热工计算确定。这种作法能有效碱小外界温度变化对 结构的影响，而且结构受力合理，施上方便。由于室内水蒸气能透过结构层进入保温层，产生 凝结水，从而降低保温材料的保温性能。另外凝结水受热膨胀还可使防层起鼓破坏，导致防水 层失效。为防止这种现象产生，除前面介绍的在防水层铺设时采用花铺法之外，还应采蝴在保 温层下做隔汽层的方法，一般用和橡胶卷材配套的防水涂料涂刷2mm厚或采用在保温层上加一 层砾石或陶粒作为透气层，在其上做找平层和卷材防水[图6.20(a))，也可在保温层中间做排气 通道[图6.20(b)]。保温层中设透气层并要留通风口，通风口一般留在檐门和屋脊处[图6.21]。后 两种方法因构造复杂，很少采用。
②保温层设在防水层上。构造层次为保温层、防水层、结构层(图6.19)。由于保温层的位置 和通常的设置相反，所以也叫倒铺保温屋面。这种作法的优点是防水层不受外界气候的影响， 不受外界的破坏。必须采用吸湿低、耐气候性强的憎水保温材料，如聚氨脂和聚苯乙烯泡沫材 料等．而且上面需用较重的覆盖层。如混凝土块、卵石，砖等止住。这是 · 种较合理的做法，只 是保温材料选抒受限，是一种有发展前途的构造方式。
图6.19 柔性防水平屋顶保温层面
图6.20 保温层设透气层做法
图6.21 保温层中透气层通风口构造
火热地区夏季太阳辐射使屋顶温度剧烈升高，为减轻高漫无边际对室内的影响，平 屋顶需设降漫措施。构造作法有以下几种：
（1）实体材料隔热屋面。
利用材料的蓄热性，热稳定性和传导时间的延迟性来做隔热屋顶。这种屋顶在太阳 的辐射下，内表面出现高温比外表面延迟3—5h。由于这种材料的蓄热系数大，晚间 气温降低后，屋顶蓄存的热量开始向室内散发，所以这种方法只适用于夜间少用的 房间（图6.23）
（2）刚性防水保温平屋顶的构造
刚性防水保温平屋顶的保温构造与柔性防水保温
平屋顶的构造方式基本
相同（图6.22）
图6.22 刚性防水保温层面构造
2、平屋顶的隔热构造
图6.23 实体材料隔热屋面 (2)通风降温屋面。
在屋顶设置通风的空气间层，利用空气的流动带走热量。 一般分两种做法： 一 种通风层设结构层下面，作成顶棚通风层；另一种是通风层设在结构层上面，采用 架空大阶砖或预制板的方式(图6.24)。
(3)反射蒸发降温屋面。
屋顶表面涂成浅色如铺浅色砾石、刷银粉等，利用浅色反射一部分太阳辐射 热，以达到降温的目的或做镀锌铁皮屋面，也可在屋顶装设水管喷嘴， 白天气温较 高时进行人工喷淋，或采用蓄水屋面、种植屋面，利用水吸热蒸发或植物的光合作 用的原理吸收热量，降低屋面温度。
图6.24 通风降温屋面
6.3 坡 屋 顶
6.3.1 坡屋顶的形式、排水、屋面材料及其坡度
坡屋顶是排水坡度较大的屋顶形式， 由承重结构和屋面两个基本部分组成，根 据使用功能的不同，有些还需设保温层、隔热层和顶棚等(图6 ．25)。坡面组织由房 屋平面和屋顶形式决定,屋顶坡面交接形成屋脊、斜沟、檐口等(图6.26)，对屋顶的
结构布置和排水方式及造型均有一定影响。
1.坡屋顶的形式(图6.27)
1)单坡屋顶，房屋宽度很小或临街时采用。
2)双坡屋顶，房屋宽度较大时采用，可分为悬山屋顶、硬山屋顶。硬山是指两端 山墙高出屋面的屋顶形式；悬山是指屋顶两端挑出山墙外的屋顶形式。
图6.25 坡屋顶的组成
图6.26 坡屋顶的名称
图6.27 坡屋顶的形式
3)四坡屋顶，也叫四坡落水屋顶。古代宫殿庙宇常用的庑殿顶和歇山顶都属于四坡 屋顶。
2.坡屋顶的排水方式
坡屋顶的排水方式也分为无组织排水和有组织排水两种。
(1)无组织外排水。
雨水少的地区或房屋较低采用无组织排水，这种排水方式构造简单，造价低[图 6.28(a)]。
(2)有组织排水。
分为糖沟外排水和女儿墙槽沟外排水两种。
1)檐沟外排水。在坡屋顶挑檐处挂檐沟，雨水经檐沟雨水管排至地面，雨水
图6.28 坡屋顶排水示意
2)女儿墙外排水，女儿墙搪沟外排。屋顶四周设檐沟，檐沟外设女儿墙，雨 水经过搪沟、雨水口，雨水管排至地面[图6.28(c)]。檐沟一般用镀锌铁皮或 钢筋混凝土制成的；水斗、雨水管采用镀锌铁皮、铸铁管、石棉水泥、缸瓦 管和玻璃钢管。镀锌铁皮雨水管、檐沟规格见表6.1。
管和檐沟通常采用镀锌铁皮或石棉水泥轻质耐锈材料制作[图6.28(b)]。
3.屋面材料及其坡度
坡屋顶的尾面防水材料有弧瓦(称小青瓦)、千瓦、波形瓦、金属瓦、琉璃瓦、玻璃 屋顶、构件自防水及草顶、黄土顶等。使用坡度一般大于10%(图6.2)。
6.3.2坡屋顶的支承结构
坡屋顶支承结构常用的有横墙承重和屋架承重两类。房屋开间较小的 建筑，如住 宅、宿舍常采用横墙承重；在要求有较大空间的建筑中，如食堂、礼堂、俱乐部等采 用屋架承重。
表6.1 镀锌铁皮落水管、檐沟规格
图6.29 横墙承重
横墙的间距，即檩条的跨度尽可能一致，檩条常用木材和钢筋混凝土制作。木檩 条跨度在4m以内,截面为矩形或圆形；钢筋混凝土檩条跨度最大可达6m,截面为矩
形、 L形、 T形。檩条截面尺寸需经结构计算确定。檩条间距与屋面板的厚度或椽于 截面尺寸有关。
设置檩条应预先在横墙上搁置木块或混凝土垫块,使荷载分布均匀,木檩条端头需馀 刚沥青以防腐。
2.屋架承重
屋架搁置在建筑物外纵墙或柱上,屋架上设檩条,传递屋面荷载，使建筑物内有较大 的使用空间(图6.30)。屋架间距通常为3～4m,一般不超过6m。
屋架是用木、钢木、钢筋混 凝土和钢等材料制作,其高
度和跨度的比值应与屋面的 坡度一致，常用三角形屋架, 构造简单,施工方便，适用
于各种瓦屋面(图6.31)。
当坡屋顶垂直相交时， 屋架结构布置有两种方法, 在插入屋顶跨度不大时,把 插入屋顶的檩条搁在原来房 屋檩条上:一种作法是,将斜 梁或半屋架的一端搁在转角 墙上，另一端搁在屋架上。 其他转角和四坡屋顶的端部 屋架布置基本上按此原则
(图6.32)。
图6.30 屋架承重
图6.31 三角形屋架组成
图6.32 屋架布置示意
6.3.3 坡屋顶屋面构造
1.平瓦坡屋面的构造
平瓦即粘土瓦(图6.33)，也叫机平瓦，是用粘土模压制成凸凹楞纹后焙烧而成， 一 般尺寸为长380～420mm，宽240mm，厚20mm。瓦设有挂勾，可以挂在挂瓦条上防止 下滑, 中间突出部位穿有小孔,风速大的地区可以用铅丝将瓦绑扎在挂瓦条上。水泥 瓦、硅酸盐瓦只是形状尺寸稍有变化,但仍属此类。
(1)基本构造。
1)冷滩瓦屋面。是平瓦屋面中最简单的做法,也叫空铺平瓦屋面, 即在椽子上钉挂瓦 条后直接挂瓦(图6.34)。挂瓦条尺寸视椽子间距而定。这种方法构造简单，经济，但
图6.34 冷滩瓦屋面
雨雪易飘入。
图6.33 平瓦
2)实铺瓦屋面。是在檩条或椽条上铺屋面板，屋面板上面挂瓦。屋面板是木板的叫 木望板瓦屋面，其构造方法是：采用20mm厚的平毛木板，板间留9～20mm的缝，在 板上平行屋脊从檐口到屋脊铺一层油毡，上用30mm ～ l0mm的板条垂直屋脊方向钉 牢，称顺水条或压毡条。油毡搭接长度不小于80mm。然后在顺水条上钉挂瓦条，上 面挂瓦[图6.35(a)]这种做法使从瓦缝飘入的雨水被挡在油毡之外，雨水通过挂瓦与油 毡之间的空隙排出。这种方法不仅增强屋面的防水性能，而且加强保温隔热性能，但 耗用木材多，造价偏高，适用于大量建筑中防水严格的建筑。望板也可采用钢筋混凝 土屋面板，这种瓦屋面构造方法与木望板瓦屋面构造基本相同，现使用较多[图6.35(b)]
3)钢筋混凝土挂瓦板平瓦屋面。用钢筋混凝土挂瓦板代替实铺平瓦屋面的檩条、望 板、挂瓦条等，将其直接搁置在山墙或屋架上，上面挂瓦，挂瓦板屋面坡度不小于 1:2.5。挂瓦板两端预留小孔套在砖墙或屋架上的预埋钢筋头上以固定，并用1:3水泥砂 浆填实(图6.36)。这种方法的缺点是在挂瓦板的板缝处容易渗水，必须注意板缝的防 水处理。
(2)细部构造。
1)山墙檐口。可分为山墙挑檐和山墙封檐两种：
①山墙挑檐，也称悬山， 将檩条外挑形成悬山，檩条端部钉木封檐板。沿山墙挑檐 的一行瓦,应用1:2.5水泥麻刀砂浆抹成转角封边(图6 ．37)。
②山墙封檐，有硬山和出山两种。硬山做法是屋面和山墙齐平,或挑出一皮砖用水泥 砂浆抹边瓦出线(图6.38)。出山做法是将山墙砌出屋面,在山墙和屋面交界处做泛水。 常见构造有挑砖砂浆抹灰泛水、小青瓦坐浆泛水、镀锌铁皮泛水(图6.39) 。
图6.36 钢筋混凝土挂瓦板坡屋面
图6.35 实铺瓦屋面
图6.37 山墙挑檐构造
图6.38 硬山封檐构造
图6.3 出山封檐构造
2)纵墙檐口。有挑檐和包檐两种：
①挑檐，即屋面挑出外墙，对外墙有保护作用，南方多雨出挑大，北方雨少出挑 小。当出挑小时可用比较简单的砖砌挑檐，每皮砖出挑1/4砖，约60mm 。一般挑出的 总长不大于墙厚的1/2[图6.40(a)]。当出挑较大时，有三种构造方法：
屋面板出挑檐口：望板较薄，出挑长度不宜300mm。若能利用屋架托木或在横墙 砌入挑檐木与望板封檐板结合，出挑长度可适当加大[图6.40(b,c,d)]。
挑椽檐口：当出挑长度大于300mm时，可利用椽子出挑，檐口处可将椽子外露或 钉封檐板[图6.40(e)]。
挑檩檐口：利用屋架下弦的托木或横墙砌入的挑檐木作为支托，槽口墙外另一檩 条做成挑檩檐口[图6.40(f)]。
图6.40 平瓦屋顶纵墙挑檐构造
图6.41 纵墙槽口顶棚构造
木挑懔构造可做成檐口顶棚，基本构造做法是在靠外墙一边砌入木砖，钉一条顶 棚龙骨，靠封檐板一边，利用托木、挑木或挑椽再钉一条顶棚龙骨，在两龙骨间钉露 缝板条或抹灰：也可用硬质纤维板、板条抹灰等构造(图6.41)。
挑檐做成檐沟外排水时，其构造是挑檐封檐板处挂镀锌铁皮或石棉水泥檐沟和雨 水管(图6.42)。
②包檐，包檐口处墙出屋面将檐口包住，也叫女儿墙封檐。屋架与女儿墙相接处必 须设天沟。常用做法是用镀锌铁皮放在木底板上，铁皮靠墙一边做成泛水，泛水高度 大于250mm，天沟一边伸入屋面油毡层底下(图6.43)；也可采用钢筋混凝土预制天沟 板沟内铺油毡防水层。
图6.42 纵墙搪口有组织排水构造 图6.43 包檐檐口构造
3)斜天沟。 一般用镀锌铁皮，铁皮下铺二层油毡，天沟应有足够截面积起到防止溢水 的作用；也可以采用弧形瓦或缸瓦铺到斜天沟，搭接处要用麻刀灰坐牢(图6.44)。
4)烟囱泛水。采用檩条或木望板时，为防火，木檩条和木望板距烟囱内壁大于
370mm，烟囱外壁做出挑。屋面与烟囱四周交接均需做泛水， 一般作镀锌铁皮泛水 或挑砖、石灰麻刀砂浆泛水。镀锌铁皮泛水做法是在烟囱泛水与相交屋面的上方的铁 皮插入瓦下，而下方的铁皮盖在瓦上(图6.45)。
图6.44 斜天沟构造
图6.45 烟囱构造
2.波形瓦屋面
这种瓦具有质轻、有一定刚度、块大、构造简单等优点，但易脆裂，保温隔热性 能差，多用于不需保温隔热的建筑中。
(1)瓦的种类。
石棉水泥波形瓦和镀锌瓦楞铁最常用．石棉水泥波形瓦分为大波、中波、小波三 种，见表6.2。波形瓦还有塑料波形瓦、玻璃钢波形瓦等品种，它们不但质轻、而且 强度高，透光性好，可兼做采光天窗。另外金属瓦质轻、延性好，目前已在工业建 筑中大量使用。
表6.2 石棉水泥波形瓦规格
瓦(图6.46)。
我国旧民居建筑中常用小青瓦(板瓦、蝴蝶瓦)做屋面。小青瓦端面呈弓形， 一头 较窄，尺寸规格不一，宽度约165~220mm。有俯铺、仰铺两种铺瓦方式，俯盖成陇， 仰铺成沟，盖瓦搭设底瓦约1/3左右，上、下两皮瓦搭接长度在少雨地区为搭六露四， 多雨地区为搭七露三。露出长度不宜大于瓦长的1/2 。一般在木望板或芦席、苇箔上铺 灰泥，然后铺瓦。在檐口瓦的尽头处铺滴水瓦。小青瓦块小，易漏雨，需经常维修，
(2)波形瓦屋面构造。
构造做法是直接将瓦钉在檩条上，檩条间距视瓦长而定，每张瓦至少三个固定 点，固定瓦时应考虑温度变化而引起的变形，故钉孔直径应比钉直径大2~3mm，并加 装防水垫，孔设在波峰上，石棉水泥瓦上下搭接长度大于l00mm，左右两张之间大 波、中波瓦至少搭接半个波，小波瓦至少搭接一个波。瓦之间只能搭接而不能一钉二
图6.46 石棉水泥瓦屋面构造
3.小青瓦
现除旧房维修及少数民族地区民居外已不使用(图6.47)。
4.钢筋混凝土大型屋面板屋面
钢筋混凝土大型屋面板多用于工业建筑中，大型公共建筑也有采用的。屋面板跨 度有6m 、12m等， 一般直接搭在钢或钢筋混凝土屋架上。在大量的民用建筑中尚有 钢筋混凝土槽板、 F形板等。槽形板垂直于屋脊方向单层或双层铺设，下面用檩条支 撑。单层铺放时槽口向上，两块板肋之间的缝用脊瓦盖住，以防板缝漏水；双层铺设 时将槽板正反搁置互相搭盖，板面多采用防水砂浆或涂料防水。正反两块板之间形成 通风孔道从檐口进风，屋脊处设出风口成为通风屋顶，在南方气候炎热地区常采用此 种屋顶， F型板也可直接搭在屋架或檩条上，板按顺水方向互相搭接，板缝用砂浆嵌 填(图6.48)。
5.涂膜防水平屋面
称涂膜防水屋面，是板面采用涂料防水，板缝采用嵌缝材料防水的一种防水屋 面。这种屋面适用坡度大于25％的坡屋面，其优点是不用在屋面板上另铺卷材或混凝 土防水层，仅在板缝和板面采取简单的嵌缝和涂膜措施，也称油膏嵌缝涂料屋面。
这种做法构造简单，节约材料，降低造价，通常用于不设保温层的预制屋面板结 构，在有较大震动的建筑物或寒冷地区不宜采用。
(1)材料的选择。
防水涂料是用以沥青为基料配制而成的水乳型或溶剂型的防水涂料和用以石油沥 青为基料，用合成高分子聚合物对其改性，加入适量助剂配制的防水涂料，或以合成 橡胶或合成树脂为原料，加入适量的活性剂、改性剂、增塑剂、防霉剂及填充料等制 成的单组分或双组分防水涂料。
图6.48 钢筋混凝土大瓦屋面
图6.47 小青瓦屋面构造
2)基本构造做法。
1)结构层，采用刚度大的预制钢筋混凝土屋面板，减小屋面变形。屋面板的板缝处 采用细石混凝土灌缝，留凹槽嵌填油膏并做保护层。油膏常用聚氯乙胶泥和建筑防水 油膏，保护层采用贴卷材或油膏上洒绿豆砂。
2)找平层，作为防水层的基层，采用1：3水泥砂浆找平。板端易变形开裂对防水层 不利应设分格缝，间距不宜大于6m，缝宽宜为20㎜，内嵌密封材料，并应增设宽 200～300㎜带胎体增强材料的空铺附加层。
3)防水层，采用在板面上涂刷防水涂料或防水涂料与玻璃纤维布交替铺刷。 一般采 用一布二油、二布六油或三遍涂料的做法。对容易开裂和渗水的部位，应留凹槽嵌密 封材料，并增设一层或一层以上带胎体增强材料的附加层。水落管周围与屋面交接 处，应做密封处理，并加铺两层有胎体增强材料的附加层，涂膜深入雨水口不小于 50mm。
4)保护层，为防止涂膜防水层受到破坏，屋面应设保护层。保护层的材料可采用细 砂、云母、蛭石、浅色涂料、水泥砂浆或块材等。采用水泥砂浆或块材时，在涂膜和 保护层之间设置隔离层。水泥砂浆保护层厚度不小于20㎜。
(3)细部构造。
涂料防水屋面在泛水处、女儿墙檐口、板缝处都需进行特殊的细部构造处理(图 6.49)。
图6.49 涂膜防水屋面的节点构造
6.3.4 坡屋顶顶棚的保温与隔热
顶棚也叫天棚、天花。干整的顶棚能加强反射室内光线的作用，还能增加室内美 观，顶棚上还可设置保温隔热材料，起到保温隔热作用。
坡屋顶的顶棚构造通常选用吊顶棚，即在屋架下弦用木吊筋或铁件吊木方，称为主 搁栅；为防止主搁栅挠曲变形，常在主搁栅中间用一或二道吊筋吊在檩条上，主搁栅 间距约为1.2～1.5m；在主搁栅下固定与其垂直方向的次搁栅，当面层采用板条抹灰 或钢丝网水泥砂浆抹灰时，次搁栅间距一般为400mm，若采用板材面层，间距视板材 规格而定。沿墙的主搁栅或次搁栅可直接钉在墙 上的预埋防腐木砖上，或用钢钉，射 钉直接钉在墙上(图6.50)。顶棚主、次搁栅也可采用型钢或铝合金等材料。
若顶棚是倾斜的，则通常在檩条底面钉次搁栅，再做面板(图6.51)。
1.坡屋顶的保温
坡屋顶的保温有屋面保温和顶棚保温两种。
(1)屋面保温。
草顶、麦秸泥青灰顶、柴泥窝瓦顶都属于屋面保温，这些都是传统的简易做 法，就地取材，比较 ‘经济，但不耐久(图6 ．52)。另外也有在檩条或橡条下设保温 层的方法。
图6.5l 斜吊顶棚构造
图6.50 平吊顶构造
(2)顶棚保温。
图6.52 小青瓦保温屋面构造
图6.53 天棚保温屋面构造
(图6.54)。
在设有吊顶的坡屋顶，常将保温层设在顶棚上面，保温材料可选散状材料，如石灰锯 末、膨胀珍珠岩等。为防止蒸汽渗透，保温材料下面用油毡或油纸做一层隔汽层[图 6.53 (a,b )]。
2 ．坡屋顶的隔热
炎热地区坡屋顶中设进气口，用屋顶内外热压差和迎背风面的压力差，组织空气 对流，形成屋顶内的自然通风，可以把屋面的太阳辐射热带走，使瓦底面的温度降低
图6.54 顶棚通风隔热屋面
图6.55 气窗通风构造
图6.56 老虎窗构造
(1)气窗、老虎窗通风。
气窗常设于屋脊处，上面加 盖小屋面。窗扇多采用百页窗， 也可做成能采光的玻璃窗。小屋 面支撑在屋顶的屋架或檩条上 (图6.55)。
利用坡屋顶建筑内上部的空 间作为阁楼供居住或储藏用，为 了室内采光与通风在屋顶开口架 设立窗，称为老虎窗。老虎窗支 撑在屋顶檩条或椽条上，一般是 在檩条上立小柱柱顶架梁然后盖 老虎窗的小屋面(图6.56)。
(2)山墙上百叶窗通风。
在房屋山墙的山尖部分。或 歇山屋顶的山花处常设百页通风 窗 ( 图 6.57) 。百页窗后可钉 纱 窗，也可用砖砌成花格或预制混 凝土花格装于山墙顶部做通风 窗。
图6.57 歇山百页通风窗
图6.58 其他通风形式
另外也可采用其他方式的通风构造，如檐口通风洞通风、双层瓦屋顶通风等(图 6.58)。
小 结
屋顶是建筑屋的承重和围护构件, 由防水层、结构层和保温层等组成。
屋顶按其外形分为坡屋顶、平屋顶和曲面屋顶等。坡屋顶坡度一般大于
10%,平屋顶坡度小于5％, 曲面屋顶的坡度随外形变化,形式多样。按屋面 防水材料分有柔性防水屋面、刚性防水屋面、粉剂防水屋面、涂膜防水 屋面、瓦屋面等。柔性防水屋面、刚性防水屋面最常用。
平屋顶的排水方式主要有无组织和有组织排水两大类。有组织排水又分 内排水和外排水,平屋顶的坡度形成主要是材料垫坡的方法。平屋顶的防 水按材料性质不同分为刚性防水和柔性防水。刚性防水是指防水水泥砂 浆或细石混凝土做成的,这类防水屋面由于热胀冷缩或挠曲变形的影响， 常使刚性防水层出现裂缝,使屋面产生漏水，所以构造上要求对这种屋面 做隔离层或分格缝。柔性防水常选用高分子合成卷材、塑橡卷材等铺设 和粘接而成,这类屋面主要应做好檐口、泛水和雨水口等处的细部构造处 理。
平屋顶的保温材料常用多孔、轻质的材料,如膨胀珍珠岩及其制品、苯板 、岩棉板等，其位置一般布置在结构层上、结构层下等做法；干屋顶的 隔热措施主要有通风隔热、实体屋面隔热、植被隔热、蓄水隔热、反射 屋面隔热等。
坡屋顶的屋面坡度是采用结构找坡的方法,它的承重结构系统有山墙 承重、屋架承重和屋架梁承重等；屋面防水层常采用平瓦、波形瓦、小 青瓦等；平瓦屋面有冷滩瓦做法、实铺瓦屋面以及挂瓦板挂瓦等做法；
瓦屋面的檐口、山墙、天沟及泛水等应做好细部构造处理,坡屋顶的保温 材料有铺设在望板上和屋架下顶棚吊顶上两种方法；它的隔热常采用通 风隔热的方式。

展开更多......

收起↑
