实体联系模型E-R图设计
E-R Diagram Design
of Entity Relation Model

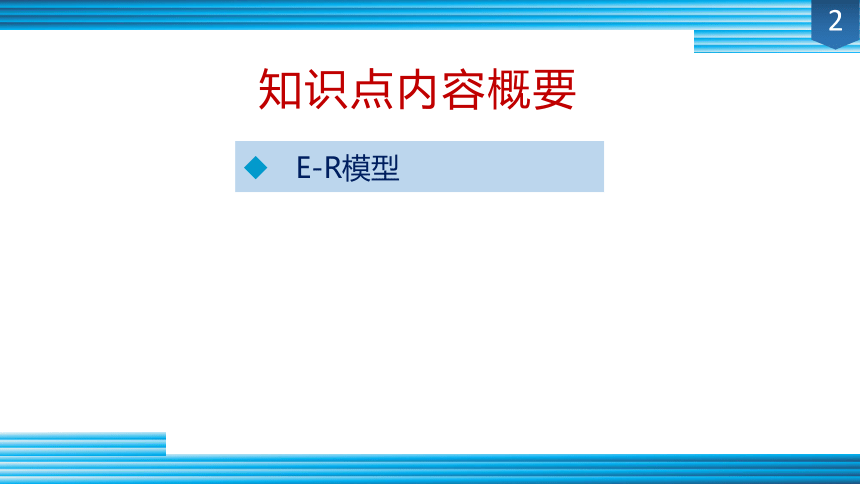

知识点内容概要
E-R模型
2
E-R模型

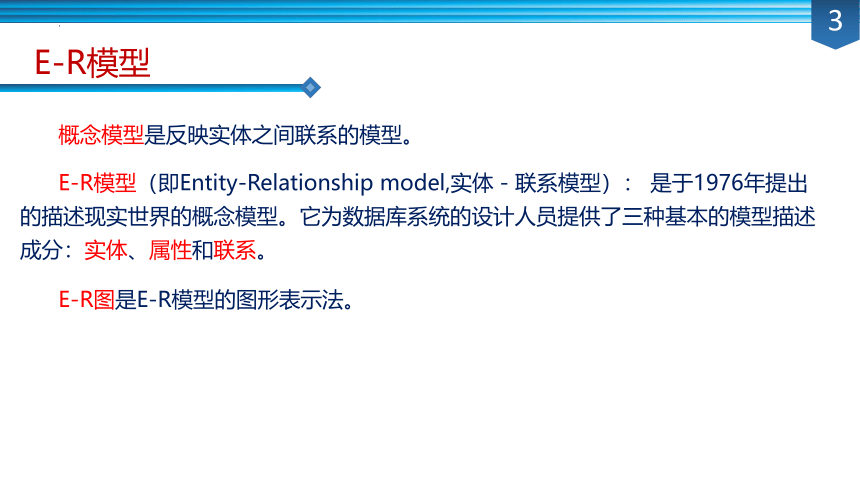

概念模型是反映实体之间联系的模型。
3
E-R模型（即Entity-Relationship model,实体－联系模型）： 是于1976年提出的描述现实世界的概念模型。它为数据库系统的设计人员提供了三种基本的模型描述成分：实体、属性和联系。
E-R图是E-R模型的图形表示法。
E-R模型

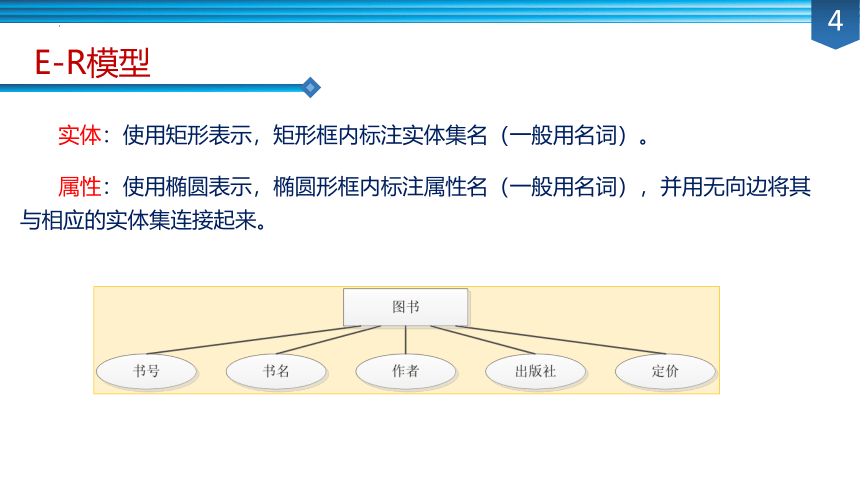

实体：使用矩形表示，矩形框内标注实体集名（一般用名词）。
4
属性：使用椭圆表示，椭圆形框内标注属性名（一般用名词），并用无向边将其与相应的实体集连接起来。
E-R模型
5

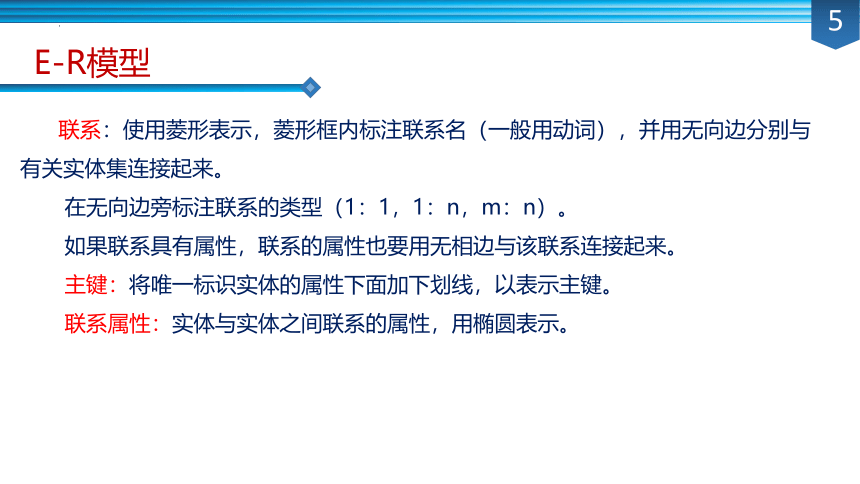

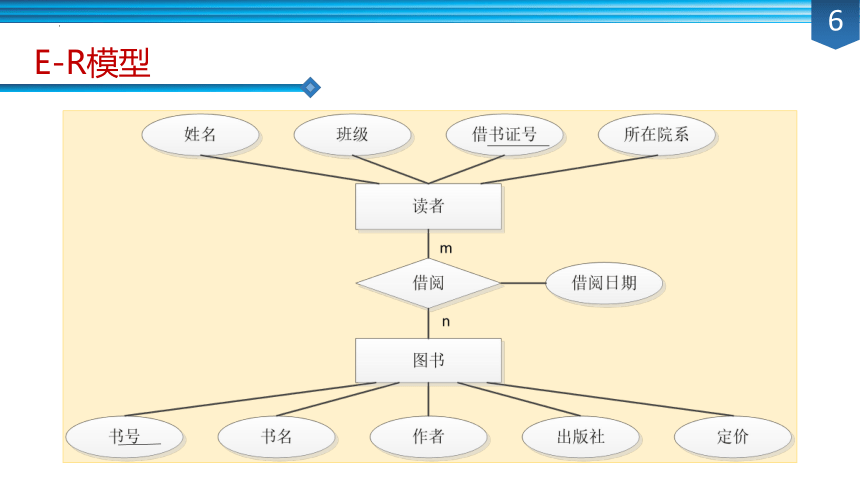

联系：使用菱形表示，菱形框内标注联系名（一般用动词），并用无向边分别与有关实体集连接起来。
在无向边旁标注联系的类型（1：1，1：n，m：n）。
如果联系具有属性，联系的属性也要用无相边与该联系连接起来。
主键：将唯一标识实体的属性下面加下划线，以表示主键。
联系属性：实体与实体之间联系的属性，用椭圆表示。
E-R模型
6
6

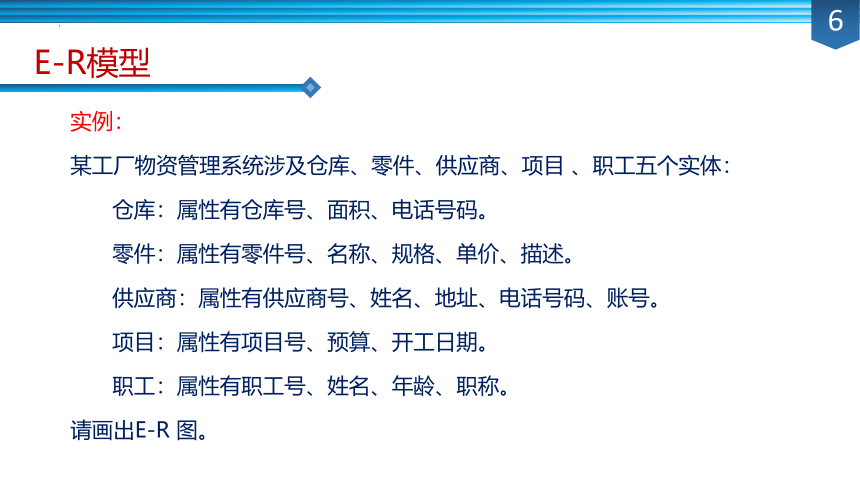

实例：
某工厂物资管理系统涉及仓库、零件、供应商、项目 、职工五个实体：
仓库：属性有仓库号、面积、电话号码。
零件：属性有零件号、名称、规格、单价、描述。
供应商：属性有供应商号、姓名、地址、电话号码、账号。
项目：属性有项目号、预算、开工日期。
职工：属性有职工号、姓名、年龄、职称。
请画出E-R 图。
E-R模型
6
这些实体之间的联系如下：
（1）仓库和零件是多对多的联系。用库存量表示联系的属性。
（2）仓库和职工之间是一对多的联系。
（3）职工之间具有领导与被领导关系。因此职工实体集中具有一对多的联系。
（4）供应商、项目和零件三者之间具有多对多的联系。
E-R模型
6
实体及其属性图：
零件号
名称
规格
单价
描述
零件
预算
项目
项目号
开工日期
仓库
仓库号
面积
电话号
供应商
地址
供应商号
姓名
电话号
账号
职工
职工号
姓名
年龄
职称
E-R模型
6
实体及其联系图：
供应商
m
供应
供应量
项目
n
仓库
存储
零件
m
n
p
工作
1
n
职工
库存量
领导
1
n
E-R模型
6
完整E-R图：
供应商
姓名
供应商号
地址
账号
电话号
仓库
仓库号
面积
电话号
职工号
姓名
年龄
职工
工作
1
n
领导
1
n
库存
供应量
m
供应
库存量
m
项目
项目号
预算
开工日期
n
零件
零件号
规格
名称
描述
单价
n
p
职称
E-R模型
6
实例：
某职工管理系统涉及职工、部门、职称职务三个实体：
职工： 职工号，姓名，性别，年龄
部门： 部门号，名称，电话
职称职务： 代号，名称，津贴，住房面积
说明：职工与部门的联系没有单独的属性
职工与职称职务的联系属性： 任职日期
请画出E-R 图。
E-R模型
6
职称职务
任职
职工
性别
年龄
工资
职工号
分工
部门
部门号
名称
电话
负责人
任职日期
代号
名称
津贴
面积
姓名
n
m
1
n
E-R模型
6
拓展练习
练习1：为一图书管理系统建立数据库。
实体：学生、教师、借书证、图书、书库、书架。
要求：1. 教师和学生每人只能办一个借书证，借书的本数不一样。
2. 每本书同时只能借给一个人。
3. 借书有借书日期，还书有还书日期。
4. 图书放在某书库的某书架上。
请完成：实体属性自定，画出完整的E-R图。
7
练习2：画出教学管理系统E-R 图
某涉及教师、学生、课程、教室四个实体：
教师：职工号、姓名、年龄、职称
学生：学号、姓名、年龄、性别
课程：课程号、课程名、课时数
教室：教室编号、地址、容量
这些实体间的联系如下：一个教师可讲授多门课程，一门课程只能被一个教师讲授；一个学生选修多门课程，每门课程有多个学生选修，学生学习有成绩；一门课只在一个教室上，一个教室可上多门课。
拓展练习
