(共15张PPT)
数据库系统组成
Database System Omposition

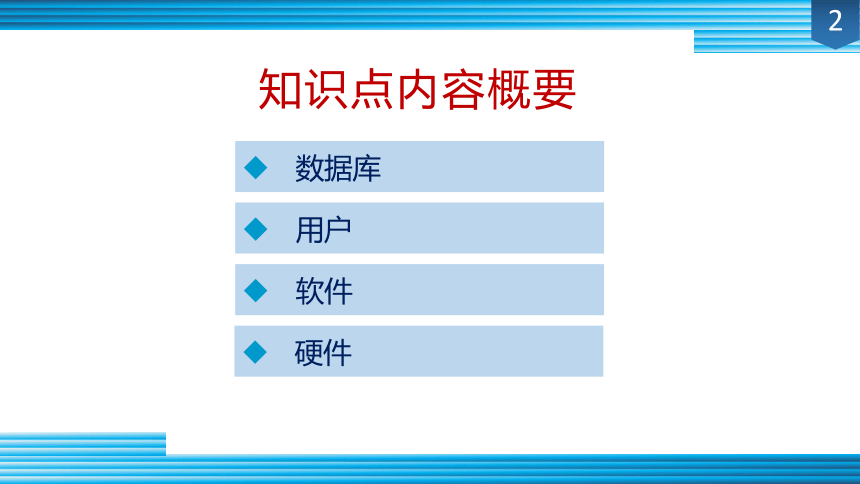

知识点内容概要
数据库
用户
软件
硬件
2

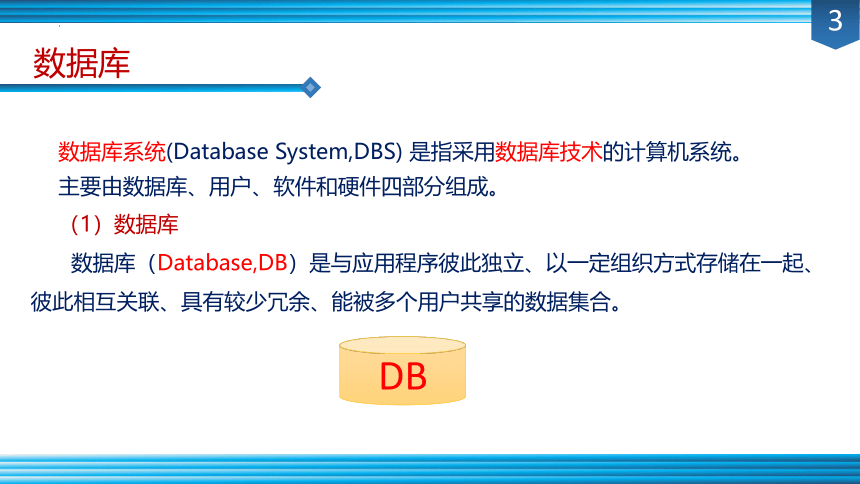

数据库
3
数据库系统(Database System,DBS) 是指采用数据库技术的计算机系统。
主要由数据库、用户、软件和硬件四部分组成。
（1）数据库
数据库（Database,DB）是与应用程序彼此独立、以一定组织方式存储在一起、彼此相互关联、具有较少冗余、能被多个用户共享的数据集合。
DB

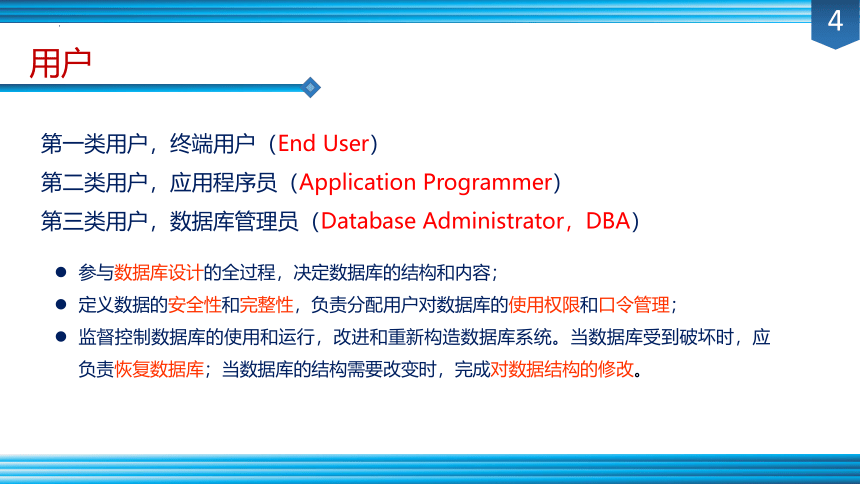

用户
第一类用户，终端用户（End User）
第二类用户，应用程序员（Application Programmer）
第三类用户，数据库管理员（Database Administrator，DBA）
4
参与数据库设计的全过程，决定数据库的结构和内容；
定义数据的安全性和完整性，负责分配用户对数据库的使用权限和口令管理；
监督控制数据库的使用和运行，改进和重新构造数据库系统。当数据库受到破坏时，应负责恢复数据库；当数据库的结构需要改变时，完成对数据结构的修改。

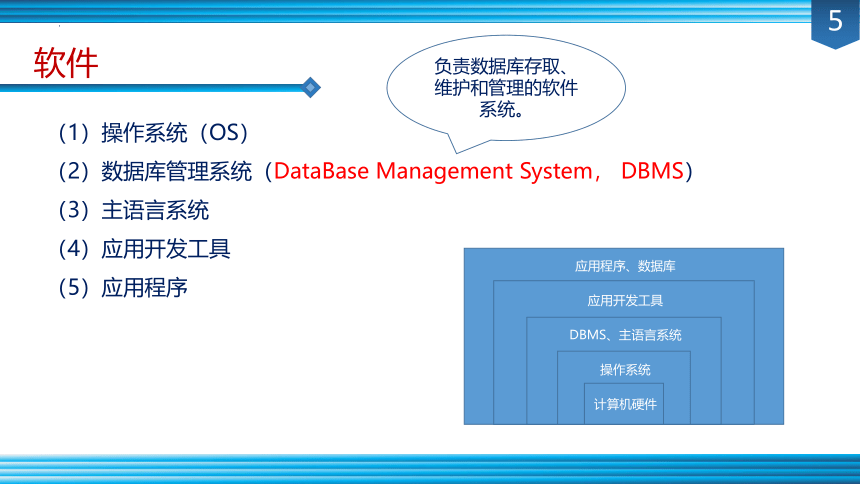

（1）操作系统（OS）
（2）数据库管理系统（DataBase Management System， DBMS）
（3）主语言系统
（4）应用开发工具
（5）应用程序
软件
5
计算机硬件
操作系统
DBMS、主语言系统
应用开发工具
应用程序、数据库
负责数据库存取、维护和管理的软件系统。
硬件
计算机硬件是存储和运行数据库系统的硬件设备。
包括CPU、内存、大容量的存储设备、外部设备等。
6

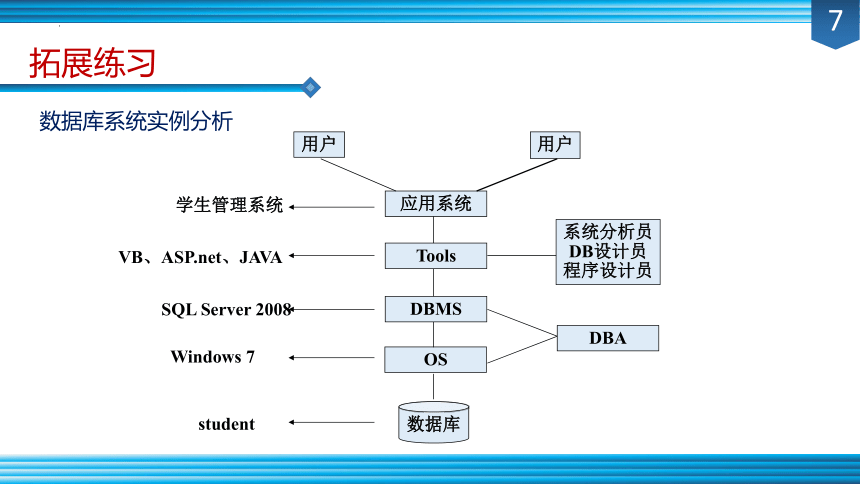

数据库系统实例分析
7
数据库
OS
DBMS
Tools
应用系统
用户
用户
student
Windows 7
SQL Server 2008
VB、、JAVA
学生管理系统
DBA
系统分析员
DB设计员
程序设计员
拓展练习
数据库系统三级模式
Database System Three Level Mode
知识点内容概要
模式
外模式
内模式
2
数据库系统的三级模式结构
3
应用程序
应用程序
应用程序
应用程序
应用程序
外模式
外模式
外模式
模式
内模式
用户级
概念级
物理级
用户视图
DBA视图
系统程序员视图
模式
模式（Schema）是对数据库全局逻辑结构的描述，是所有用户的公共数据视图。
又称为逻辑模式、概念模式、概念视图。
一个数据库只有一个模式
4
例如：学生记录定义为（学号、姓名、性别、系别、年龄）
外模式
外模式（External Schema）是用户观念下局部数据结构的逻辑描述，常把外视图称为用户数据视图。
也称为子模式（Subschema）、用户模式（User Schema）、外视图。
外模式通常是模式的子集，一个数据库可以有多个外模式。
5
是数据物理结构和存储方式的底层描述，是数据在数据库内部的表示形式。
也称为存储模式（Storage Schema）、物理模式（Physical Schema）或内视图。
一个数据库只有一个内模式。
内模式
6
三级模式小结
7
在数据库系统中，外模式可有多个，而概念模式、内模式只能各有一个。
内模式是整个数据库实际存储的表示，而概念模式是整个数据库实际存储的抽象表示，外模式是概念模式的某一部分的抽象表示。
模式
外模式
8
请简述模式、外模式和内模式的区别。
拓展练习
