5.1 剖面图
5.1.1 剖面图的种类
1.全剖面图

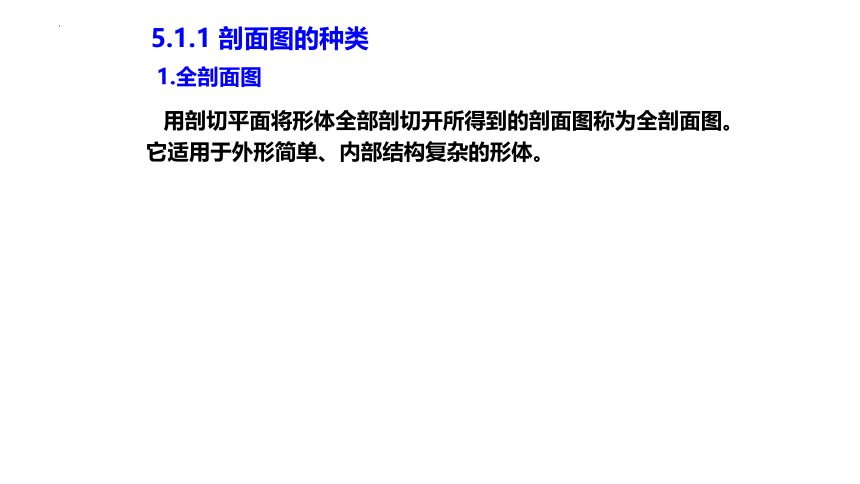

用剖切平面将形体全部剖切开所得到的剖面图称为全剖面图。它适用于外形简单、内部结构复杂的形体。

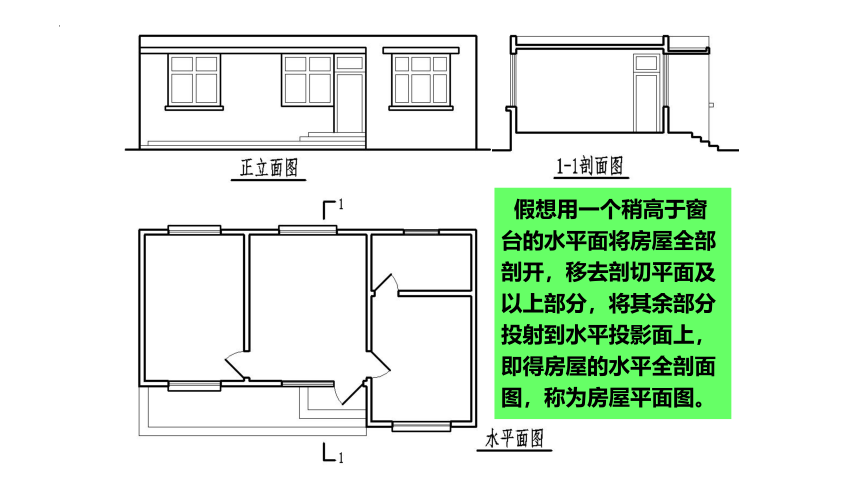

假想用一个稍高于窗台的水平面将房屋全部剖开,移去剖切平面及以上部分,将其余部分投射到水平投影面上,即得房屋的水平全剖面图,称为房屋平面图。

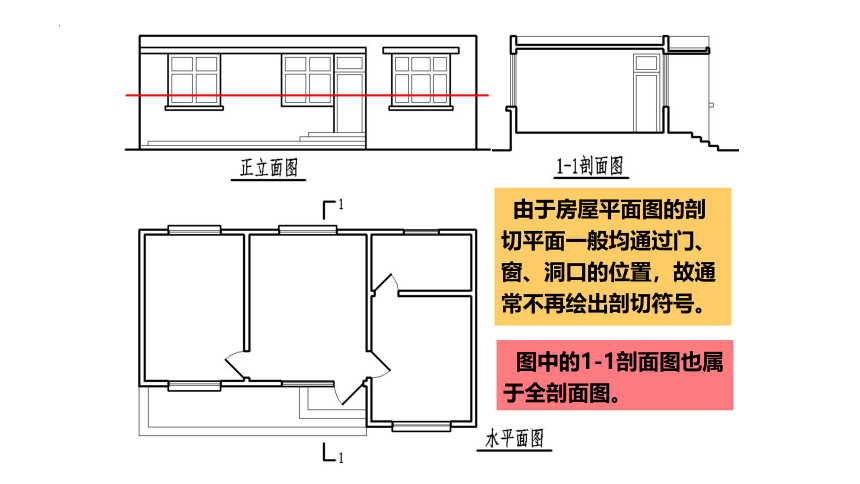

由于房屋平面图的剖切平面一般均通过门、窗、洞口的位置,故通常不再绘出剖切符号。
图中的1-1剖面图也属于全剖面图。
2.半剖面图

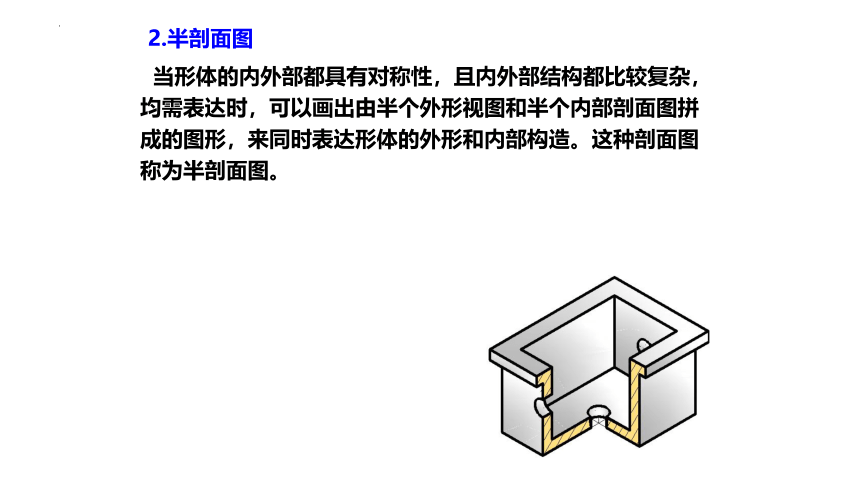

当形体的内外部都具有对称性,且内外部结构都比较复杂,均需表达时,可以画出由半个外形视图和半个内部剖面图拼成的图形,来同时表达形体的外形和内部构造。这种剖面图称为半剖面图。
不画粗实线

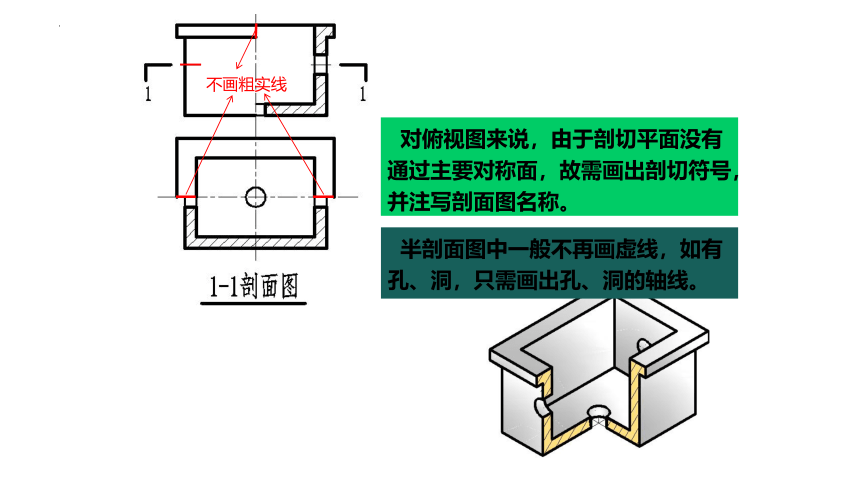

对俯视图来说,由于剖切平面没有通过主要对称面,故需画出剖切符号,并注写剖面图名称。
半剖面图中一般不再画虚线,如有孔、洞,只需画出孔、洞的轴线。

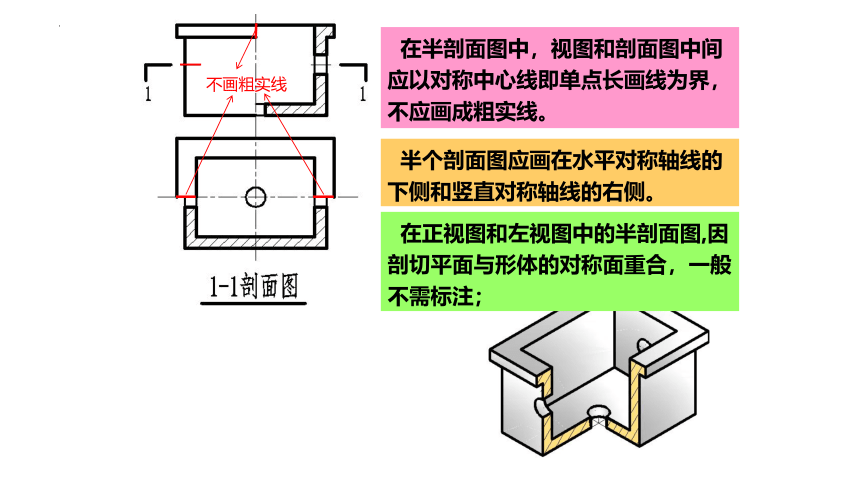

在半剖面图中,视图和剖面图中间应以对称中心线即单点长画线为界,不应画成粗实线。
半个剖面图应画在水平对称轴线的下侧和竖直对称轴线的右侧。
在正视图和左视图中的半剖面图,因剖切平面与形体的对称面重合,一般不需标注;
不画粗实线
3.局部剖面图
用剖切面局部地剖开形体得到的剖面图称为局部剖面图。局部剖面图适用于形体内外部结构都需要表达且又不具备对称性,或只需局部剖开表达的形体。
在局部剖面图中,外形视图与局部剖面之间用波浪线分界。波浪线只能画在实体部分上,且既不能超出实体轮廓线,也不能与图上其他图线重合。
局部剖面图一般不需要标注。
如图为杯型基础的局部剖面图。该图正立面图被剖面图代替,而平面图中保留了基础大部分的外形,仅其中一只角处被剖切开,表达出内部钢筋的配置情况。
按“国标”规定,在断面上已画出钢筋的配置时,不必再画钢筋混凝土的材料图例。
平行于投影面的钢筋用粗实线画出其实形,垂直于投影面的钢筋用直径不大于1mm的小黑点画出其断面。
如图,对于有多层构造的建筑物可用一组平行的剖切面按构造层逐层局部剖开,以便反映各层所用的材料和构造做法。这种方法常用来表达房屋的地面、墙面、屋面等的构造。
分层局部剖面图中的波浪线不应与任何图线重合。
4.阶梯剖面图
用两个或两个以上平行的剖切面剖切形体进行投影得到的剖面图称为阶梯剖面图。阶梯剖面图适用于形体内部需要剖切部位的中心线不在同一投影面平行面上时,即用同一个剖切平面不能同时剖切到所有内部孔洞时。
在阶梯剖面图中规定不应画出因剖切面转折产生的交线。
不画
阶梯剖面图也是全剖图。
剖切起止点和转折处均应画出剖切位置线,并在转角的外侧加注与该剖切平面相同的编号。
转折处的剖切位置线不能与图中的轮廓线重合。
5.旋转剖面图
用两个或两个以上相交的剖切面将形体剖开,并将其中半个剖面图,绕两剖切平面的交线旋转到另半个剖面图所在的平面,再进行投射,所得的投影图称为旋转剖面图。
剖切起止点和转折处均应画出剖切位置线,并在转角的外侧加注与该剖切平面相同的编号。
旋转剖面图图名后应加上“展开”二字。
5.旋转剖面图
用两个或两个以上相交的剖切面将形体剖开,并将其中半个剖面图,绕两剖切平面的交线旋转到另半个剖面图所在的平面,再进行投射,所得的投影图称为旋转剖面图。
折角楼梯的旋转剖面图。
