5.1 剖面图
5.1 剖面图
5.1.1 剖面图的形成

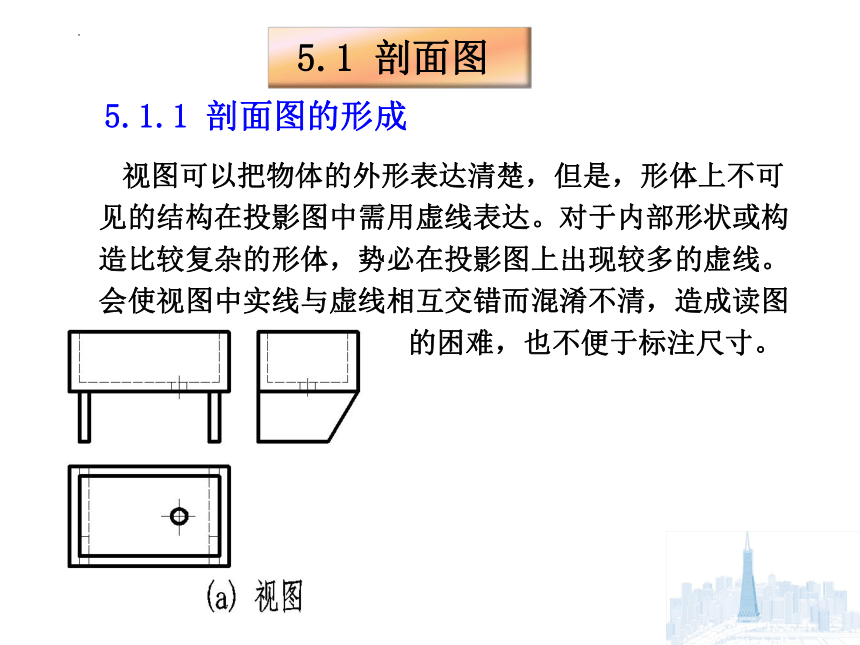

视图可以把物体的外形表达清楚，但是，形体上不可见的结构在投影图中需用虚线表达。对于内部形状或构造比较复杂的形体，势必在投影图上出现较多的虚线。会使视图中实线与虚线相互交错而混淆不清，造成读图
的困难，也不便于标注尺寸。

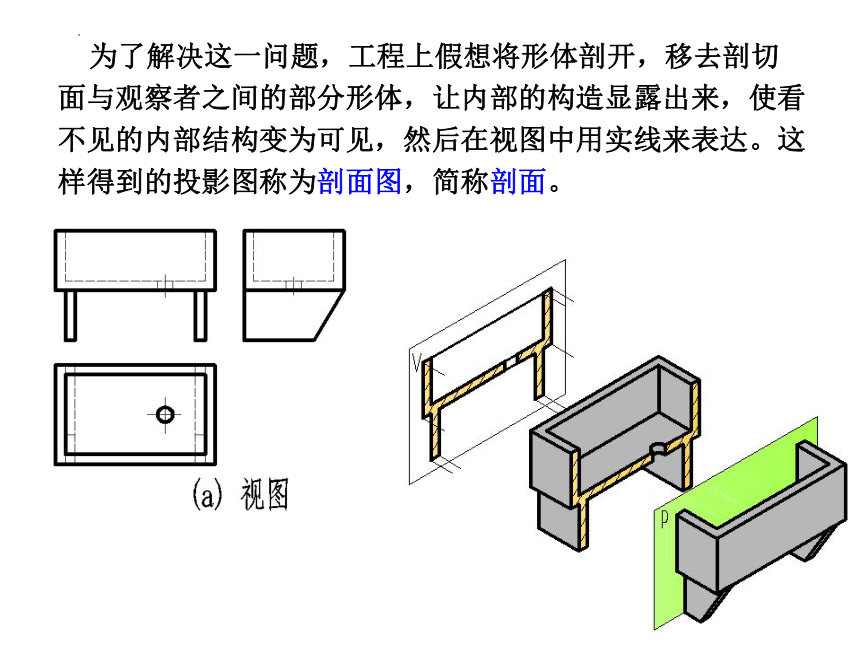

为了解决这一问题，工程上假想将形体剖开，移去剖切面与观察者之间的部分形体，让内部的构造显露出来，使看不见的内部结构变为可见，然后在视图中用实线来表达。这样得到的投影图称为剖面图，简称剖面。

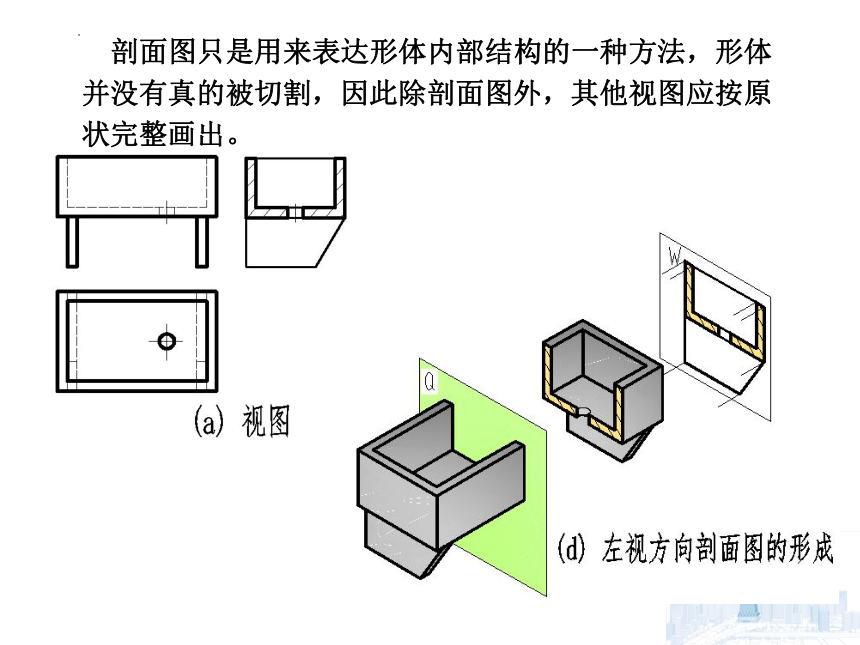

剖面图只是用来表达形体内部结构的一种方法，形体并没有真的被切割，因此除剖面图外，其他视图应按原状完整画出。

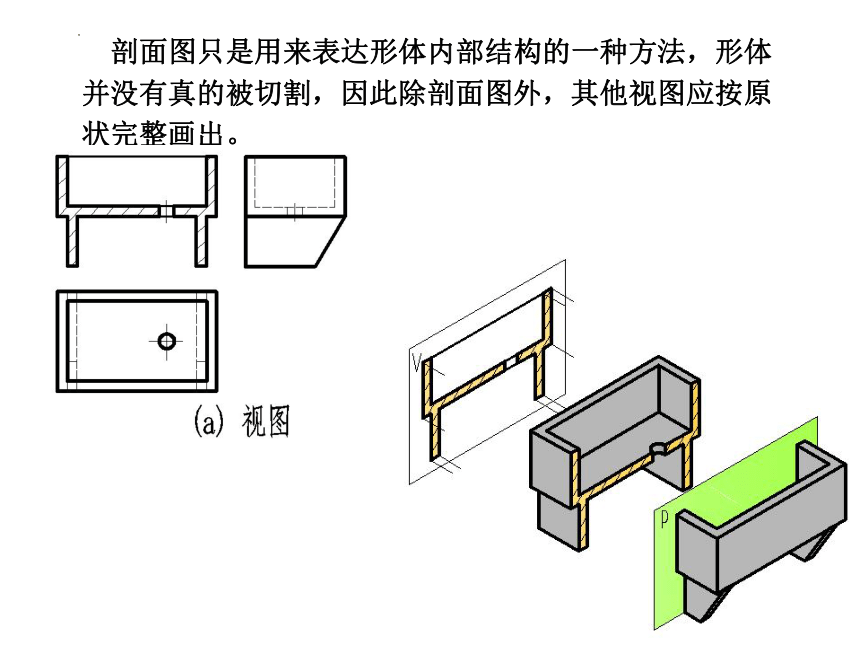

剖面图只是用来表达形体内部结构的一种方法，形体并没有真的被切割，因此除剖面图外，其他视图应按原状完整画出。
5.1.2 剖面图的相关规定
1、 剖切位置

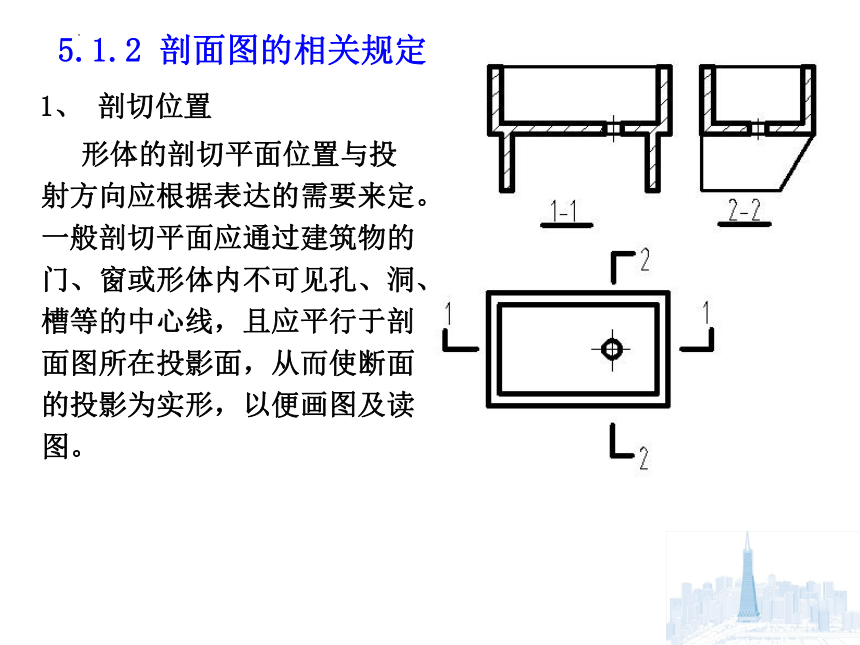

形体的剖切平面位置与投射方向应根据表达的需要来定。一般剖切平面应通过建筑物的门、窗或形体内不可见孔、洞、槽等的中心线，且应平行于剖面图所在投影面，从而使断面的投影为实形，以便画图及读图。
5.1.2 剖面图的相关规定
1、 剖切位置
剖面图的剖切符号应由剖切位置线和剖视方向线组成，均应以粗实线绘制。
剖切位置线的长度宜为6mm～10mm；
剖视方向线应垂直于剖切位置线，长度宜为4mm～6mm。
绘制时剖切符号不应与其他图线接触。
2.剖面图的标注

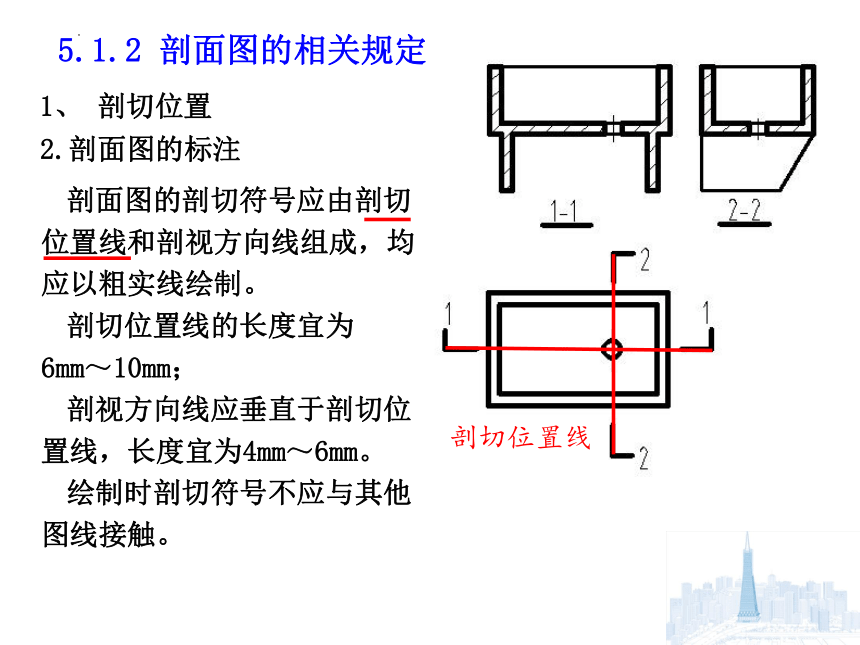

剖切位置线
5.1.2 剖面图的相关规定
1、 剖切位置
剖面图的剖切符号应由剖切位置线和剖视方向线组成，均应以粗实线绘制。
剖切位置线的长度宜为6mm～10mm；
剖视方向线应垂直于剖切位置线，长度宜为4mm～6mm。
绘制时剖切符号不应与其他图线接触。
2.剖面图的标注

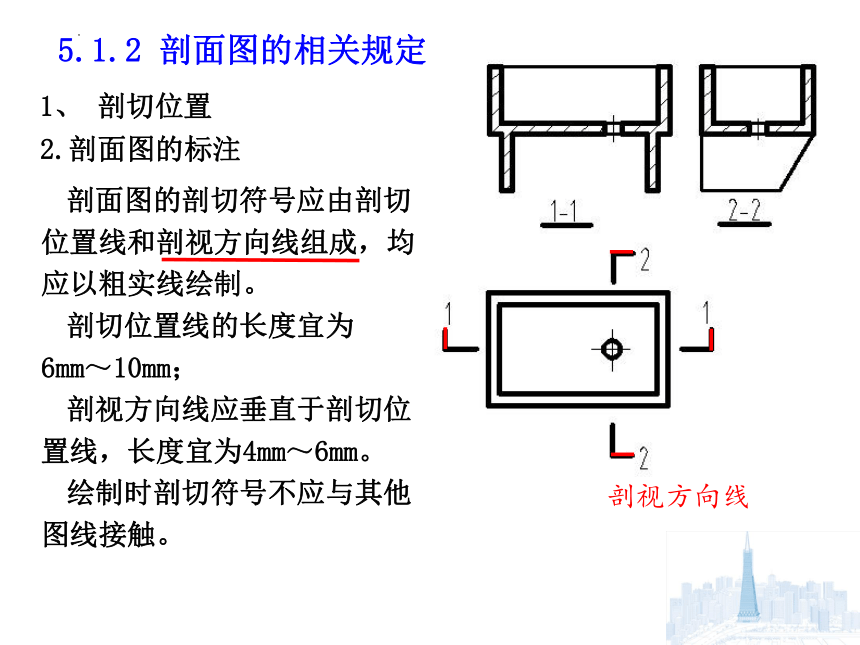

剖视方向线
5.1.2 剖面图的相关规定
1、 剖切位置

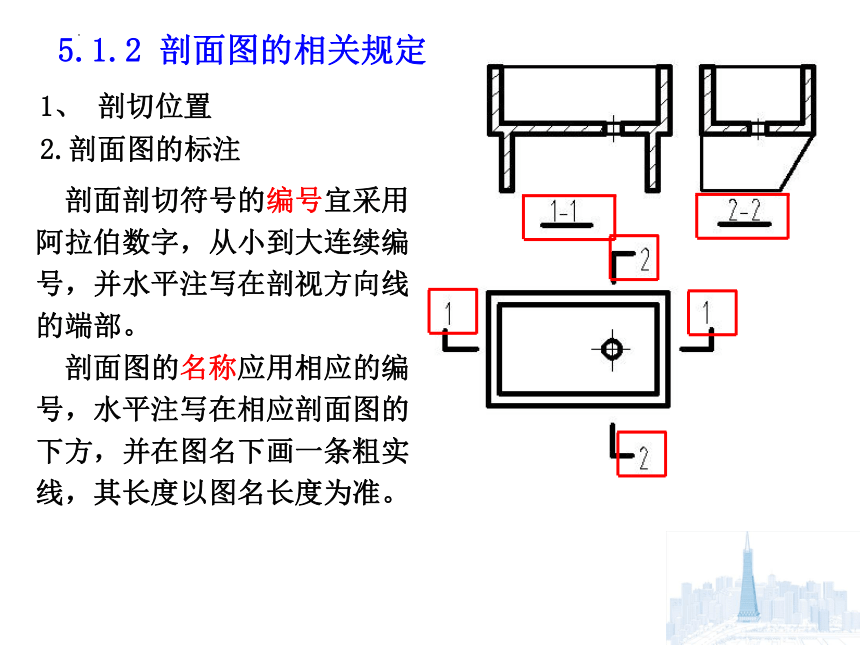

剖面剖切符号的编号宜采用阿拉伯数字，从小到大连续编号，并水平注写在剖视方向线的端部。
剖面图的名称应用相应的编号，水平注写在相应剖面图的下方，并在图名下画一条粗实线，其长度以图名长度为准。
2.剖面图的标注
5.1.2 剖面图的相关规定
1.剖切位置
形体被剖切后形成的断面轮廓的投影，用粗实线绘制；
未剖到部分的轮廓的投影用中实线绘制；
要注意的是，剖面图中一般不再画出虚线。
2.剖面图的标注
3.剖面图的图线及图例
5.1.2 剖面图的相关规定
1.剖切位置
为使形体剖到部分与未剖到部分区分开来并表明形体所使用的建筑材料，应在断面轮廓范围内（被剖切到的实体部分）画出相应的材料图例。在不需要指明材料时，可采用通用材料图例表示，即画成间距相等、方向一致的45°细实线。
2.剖面图的标注
3.剖面图的图线及图例
常用建筑材料图例（摘自GB/T 50001-2010）
两个相同的图例相接时，图例线宜错开或倾斜方向相反。
两个相邻的涂黑图例间应留有空隙，其净宽度不得小于0.5mm。
剖面图的一般作图步骤：
1、确定剖切方案，画出剖切符号，并注写剖面编号。
2、改画有关视图：先画出断面图形，再画出断面区域后的可见轮廓线。
3、在断面区域内画出材料图例。
4、加粗有关图线。
5、标注剖面图的名称。
6、擦去原有虚线，检查并成图。
剖面图中容易漏线的示例：
正确
错误
未被剖切到但可见的轮廓线容易漏掉。
例：试作出局部建筑形体的2-2剖面图（雨篷伸出外墙面的宽度与最上一级台阶相同。
分析：
这是一面外墙，墙上有门和窗。
上方有雨篷，门外有两级台阶，台阶两边有栏板，窗下有窗台。门、窗、雨篷、台阶的高度、长度可在正立面图中量取，宽度可在平面图中量取。
例：试作出局部建筑形体的2-2剖面图（雨棚伸出外墙面的宽度与最上一级台阶相同。
作图步骤：
1、作辅助线
例：试作出局部建筑形体的2-2剖面图（雨棚伸出外墙面的宽度与最上一级台阶相同。
作图步骤：
1、作辅助线
2、作地面及室外台阶轮廓线
3、作墙线
4、作雨棚
5、作门上口轮廓线
钢筋混凝土雨棚和门过梁整体现浇，多余轮廓线去掉。
例：试作出局部建筑形体的2-2剖面图（雨棚伸出外墙面的宽度与最上一级台阶相同。
作图步骤：
1、作辅助线
2、作地面及室外台阶轮廓线
3、作墙线
4、作雨棚
5、作门上口轮廓线
6、作窗台
7、作台阶栏板
8、画材料图例
例：试作出局部建筑形体的2-2剖面图（雨棚伸出外墙面的宽度与最上一级台阶相同。
作图步骤：
1、作辅助线
2、作地面及室外台阶轮廓线
3、作墙线
4、作雨棚
5、作门上口轮廓线
6、作窗台
7、作台阶栏板
8、画材料图例
9、整理图线，加粗断面轮廓线
THANKS
土木工程制图
